(共20张PPT)
第5节 探究串、并联电路中电流的规律
九年级
初中物理
第十一章 电流和电路

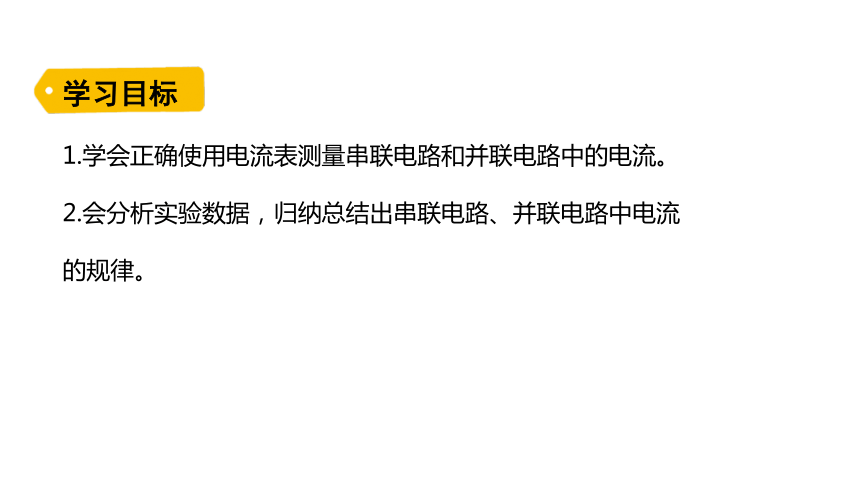

1.学会正确使用电流表测量串联电路和并联电路中的电流。
2.会分析实验数据,归纳总结出串联电路、并联电路中电流的规律。
学习目标

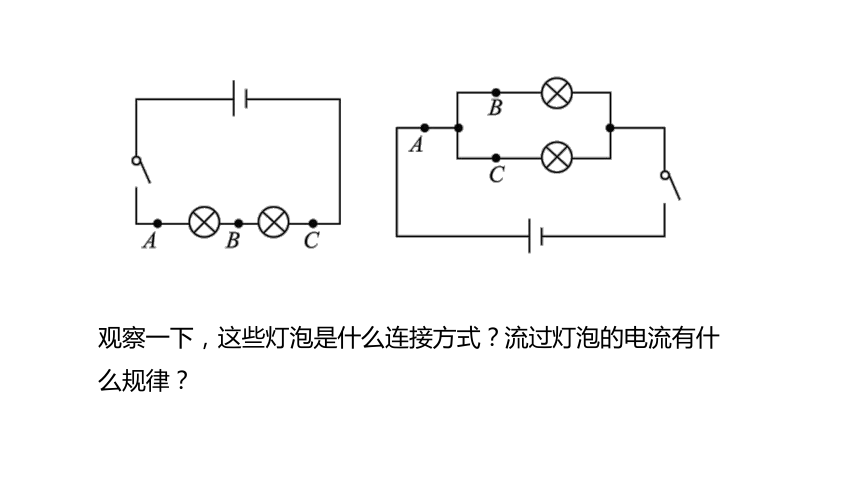

观察一下,这些灯泡是什么连接方式?流过灯泡的电流有什么规律?

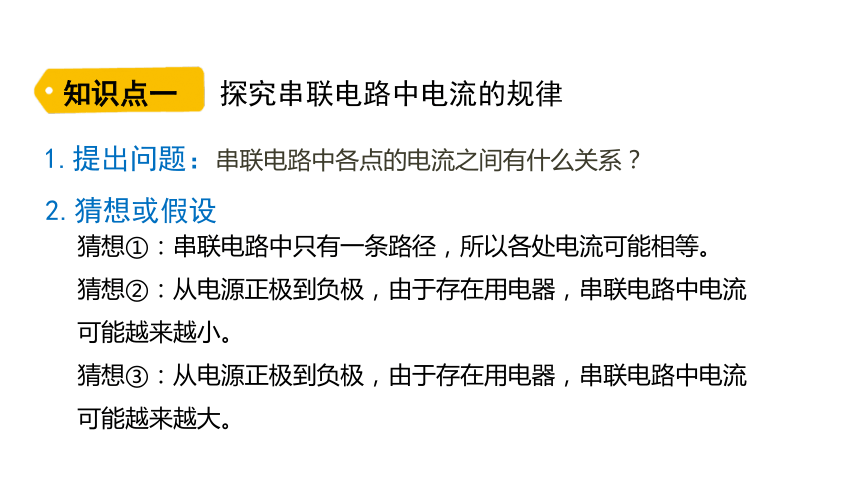

探究串联电路中电流的规律
知识点一
1.提出问题:串联电路中各点的电流之间有什么关系?
2.猜想或假设
猜想①:串联电路中只有一条路径,所以各处电流可能相等。
猜想②:从电源正极到负极,由于存在用电器,串联电路中电流可能越来越小。
猜想③:从电源正极到负极,由于存在用电器,串联电路中电流可能越来越大。

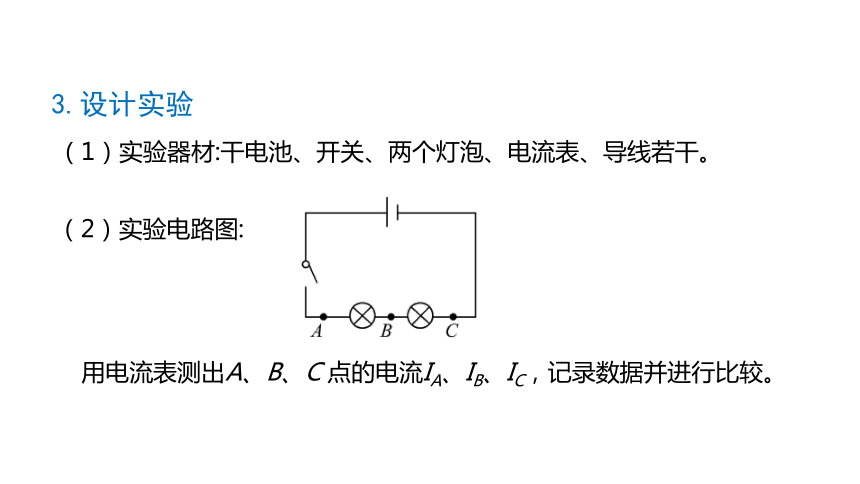

3.设计实验
(1)实验器材:干电池、开关、两个灯泡、电流表、导线若干。
(2)实验电路图:
用电流表测出A、B、C 点的电流IA、IB、IC,记录数据并进行比较。

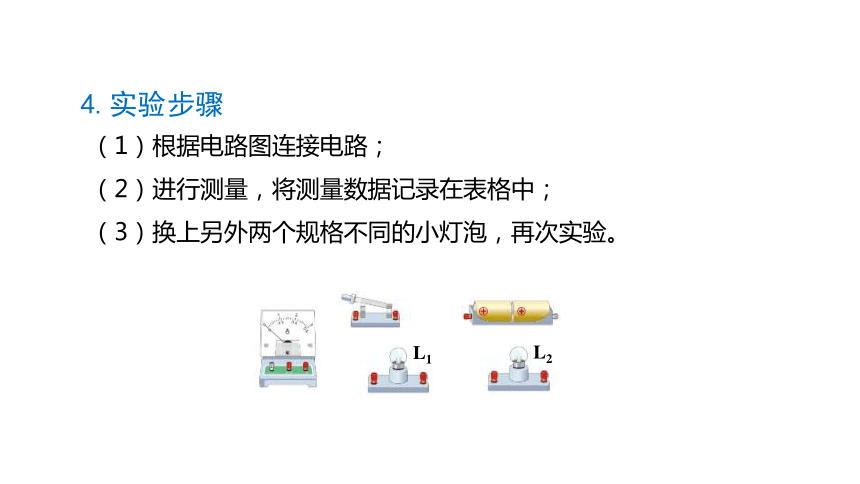

4.实验步骤
(1)根据电路图连接电路;
(2)进行测量,将测量数据记录在表格中;
(3)换上另外两个规格不同的小灯泡,再次实验。
L2
L1

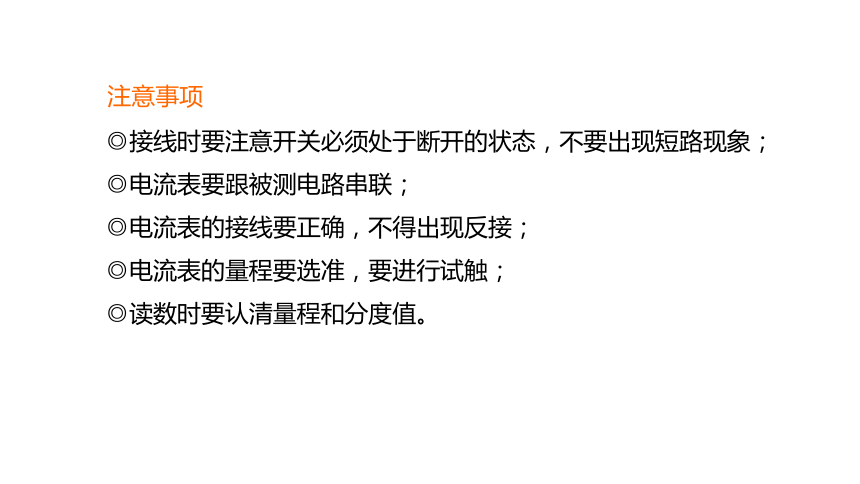

◎接线时要注意开关必须处于断开的状态,不要出现短路现象;
◎电流表要跟被测电路串联;
◎电流表的接线要正确,不得出现反接;
◎电流表的量程要选准,要进行试触;
◎读数时要认清量程和分度值。
注意事项
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1 0.32 0.32 0.32
2 0.38 0.38 0.38
3 0.42 0.42 0.42
5.分析数据

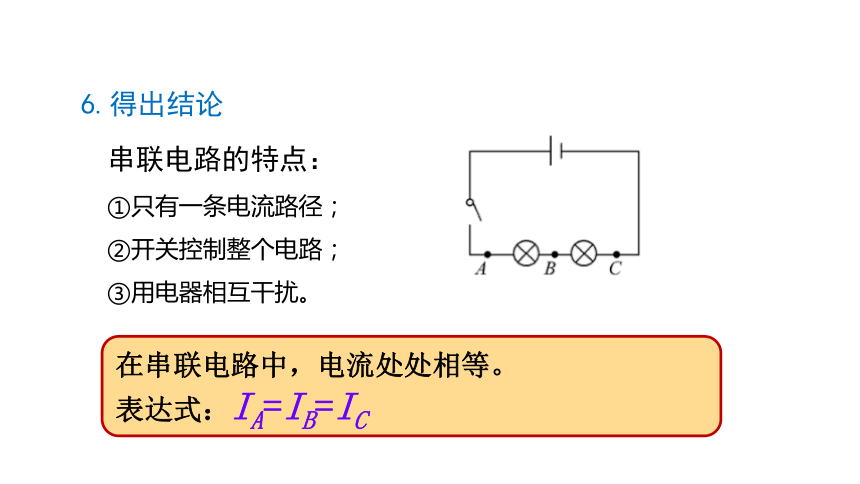

6.得出结论
串联电路的特点:
①只有一条电流路径;
②开关控制整个电路;
③用电器相互干扰。
在串联电路中,电流处处相等。
表达式:IA=IB=IC
探究并联电路中电流的规律
知识点二
1.提出问题:
并联电路中各点的电流之间有什么关系?
2.猜想或假设
猜想①:干路电流可能等于各支路电流。
猜想②:干路电流可能大于各支路电流。
猜想③:干路电流可能小于各支路电流。
3.设计实验
(1)实验器材:干电池、开关、两个灯泡、电流表、导线若干。
(2)实验电路图:
用电流表分别测量出干路(A点)电流和各支路(B点和C点)的电流,记录数据并进行比较。
4.实验步骤
(1)根据电路图连接电路;
(2)进行测量,将测量数据记录在表格中;
(3)换上另外两个规格不同的小灯泡,再次实验。
L2
L1
次数 A点电流IA B点电流IB C点电流IC
1 0.4 0.2 0.2
2 0.6 0.32 0.28
3 0.7 0.3 0.4
5.分析数据
6.得出结论
并联电路的特点:
①电流有两条以上路径,电流出现分与合;
②各支路用电器独立工作、互不影响;
③干路开关控制整个电路,支路开关控制所在的支路。
在并联电路中,干路电流等于各支路电流之和。
表达式:IA=IB+IC
课堂小结
1.如图所示,小阳用电流表探究串联电路中的电流关系,他分别用电流表测电路中A、B、C三处的电流,得知IA=0.2 A,则IB=_________,IC=_________。
0.2 A
0.2 A
A
B
C
L1
L2
随堂练习
2.有L1和L2两只灯串联在某电路中,闭合开关后发现L1很亮,L2较暗,那么( )
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同,故无法比较电流大小
C
3.在一个电路中有两个用电器,用电流表测量时,如发现通过每个电器的电流不相同,则这两个用电器的连接一定是________;如发现通过每个用电器的电流相同,则这两个用电器的连接_____________________________。
可能是串联、也可能是并联
并联
4.如图所示电路图,电流表A1的示数为0.9 A,A3的示数为0.4 A,则通过L1的电流是 ________,通过L2的电流是________,通过干路的电流是________。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
5.如图所示电路中,三个灯泡完全相同,当开关S闭合时,电流表A1、A2、A3的读数分别为I1、I2、 I3,则它们三者的关系是( )
A.I3>I2>I1
B.I3<I2<I1
C.I3=I2=I1
D.I3<I2=I1
B
