第4节 变阻器
九年级
初中物理
第十二章 电压和电阻
学习目标
1. 能说出滑动变阻器的构造，能画出滑动变阻器在电路中的符号，理解滑动变阻器的工作原理。
2. 会把滑动变阻器正确连入电路来改变电路中电流及用电器两端的电压。
3. 了解变阻器的使用——机械式电位器、数字式电位器。
滑动变阻器
知识点一
现象：当铅笔芯连入电路中的长度变长时，灯泡亮度_____。当铅笔芯连入电路中的长度变短时，灯泡亮度_____。
结论：改变连入电路中电阻线的_____，可以改变接入电路
中的_____,从而可以改变电路中的_____。
变暗
长度
电流
电阻
1.变阻器
变暗
实验：如图所示，将铅笔芯接入电路，移动金属夹，观察现象？
变阻器的概念
如上面实验中，灯泡的亮度通过改变铅笔芯的电阻来改变电路中的电流大小来实现。像这种阻值可以改变的电阻称为变阻器。
2.滑动变阻器
（1）原理：
通过改变接入电路中电阻线的长度来改变接入电阻。
调节滑动变阻器的滑片可以逐渐改变接入电路中的电阻，从而改变电路中的电流和部分电路两端的电压。
（2）作用：

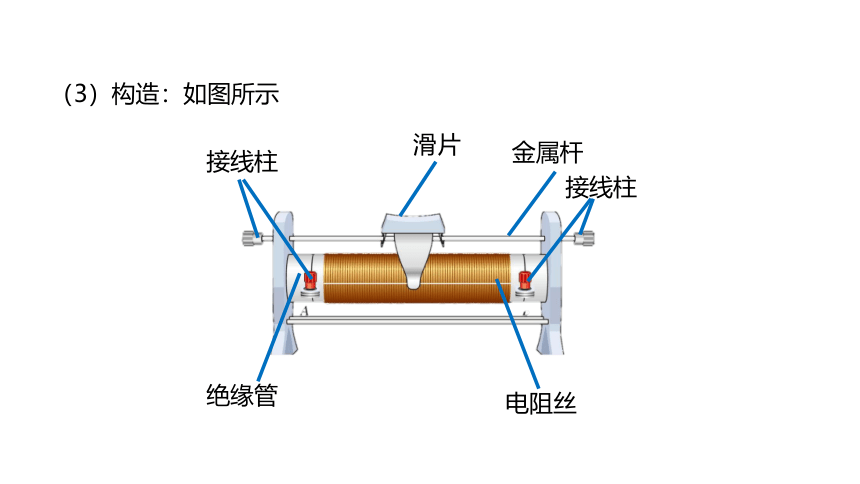

（3）构造：如图所示
滑片
金属杆
接线柱
电阻丝
绝缘管
接线柱
（4）结构示意图和电路图中的符号
A
B
C
D
P
结构示意图
P
电路图中的符号
（5）铭牌上各数值的物理意义
“1.5 A”表示：__________________________________________。
“200 Ω”表示：__________________________________。
该滑动变阻器允许通过的最大电流是1.5 A
该滑动变阻器的最大阻值是200 Ω
连接方法：如图所示。
连入电路中的电阻是 AP 段
或
滑动变阻器的使用
知识点二
接A、C=接A、D
接B、C=接B、D
连入电路中的电阻是 BP 段
或
接CD：金属杆接入电路，相当于接入一根导线。
接AB：所有电阻都连入了电路，相当于接入一个定值电阻。
总结归纳：
（1）滑动变阻器一般要与被控电路串联。
（2）接线时，应将滑动变阻器的“一上一下”两个接线柱接入电路中。
（4）为了保护电路，闭合开关前，滑片要滑到阻值最大的位置。
（3）通过滑动变阻器的电流不能超过其铭牌上所标的电流值。
如图所示，当滑动变阻器的滑片P 向左移动时，能使电路中的电阻变小的接法是（　）
典例1
D
A
B
C
D
解析：要使P 向左移动时，电路中的电阻变小，即接入电路的下面的电阻丝的长度变短。接线柱C、B 接入电路，滑片P 向左移动时，接入电路的电阻丝PB 的长度变长，所以电路中的电阻变大，A不符合题意。接线柱B、D 接入电路，滑片P 向左移动时，接入电路的电阻丝PB 的长度变长，所以电路中的电阻变大，B不符合题意。接线柱A、B 接入电路，整个电阻丝全部接入电路，无论滑片P 如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，C不符合题意。接线柱A、D 接入电路，滑片P 向左移动时，接入电路的电阻丝AP 的长度变短，所以电路中的电阻变小，D符合题意。
答案：D
变阻器的应用
知识点三
滑动变阻器一般只在实验室中应用。有些家用电器的调节器件也是一种变阻器，称为电位器。调光台灯调节亮度的电位器的结构如图所示。若要使滑动触头顺时针转动时灯泡变暗， 应将Ａ、Ｂ 两端与灯泡串联。
1. 电位器
数字电位器是一种用数字信号控制阻值的器件。如耳机音量调节用的电位器，如图所示。
2. 数字电位器
电阻箱
知识点四
在电路图中的符号为
旋钮式电阻箱
内部结构
1. 图示
将各旋钮对应的小三角指的数字乘面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值。如图所示，电阻箱的读数为2 020 Ω。
2. 读数方法
3.优缺点
（1）优点：能够读出自身连入电路的电阻值。
（2）缺点：不能连续改变其电阻值。
课堂小结
变阻器
滑动变阻器
变阻器的应用
结构
原理
使用
机械式电位器
数字电位器
电阻箱
读数方法
优缺点
“一上一下”串联接入电路中
1. 如图所示，滑动变阻器的滑片P 向左移动，其接入电路的阻值将增大，则滑动变阻器接入电路的接线柱可能是（　　）
C
随堂练习
A．A 和B B．A 和D C．B 和D D．C 和D
2. 关于图中的电阻箱，下列说法错误的是（　　）
A．电阻箱是一种变阻器
B．阻值可调范围为0～10 000 Ω
C．最小分度值为1 Ω
D．电阻箱读数是622 Ω
B
3. 滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流。某滑动变阻器上标有“100 Ω 1 A”的字样，其中100 Ω表示____________________，1 A表示______________________________。
其最大阻值为100 Ω
允许通过它的最大电流是1 A
