2024年中考物理章节复习生活用电(含答案)

2024年中考物理章节复习（原卷版）
生活用电
考点一　家庭电路
1.家庭电路的组成：
进户线：两条,即　 和　 ;火线和零线间的电压为220V　,零线和大地间的电压为零,它们构成家庭电路的电源
电能表：测量用户消耗电能的多少,装在　 上,它的铭牌上标有额定电压U额和额定最大电流I额大,电路可使用的最大总功率P≤U额I额大
总开关：控制电路的　 ,装在干路上,安装时要使静触点在上,动触点在下,不可装倒 。
保险装置：总开关后面是保险装置,保险丝是简易保险装置,当电路中电流过大时,保险丝会熔断。现在新建居民楼的保险装置一般使用带漏电保护器的空气开关
用电器：连接,所有用电器都并联在电路上。
灯泡：控制灯泡的开关与灯泡　 ,开关应当接
在　 　上
插座：用来接可移动的用电器,　　 在电路中
2 试电笔
作用：用来辨别 　 　
种类：钢笔式、螺丝刀式
使用：用手拿试电笔,手指按住笔卡或抵住笔尾金属体,使笔尖接触被测的导线,如果氖管发光,则接触的是火线;如果氖管不发光,则接触的是零线
三线插头与漏电保护器
1三线插头
地线的作用：用电器的金属外壳带电时,及时将电导入大地,防止触电事故的发生

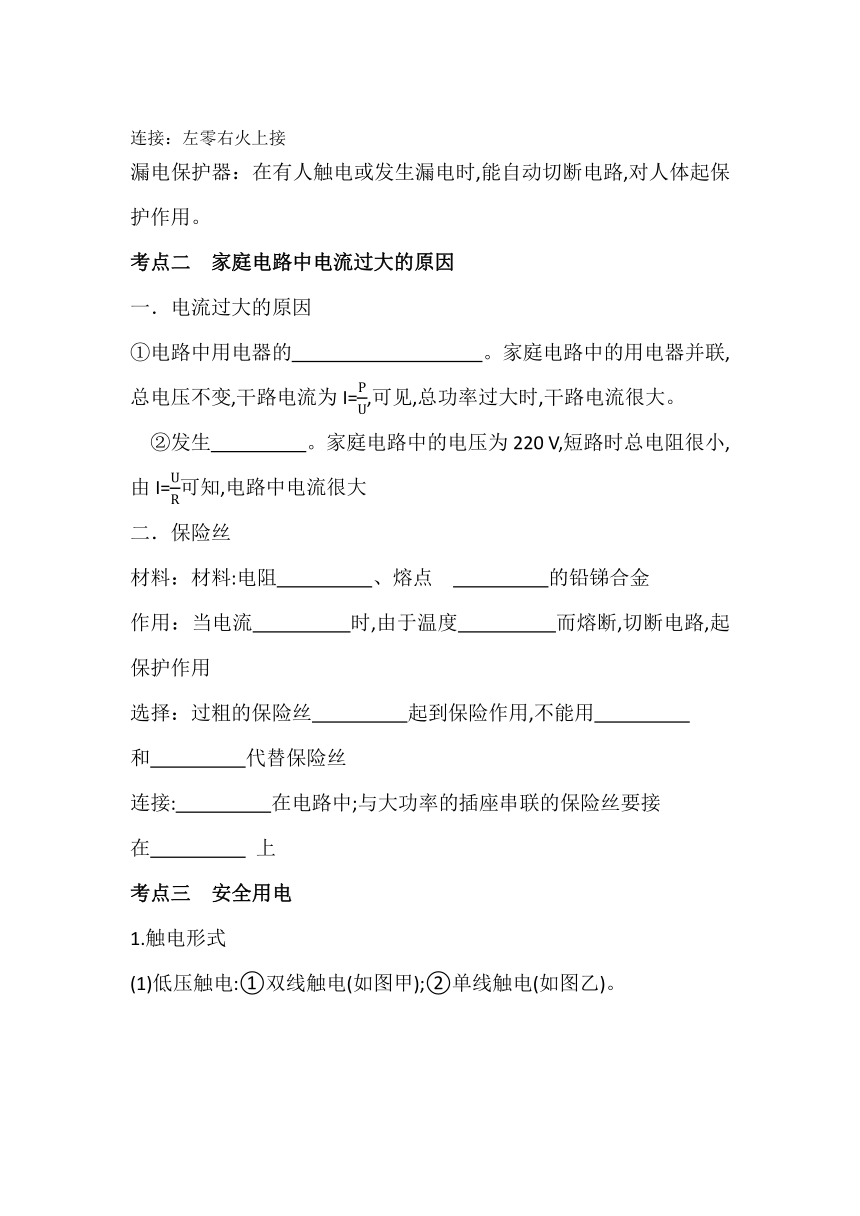

连接：左零右火上接　　
漏电保护器：在有人触电或发生漏电时,能自动切断电路,对人体起保护作用。
考点二　家庭电路中电流过大的原因
一．电流过大的原因
①电路中用电器的　 　 。家庭电路中的用电器并联,总电压不变,干路电流为I=,可见,总功率过大时,干路电流很大。
　②发生　 。家庭电路中的电压为220 V,短路时总电阻很小,由I=可知,电路中电流很大
二．保险丝
材料：材料:电阻　 、熔点　　 的铅锑合金
作用：当电流　 时,由于温度　 而熔断,切断电路,起保护作用
选择：过粗的保险丝　 起到保险作用,不能用　 　
和　 代替保险丝
连接:　 在电路中;与大功率的插座串联的保险丝要接
在　 上
考点三　安全用电
1.触电形式

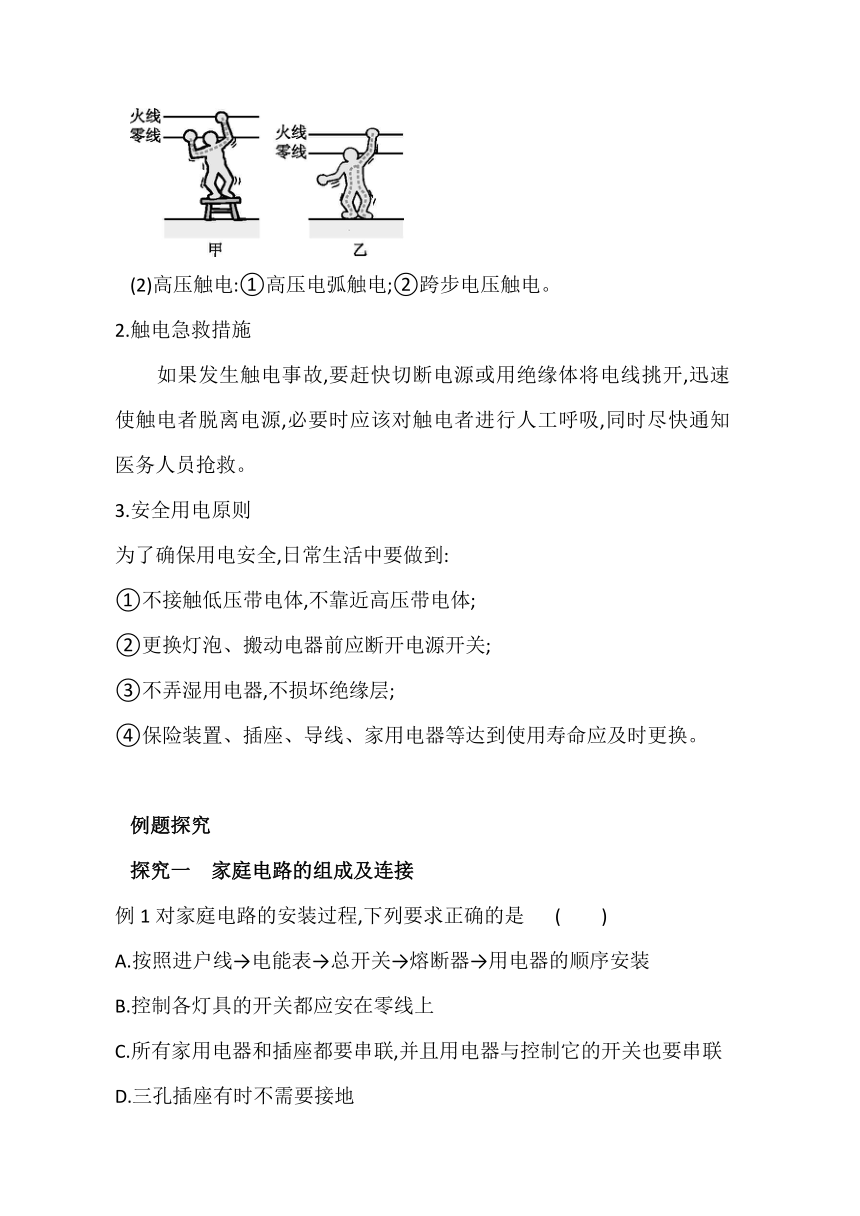

(1)低压触电:①双线触电(如图甲);②单线触电(如图乙)。
(2)高压触电:①高压电弧触电;②跨步电压触电。
2.触电急救措施
　　如果发生触电事故,要赶快切断电源或用绝缘体将电线挑开,迅速使触电者脱离电源,必要时应该对触电者进行人工呼吸,同时尽快通知医务人员抢救。
3.安全用电原则
为了确保用电安全,日常生活中要做到:
①不接触低压带电体,不靠近高压带电体;
②更换灯泡、搬动电器前应断开电源开关;
③不弄湿用电器,不损坏绝缘层;
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
例题探究
探究一　家庭电路的组成及连接
例1对家庭电路的安装过程,下列要求正确的是 (　　)
A.按照进户线→电能表→总开关→熔断器→用电器的顺序安装
B.控制各灯具的开关都应安在零线上
C.所有家用电器和插座都要串联,并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地

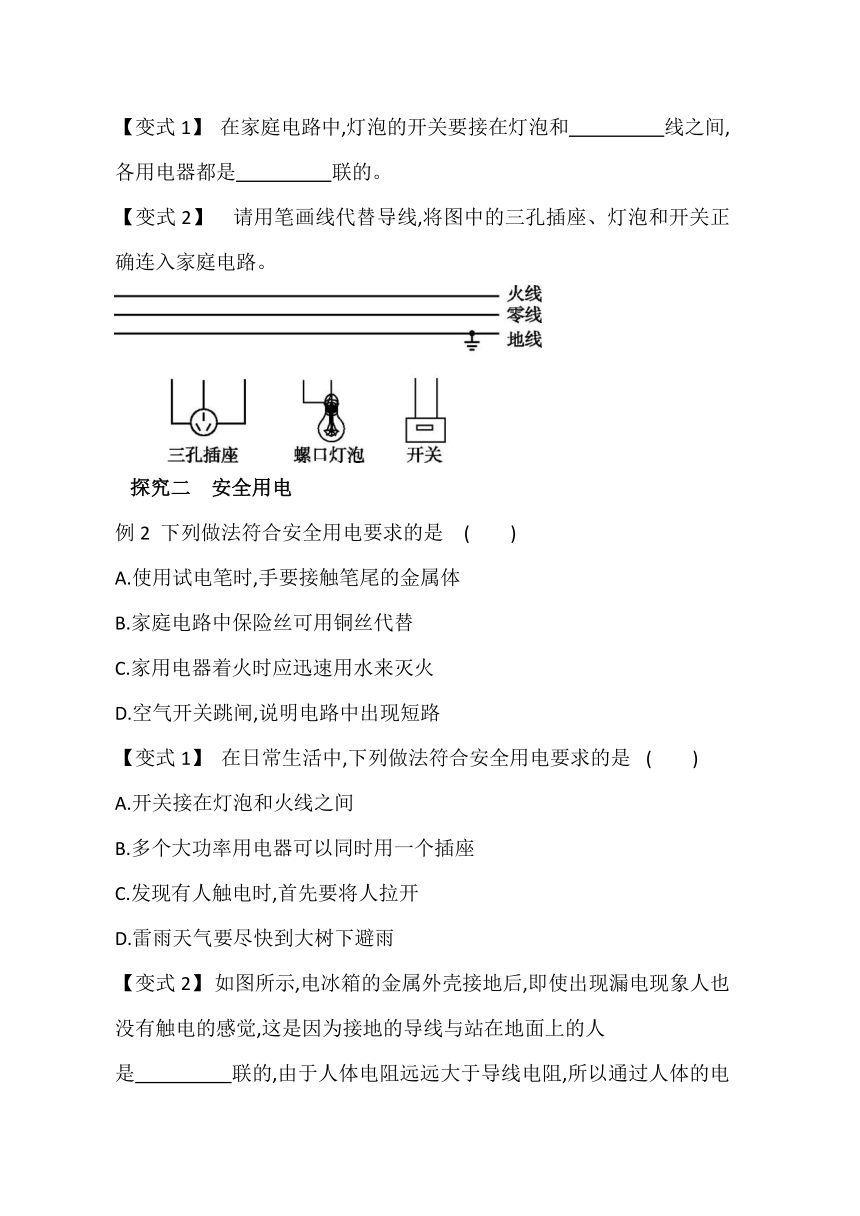

【变式1】 在家庭电路中,灯泡的开关要接在灯泡和　 线之间,各用电器都是　 联的。
【变式2】 请用笔画线代替导线,将图中的三孔插座、灯泡和开关正确连入家庭电路。
探究二　安全用电
例2 下列做法符合安全用电要求的是 (　　)
A.使用试电笔时,手要接触笔尾的金属体
B.家庭电路中保险丝可用铜丝代替
C.家用电器着火时应迅速用水来灭火
D.空气开关跳闸,说明电路中出现短路
【变式1】 在日常生活中,下列做法符合安全用电要求的是 (　　)
A.开关接在灯泡和火线之间
B.多个大功率用电器可以同时用一个插座
C.发现有人触电时,首先要将人拉开
D.雷雨天气要尽快到大树下避雨
【变式2】 如图所示,电冰箱的金属外壳接地后,即使出现漏电现象人也没有触电的感觉,这是因为接地的导线与站在地面上的人
是　 联的,由于人体电阻远远大于导线电阻,所以通过人体的电流非常　 ,为防止漏电现象带来的触电事故的发生,家庭电路中安装了　 (选填“空气开关”或“漏电保护器”)。
探究三　家庭电路故障排查

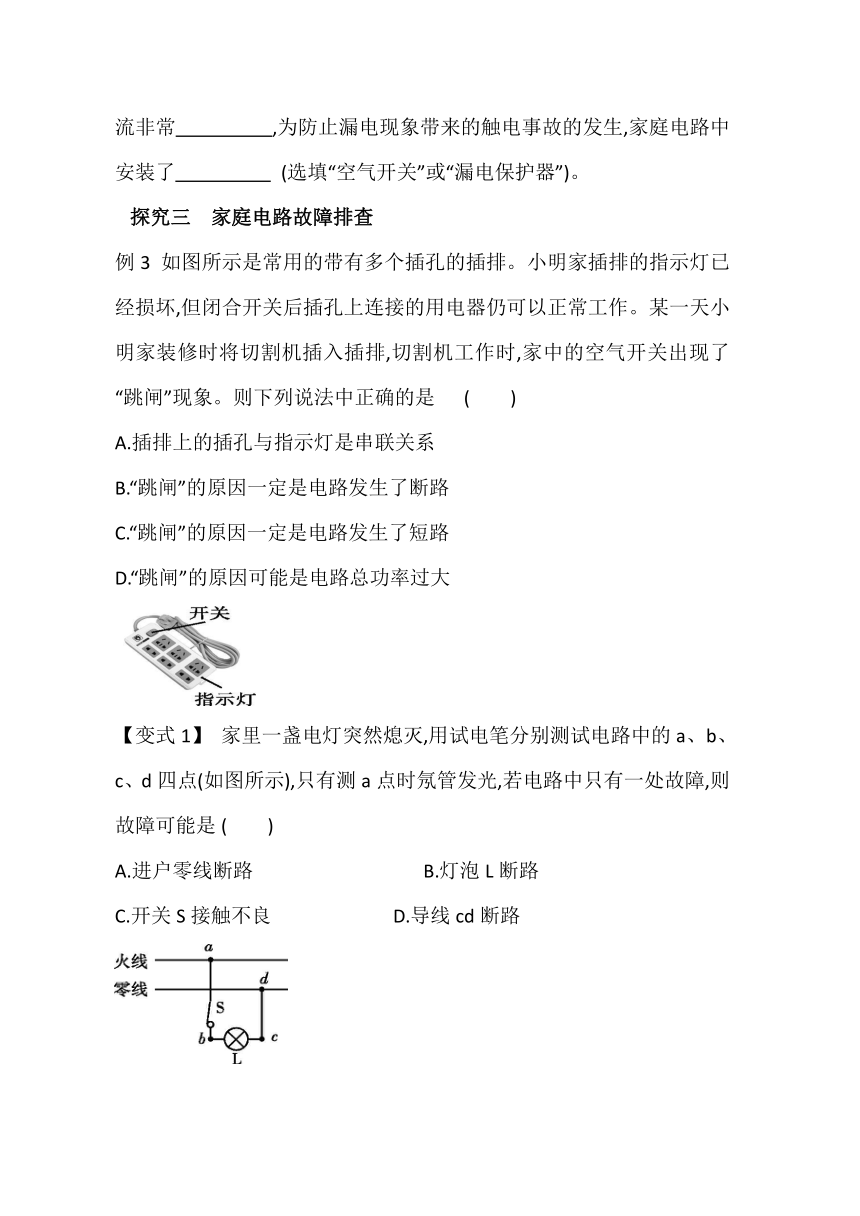

例3 如图所示是常用的带有多个插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象。则下列说法中正确的是 (　　)
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
【变式1】 家里一盏电灯突然熄灭,用试电笔分别测试电路中的a、b、c、d四点(如图所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是 (　　)
A.进户零线断路 B.灯泡L断路
C.开关S接触不良 D.导线cd断路
【变式2】 刚搬到新家的小可非常兴奋,她把自己学习用的台灯插入插座,闭合开关时,家里总空气开关立刻跳闸,请你帮助小可分析出现此种情况的原因可能是 (　　)
A.插头处短路 B.灯丝断路
C.灯头内短路 D.灯头内断路
2024年中考物理章节复习（解析版）
生活用电
考点一　家庭电路
1.家庭电路的组成：
进户线：两条,即　火线　　　和　　零线　　;火线和零线间的电压为220V　,零线和大地间的电压为零,它们构成家庭电路的电源
电能表：测量用户消耗电能的多少,装在　干路　　上,它的铭牌上标有额定电压U额和额定最大电流I额大,电路可使用的最大总功率P≤U额I额大
总开关：控制电路的　通断　,装在干路上,安装时要使静触点在上,动触点在下,不可装倒 。
保险装置：总开关后面是保险装置,保险丝是简易保险装置,当电路中电流过大时,保险丝会熔断。现在新建居民楼的保险装置一般使用带漏电保护器的空气开关
用电器：连接,所有用电器都并联在电路上。
灯泡：控制灯泡的开关与灯泡　串联　　,开关应当接在 火线　上
插座：用来接可移动的用电器,　并联　在电路中
2 试电笔
作用：用来辨别 火线和零线　
种类：钢笔式、螺丝刀式
使用：用手拿试电笔,手指按住笔卡或抵住笔尾金属体,使笔尖接触被测的导线,如果氖管发光,则接触的是火线;如果氖管不发光,则接触的是零线
三线插头与漏电保护器
1三线插头
地线的作用：用电器的金属外壳带电时,及时将电导入大地,防止触电事故的发生
连接：左零右火上接　　
漏电保护器：在有人触电或发生漏电时,能自动切断电路,对人体起保护作用。
考点二　家庭电路中电流过大的原因
一．电流过大的原因
①电路中用电器的　总功率过大　　。家庭电路中的用电器并联,总电压不变,干路电流为I=,可见,总功率过大时,干路电流很大。
　②发生　　短路　　。家庭电路中的电压为220 V,短路时总电阻很小,由I=可知,电路中电流很大
二．保险丝
材料：材料:电阻　比较大　　、熔点　比较低　　　　的铅锑合金
作用：当电流过大时,由于温度 升高　而熔断,切断电路,起保护作用
选择：过粗的保险丝　不能 起到保险作用,不能用　铜丝　和　　铁丝 代替保险丝
连接:　　串联 在电路中;与大功率的插座串联的保险丝要接在　　　　火线 上
考点三　安全用电
1.触电形式
(1)低压触电:①双线触电(如图25-2甲);②单线触电(如图乙)。
(2)高压触电:①高压电弧触电;②跨步电压触电。
2.触电急救措施
　　如果发生触电事故,要赶快切断电源或用绝缘体将电线挑开,迅速使触电者脱离电源,必要时应该对触电者进行人工呼吸,同时尽快通知医务人员抢救。
3.安全用电原则
为了确保用电安全,日常生活中要做到:
①不接触低压带电体,不靠近高压带电体;
②更换灯泡、搬动电器前应断开电源开关;
③不弄湿用电器,不损坏绝缘层;
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
例题探究
探究一　家庭电路的组成及连接
例1对家庭电路的安装过程,下列要求正确的是 (　　)
A.按照进户线→电能表→总开关→熔断器→用电器的顺序安装
B.控制各灯具的开关都应安在零线上
C.所有家用电器和插座都要串联,并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
答案 A
【变式1】 在家庭电路中,灯泡的开关要接在灯泡和　火　线之间,各用电器都是　并　联的。
【变式2】 请用笔画线代替导线,将图中的三孔插座、灯泡和开关正确连入家庭电路。
解析
探究二　安全用电
例2 下列做法符合安全用电要求的是 (　　)
A.使用试电笔时,手要接触笔尾的金属体
B.家庭电路中保险丝可用铜丝代替
C.家用电器着火时应迅速用水来灭火
D.空气开关跳闸,说明电路中出现短路
答案 A
【变式1】 在日常生活中,下列做法符合安全用电要求的是 (　　)
A.开关接在灯泡和火线之间
B.多个大功率用电器可以同时用一个插座
C.发现有人触电时,首先要将人拉开
D.雷雨天气要尽快到大树下避雨
答案 A
【变式2】 如图所示,电冰箱的金属外壳接地后,即使出现漏电现象人也没有触电的感觉,这是因为接地的导线与站在地面上的人是　并　　　联的,由于人体电阻远远大于导线电阻,所以通过人体的电流非常　小　,为防止漏电现象带来的触电事故的发生,家庭电路中安装了漏电保护器　 (选填“空气开关”或“漏电保护器”)。
[解析] 电冰箱的金属外壳接地,人接触漏电的金属外壳后,人和导线并联,电压相同,人体电阻远远大于导线电阻,根据I=知,通过人体的电流远小于导线的电流,通过人体的电流非常小;为防止漏电现象带来触电事故的发生,家庭电路中安装了漏电保护器。
探究三　家庭电路故障排查
例3 如图所示是常用的带有多个插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象。则下列说法中正确的是 (　　)
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
[答案]D　
[解析] 由题意可知,指示灯损坏,开关闭合时插孔也能正常通电,说明插座与指示灯互不影响,它们之间是并联的,故A错误。如果电路断路,电路中不会有电流,家中的空气开关也不会出现“跳闸”现象,故B错误。“跳闸”的原因是电路中电流过大,电流过大的原因可能是电路发生了短路,或电路总功率过大,故C错误,D正确。
【变式1】 家里一盏电灯突然熄灭,用试电笔分别测试电路中的a、b、c、d四点(如图所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是 (　　)
A.进户零线断路 B.灯泡L断路
C.开关S接触不良 D.导线cd断路
答案：C
【变式2】 刚搬到新家的小可非常兴奋,她把自己学习用的台灯插入插座,闭合开关时,家里总空气开关立刻跳闸,请你帮助小可分析出现此种情况的原因可能是 (　　)
A.插头处短路 B.灯丝断路
C.灯头内短路 D.灯头内断路
答案:C
