新疆奎屯市第八中学人教版八年级物理上册课件：5-3凸透镜成像的规律（共14张PPT）

课件14张PPT。第三节 凸透镜成像的规律第五章 透镜及其应用 义 务 教 育 教 科 书

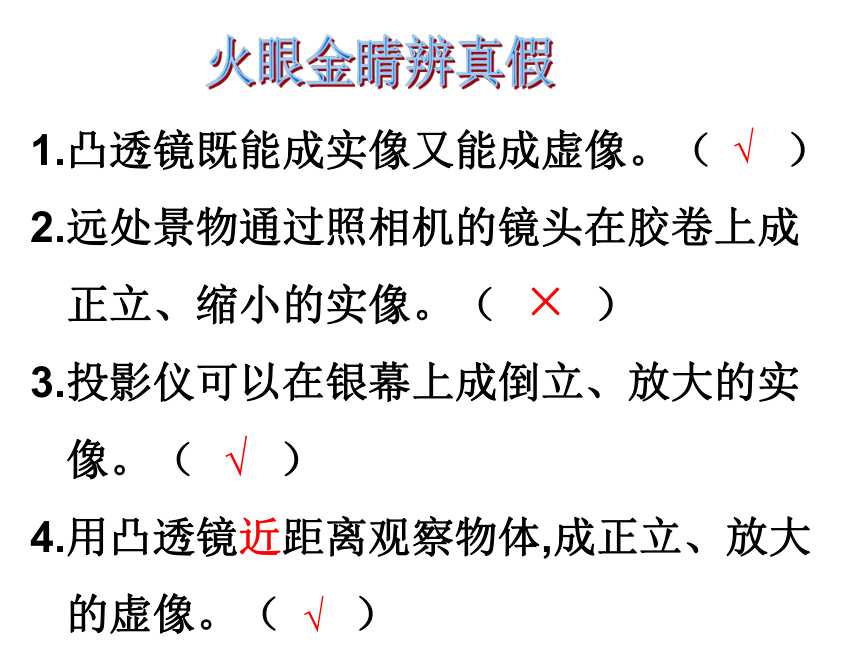

物理 八年级 上册（人教版）火眼金睛辨真假1.凸透镜既能成实像又能成虚像。（ ）
2.远处景物通过照相机的镜头在胶卷上成
正立、缩小的实像。（ ）
3.投影仪可以在银幕上成倒立、放大的实
像。（ ）
4.用凸透镜近距离观察物体,成正立、放大
的虚像。（ ）

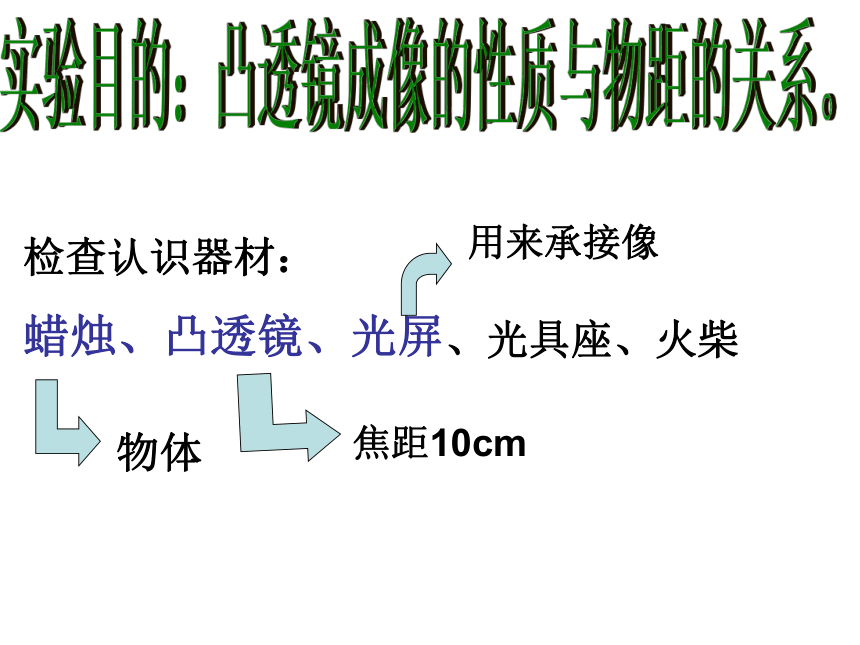

√×√√实验目的：凸透镜成像的性质与物距的关系。检查认识器材：

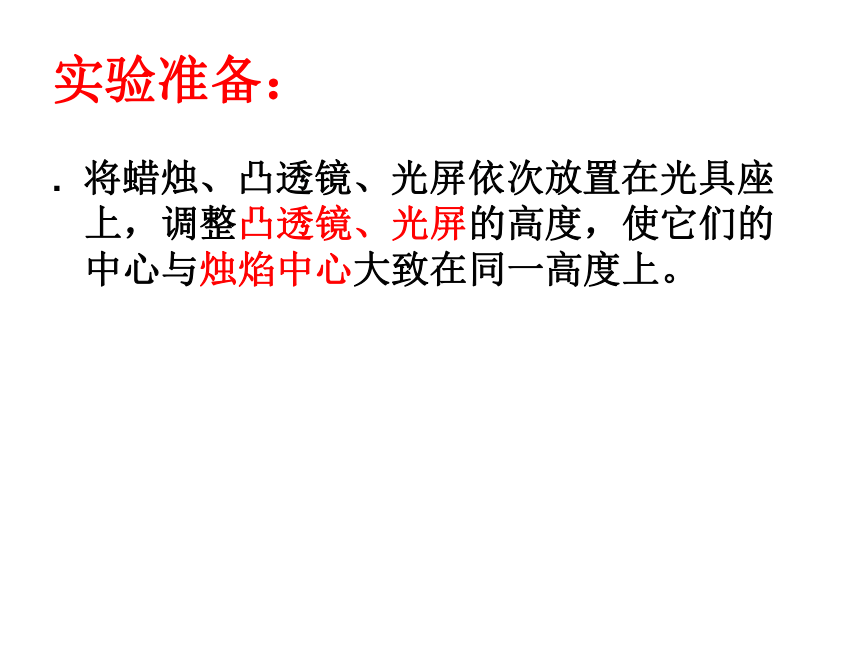

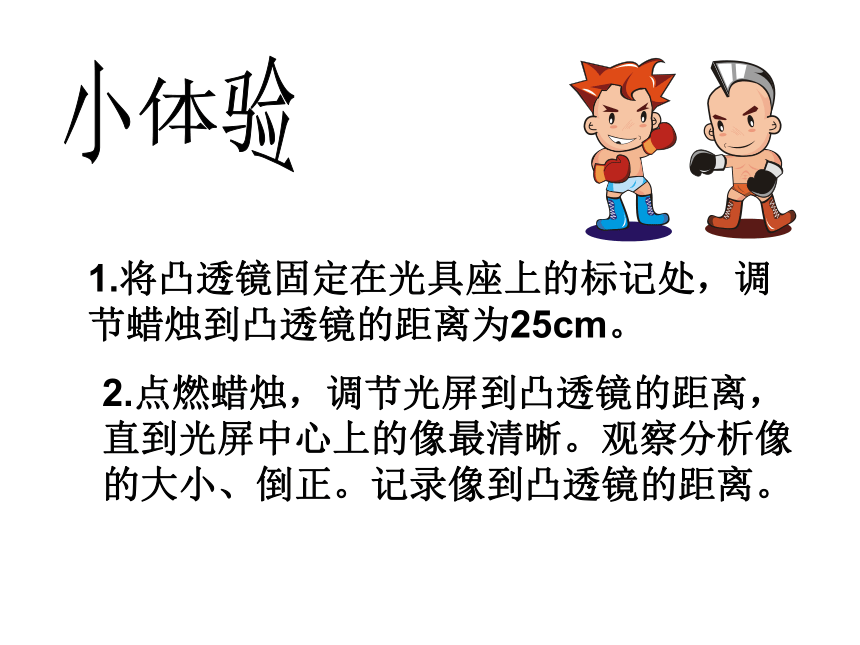

蜡烛、凸透镜、光屏、光具座、火柴物体用来承接像焦距10cm实验准备：. 将蜡烛、凸透镜、光屏依次放置在光具座上，调整凸透镜、光屏的高度，使它们的中心与烛焰中心大致在同一高度上。1.将凸透镜固定在光具座上的标记处，调 节蜡烛到凸透镜的距离为25cm。2.点燃蜡烛，调节光屏到凸透镜的距离，直到光屏中心上的像最清晰。观察分析像的大小、倒正。记录像到凸透镜的距离。小体验

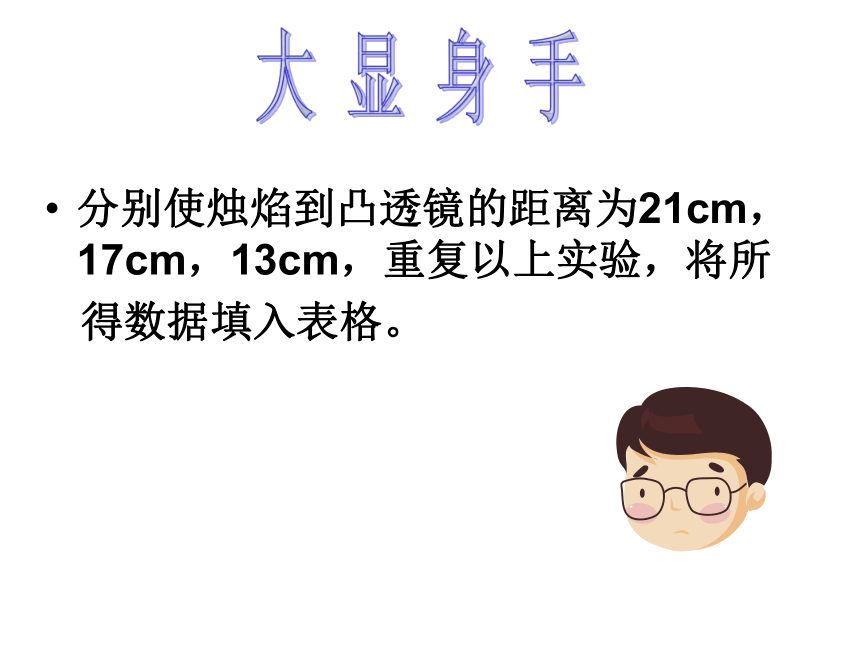

分别使烛焰到凸透镜的距离为21cm，17cm，13cm，重复以上实验，将所

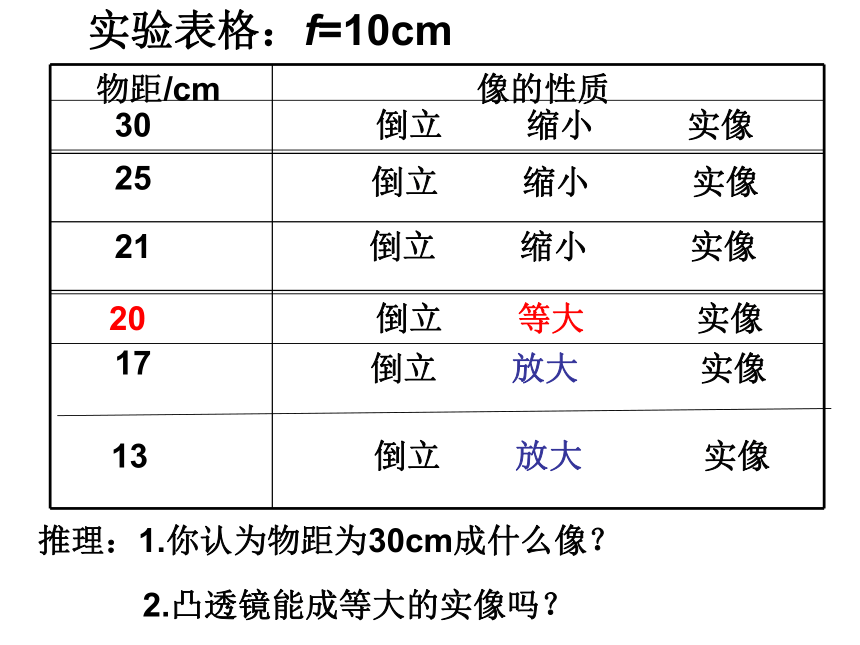

得数据填入表格。大 显 身 手实验表格：f=10cm推理：1.你认为物距为30cm成什么像？
倒立 等大 实像 倒立 缩小 实像 30 倒立 缩小 实像 倒立 缩小 实像 倒立 放大 实像 倒立 放大 实像 1320 2.凸透镜能成等大的实像吗？
数据对比：f=10cmf=5cm规律总结：物体到凸透镜距离大于两倍焦距，成倒立、缩小的实像。
简写作：U＞2f ，成倒立、缩小的实像。·F·F···2f·2fABC轻松练习：如图所示，某同学将物体分别放在A、B、C三点，放在（ ）点时成倒立、缩小的实像，放在（ ）点时像最大。D
探索发现：将物体继续靠近凸透镜，发现在（ ）附近，光屏上的像消失了，此时将光屏去掉，眼睛在光屏的一侧透过透镜观察，会看到一个（ ）的像。规律总结：虚实应用倒立 缩小 实像 照相机倒立 放大 实像 投影仪正立 放大 虚像 放大镜（1）在光具座上由左至右放置 、 、 ，
并调整 、 的高度，使它们的中心与
的中心大致在同一高度上，其目的
是: 。
（2）把蜡烛依次放在u>2f、f 到凸透镜的距离，使烛焰在光屏上成
清晰的像，观察像的大小和倒正。
（3）把蜡烛放在u 不能）观察到像，这时应从 （蜡烛、光屏）
一侧透过凸透镜进行观察，会看到一个 、
的 像。 课堂检测：自我反思：通过今天的学习，你有哪些收获？还存在哪些不足？
