2024四川中考物理二轮重点专题研究 微专题 电流和电路 电压 电阻（课件）(共38张PPT)

(共38张PPT)
电流和电路 电压 电阻
微专题
知识精讲
2
考点清单
实验突破—科学探究素养提升
3
实验 探究影响导体电阻大小的因素
四川近年真题及拓展
1
四川近年真题及拓展
命题点
1

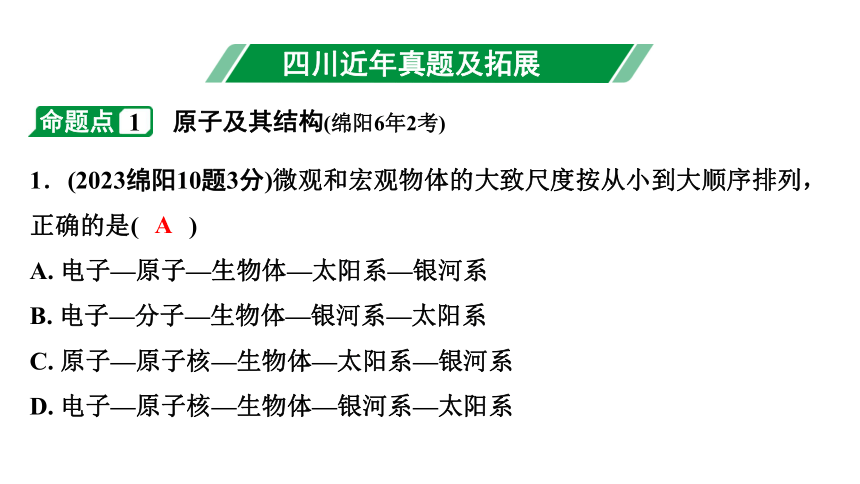

原子及其结构(绵阳6年2考)　
1．(2023绵阳10题3分)微观和宏观物体的大致尺度按从小到大顺序排列，正确的是(　　)
A. 电子—原子—生物体—太阳系—银河系
B. 电子—分子—生物体—银河系—太阳系
C. 原子—原子核—生物体—太阳系—银河系
D. 电子—原子核—生物体—银河系—太阳系
A
命题点
2
摩擦起电、电荷间的相互作用　

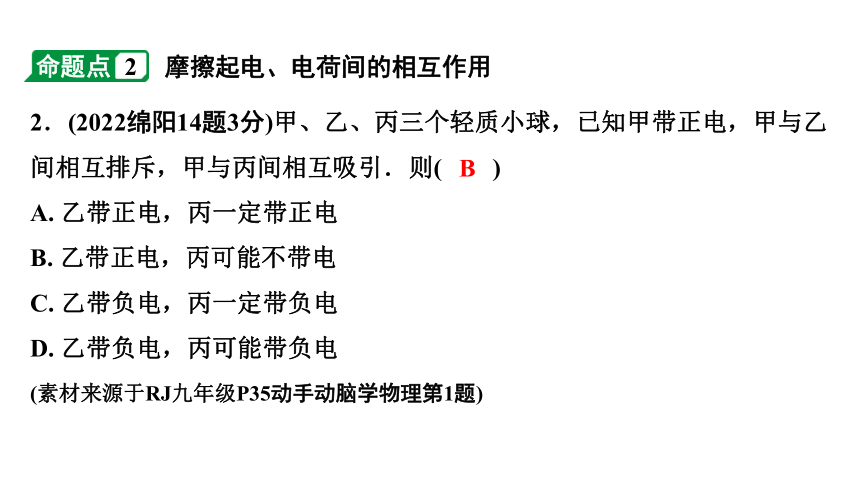

2．(2022绵阳14题3分)甲、乙、丙三个轻质小球，已知甲带正电，甲与乙间相互排斥，甲与丙间相互吸引．则(　　)
A. 乙带正电，丙一定带正电
B. 乙带正电，丙可能不带电
C. 乙带负电，丙一定带负电
D. 乙带负电，丙可能带负电
B
(素材来源于RJ九年级P35动手动脑学物理第1题)

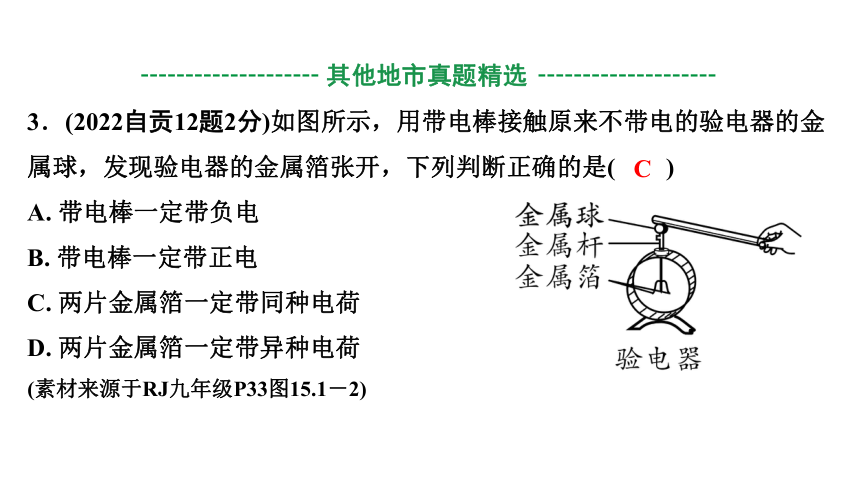

3．(2022自贡12题2分)如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是(　　)
A. 带电棒一定带负电
B. 带电棒一定带正电
C. 两片金属箔一定带同种电荷
D. 两片金属箔一定带异种电荷
(素材来源于RJ九年级P33图15.1－2)
C
其他地市真题精选

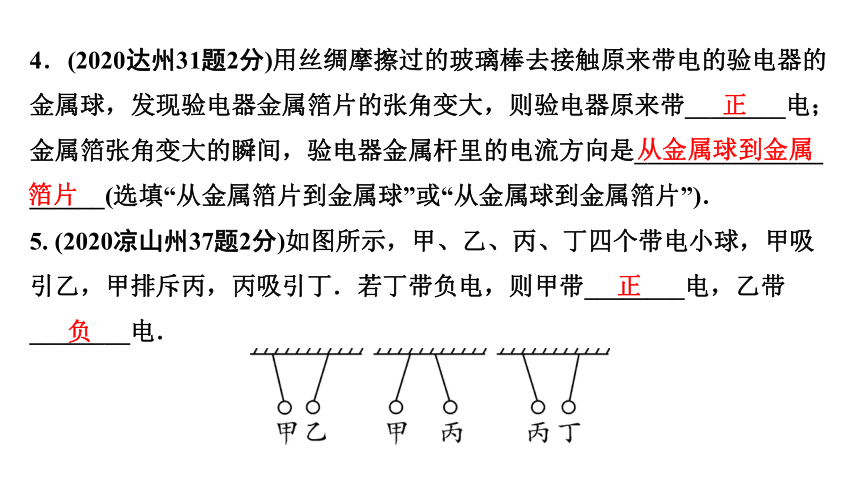

4．(2020达州31题2分)用丝绸摩擦过的玻璃棒去接触原来带电的验电器的金属球，发现验电器金属箔片的张角变大，则验电器原来带________电；金属箔张角变大的瞬间，验电器金属杆里的电流方向是_______________
______(选填“从金属箔片到金属球”或“从金属球到金属箔片”)．
5. (2020凉山州37题2分)如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．若丁带负电，则甲带________电，乙带________电．
正
从金属球到金属箔片
正
负

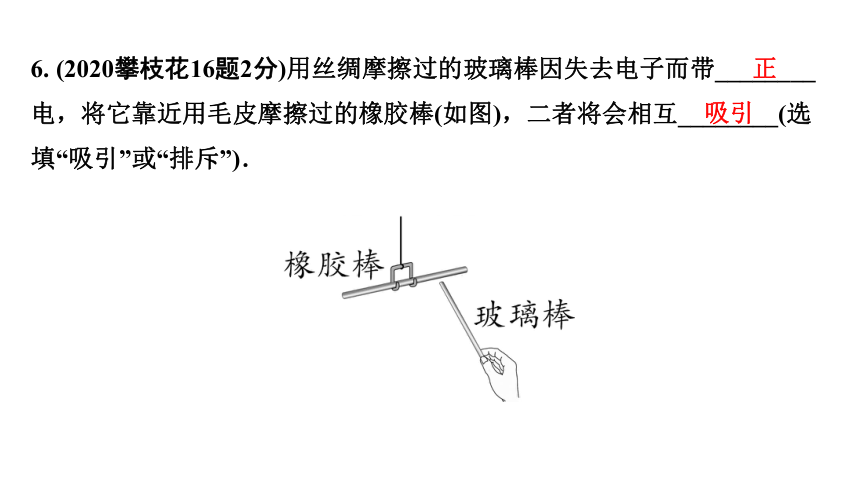

6. (2020攀枝花16题2分)用丝绸摩擦过的玻璃棒因失去电子而带________电，将它靠近用毛皮摩擦过的橡胶棒(如图)，二者将会相互________(选填“吸引”或“排斥”)．
正
吸引
命题点
3

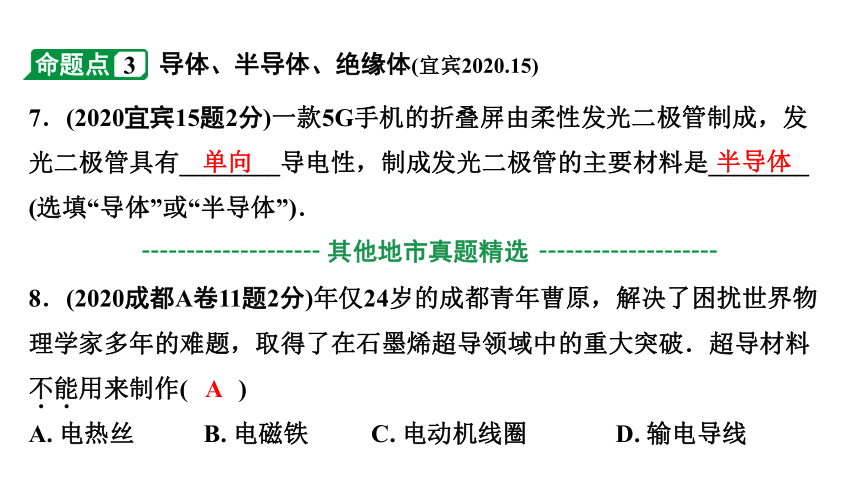

导体、半导体、绝缘体(宜宾2020.15)
7．(2020宜宾15题2分)一款5G手机的折叠屏由柔性发光二极管制成，发光二极管具有________导电性，制成发光二极管的主要材料是________
(选填“导体”或“半导体”)．
8．(2020成都A卷11题2分)年仅24岁的成都青年曹原，解决了困扰世界物理学家多年的难题，取得了在石墨烯超导领域中的重大突破．超导材料不能用来制作(　　)
A. 电热丝 B. 电磁铁 C. 电动机线圈 D. 输电导线
单向
半导体
A
其他地市真题精选
. .

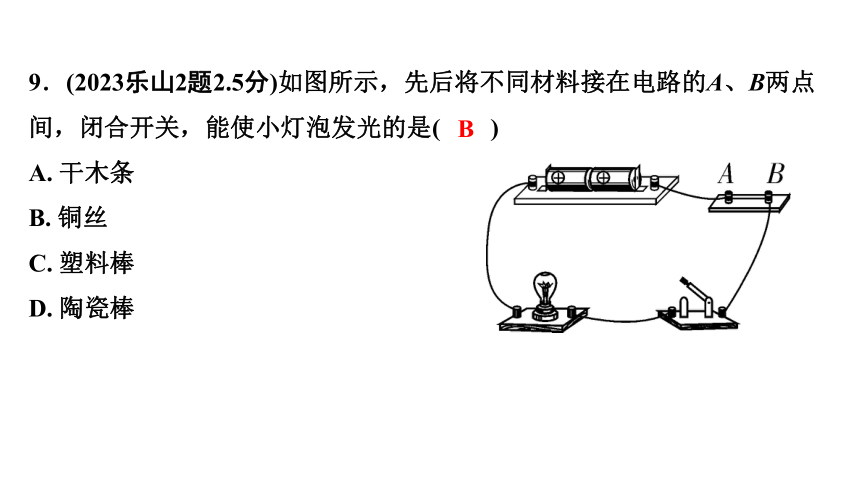

9．(2023乐山2题2.5分)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是(　　)
A. 干木条　
B. 铜丝　
C. 塑料棒　
D. 陶瓷棒
B
命题点
4
探究影响电阻大小的因素(绵阳2020.35)

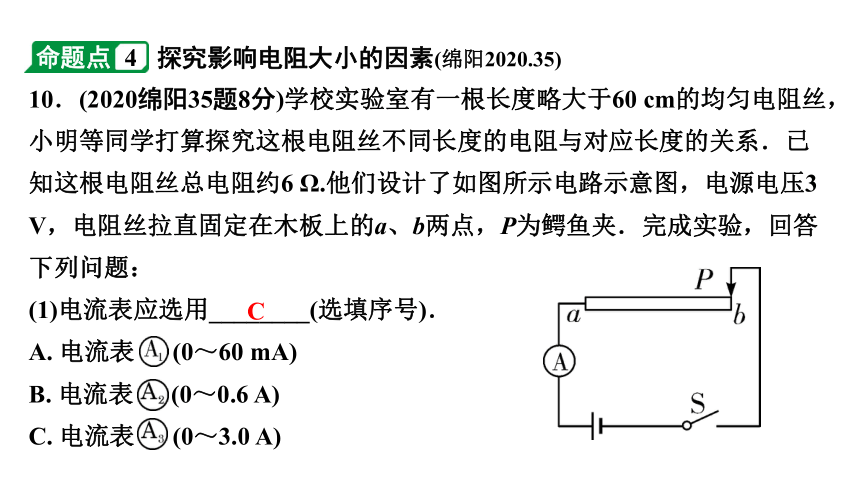

10．(2020绵阳35题8分)学校实验室有一根长度略大于60 cm的均匀电阻丝，小明等同学打算探究这根电阻丝不同长度的电阻与对应长度的关系．已知这根电阻丝总电阻约6 Ω.他们设计了如图所示电路示意图，电源电压3 V，电阻丝拉直固定在木板上的a、b两点，P为鳄鱼夹．完成实验，回答下列问题：
(1)电流表应选用________(选填序号)．
A. 电流表 (0～60 mA)
B. 电流表 (0～0.6 A)
C. 电流表 (0～3.0 A)
C

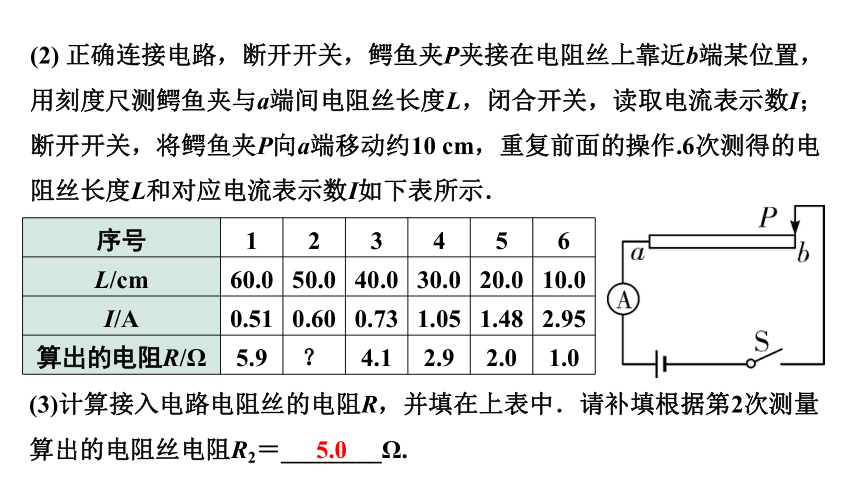

(2) 正确连接电路，断开开关，鳄鱼夹P夹接在电阻丝上靠近b端某位置，用刻度尺测鳄鱼夹与a端间电阻丝长度L，闭合开关，读取电流表示数I；断开开关，将鳄鱼夹P向a端移动约10 cm，重复前面的操作.6次测得的电阻丝长度L和对应电流表示数I如下表所示．
序号 1 2 3 4 5 6
L/cm 60.0 50.0 40.0 30.0 20.0 10.0
I/A 0.51 0.60 0.73 1.05 1.48 2.95
算出的电阻R/Ω 5.9 ？ 4.1 2.9 2.0 1.0
(3)计算接入电路电阻丝的电阻R，并填在上表中．请补填根据第2次测量算出的电阻丝电阻R2＝________Ω.
5.0

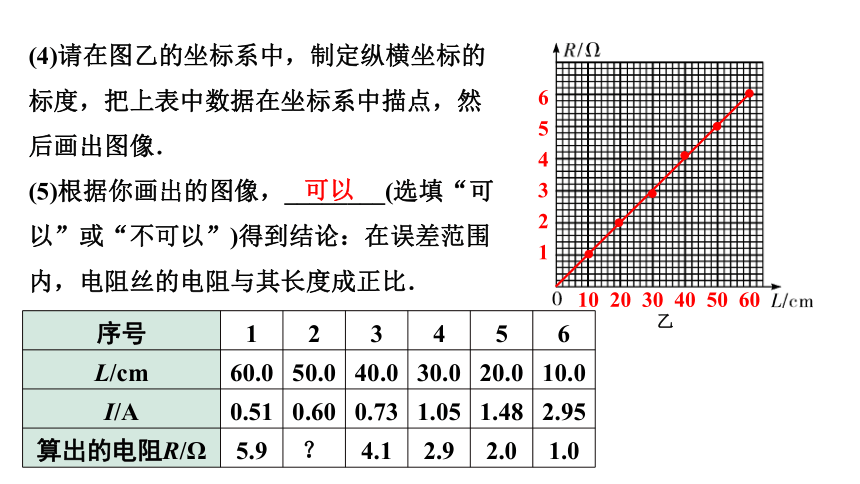

(4)请在图乙的坐标系中，制定纵横坐标的标度，把上表中数据在坐标系中描点，然后画出图像．
(5)根据你画出的图像，________(选填“可以”或“不可以”)得到结论：在误差范围内，电阻丝的电阻与其长度成正比．
可以
乙
序号 1 2 3 4 5 6
L/cm 60.0 50.0 40.0 30.0 20.0 10.0
I/A 0.51 0.60 0.73 1.05 1.48 2.95
算出的电阻R/Ω 5.9 ？ 4.1 2.9 2.0 1.0
10 20 30 40 50 60
6
5
4
3
2
1
命题点
5
串并联电路的电流、电压规律(绵阳6年6考；宜宾6年6考)　
11．(2023自贡13题2分)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为(　　)
A. 8 V　2 V
B. 10 V　2 V
C. 2 V　8 V
D. 2 V　10 V
A
其他地市真题精选
12．(2020广元8题3分)如图所示电路中，闭合开关S，电流表 、 、 的示数分别为I1、I2、I3 ，它们的大小关系正确的是(　　)
A. I1＝I2＝I3　　
B. I1>I2＝I3
C. I1>I3>I2
D. I1>I2>I3
C
电流
电路
电压
电阻
电路
串联和
并联
电流表和电压表
三种状态
电路的构成
电压
通路
断路
短路
串联电路
并联电路
原子及其结构
形成、方向
单位及换算
常见电流举例
电流
作用
单位及换算
常见电压举例
电路符号
作用
使用规则
读数
电阻
定义
单位及换算
影响因素
滑动变阻器
两种
电荷
摩擦起电
带电体的性质
两种电荷
相互作用
验电器
知识精讲
考点清单
一、两种电荷
1、摩擦起电
(1)定义：用摩擦的方法使物体带电，叫做摩擦起电．
(2)实质：自由电子发生了________．得到电子带负电，失去电子带正电．
2、带电体的性质：能够________轻小物体．
转移
吸引
3、两种电荷
(1)________电荷：用丝绸摩擦过的玻璃棒所带的电荷．
(2)________电荷：用毛皮摩擦过的橡胶棒所带的电荷．
4、相互作用：同种电荷互相________，异种电荷互相________．
5、验电器
(1)作用：检验物体是否带电．
(2)原理：______________________．
正
负　
排斥
吸引
同种电荷互相排斥
二、原子及其结构
1、物质的构成：常见的物质是由________、________构成的．
2、原子
(1)原子核(带________电荷)
(2)__________(带负电荷)
3、在通常情况下，原子核和核外电子所带电荷数________，原子整体不显电性，物体对外也不显电性．
4、空间尺度大小比较：宇宙>银河系>太阳系>生物体>分子>原子>原子核>电子
分子
原子
正
核外电子
相等
质子(带正电)
中子(不带电)
三、电流
1、形成：电荷的____________形成电流．
2、方向：规定________定向移动的方向为电流方向．
3、单位及其换算：______(A)，毫安(mA)，微安(μA)；1 A＝______ mA＝106 μA.
4、常见的电流举例：手电筒的电流约为200 mA；节能灯的电流约为
0.1 A；电冰箱的电流约为1 A；空调的电流约为5 A.
定向移动
正电荷
安培
103
四、电压
1、作用：使电路中自由电荷定向移动形成电流．
2、单位及其换算：______(V)，千伏(kV)；1 kV＝________V.
3、常见的电压举例：一节新干电池的电压为1.5 V；一块蓄电池的电压为2 V；我国家庭电路的电压为220 V.
伏特
103
五、电路
1、电路的构成
①电源：能够提供________的装置．
②用电器：消耗电能的装置．如灯泡L、电动机、蜂鸣器等．
③开关(S)：控制电路________的装置．
④导线：输送电能的装置．
电能
通断
2、电路的三种状态
定义 特点
通路 正常接通的电路 电路中________电流通过，用电器________工作
断路 某处断开的电路 电路中________电流通过，用电器________工作
短路 电源 短路 直接用导线将电源的正、负极连接起来 电路中电流很大，会烧坏电源，用电器________工作
用电器短路 电路是接通的，用电器的两端被导线直接连通 用电器被短路，没有电流通过，无法工作
有
能
没有
不能
不能　
六、串联和并联
连接方式 串联电路 并联电路
定义 各个元件依次连接起来的电路 用电器并列连接起来的电路
电路图
连接方式 串联电路 并联电路
连接特点 电路中用电器依次连接，只有______条电流的路径 各用电器并列地连接在电路的两个点之间，有两条或多条电流的路径
工作特点 各用电器之间________影响．当一个用电器断路或损坏时，其余用电器均不能工作 各用电器之间________影响．某支路的用电器断路或损坏时，其他支路用电器仍能正常工作
一
相互
互不
连接方式 串联电路 并联电路
开关控制特点 控制整个电路的通断，开关的位置改变，控制作用不变 ________上的开关控制整个电路的通断，支路上的开关只控制该支路的通断
电流规律 串联电路电流处处_______ 干路电流等于_______________
电压规律 各用电器两端电压之和________电源电压 各支路用电器两端的电压______电源电压
举例 开关和用电器 家庭电路中各用电器、教室里的照明灯等
干路
相等
各支路电流之和
等于
等于
七、电流表和电压表
元件 电流表 电压表
电路符号 ________ ________
作用 测量电路中的电流 测量电路(或用电器)两端的电压
使用规则 首先进行“调零”,所测物理量大小难以估测时要用仪表的大量程进行“试触” 与被测部分________ 与被测部分________
不能与电源两极直接相连 可以和电源两极直接相连
必须让电流从________进________出，被测电流与电压不能超过电流表或电压表的________ 串联
并联
正接线柱
负接线柱
量程
元件 电流表 电压表 表盘 读数 方法 明确所选量程及分度值,电表示数=整刻度值+指针偏过的小格数×分度值 量程 0~ 0. 6 A 0~ 3 A 0~ 3 V 0~ 15 V
分度值 _______A _______A ________V ________V
示数 _______A _______A ________V ________V
0.02　
0.1
0.1
0.5
0.28
1.4
0.5
2.5
八、电阻
1、物质的导电性
导体 绝缘体 半导体 超导体
定义 ________导电的物体 ________导电的物体 导电性介于导体和绝缘体之间的物质 某些物质在很低的温度时，电阻变为0
举例 金属、人体、大地、石墨、食盐水溶液等 橡胶、玻璃、塑料、陶瓷等 硅、锗、二极管、三极管等 /
联系 导体和绝缘体之间没有绝对的界限，当条件(高温、潮湿)改变时，绝缘体也可以变成导体 容易
不容易
2、定义：在物理学中，用电阻来表示导体对电流________作用的大小．
导体的电阻越大，表示导体对电流的阻碍作用越______．通常用字母______表示．
3、单位：欧姆，简称欧，符号是________．比较
大的单位有千欧(kΩ)、兆欧(MΩ)．
4、单位换算：1 kΩ＝ ________ Ω＝________ MΩ.
5、影响因素：导体的电阻是导体本身的一种性质，它的大小与导体的______、______、______________ 以及温度等因素有关．材料一定时，导体长度越长，横截面积越小，导体的电阻越________．
大
R
阻碍　
Ω
103
10－3
材料
长度
横截面积
大
6、滑动变阻器
原理 通过改变接入电路中电阻丝的________来改变电阻的大小
铭牌 某滑动变阻器标有“20 Ω　2 A”字样，“20 Ω”表示该滑动变阻器的最大阻值为20 Ω，“2 A”表示_______________________________
________，使用时根据需要选择合适规格
使用 方法 要“________”串联接入电路；电路接通前将滑片调到阻值最大处，即远离下接线柱
作用 保护电路；改变电路中的电流与用电器两端的电压
长度
该滑动变阻器允许通过的最大电流为2 A
一上一下
实验突破—科学探究素养提升
实验
探究影响导体电阻大小的因素(绵阳2020.35)
例　在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图甲所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证．实验中使用4根合金丝，其规格、材料如下表所示.
编号 材料 长度/m 横截面积/mm2 电流大小/A
A 锰铜合金 0.5 0.8 0.40
B 镍铬合金 0.5 0.8 0.32
C 镍铬合金 0.5 0.4
D 镍铬合金 1.0 0.4 0.08
设计与进行实验
(1)该实验是通过观察_________________来比较接入M、N间的电阻大小；这种物理研究方法叫________；
(2)实验中选择带鳄鱼夹的导线，主要是
为了方便改变____________________.
(3)连接电路时，开关必须处于________
状态；电路连接后，应将滑片P置于最_______(选填“左”或“右”)端．此时滑动变阻器的作用是为了____________.
(4)图乙是将C合金丝接入电路时电流表的示数，电流的大小为________A.
电流表的示数大小　
转换法
接入电路的合金丝
断开
右
保护电路
0.16
分析与论证
(5)若分别将合金丝A、B接入电路，这是为了探究电阻大小与导体的________的关系，根据表格数据可知合金丝A的阻值________(选填“大于”“等于”或“小于”)合金丝B的阻值.
材料
小于
编号 材料 长度/m 横截面积/mm2 电流大小/A
A 锰铜合金 0.5 0.8 0.40
B 镍铬合金 0.5 0.8 0.32
C 镍铬合金 0.5 0.4
D 镍铬合金 1.0 0.4 0.08
(6)为了验证“导体电阻大小跟长度有关”，上表中可选用的合金丝是________(填合金丝编号).
(7)为了探究电阻大小与横截面积的关系，应选择________(填合金丝编号)进行实验，其结论是：其他因素相同时，导体横截面积越大，导体的电阻越________.
C、D
B、C
小
编号 材料 长度/m 横截面积/mm2 电流大小/A
A 锰铜合金 0.5 0.8 0.40
B 镍铬合金 0.5 0.8 0.32
C 镍铬合金 0.5 0.4
D 镍铬合金 1.0 0.4 0.08
交流与评估
(8)(2022天津改编)若实验中将电路中的电流表更换为小灯泡，通过观察______________也可以判断导体电阻大小，但不足之处是_____________
________________________.
　不能较准确地反映电路中电流的变化
小灯泡的亮度
研究导体 铜丝 镍铬合金丝 长度/cm 100 80 50 100 100 80 50 100
直径/mm 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7
灯泡亮度 很亮 很亮 很亮 很亮 较亮 较亮 亮 亮
电流/A 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30
(9)(2023桂林改编)实验中为什么选择不常见的镍铬合金丝作为研究的导体，而不选用常见的铜丝？分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表．对比实验记录，发现用________作为研究导体实验现象不明显．不明显之处是：___________________.
铜丝
电流表的示数变化小
(10)实验结束后，某同学提出猜想：导体的电阻可能还与导体的温度有关．请你帮他设计一个可行的实验验证该猜想，写出实验设计方案(可以合理增加实验器材)______________________________________________
______________________________________________________________
_____________________.
(11)(生活实践)(2023百色改编)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就________了输电线的电阻，从而可以________输电线上的电能损失．(均选填“增大”或“减小”)
将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论
减小
减小
(12)(提出问题)(2022湖州改编)接下来，某实验小组的小明又做了如下实验：将整条镍铬合金丝接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风挡对镍铬合金丝吹冷风．在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是___________________________________________________________.
导体的电阻大小与温度有关
创新设问
