沪科版九年级物理第十五章探究电路第二节科学探究欧姆定律同步练习课件

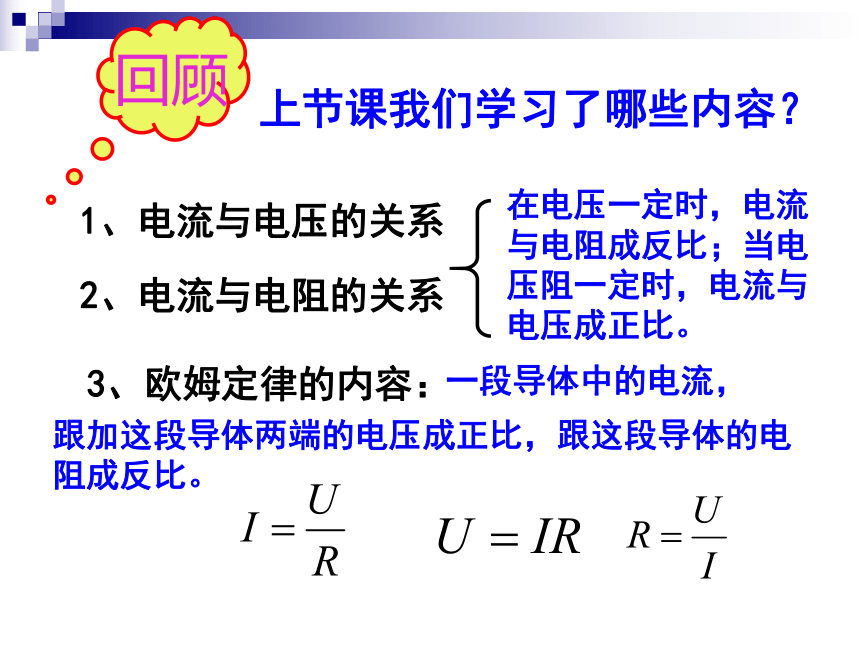

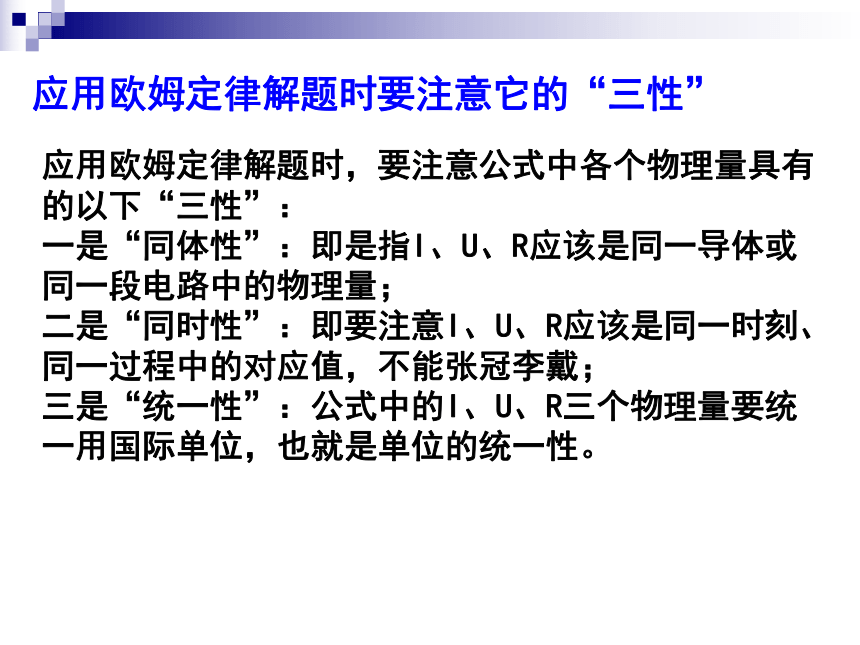

课件21张PPT。欢迎各位同学2015年11月 上节课我们学习了哪些内容？1、电流与电压的关系2、电流与电阻的关系3、欧姆定律的内容：在电压一定时，电流与电阻成反比；当电压阻一定时，电流与电压成正比。一段导体中的电流，跟加这段导体两端的电压成正比，跟这段导体的电阻成反比。应用欧姆定律解题时要注意它的“三性”应用欧姆定律解题时，要注意公式中各个物理量具有的以下“三性”：
一是“同体性”：即是指I、U、R应该是同一导体或同一段电路中的物理量；
二是“同时性”：即要注意I、U、R应该是同一时刻、同一过程中的对应值，不能张冠李戴；

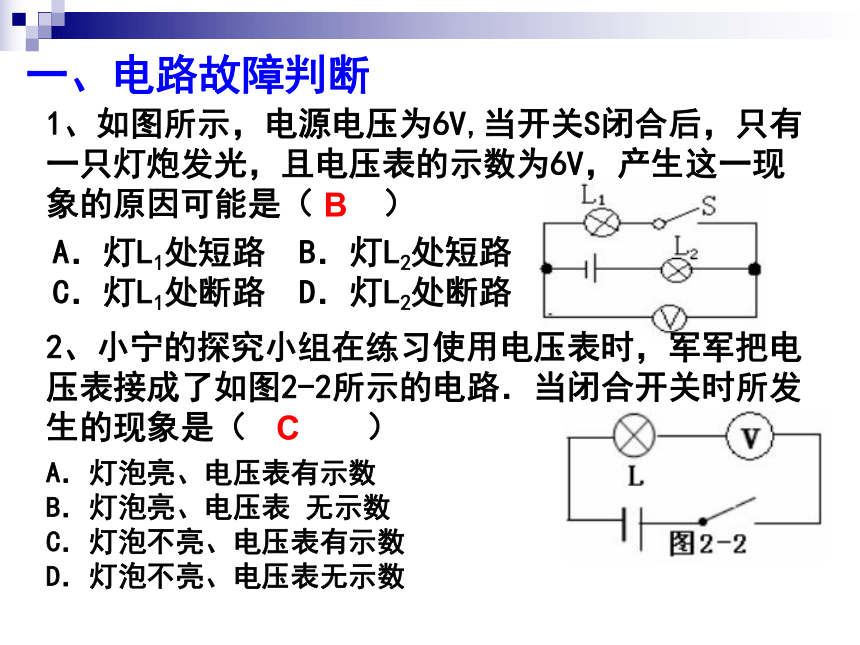

三是“统一性”：公式中的I、U、R三个物理量要统一用国际单位，也就是单位的统一性。运用欧姆定律解决实际问题一、电路故障判断1、如图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路B2、小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是（ ）A．灯泡亮、电压表有示数　　 B．灯泡亮、电压表 无示数

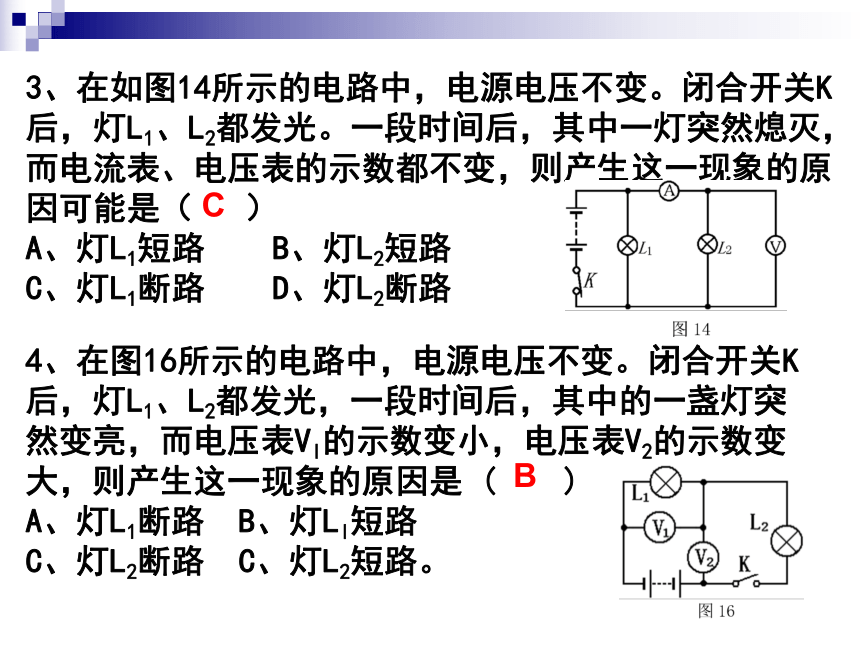

C．灯泡不亮、电压表有示数　 D．灯泡不亮、电压表无示数C3、在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
A、灯L1短路 B、灯L2短路
C、灯L1断路 D、灯L2断路C4、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
A、灯L1断路 B、灯Ll短路

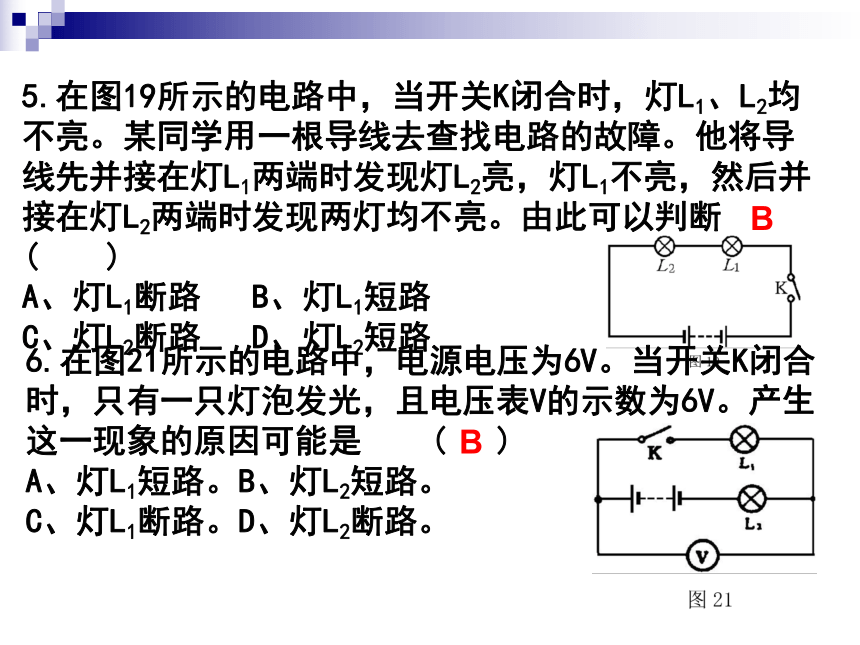

C、灯L2断路 C、灯L2短路。B5.在图19所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断 ( )
A、灯L1断路 B、灯L1短路
C、灯L2断路 D、灯L2短路B6.在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )
A、灯L1短路。B、灯L2短路。

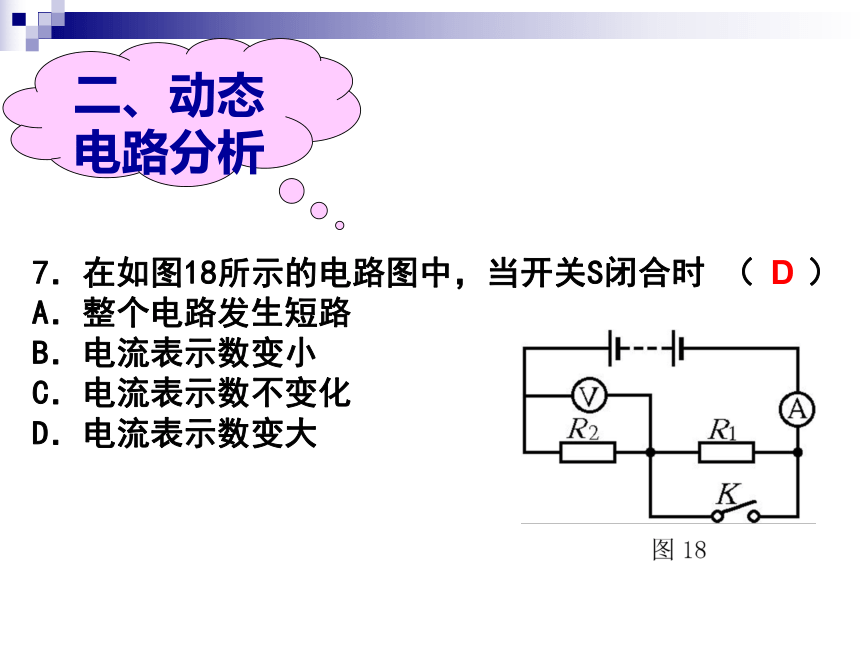

C、灯L1断路。D、灯L2断路。B二、动态电路分析7．在如图18所示的电路图中，当开关S闭合时 （ ）
A．整个电路发生短路
B．电流表示数变小
C．电流表示数不变化

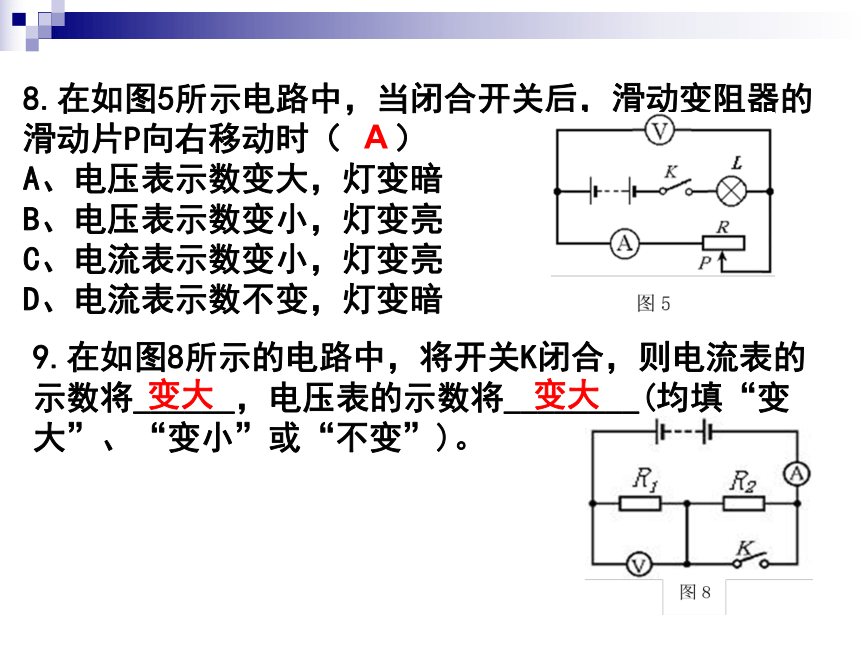

D．电流表示数变大D8.在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A、电压表示数变大，灯变暗
B、电压表示数变小，灯变亮
C、电流表示数变小，灯变亮
D、电流表示数不变，灯变暗A9.在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。变大变大10.在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。 串变小11.在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。并不变减小三、实验探究12.在图2中的 里填上适当的电表符号，使之成为正确的电路图。13．如下图中各元件连接均正确，甲.乙为两个电表。则甲为______表，乙为______表。14. 如图17-9是某同学研究电流与电阻关系的实物图。（1）实验时，将定值电阻R由2Ω换为4Ω，滑动变阻器R′的滑片P应向 （选填“左”或“右”）端移动才能达到实验目的。
（2）上表是他的实验记录表格 ，分析表中数据可知，他在实验时， 将电阻R两端的电压控制在 V。右滑动变阻器的调节技巧“换大调大，换小调小”2.415.小刚和小军在探究“电流与电压、电阻的关系”实验中（1）小刚探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是 ；
（2）实验中，所测的数据如表一所示：由表一数据可得：在 一定时，导体中的电流与导体两端的电压成 比；改变电阻两端的电压电阻正（3）如图6，小军在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（　　 ）A．将变阻器滑片P向左移动，
保持电压表示数不变
B．将变阻器滑片P向左移动，
保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向右移动，保持 电流表示数不变 C(4)小军探究“电流与电阻的关系”，所测的数据如表二所示： 由表二数据可得：在 一定时，导体中的电流与导体的电阻成 比；电压反四.计算题 运用欧姆定律公式解题时，为了便于分析问题,应先根据题意，画出电路图，并在图上标明各已知物理量的符号、数值及未知量的符号，公式中三个物理量的单位均使用国际单位制中的单位。应用欧姆定律公式以及两个变形式进行解题时，只要知道I、U、R三个量中两个，就可以求出第三个量。16、如图24所示的电路中，电源电压恒定，R1=10Ω。当开关S闭合时，电流表示数为0.2A，电压表示数为4V。求：（1）电源电压；（2）R2的阻值。解：由图可知，R1与R2串联，若电流表的示数为0.2A,则有：（1）U1=I1R1=0.2A×10Ω=2V(2)答:(1)U源=6V;(2)R2=20Ω17.如图所示，灯泡L1的电阻是6 Ω，L2的电阻是4 Ω，S1闭合、S2断开时，电流表的读数是I1=0.8A；S1断开、S2闭合时，电流表的读数为I2=0.5A．求灯泡L3 的阻值和电源电压．10Ω 8V18.在图9 所示的电路中, 电源电压保持6V 不变, R1 的阻值为 10Ω。闭合开关S,电压表的示数为2V，求：
(1) 求通过电阻R1 的电流；
(2) 求电阻R2 的阻值。19、在图10所示的 电路中，Rl＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。
求：(1)电源电压是多少?
(2)电路中的总电流是多少?创新题20．如图6-61所示，虚线框内有两个阻值均为R的电阻 ，当开关S由闭合到断开时，电流表的示数变小了，试画出虚线框内两种可能的电路图．祝同学们学习愉快!
