江苏省苏州市第五中学2015-2016学年高二上学期期中考试物理试题（选修）

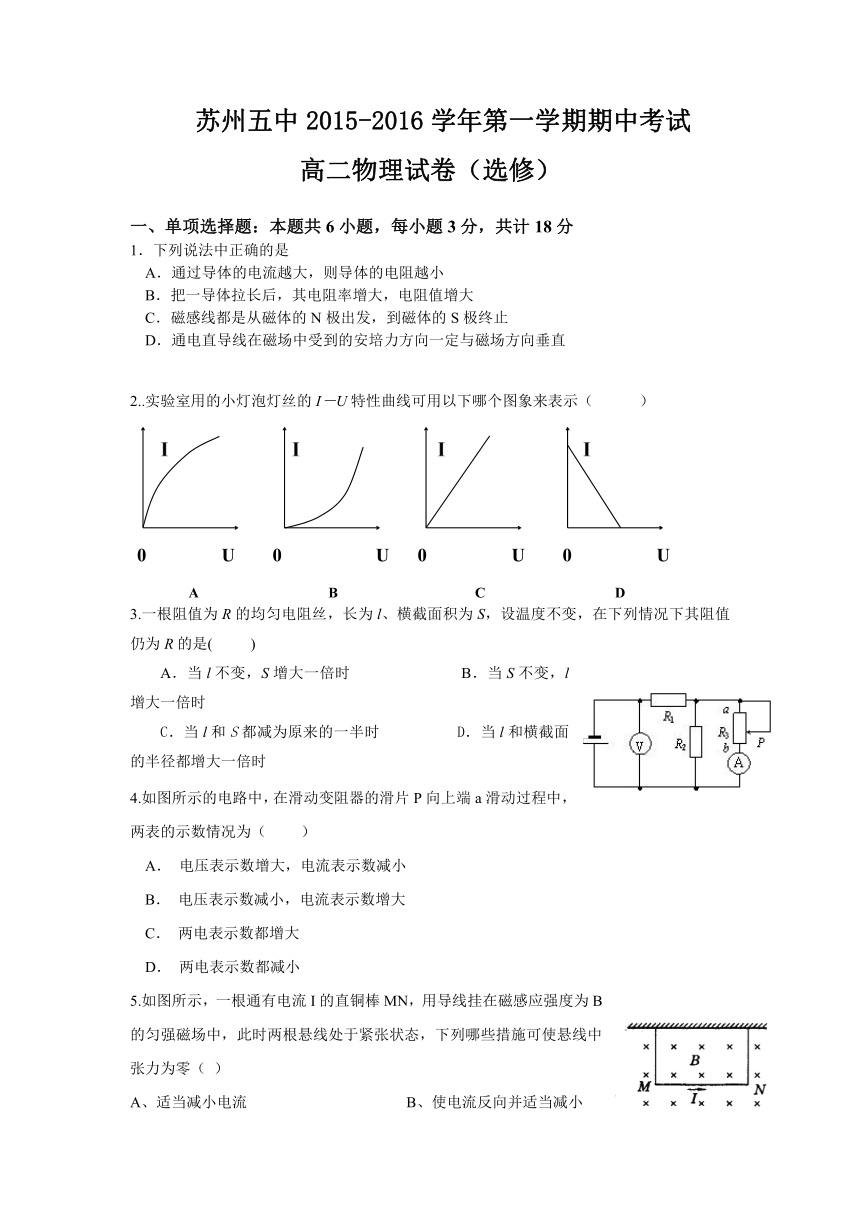

苏州五中2015-2016学年第一学期期中考试
高二物理试卷（选修）
一、单项选择题：本题共6小题，每小题3分，共计18分
1．下列说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．把一导体拉长后，其电阻率增大，电阻值增大
C．磁感线都是从磁体的N极出发，到磁体的S极终止
D．通电直导线在磁场中受到的安培力方向一定与磁场方向垂直
2..实验室用的小灯泡灯丝的I－U特性曲线可用以下哪个图象来表示（ ）
3.一根阻值为R的均匀电阻丝，长为l、横截面积为S，设温度不变，在下列情况下其阻值仍为R的是(　 　)
A．当l不变，S增大一倍时 B．当S不变，l增大一倍时
C．当l和S都减为原来的一半时 D．当l和横截面的半径都增大一倍时
4.如图所示的电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（ ）
A． 电压表示数增大，电流表示数减小
B． 电压表示数减小，电流表示数增大
C． 两电表示数都增大
D． 两电表示数都减小
5.如图所示，一根通有电流I的直铜棒MN ( http: / / www.21cnjy.com )，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于紧张状态，下列哪些措施可使悬线中张力为零（ ）
A、适当减小电流 B、使电流反向并适当减小
C、保持电流 I不变，适当增大B D、使电流I反向，适当增大

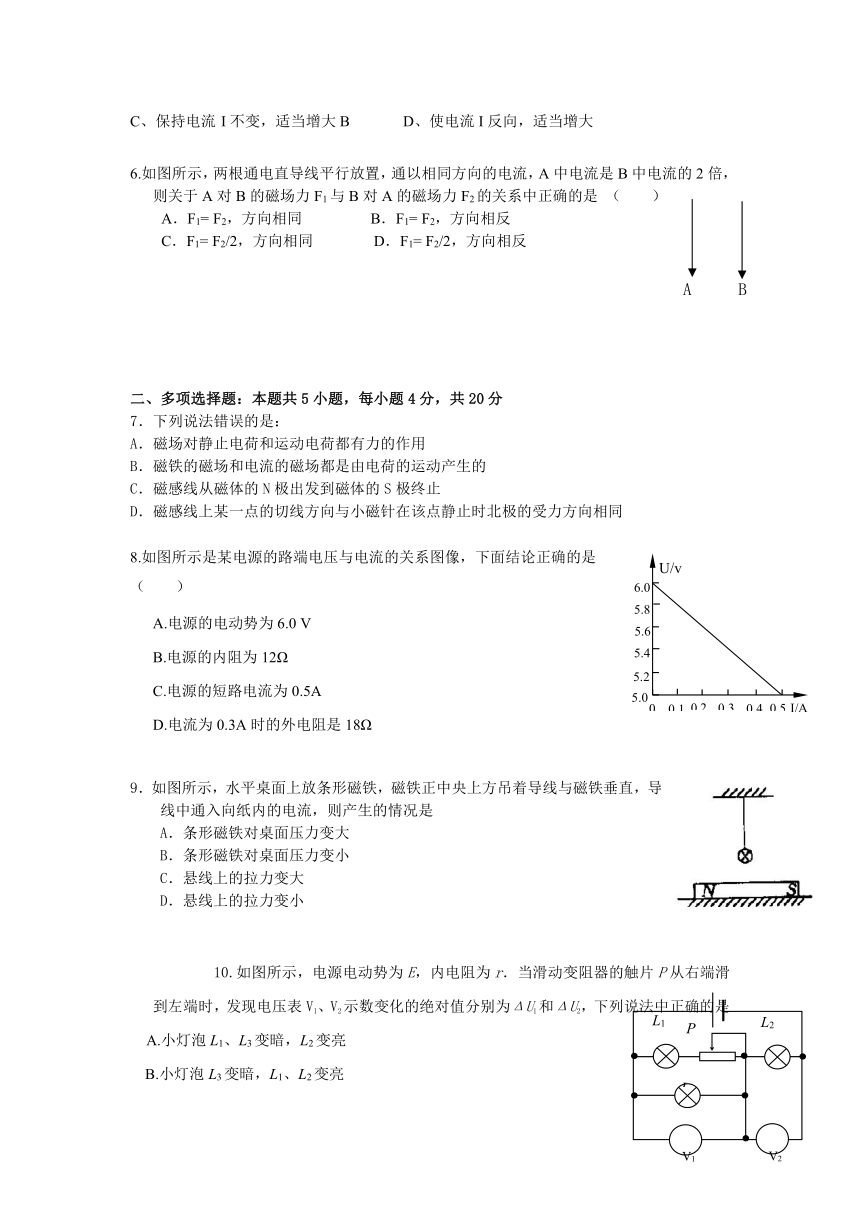

6.如图所示，两根通电直导线平行放置，通以 ( http: / / www.21cnjy.com )相同方向的电流，A中电流是B中电流的2倍，则关于A对B的磁场力F1与B对A的磁场力F2的关系中正确的是 （ ）
A．F1= F2，方向相同 B．F1= F2，方向相反
C．F1= F2/2，方向相同 D．F1= F2/2，方向相反
二、多项选择题：本题共5小题，每小题4分，共20分
7．下列说法错误的是：
A．磁场对静止电荷和运动电荷都有力的作用
B．磁铁的磁场和电流的磁场都是由电荷的运动产生的
C．磁感线从磁体的N极出发到磁体的S极终止
D．磁感线上某一点的切线方向与小磁针在该点静止时北极的受力方向相同
8.如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是（ ）
A.电源的电动势为6.0 V
B.电源的内阻为12Ω
C.电源的短路电流为0.5A
D.电流为0.3A时的外电阻是18Ω
9．如图所示，水平桌面上放条形磁铁，磁铁正中央上方吊着导线与磁铁垂直，导线中通入向纸内的电流，则产生的情况是
A．条形磁铁对桌面压力变大
B．条形磁铁对桌面压力变小
C．悬线上的拉力变大
D．悬线上的拉力变小
10.如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是
A.小灯泡L1、L3变暗，L2变亮
B.小灯泡L3变暗，L1、L2变亮
C.ΔU1<ΔU2
D.ΔU1>ΔU2

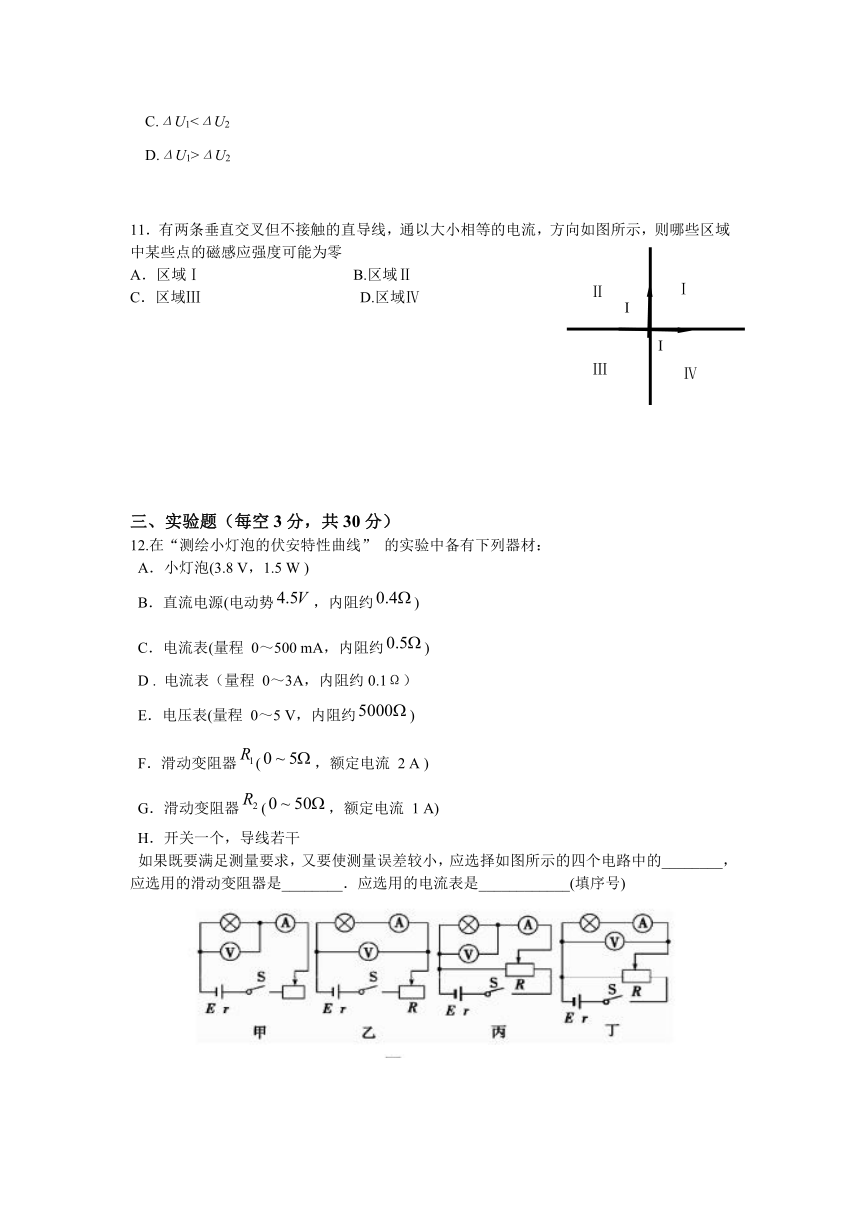

11．有两条垂直交叉但不接触的直导线，通以大小相等的电流，方向如图所示，则哪些区域中某些点的磁感应强度可能为零
A．区域Ⅰ B.区域Ⅱ
C．区域Ⅲ D.区域Ⅳ
三、实验题（每空3分，共30分）
12.在“测绘小灯泡的伏安特性曲线” 的实验中备有下列器材：
A．小灯泡(3.8 V，1.5 W )
B．直流电源(电动势，内阻约)
C．电流表(量程 0～500 mA，内阻约)
D . 电流表（量程 0～3A，内阻约0.1Ω）
E．电压表(量程 0～5 V，内阻约)
F．滑动变阻器(，额定电流 2 A )
G．滑动变阻器(，额定电流 1 A)
H．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小 ( http: / / www.21cnjy.com )，应选择如图所示的四个电路中的________，应选用的滑动变阻器是________．应选用的电流表是____________(填序号)

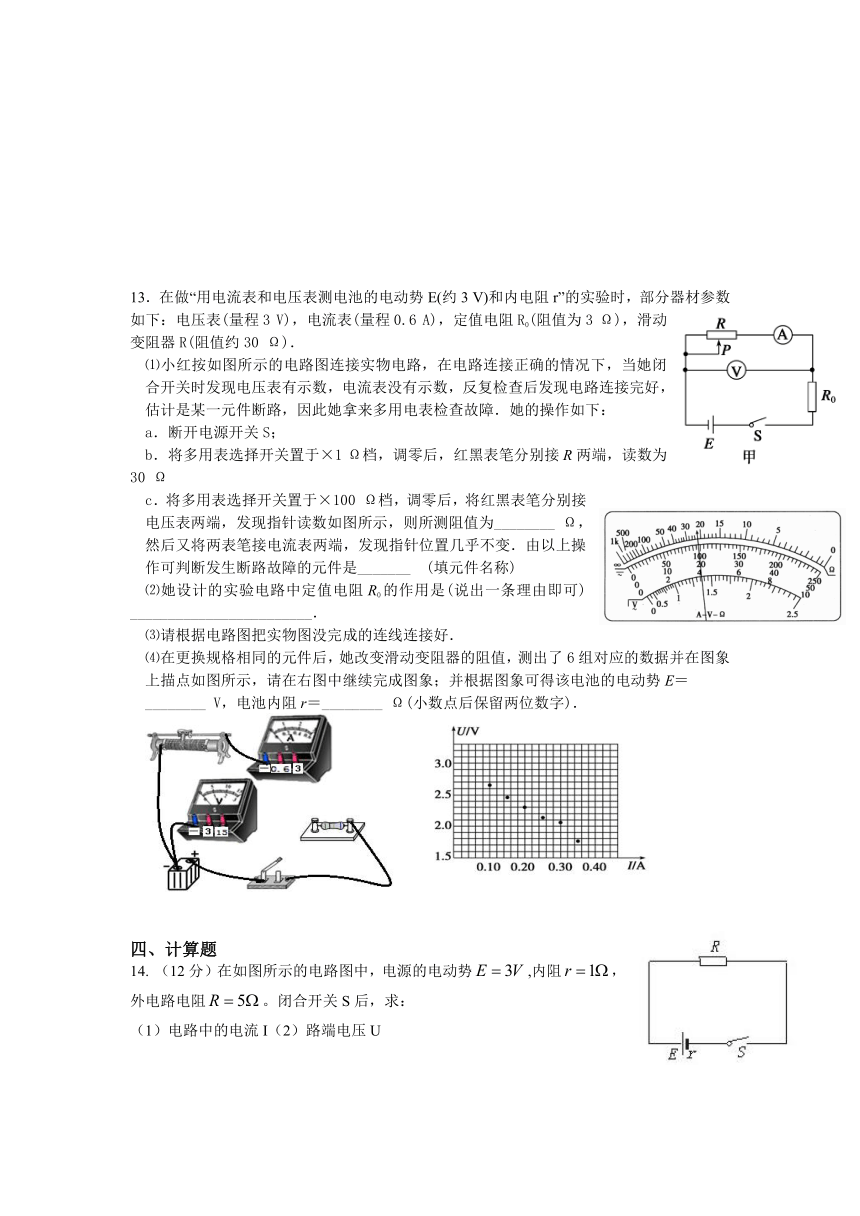

13．在做“用电流表和电压 ( http: / / www.21cnjy.com )表测电池的电动势E(约3 V)和内电阻r”的实验时，部分器材参数如下：电压表(量程3 V)，电流表(量程0.6 A)，定值电阻R0(阻值为3 Ω)，滑动变阻器R(阻值约30 Ω)．
⑴小红按如图所示的电路图连接实物电路，在电路连接正确的情况下，当她闭合开关时发现电压表有示数，电流表没有示数，反复检查后发现电路连接完好，估计是某一元件断路，因此她拿来多用电表检查故障．她的操作如下：
a．断开电源开关S；
b．将多用表选择开关置于×1 Ω档，调零后，红黑表笔分别接R两端，读数为30 Ω
c．将多用表选择开关置于×100 Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示，则所测阻值为________ Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．由以上操作可判断发生断路故障的元件是_______ (填元件名称)
⑵她设计的实验电路中定值电阻R0的作用是(说出一条理由即可) ________________________．
⑶请根据电路图把实物图没完成的连线连接好．
⑷在更换规格相同的元件后，她改变滑动变 ( http: / / www.21cnjy.com )阻器的阻值，测出了6组对应的数据并在图象上描点如图所示，请在右图中继续完成图象；并根据图象可得该电池的电动势E＝________ V，电池内阻r＝________ Ω(小数点后保留两位数字)．
( http: / / www.21cnjy.com )
四、计算题
14. （12分）在如图所示的电路图中，电源的电动势,内阻，外电路电阻。闭合开关S后，求：
（1）电路中的电流I（2）路端电压U

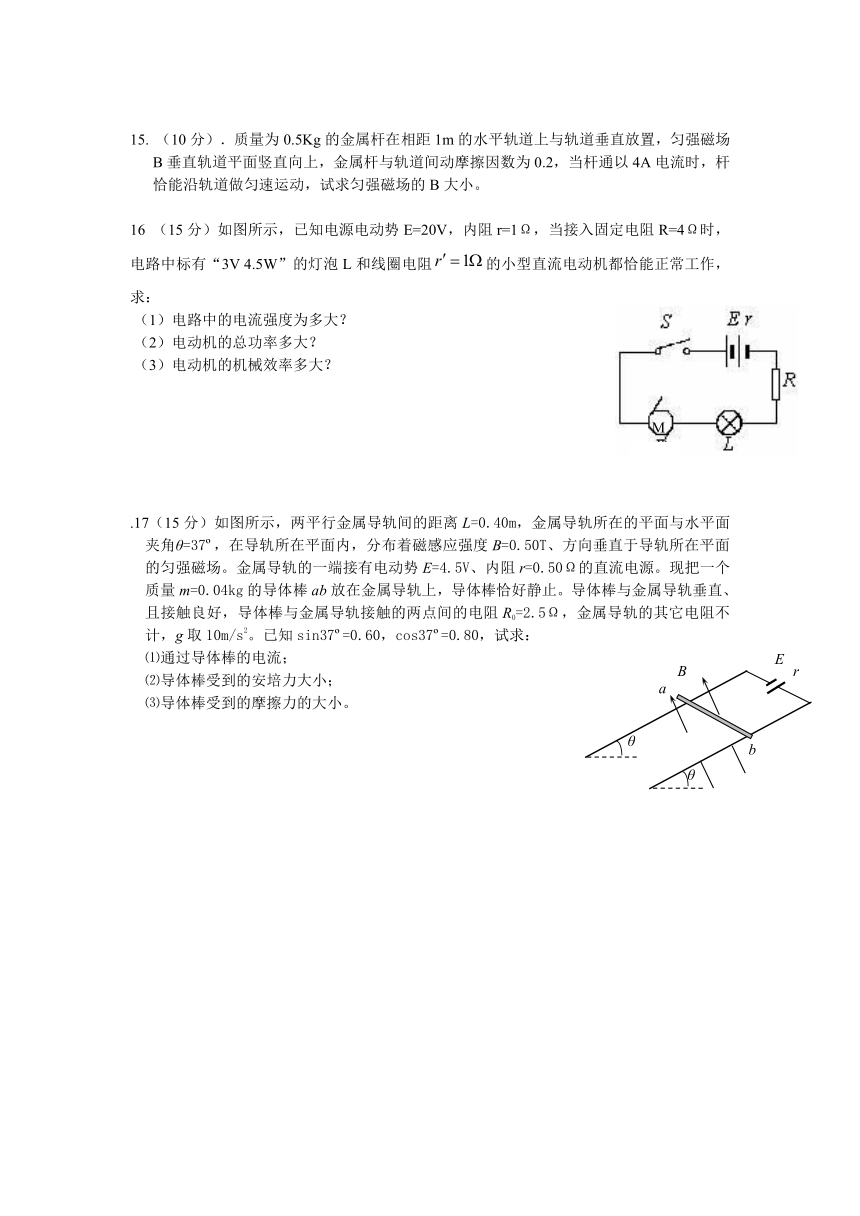

15. （10分）．质量为0.5K ( http: / / www.21cnjy.com )g的金属杆在相距1m的水平轨道上与轨道垂直放置，匀强磁场B垂直轨道平面竖直向上，金属杆与轨道间动摩擦因数为0.2，当杆通以4A电流时，杆恰能沿轨道做匀速运动，试求匀强磁场的B大小。
16 （15分）如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和线圈电阻的小型直流电动机都恰能正常工作，求：
（1）电路中的电流强度为多大？
（2）电动机的总功率多大？
（3）电动机的机械效率多大？
.17（15分）如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37 ，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源。现把一个质量m=0.04kg的导体棒ab放在金属导轨上，导体棒恰好静止。导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R0=2.5Ω，金属导轨的其它电阻不计，g取10m/s2。已知sin37 =0.60，cos37 =0.80，试求：
⑴通过导体棒的电流；
⑵导体棒受到的安培力大小；
⑶导体棒受到的摩擦力的大小。
苏州五中2015-2016学年第一学期期中考试
高二物理答题卷（选修）
单选题（每题3分，共18分）
题号 1 2 3 4 5 6
答案
多选题（每题4分，共20分）
题号 7 8 9 10 11
答案
实验题（每空3分，共30分）
12、______________________、_________________、________________________
13、（1）________________、______________。
(2 )、_______________________________
____________________________。
（3）请根据电路图把实物图没完成的连线连接好，作出图像。
（4）电动势E＝________ V，电池内阻r＝________ Ω(小数点后保留两位数字)．
计算题
14、（12分）
15、（10分）
16、（15分）
17、（15分）
苏州五中2015-2016学年第一学期期中考试
高二物理答题卷（选修）
单选题（每题3分，共18分）
题号 1 2 3 4 5 6
答案 D A C A C B
多选题（每题4分，共20分）
题号 7 8 9 10 11
答案 AC AD BC BD AC
实验题（每空3分，共30分）
12、_______丙_______________、_______F__________、_________C_______________
13、（1）____2200____________、____电流表__________。
(2 )、_____保护电源______________________
___使电流表调节明显______________。
（3）请根据电路图把实物图没完成的连线连接好，作出图像。
（4）电动势E＝_(3.00±0.05) V，电池内阻r＝0.57±0.05 Ω(小数点后保留两位数字)．
计算题
14、（12分）
（1）0.5A
（2）2.5V
15、（10分）
0.25T
16、（15分）
（1）1.5A
（2）14.25W
（3）84.2%
17、（15分）
=1.5A
⑵导体棒受到的安培力：
F安=BIL=0.30N
⑶导体棒所受重力沿斜面向下的分力F1= mg sin37 =0.24N
由于F1小于安培力，故导体棒受沿斜面向下的摩擦力f，根据共点力平衡条件
mg sin37 +f=F安
解得：f =0.06N
