中考物理专项复习
第一单元 声和光
课时3 透镜及其应用
目录
01.
教材知识过关
02.
模拟考题
01
教材知识过关
凸透镜 中间较厚,边缘较薄;对光线具有__________作用_____________________
____________________________
凹透镜 中间较薄,边缘较厚;对光线具有______作用________
_________________________________________
会聚
发散

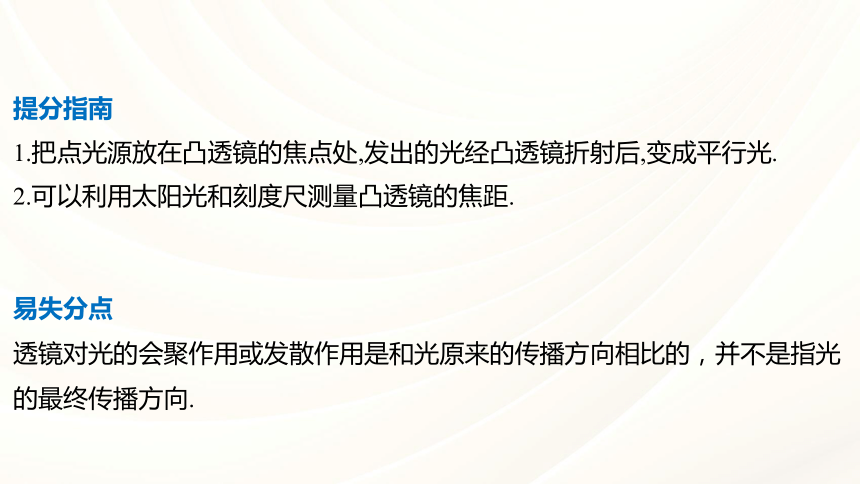

提分指南
1.把点光源放在凸透镜的焦点处,发出的光经凸透镜折射后,变成平行光.
2.可以利用太阳光和刻度尺测量凸透镜的焦距.
易失分点
透镜对光的会聚作用或发散作用是和光原来的传播方向相比的，并不是指光的最终传播方向.
1.凸透镜成像规律及其应用
物距 像距 像的特点 像的位置 应用
____ 立、 ______ 的 ____ 像 与物异侧 ________
____ 立、 ______ 的 ____ 像 测焦距
____ 立、 ______ 的 ____ 像 ________
不成像 获得平行光
倒
缩小
实
照相机
倒
等大
实
倒
放大
实
投影仪

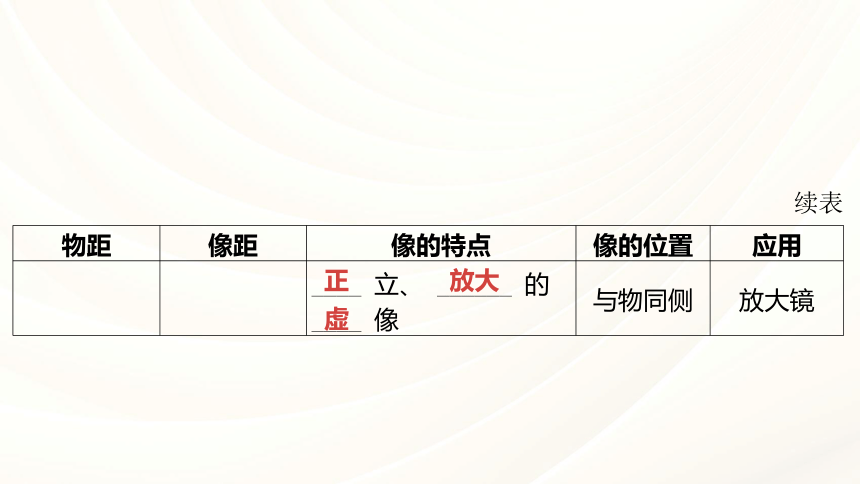

物距 像距 像的特点 像的位置 应用
____ 立、 ______ 的 ____ 像 与物同侧 放大镜
正
放大
虚
续表
提分指南

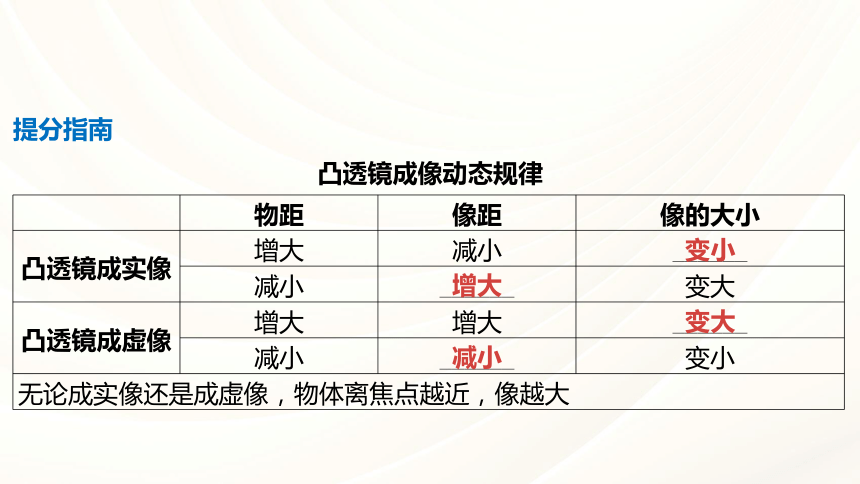

凸透镜成像动态规律
物距 像距 像的大小
凸透镜成实像 增大 减小 ______
减小 ______ 变大
凸透镜成虚像 增大 增大 ______
减小 ______ 变小
无论成实像还是成虚像，物体离焦点越近，像越大
变小
增大
变大
减小
易失分点

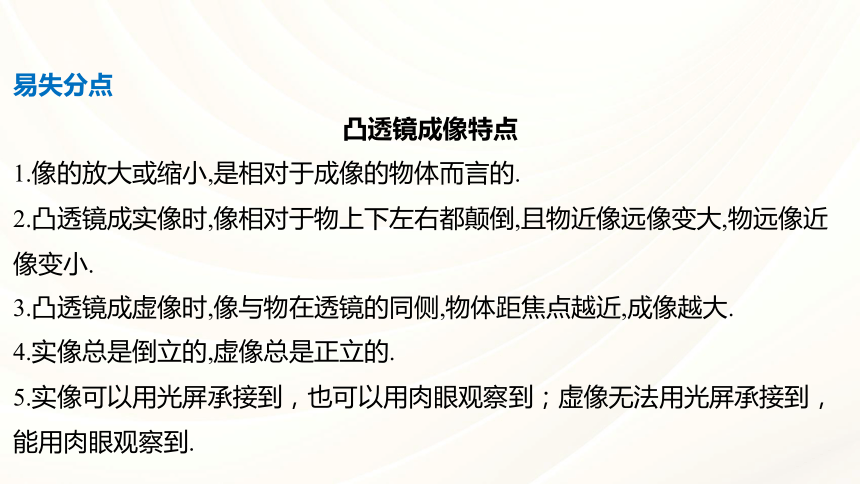

凸透镜成像特点
1.像的放大或缩小,是相对于成像的物体而言的.
2.凸透镜成实像时,像相对于物上下左右都颠倒,且物近像远像变大,物远像近像变小.
3.凸透镜成虚像时,像与物在透镜的同侧,物体距焦点越近,成像越大.
4.实像总是倒立的,虚像总是正立的.
5.实像可以用光屏承接到，也可以用肉眼观察到；虚像无法用光屏承接到，能用肉眼观察到.

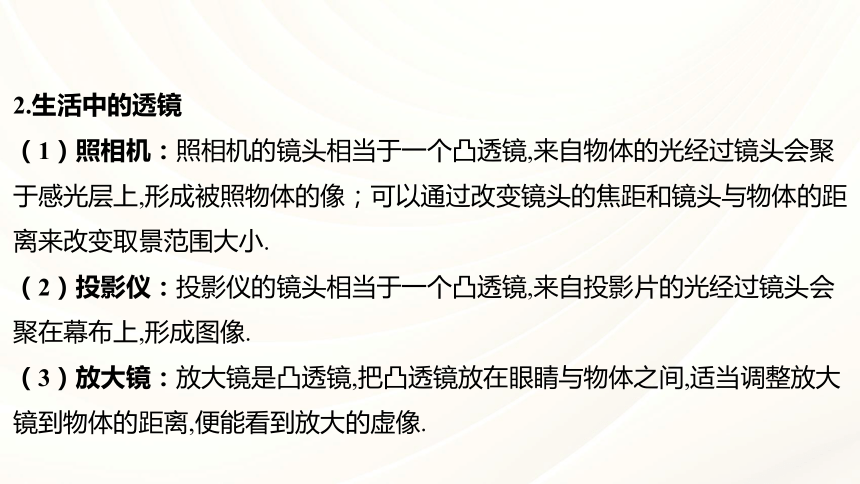

2.生活中的透镜
（1）照相机：照相机的镜头相当于一个凸透镜,来自物体的光经过镜头会聚于感光层上,形成被照物体的像；可以通过改变镜头的焦距和镜头与物体的距离来改变取景范围大小.
（2）投影仪：投影仪的镜头相当于一个凸透镜,来自投影片的光经过镜头会聚在幕布上,形成图像.
（3）放大镜：放大镜是凸透镜,把凸透镜放在眼睛与物体之间,适当调整放大镜到物体的距离,便能看到放大的虚像.

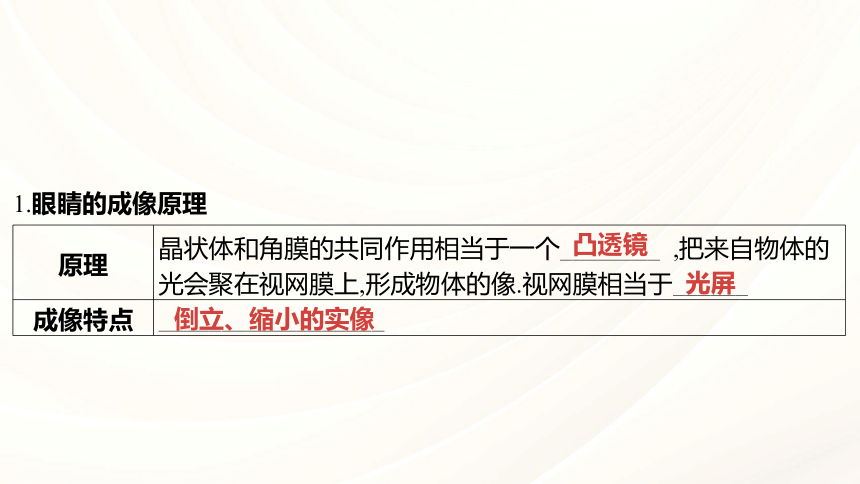

1.眼睛的成像原理
原理 晶状体和角膜的共同作用相当于一个________ ,把来自物体的
光会聚在视网膜上,形成物体的像.视网膜相当于______
成像特点 __________________
凸透镜
光屏
倒立、缩小的实像
2.近视眼、远视眼的比较
近视眼 远视眼
特点 只能看清 ______ 的物体 只能看清 ______ 的物体
成因 _____________________________________ 晶状体太厚,折光能力太强，或 眼球在前后方向上太长 ________________________________________________
晶状体太薄,折光能力太弱,
或眼球在前后方向上太短
近处
远处
近视眼 远视眼
矫正方法 _________________________________________________ 配戴 ______ 镜 ________________________________________________________
配戴 ______镜
矫正原理 凹透镜使光发散 凸透镜使光会聚
口诀 近前凹，远后凸
凹透
凸透
续表
提分指南
人眼相当于焦距可调的凸透镜,通过调节晶状体的厚度,改变焦距,使远处和近处物体的像都成在视网膜上.
相同 1.都主要由物镜和目镜组成
2.物镜都成倒立的实像,且实像都落在目镜的一倍焦距内
3.目镜都起放大作用,成正立的虚像（相当于放大镜）
不同 显微镜的物镜起放大作用,相当于投影仪;望远镜的物镜起缩小作用,相
当于照相机
例1 [2023烟台中考] 光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整.
[答案] 如图所示.
[解析] 过凸透镜光心的光线，经凸透镜折射后传播方向不变；平行于主光轴的光线经凸透镜折射后，折射光线过焦点；经过凸透镜焦点的光线经凸透镜折射后，折射光线平行于主光轴.
例2 [2023连云港模拟] 请你将如图所示的光路图补充完整.
[答案] 如图所示．
提分指南
三条特殊光线的折射特点
平行于主光轴（平行 过焦） 过焦点（过焦平 行） 过光心（过心不
变）
凸透镜
凹透镜
解题通法
1.根据凸透镜的三条特殊光线,确定折射光线的方向.
2.画出折射光线后要在折射光线上标上箭头表示其传播方向.
例3 一题通关 在“探究凸透镜成像的规律”实验中,蜡烛、凸透镜、光屏在光具座上的位置如图所示,这时烛焰在光屏上成清晰的像.
静态成像规律
（1）此时光屏上成的是一个____________的实像.生活中应用此成像规律的
常见仪器是________.
倒立、缩小
照相机
（2）该透镜的焦距满足_ __________________.
（3）若将光屏和蜡烛互换位置，则此时光屏上所成的是一个____________的像.
倒立、放大
（4）把蜡烛移至 处,透镜保持不动,移动光屏，光屏上______（选填
“能”或“不能”）得到清晰的像.
不能
动态成像规律
（5）【根据蜡烛的移动判断】若将蜡烛向靠近凸透镜的方向移动时（物距
始终大于一倍焦距），要使光屏上出现清晰的像，光屏应向______（选填
“靠近”或“远离”）凸透镜的方向移动，此时像的大小______（选填“变大”“变
小”或“不变”）.
远离
变大
（6）【根据成像特点判断】[2023福建中考改编] 若要使光屏上的像变小，
应使蜡烛与凸透镜的距离变____，再向____移动光屏.
大
左
（7）【焦距变化后判断】保持凸透镜和蜡烛的位置不动，将凸透镜更换为
焦距为 的另一凸透镜，此时应将光屏向____移动，才能再次承接到清
晰的像.
左
（8）【放置镜片后判断】保持图中透镜和蜡烛位置不动，将近视眼镜的镜
片放在蜡烛和透镜之间合适的位置，要想在光屏上承接到清晰的像，则光屏
应向____移动.
右
提分指南
1.三条成像规律及其应用的比较
说明：当 时, ,成倒立、等大的实像.
2.两个分界点
（1）一倍焦距处:一倍焦距分虚实,即物体位于焦点以外,成实像,位于焦点以内,成虚像.（物体在一倍焦距处不成像）
（2）二倍焦距处:二倍焦距分大小,即物体位于二倍焦距点以外,成缩小的实像,位于二倍焦距点以内,成放大的像.
例4 [2023烟台中考改编] 近视是影响青少年健康的重大问题，保护视力、
科学用眼已成为社会共识.下列有关眼睛和眼镜的说法正确的是( )
D
A.物体在正常眼睛的视网膜上成倒立缩小的虚像
B.近视眼看远处的物体时，像成在视网膜的后方
C.矫正近视眼的方法是配戴合适度数的凸透镜
D.矫正近视眼前，像离视网膜越近配戴眼镜的度数越低
[解析] A（ ）人的眼睛相当于一架照相机，物体在正常眼睛的视网膜上成
倒立缩小的实像.
B（ ）近视眼的成因是晶状体太厚，折光能力太强，或者眼球前后径太长，
远处物体的像成在视网膜的前方.
C（ ）矫正近视眼的方法是配戴对光有发散作用的凹透镜，延迟光的会聚，
使像成在视网膜上，从而能看清远处的物体.
D（ ）矫正近视眼前，像离视网膜越近，说明人眼的近视程度越小，则配
戴眼镜的度数越低.
例5 [2023聊城模拟改编] 现代生活中，手机给人们带来了许多便利，但长
时间看手机屏幕，容易导致视力下降，如图所示的四幅图是眼球成像及视力
矫正的示意图，其中属于远视眼的成因的是____图，属于远视眼的矫正的是
____图．
甲
乙
丙
丁
甲
乙
[解析] 远视眼的晶状体会聚能力弱，成像在视网膜的后方，需要配戴凸透镜制成的眼镜矫正，故远视眼成像原理示意图为甲图，远视眼矫正原理示意图为乙图.
解题通法
根据生活经验知道,近视眼只能看清近处的物体,远视眼只能看清远处的物体,远处物体成像在视网膜前,近处物体成像在视网膜后.结合两种透镜对光的作用,此部分内容可简单记为“近前凹,远后凸”.
实验装置
实验步骤 1.在光具座上由左到右依次放置蜡烛、凸透镜和光屏
2.调节烛焰、透镜和光屏,使三者的中心大致在同一高度
3.把蜡烛放在二倍焦距以外，移动光屏，直到在光屏上得到一个
清晰的像，并记录物距 、像距 及像的性质
4.分别把蜡烛放在二倍焦距处、一倍焦距和二倍焦距之间、一倍
焦距处、一倍焦距以内，进行实验，观察光屏上能否成像，并
记录物距 、像距 及像的性质
结论 1.当 时， ，成倒立、缩小的实像
2.当 时， ,成倒立、等大的实像
3.当 时， ，成倒立、放大的实像
4. 时，不成像
5. 时，成正立、放大的虚像
续表
实验分析 1.调节烛焰、凸透镜和光屏三者的中心在同一高度的目的:使像
成在光屏中央
2.用平行光照射到凸透镜上，在凸透镜的另一侧用光屏承接到一
个最小、最亮的光斑，光斑到凸透镜光心的距离即为该凸透镜
的焦距
3.实验过程中,如果有一只小虫子落在凸透镜上,光屏上的成像情
况:仍然成完整的像,只是像的亮度变暗
续表
实验分析 4.若蜡烛逐渐靠近凸透镜,则光屏必须向远离凸透镜的方向移动,
才能在光屏上重新得到清晰的像
5.实验过程中,蜡烛燃烧变短,为了使像仍成在光屏的中央,如果只
调节蜡烛,应把蜡烛往上调;如果只调节光屏,应把光屏往上调；如
果只调节凸透镜,应把凸透镜往下调
6.实验过程中,光屏上已经出现清晰的烛焰的像,此时若把近视镜
放在蜡烛和凸透镜之间,光屏上的像变得模糊,若想在光屏上重新
出现烛焰的清晰的像,应把光屏向远离凸透镜的方向移动
续表
实验分析 7.实验过程中,光屏上已经出现清晰的烛焰的像,此时若把远视镜
放在蜡烛和凸透镜之间,光屏上的像变得模糊,若想在光屏上重新
出现烛焰的清晰的像,应把光屏向靠近凸透镜的方向移动
8.实验中在不改变物距的情况下,换用焦距较大的凸透镜后,要将
光屏向远离凸透镜的方向移动,才能在光屏上重新得到清晰的像
9.实验中,要使光屏上的像变大,在凸透镜不动的情况下,应当让蜡
烛向靠近凸透镜的方向移动,同时光屏向远离凸透镜的方向移动
续表
实验分析 10.实验中,要使光屏上的像变小,在凸透镜不动的情况下,应当让
蜡烛向远离凸透镜的方向移动,同时光屏向靠近凸透镜的方向移
动
11.无论如何移动光屏,光屏上都找不到清晰像的原因:①烛焰、凸
透镜和光屏三者的中心不在同一高度; ；③像距太大
续表
装置改进 1.用发光二极管代替蜡烛,所成的像更稳定
2.用方格光屏代替白色光屏,便于辨别像的大小
实验拓展 1.在凸透镜前加一个凹（凸）透镜，可以探究近（远）视眼的矫
正方法
2.更换不同焦距的透镜，可以探究不同焦距的凸透镜的成像规律
续表
例 一题通关 [2023、2021、2019、2017福建中考改编] 在“探究凸透镜成像规律”的实验中:
【进行实验与收集证据】
（1）进行该实验前，将实验室的窗帘拉上，这样做的目的是_____________
___________.
使光屏上的像更易观察到
甲
（2）如图甲所示,用平行光测出凸透镜的焦距为_____
.
10.0
（3）将凸透镜、蜡烛和光屏安装在光具座上,置于中间
位置的应是________.正确放置后，______（选填“点燃”
或“不点燃”）蜡烛，调整它们的高度,使烛焰中心、透镜
光心和光屏中心在__________.
凸透镜
点燃
同一高度
（4）调节好装置,将蜡烛放在二倍焦距点之外时,光屏上能成______（选填
“放大”或“缩小”）、倒立的____（选填“实”或“虚”）像.生活中常用的______
__是利用这一成像规律工作的.
缩小
实
照相机
（5）将蜡烛移至一倍焦距点与二倍焦距点之间某处,光屏上成清晰的像.若烛
焰中心下降 ,则光屏上的像会______（选填“向上”或“向下”）移动,移动
的距离______（选填“大于”“小于”或“等于”） .能让像重新回到光屏中
心的操作是____（填序号）.
①光屏下调 ②蜡烛上调 ③透镜上调
向上
大于
②
（6）如图乙所示,光屏上成清晰的像（像未画出）.若将蜡烛向右移动少许,则
应将光屏向____（选填“左”或“右”）移动,光屏上才能再次呈现清晰的像,此时
像比刚才的像要大些.如果向右移动蜡烛到一定的位置时,无论怎样移动光屏
都无法承接到像,可能的原因是________________________________.
右
蜡烛在一倍焦距处或一倍焦距以内
乙
丙
（7）在图乙基础上,保持蜡烛位置不变,移动凸透镜至 刻度线处,如
图丙所示,则人眼在图丙中___处能观察到烛焰的像.
【分析与论证】
（8）图乙中，由光路可逆可以推断,保持蜡烛和光屏的位置不变,只移动凸透
镜到____ 刻度线处,光屏上可再次成清晰的______、倒立的实像.
55
缩小
（9）实验中,光屏上成模糊的像,如果蜡烛和凸透镜位置不变,将光屏往凸透镜
方向靠近,光屏上能成清晰的像;如果蜡烛、凸透镜和光屏位置不变,在蜡烛与
凸透镜之间放上一个合适的凹透镜,光屏上也能成清晰的像.上述现象说明凹
透镜对光具有______作用.____视眼的矫正与上述成像过程类似.
发散
近
（10）在图乙的实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏
上的像___（填选项序号）.
D
A.只出现烛焰像的上半部分
B.只出现烛焰像的下半部分
C.出现烛焰完整的像,但像变小了
D.像仍然是完整的,且大小不变,只是变暗了
【拓展】
（11）在图乙基础上,若保持蜡烛和凸透镜的位置不变,更换凸透镜,在光具座
上向左移动光屏,光屏上又出现了清晰的像.这表明像距变 小 了,由此推断更
换后的凸透镜会聚光的能力 ________ ,此凸透镜焦距 ______ （选填“大于”
“小于”或“等于”）
小较强
小于
（12）用相机拍照时,在底片上所成的像是倒立、缩小的 ____ （选填“实”或
“虚”）像.镜头靠近人时,像的大小将变____ ,此时像会 ______ （选填“靠近”
或“远离”）透镜.用相机拍摄远近不同的物体时,通过伸缩镜头,使像清晰地成
在底片上,这个操作过程便是“调焦”.
次数 1 2 3 4 5 6 7
物距/ 10.00 5.00 2.00 1.00 0.50 0.10 0.05
像距/ 0.500 0.501 0.502 0.503 0.505 0.526 0.556
实
大
远离
（13）小敏同学发现手机不能“调焦”但成像也基本清晰,她将手机拿到哥哥工
作的大学实验室去探究,实验数据如上表,根据表中数据,判断手机镜头的焦距
大约为( )
D
A. B. C. D.
（14）请分析,手机拍摄远近不同的物体不需要“调焦”的原因是 ___________
_______________________ .
手机镜头的焦距小,像距变化的范围小
1.[2023陕西中考] 如图, 为凸透镜的光心， 为凸透镜的焦点,请分别画出
两条入射光线通过凸透镜后的折射光线.
[答案] 如图所示.
[解析] 可根据下表凸透镜中三条特殊光线的作图完成.
透镜类型 入射光线 折射光线 图例
凸透镜 __________ 通过凸透镜光心 的光线 经凸透镜折射后传播方向不 变
跟凸透镜主光轴 平行的光线 经凸透镜折射后过焦点
通过凸透镜焦点 的光线 经凸透镜折射后平行于主光 轴射出
2.[2023重庆中考B卷] 根据画出的光线，在图中的虚线框内画出一个适当的透镜.
[答案] 如图所示.
[解析] 由图可知，经透镜折射后，折射光线相对于入射光线变得发散了，因此该透镜为凹透镜.
3.[2023河北中考改编] 在“探究凸透镜成像的规律”实验中，蜡烛、焦距为
的凸透镜、光屏位置如图所示时，光屏上恰好呈现烛焰清晰的像.下列
说法正确的是( )
A.投影仪就是利用这一规律成像的
B.将蜡烛放置在 刻度处，仅向左移动光屏，能得到清晰、倒立、放大
的实像
C.若飞来一只小虫落在凸透镜上，遮住凸透镜的部分区域，则光屏上烛焰的
像不再完整
D.蜡烛、凸透镜、光屏位置不动，用焦距为 的凸透镜替换该透镜，光
屏上不再成清晰的像
√
[解析] A（ ）由题图可以看出，此时物距 是 ，而凸透镜的焦距是 ， ，由凸透镜成像规律可知，此时成的是倒立、缩小的实像，照相机是利用这一规律成像的.
B（ ）若蜡烛在 刻度处，此时物距 是 ，即 ，由凸透镜成像规律可知，此时成的是倒立、放大的实像，像距大于二倍焦距，所以光屏需要向右移动.
C（ ）小虫落在凸透镜上，会遮住一部分凸透镜，但是蜡烛发出的光仍可
以通过凸透镜的其他部分成像，所以烛焰的像仍然是完整的，只是亮度有所
减小.
D（ ）若换用焦距为 的凸透镜，焦距变小了，说明凸透镜的会聚能力
增强了，蜡烛、凸透镜位置不动时，像会成在原来成像位置的左侧，所以若
光屏不动，光屏上将不能再成清晰的像.
4.[2023广州中考] 如图，凸透镜的光心在 处，物体 上 发出的光
线 经过光心， 发出的光线 经过凸透镜后的光线平行于主光轴.
（1）画出 经过光心后的光线;
[答案] 如图所示．&1&
[解析] 经过凸透镜光心的光线，其传播方向不变.
（2）该凸透镜的焦距为____ ; 经凸透镜成的像相对于 是______
（选填“放大”“缩小”或“等大”）、______（选填“正立”或“倒立”）的像.
10
缩小
倒立
[解析] 光线 经过凸透镜后的光线平行于主光轴，说明光线 折射前经过焦
点，由图可知，该凸透镜的焦距为 ;由于物距大于二倍焦距，根据凸透
镜的成像规律可知，物体 经凸透镜后成倒立、缩小的实像．
5.[2023贵州中考改编] 正常人眼通过调节晶状体厚薄来看清远近不同的物体，
如果不注意用眼卫生，可能导致对晶状体厚薄的调节能力减弱.下列分析不正
确的是( )
A
A.晶状体变薄时，对光有发散作用
B.晶状体变厚时，对光的会聚能力增强
C.若晶状体太薄，容易形成远视眼
D.若晶状体太厚，可用凹透镜矫正
[解析] A（ ）眼睛的晶状体相当于凸透镜，对光有会聚作用．
B（ ）晶状体变厚时，焦距变短，对光的会聚能力增强．
C（ ）如果晶状体太薄，对光的会聚能力会变差，来自远处物体的光经眼
睛折射后会聚在视网膜的后方，形成远视眼．
D（ ）如果晶状体太厚，对光的会聚能力会变强，需要利用对光具有发散
作用的凹透镜矫正．
02
模拟考题
建议用时：20分钟
基础过关
一、选择题
1.[2023连云港中考] 在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、
光屏处于图示位置时，恰能在光屏上得到一个清晰的像.利用这个成像规律可
以制成( )
A.照相机 B.潜望镜 C.放大镜 D.幻灯机
A
[解析] 由图可知，此时蜡烛经凸透镜成倒立、缩小的实像，利用这个成像规律可以制成照相机.潜望镜是利用平面镜成像原理工作的；放大镜利用凸透镜成正立、放大的虚像；幻灯机利用凸透镜成倒立、放大的实像.
2.[2023绍兴中考] 小敏透过水杯看见《科学作业本》上的“科”字呈如图所示
的放大效果.下列选项中与其成像规律相同的是( )
D
A.&1& B.&2&
C.&3& D.&4&
[解析] 装有水的水杯相当于一个凸透镜，从图中可看出透过水杯看见的“科”字是正立、放大的，所以应为虚像，对应的成像规律是：物体在凸透镜一倍焦距以内时，成正立、放大的虚像.故选D.
3.[2023开封模拟] 小明用凸透镜先后两次观察书本上的字,看到如图所示的
情景,以下说法中正确的是( )
甲
乙
B
A.甲图中成的是实像
B.乙图中成像条件与投影仪相同
C.甲图中书本在凸透镜二倍焦距以外
D.乙图中凸透镜远离书本，所成的像变大
[解析] 由凸透镜成像规律可知，凸透镜成的实像都是倒立的，虚像是正立的，故甲图中成的是虚像，乙图中成的是实像，故A错误;乙图成倒立、放大的实像，由凸透镜成像规律可知，物距应大于一倍焦距，小于二倍焦距，与投影仪的成像原理相同，故B正确;甲图成正立、放大的虚像，由凸透镜成像规律可知，物距应小于一倍焦距，故C错误;乙图中凸透镜远离书本，物距变大，由物远像近像变小可知，像距变小，所成的像变小，故D错误.故选B.
4.【跨学科实践】小明用透明塑料盒设计了一个昆虫标
本观察器，如图所示.盒底上放标本，盒盖上嵌入一凸透
镜.有焦距为 和 的两种凸透镜，为了在盒盖
上方附近，通过凸透镜观察到标本正立、放大的像，凸
透镜的焦距 与盒高 选择合理的是( )
D
A. B.
C. D.
[解析] 为了通过凸透镜观察到标本正立、放大的像，根据凸透镜的成像规律
可知，该像一定是虚像，物距应小于凸透镜的焦距.图中的盒高 是物距，选
项A中，物距是凸透镜焦距的二倍，此时成倒立、等大的实像，不符合题意；
选项B中，物距大于凸透镜的一倍焦距小于二倍焦距，此时成倒立、放大的
实像，不符合题意；选项C中，物距大于凸透镜的二倍焦距，此时成倒立、
缩小的实像，不符合题意；选项D中，物距小于凸透镜的焦距，此时成正立、
放大的虚像，符合题意.
5.[2023天门中考] 如图是近视眼及其矫正的光路图，下列说法不正确的是
( )
A
A.近视眼的成像原理和小孔成像的原理相同
B.近视眼看远处的物体，像成于视网膜前
C.近视眼用凹透镜矫正
D.为预防近视，读写时眼睛与书本的距离应保持在 左右
[解析] 近视眼的成像原理是光的折射，小孔成像的原理是光的直线传播，A
错误，符合题意；近视眼的成因是晶状体太厚，折光能力太强，看远处的物
体时像成在视网膜前，B正确，不符合题意；凹透镜对光有发散作用，近视
眼配戴凹透镜能使原本成在视网膜前的像延迟会聚在视网膜上，人眼便能看
清远处的物体了，C正确，不符合题意；为预防近视，保护视力，读写时眼
睛与书本的距离应保持在 左右，这个距离被称为“明视距离”，D正确，
不符合题意.
6.[2023云南中考改编] 某实验兴趣小组探究平面镜和凸透镜成像的情况如图
所示，下列说法正确的是( )
甲
乙
C
A.甲图中蜡烛 靠近玻璃板，所成的像变大
B.甲图中蜡烛 的像是虚像，能呈现在光屏上
C.乙图中蜡烛靠近凸透镜，移动光屏，光屏上再次呈现清晰的像变大
D.乙图中蜡烛燃烧变短，光屏上的像会向下移
[解析] 物体通过平面镜成正立、等大的虚像，虚像不能呈现在光屏上，当蜡
烛 靠近玻璃板时，所成像的大小不变，A、B错误；将蜡烛靠近凸透镜，
即物距变小（凸透镜成实像时，物近像远像变大），此时像距变大，像也变
大，故向右移动光屏，光屏上会再次呈现清晰的变大的像，C正确；蜡烛燃
烧变短，光屏上的像将会向上移动，（根据“过凸透镜光心的光线传播方向
不变”判断）D错误.
二、填空题
7.【古代科技题】[2023白银期末] 如图所示，晋代张华的
《博物志》中记载有“削冰令圆，举以向日，以艾承其影，则
得火.”请你用学过的光学知识判断：“削冰令圆”就是把冰块制
成______镜，这种透镜能让艾绒生火说明它对太阳光有_____
作用.
凸透
会聚
8.[2023江苏模拟] 在探究凸透镜成像规律时，利用太阳光测量凸透镜的焦距，
我们需要将凸透镜______太阳光.组装并调节实验器材，使烛焰和光屏的中央
位于凸透镜的________上，目的是使像成在光屏的中央.如图所示，像成在了
光屏的中央,此装置______（选填“有”或“没有”）按照要求调节.
正对
主光轴
没有
三、作图题
9.[2023南充中考] 如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路.
[答案] 如图所示.
[解析] 由图可知，凸透镜的左焦点和凹透镜的右焦点重合.过凸透镜焦点的光经过凸透镜折射后平行于主光轴射出.平行于凹透镜主光轴的光线，经过凹透镜折射后，折射光线的反向延长线经过凹透镜的焦点.
四、实验题
10.[2023衡阳中考] 小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律.
甲
（1）如图甲所示，小明将一束平行光正对
凸透镜，移动光屏，直到光屏上形成一个最
小最亮的光斑，该凸透镜的焦距为_____
.
10.0
[解析] 平行于主光轴的光经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距 .
（2）实验时，把凸透镜固定在光具座 刻度线处，为使像成在光屏中
央，应将烛焰、凸透镜和光屏三者的中心调到__________.
同一高度
乙
（3）小明将蜡烛移至光具座 刻度线
处，如图乙所示，移动光屏，直到烛焰在光
屏上成清晰的像，则该像是倒立、______的
实像.生活中的________（选填“放大镜”“投
缩小
照相机
[解析] 小明将蜡烛移至光具座 刻度线处，此时物距
,成倒立、缩小的实像，照相机就是利用此
原理制成的.
影仪”或“照相机”）就是利用这种成像规律工作的.
（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛
和光屏的位置互换，发现光屏上仍能观察到烛焰清晰的像.这是因为在光的折
射现象中，光路是______的.
可逆
（5）在如图乙所示的实验情形下，如果保持凸透镜和光屏的位置不变，将
蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现
________（选填“近视眼”或“远视眼”）的成像情况.
近视眼
[解析] 保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，根据凸透镜成实像时“物远像近像变小”，可知此时像成在光屏的前方；近视眼将远处物体的像成在视网膜的前方，与此相似．
能力提升
如图所示是一种常见的投射灯，它的成像镜头可简化为一个凸透镜，能把投
影片 投射到地面，下列能正确反映其成像原理的示意图是( )
B
A.&5& B.&6&
C.&7& D.&8&
[解析] 由题图可知，投射灯投射到地面上的是放大的实像，根据凸透镜成像规律可知，此时投影片 到凸透镜的距离在一倍焦距和二倍焦距之间，像在凸透镜另一侧的二倍焦距以外，故B正确.
非常感谢您的观看
