人教版八年级物理上册5.1透镜

课件26张PPT。第１节： 透 镜人教版初中《物理》八年级上册

第五章：透 镜

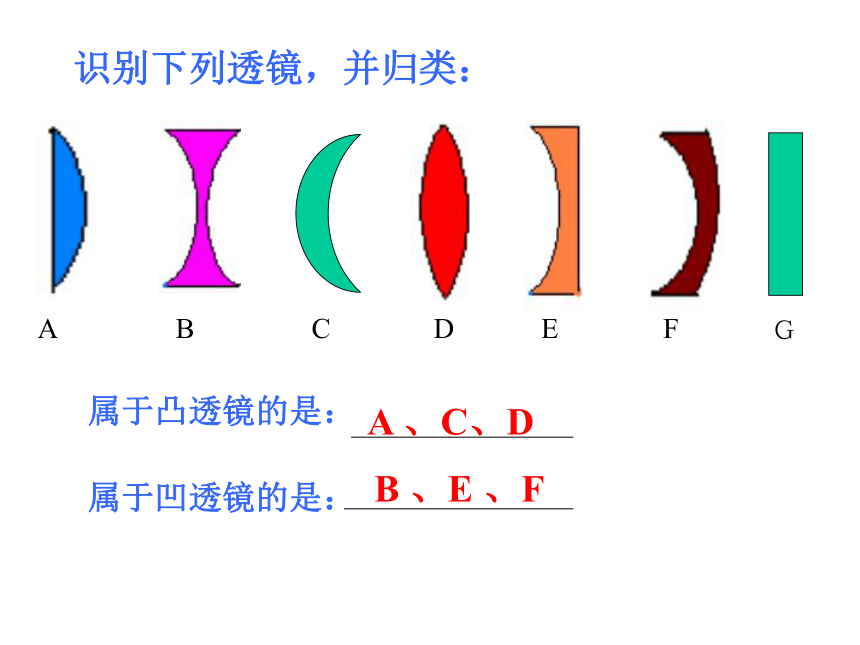

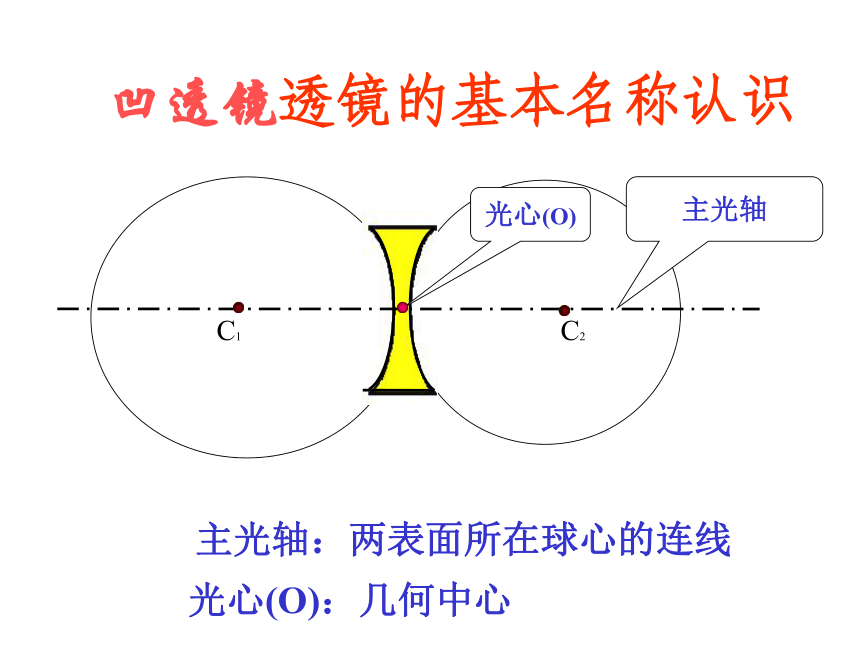

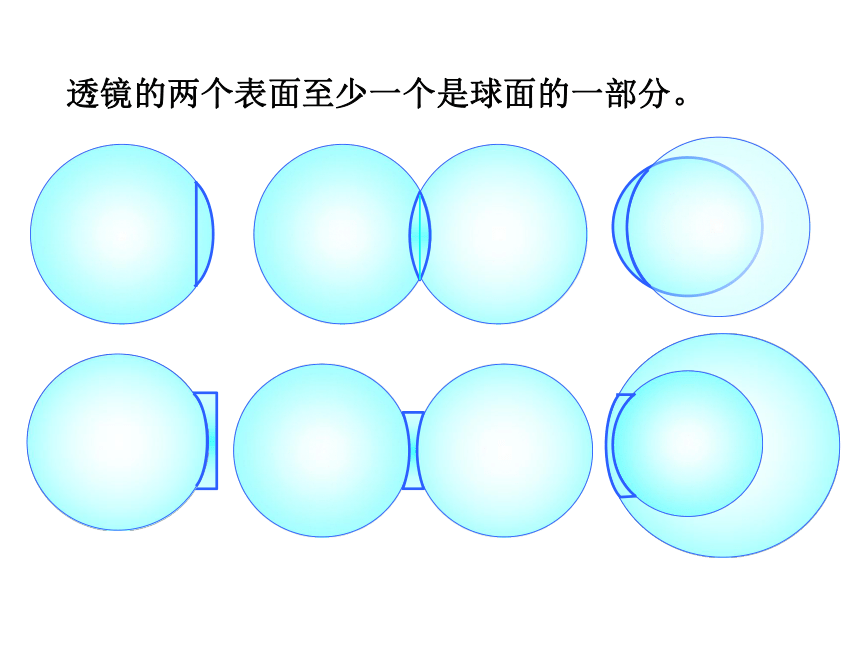

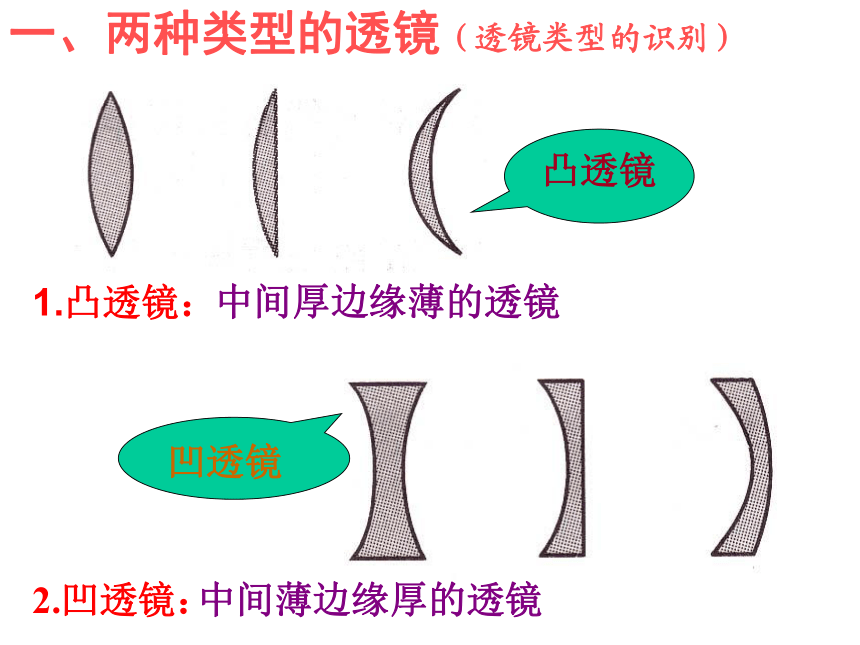

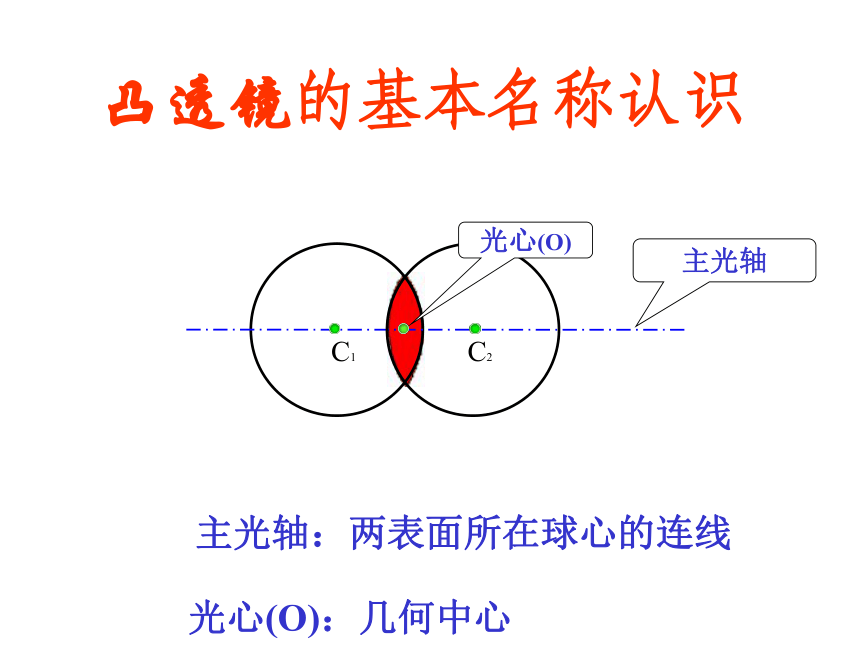

这些都应用到透镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜1.凸透镜：2.凹透镜：一、两种类型的透镜（透镜类型的识别）透镜的两个表面至少一个是球面的一部分。 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的基本名称认识 C1 C2主光轴光心(O)光心(O)：几何中心主光轴：两表面所在球心的连线凹透镜透镜的基本名称认识 C2 C1主光轴光心(O)主光轴：两表面所在球心的连线光心(O)：几何中心生活中为什么会用到这两种透镜呢？
这与两种透镜对光的作用有关

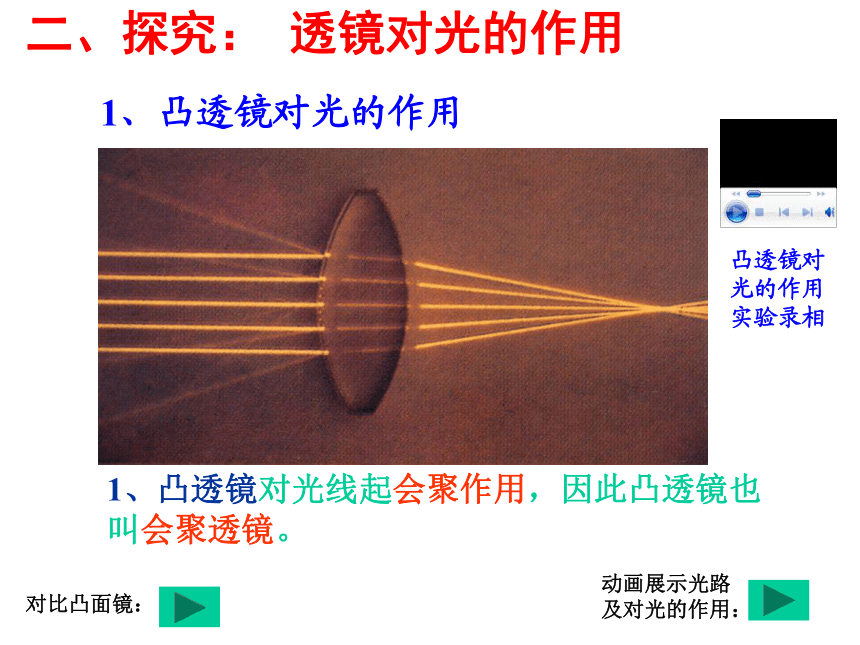

现在开始，我们一起来研究这两种透镜对光的作用！二、探究： 透镜对光的作用1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。对比凸面镜：动画展示光路
及对光的作用：凸透镜对
光的作用
实验录相1、凸透镜对光的作用2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。对比凹面镜：动画展示光路
及对光的作用：二、探究： 透镜对光的作用凹透镜对
光的作用
实验录相2、凹透镜对光的作用凸透镜有几个焦点？平行于凸透镜主光轴的光线如何传播？OFF（2）凸透镜有2个实焦点。 （1）平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？三、有关透镜的概念1.凸透镜（3）凸透镜的焦距OFFffb.两边的焦距相等。a.焦点到凸透镜光心的距离叫做焦距( f )。平行于凹透镜主光轴的光线如何传播？ 1. 平行于主光轴的光线通过凹透镜后发散，折射光线的反向延长线相交于主光轴上一点，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 2. 凹透镜有2个虚焦点凹透镜有几个虚焦点？2.凹透镜通过透镜光心的光线结论：通过光心的光线传播方向不改变。 F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF？FFFF折射现象中，光路可逆！（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
结论： FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线
　　经凸透镜折射后经过另一侧的焦点。
经凹透镜折射后折射光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴传播。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴传播 。四、透镜的三条特殊光线（小总结）通过本节课的学习 ，你都知道了 哪些知识 ？一、透镜的分类：三、关于透镜的概念：凸透镜和凹透镜 二、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 小结1、 通过光心的光线2、平行于主光轴的光线3、经过凸透镜焦点的光线四、透镜对三条特殊光线的作用：小结传播方向不改变。 经凸透镜折射后通 过 焦点；经凹透镜折射后折射光线的反向延长线通过异侧
虚焦点。 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴传播 。达标训练１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上Ｂ公元前2世纪，人们用冰凸透镜向日取火古人怎样利用冰来取火呢？再见！
祝同学们学习进步！
