专题三　坐标曲线题
一、题型特点
这类题目的特点是借助数学中的坐标图,把多个因素对体系的影响用坐标图的形式直观地表示出来,考查学生看图、识图、发掘图形的隐含性质和相互联系的能力。
从题型上来说,图像题常出现在选择题、填空题、计算题里;从内容上来说,化学反应前后物质质量的变化、物质溶解时的质量或溶质质量分数的变化、溶液的pH的变化、金属与酸(或盐溶液)的反应、酸碱盐之间的反应等是函数图像题的常考题目。
二、解题方法
读懂题目中有限的文字信息,对整个函数图像进行多角度分析,首先要了解图像的横坐标、纵坐标代表的变量,明确图像中的起点、拐点、交点、顶点、终点等关键位置信息,分析曲线的走向、变化趋势等。
化学反应中物质的质量变化曲线
1.反应物的质量变化:反应物开始质量不为零,随着反应的进行其质量逐渐减小。
甲 乙
(1)图甲:最终反应物质量为零,表明反应完全进行。
(2)图乙:反应结束后反应物质量不为零,表明反应物有剩余。
2.生成物的质量变化:开始时质量为零,随着反应的进行,其质量逐渐
增大。
(3)图丙:当反应完全结束后,生成物的质量不再变化。
(4)图丁:反应中使用催化剂,只能改变反应的速率(曲线倾斜程度不
同),但不能改变生成物最终的质量。
丙 丁

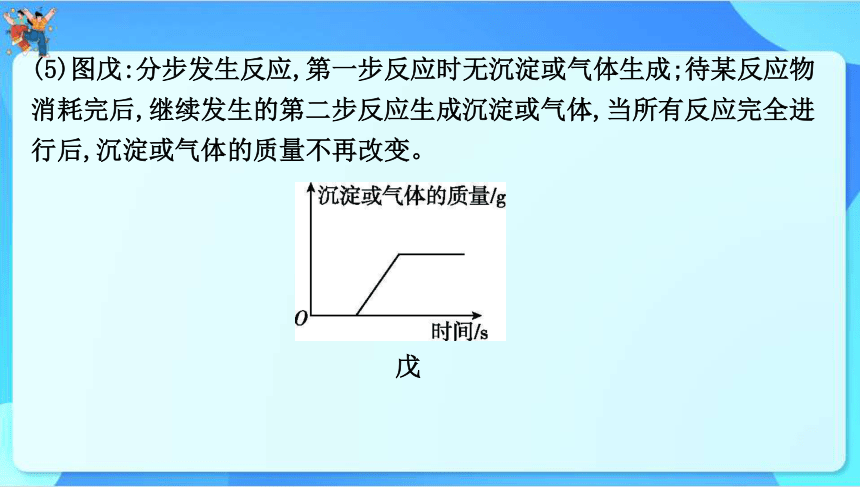

(5)图戊:分步发生反应,第一步反应时无沉淀或气体生成;待某反应物消耗完后,继续发生的第二步反应生成沉淀或气体,当所有反应完全进行后,沉淀或气体的质量不再改变。
戊
3.反应前后物质的总质量、元素总质量或催化剂质量:均不发生改变;但某种元素在某种状态物质中的质量分数可能会改变。
己
[例1] (2023重庆潼南区二模)加热KClO3和MnO2混合物制取氧气,过程中可能伴随如图所示变化。其中图像正确的个数有( )
A.1个 B.2个
C.3个 D.4个
D
pH曲线
1.酸、碱稀释的pH曲线
(1)稀释碱性溶液,溶液由pH>7的某个数值开始逐渐减小,但溶液始终呈碱性,溶液pH不会小于或等于7。
(2)稀释中性溶液,溶液pH=7。
(3)稀释酸性溶液,溶液由pH<7的某个数值开始逐渐增大,但溶液始终呈酸性,溶液pH不会大于或等于7。
甲
[例2] 下列图像表示向盐酸中加水的是　 　(填字母,下同),表示向氢氧化钠溶液中加水的是　 　。
B
C
2.酸碱中和反应的pH曲线
(1)图乙:起始时溶液的pH>7,终点时溶液的pH<7,说明起始溶液呈碱
性,最终溶液呈酸性。故该图是将酸加入另一种碱溶液中的反应曲线。
(2)图丙:起始时溶液的pH<7,终点时溶液的pH>7,说明起始溶液呈酸
性,最终溶液呈碱性。故该图是将碱加入另一种酸溶液中的反应曲线。
乙 丙
[例3](2023武威)某化学兴趣小组三名同学在学习了硫酸与氢氧化钠反应后,分别结合自己在实验室中所做的实验,从不同方面对其进行图像描述。图A是实际操作图,图B是反应过程中溶液的酸碱度变化图,图C是微观粒子结合过程的示意图。
A B C
根据以上图示,回答下列问题:
(1)依据图A、图B可知,该实验是将　 　滴加到另一种溶液中。
(2)图B中b点溶液中溶质是　 　。
(3)向pH=7的溶液中滴加氯化钡,发生反应的化学方程式为　 .
　。
(4)写出图C中方框内乙微观粒子的符号　 　。
硫酸
NaOH、Na2SO4
金属与酸反应的曲线
1.金属与酸反应生成氢气的质量—时间曲线
(1)图甲:金属足量、酸不足时,生成氢气的质量由酸的质量来决定,故相同质量的不同金属与酸反应生成氢气的质量相等,且金属活动性越
强,反应速率越快。
(2)图乙:酸足量、金属的质量不足,生成氢气的质量由金属的质量决
定,即生成氢气的质量=金属的质量×金属的化合价/金属的相对原子质量;故相同化合价条件下,相同质量的金属反应时,金属的相对原子质量越大,生成氢气的质量越小。
甲 乙
2.金属与酸反应生成氢气的质量与金属质量、酸质量的关系曲线
(1)图丙:等质量的金属投入足量酸中,相同质量的酸反应时生成氢气的质量相等;金属完全反应后,生成氢气的质量由金属的化合价与其相对原子质量的比值决定。
(2)图丁:足量的金属投入相同浓度、相同质量的稀酸中,当相同质量的金属完全反应时,生成氢气的质量由化合价与相对原子质量的比值决
定;当酸完全反应后,生成氢气的质量相等。
甲 乙
[例4](2023广西)向三个烧杯中分别放入足量的Mg、Al、Fe粉末,同时加入质量分数相同的100 g稀盐酸,充分反应。反应的有关图像错误的是( )
D
溶解过程相关的曲线
1.溶质的质量分数
(1)图A:稀释溶液,溶质的质量不变,溶剂质量、溶液质量增加,溶质的质量分数减小。
(2)图B:一定温度下,向一定量饱和溶液中继续加入该溶质固体时,溶质质量、溶剂质量、溶液质量、溶质的质量分数均不变。
(3)图C:一定温度下,向不饱和溶液中加入该溶质固体时,溶剂质量不
变;溶质质量、溶液质量、溶质的质量分数先增大,当溶液饱和后,溶质质量、溶液质量、溶质的质量分数不再变化。
A B C
2.物质溶解的温度曲线
溶解吸热的物质,溶解过程温度先降低,溶解结束后温度慢慢恢复,如NH4NO3;溶解放热的物质,溶解过程温度先升高,溶解结束后温度慢慢降低至起始温度,如NaOH固体、浓硫酸等。
D
3.气体溶解度的变化曲线
(1)图E:相同压强下,气体的溶解度随温度升高而减小;
(2)图F:相同温度下,气体的溶解度随压强增大而增大。
E F
4.固体物质的溶解度曲线(详见微专项6)
[例5] 在一定温度下,向一定量的不饱和氯化钠溶液中加入氯化钠固体。下列能正确反映该过程的是( )
B
其他反应曲线
[例6] 向装有一定质量CuO固体的烧杯中先加入稀硫酸,一段时间后再加入Ba(OH)2溶液,烧杯中固体的质量与加入试剂的质量关系如图,下列说法不正确的是( )
A.a→c段有水生成
B.b、d两点溶液中溶质的种类一定相同
C.c→e段溶液质量一定减小
D.向f点溶液中加入稀硫酸,烧杯中固体质量增大
C
[例7](2023河北)向盛有a g铜锌混合物的烧杯中加入稀硫酸,该过程中剩余固体与加入稀硫酸的质量关系如图所示。下列说法错误的是
( )
A.M点时,溶液中的溶质只有ZnSO4
B.N点时,生成气体的总质量达到最大
C.N→P过程中,溶液的pH逐渐增大
D.该铜锌混合物中锌的质量为(a-b)g
C
1.(2023邵阳)有关下列图像的描述,错误的是( )
D
A.表示向NaOH溶液中不断加水
B.表示足量红磷在盛满空气的密闭容器中燃烧
C.表示向HCl和CaCl2混合溶液中不断加入Na2CO3溶液
D.表示分别向等质量等溶质质量分数的稀盐酸中同时加入Fe粉和Zn粉至过量
2.(2023惠州惠东一模)向一定质量的硫酸铜溶液中不断加入铁粉。下列图像表示的对应变化关系正确的是( )
A
3.三个烧杯中分别装有等质量的金属铁、锌和铝,然后分别逐滴加入同浓度的盐酸,下列能正确反映产生氢气的质量与加入盐酸的质量关系的是( )
A
4.(2023重庆A)向盛有饱和石灰水的烧杯中逐渐加入少量生石灰(忽略水挥发和CO2影响),下列图像不正确的有( )
A.1个 B.2个
C.3个 D.4个
D
5.(2023通辽) 学会识图能发展化学思维。下列图像不能正确反映对应变化关系的是( )
A
A.向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B.向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C.向一定质量的氢氧化钠溶液中逐滴加入稀盐酸
D.向过氧化氢的水溶液中加入二氧化锰制氧气
6.如图四个图像不能正确反映对应变化关系的是( )
C
A.把NaOH和NH4NO3固体分别溶于水中
B.分别向等质量镁和铁中,逐渐加入溶质质量分数相同的稀硫酸至过量
C.向一定质量硝酸铜和硝酸银的混合溶液中逐渐加入锌粉
D.加热一定质量氯酸钾和二氧化锰的固体混合物
7.下面是同学们在复习中梳理得到的一组图像,其中图像与实验描述一致的是( )
A
A.将氢氧化钡溶液逐滴滴入稀硫酸中至过量
B.浓硫酸敞口放置一段时间
C.加热一定量氯酸钾和二氧化锰固体的混合物
D.等质量的镁、铁分别与溶质质量分数相等且足量的稀硫酸反应
8.(2022通辽)如下图所示的四个图像,能正确反映对应变化关系的是
( )
D
A.常温下,向一定质量的饱和石灰水中加入氧化钙
B.向部分变质的NaOH溶液中滴加稀盐酸至过量
C.氢气和氧气在密闭容器中燃烧
D.向等质量的氧化锌和碳酸锌中加入质量分数相同的稀盐酸
9.下列四个图像对应的变化过程正确的是( )
D
A.①气体物质的溶解度与温度和压强的关系
B.②浓硫酸长时间露置于空气中
C.③用等质量、等浓度的过氧化氢溶液分别制取氧气
D.④向足量的硫酸铜溶液中加入铁和镁固体混合物
10.常温下,向一定量的饱和石灰水中加入少量生石灰粉末,如图是溶液中溶质质量随时间变化的曲线,下列分析正确的是( )
A.ab段溶液始终处于饱和状态
B.生石灰溶解导致bc段溶质增加
C.c点时未溶解固体为加入的生石灰
D.d点溶质质量分数小于a点溶质质量分数
A
11.(2023渭南韩城模拟)在盛有CuSO4溶液的烧杯中,先后滴入NaOH溶液和稀硫酸,所得沉淀质量随加入试剂总质量的变化趋势如图所示。下列说法不正确的是( )
A.a点时溶液一定不是蓝色
B.b点时溶液中的溶质一定有两种
C.c点时溶液中CuSO4的量与最初烧杯中CuSO4的量一样多
D.加入试剂总质量为m g时,溶液中一定不存在NaOH
A
12.(2023安阳林州模拟)某同学想探究实验室制取二氧化碳反应后溶液的成分,他取适量反应后的滤液,向其中逐滴滴加碳酸钠溶液,并用pH传感器监测得到如图所示曲线。下列有关说法不正确的是( )
B
13.下列图像不能正确反映对应变化关系的是( )
B
A.一定量的镁在过量的氧气中充分燃烧
B.向稀硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液至过量
C.向等质量等浓度的稀盐酸中分别加入铝和镁至过量
D.加热一定量的高锰酸钾固体
