17.1电流与电压和电阻的关系

课件23张PPT。电流与电压和电阻的关系 第十七章 第１节电流与电压和电阻的关系 思考：如果要使灯泡变暗有何办法？1.电压是产生电流的原因2.电阻表示导体对电流的阻碍作用1.电压2.电阻电流思考：流过导体的电流与导体的电阻及加
在它两端的电压存在怎样的定量关
系呢？ 1.电压2.电阻电流1.在电路中，选择一段电路（电阻为R）作为研究对象。
2. 探究通过这段电路的电流、电压、电阻三者之间的关系。实验一：控制电阻一定，探究电流与电压的关系实验二：控制电压一定，探究电流与电阻的关系控制变量法 若电阻一定，电流与电压存在什么关系？
猜想依据是什么？一、探究电流与电压的关系 猜 想 实验中需要测量哪些物理量？1.测电阻两端电压，选择什么器材？
2.测通过电阻的电流，选择什么器材？
3.如何改变电阻两端电压？怎么操作？
4.滑动变阻器在实验中起到什么作用？

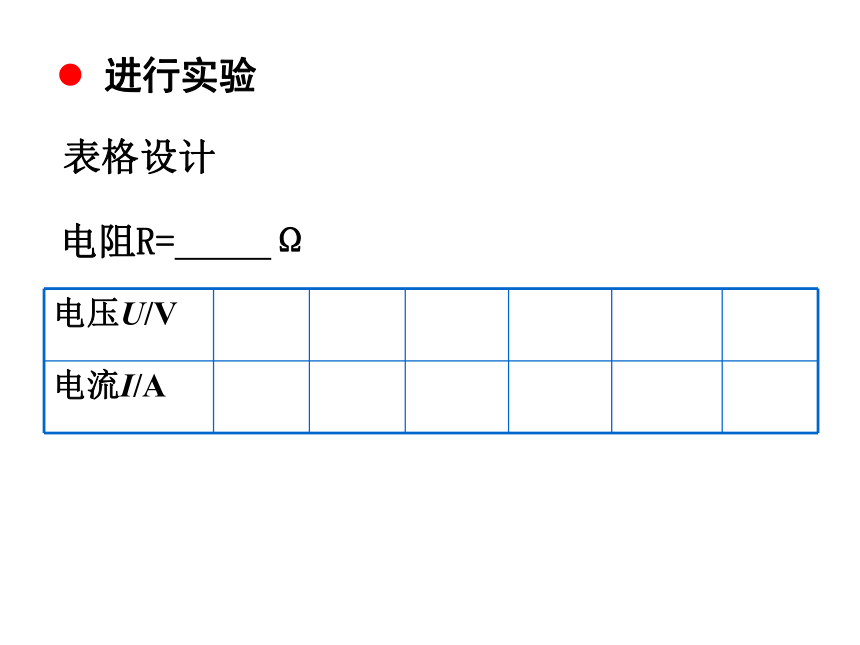

5.实验过程中的不变量是什么，如何控制其不变？ 设计实验改变研究对象R两端的电压电路图 设计实验 进行实验表格设计电阻R= Ω 进行实验电阻R 分析和论证绘制图象　　电阻一定时，通过导体的电流跟导体两端的电压成正比。 结论电路图 设计实验1.实验中变量是什么？不变量是什么？
2.在电路中如何改变电阻，选 用什么器材？怎么操作？
3.如何使电阻两端电压不变，如何控制其不变？
4.滑动变阻器在实验中起到什么作用？二、探究电流与电阻的关系控制电压一定，研究电流与电阻的定量关系。使R两端的电压保持不变 进行实验 分析和论证　　当电压一定时，通过导体的电流跟导体的电阻成反比。 结论Ｒ/ ΩI/AO240.２510.３3......．．．68.0.5.． 1. 电阻一定时，
电流跟电压成＿＿＿关系。正比 2. 电压一定时，
电流跟电阻成＿＿＿关系。反比电流、电压、电阻的关系某同学利用如图所示的电路探究“电流与电压、电阻的关系” 实验开始时，滑动变阻器的作用是_____。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。AVR1R2 保护电路 电阻
改变定值电阻两端的电压 例题精选如图是某同学研究电流与电阻关系的实物图。(1)实验时，将定值电阻R由2?换成4?，滑动变阻器R’的滑片户应向 (选填“左”或“右”)端移动才能使电阻R两端的电压保持不变。(2)上表是他的实验记录，分析表中数据可知，他在实验时，将电阻R两端的电压控制在 伏。（1）右 （2）2.4伏 例题精选如下图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验。
(1)连接电路时，开关应 ，并将滑动变阻器的滑片滑到 端。
(2)闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现
这种情况的原因可能是 。
(3)通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的
数据，你能得到的结论是 。
断开 电流表量程太大 在电阻一定时，电流与电压成正比 例题精选1.刘阳同学想利用
图甲所给实验器材，
探究电流与电压和
电阻的关系。(1)在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：A ,B 。
(2)在本实验中，若探究电流与电压的关系，应控制 不变，这种研究问题的方法叫做 。
(3)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是 和 。电流表正负接线柱接反滑动变阻器接在两个上接线柱动手动脑2.在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示（1）请用笔划线代替导线，按电路图将实物连接起来。
（2）小刚移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：________,使_______并记下电流值；再改接20Ω的电阻，重复上述实验。
（3）此实验得到的结论是_______。（2013雅安）在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的: A. 定值电阻 B. 小灯泡。( 1) 为了完成研究需要选择器材( 填序号“A” 或“B”) ; 理由是: .( 2) 用笔画线完成图中的实物电路连接 ( 3) 通过实验得出了下表( 一) 中的数据, 请读出图中两表的示数, 记在表中最后一列的空格处。表( 一)表( 二)( 4) 小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在电阻一定时, 导体中的电流随电压的增大而减少” 的结论。小乔观察并检查了小丽所连接的电路后, 告诉小丽??。你认为原因可能是。　3.某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是_____________________。不成反比没有保持电压一定
