人教版八年级物理上4.4光的折射课件

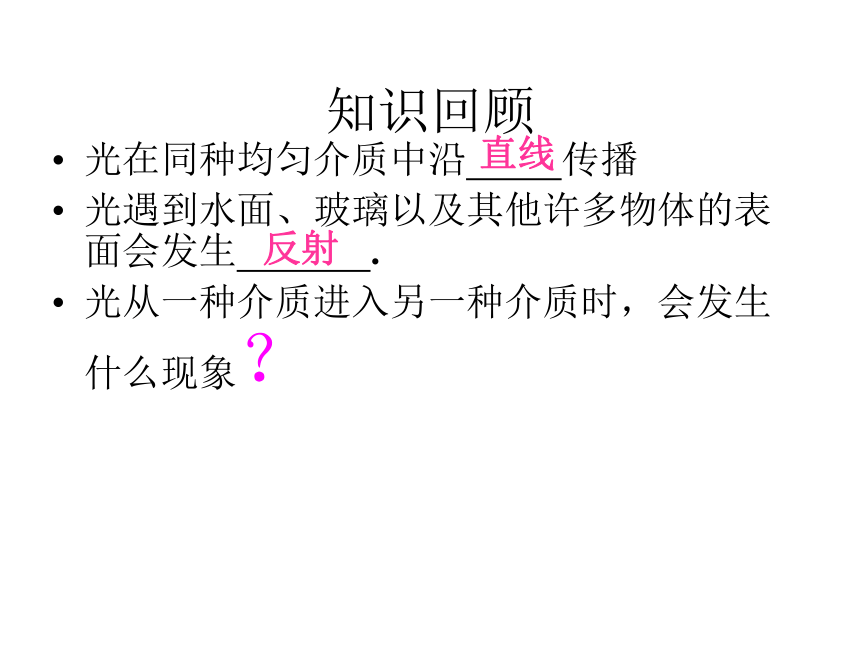

课件45张PPT。光的折射水中有一个塔桥的虚像。形成的原理是什么？光的反射什么叫光的反射?光在两种物质分界面上改变传播的方向又返回原来物质的现象知识回顾光在同种均匀介质中沿 传播
光遇到水面、玻璃以及其他许多物体的表面会发生 .
光从一种介质进入另一种介质时，会发生什么现象？

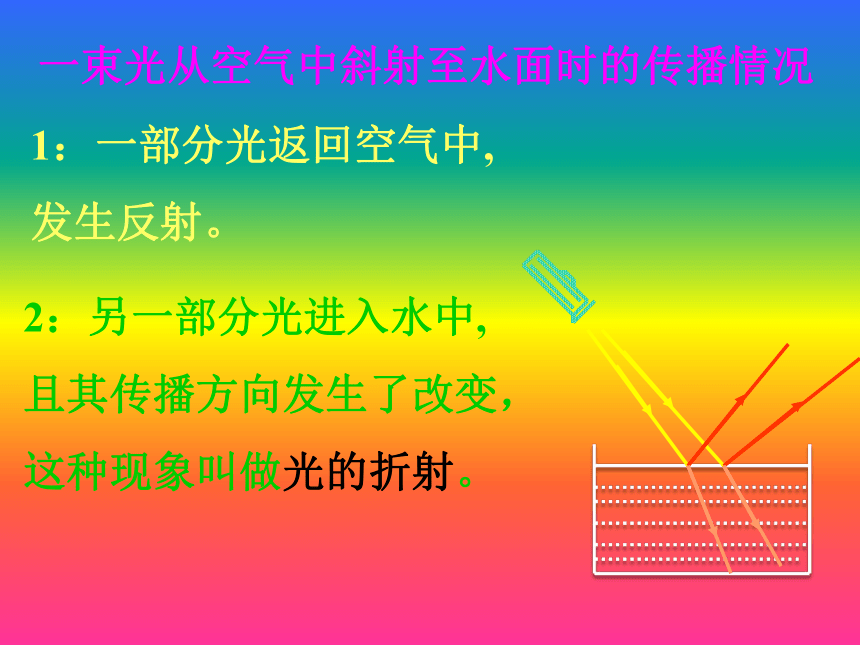

直线反射一束光从空气中斜射至水面时的传播情况1：一部分光返回空气中,
发生反射。2：另一部分光进入水中,
且其传播方向发生了改变，

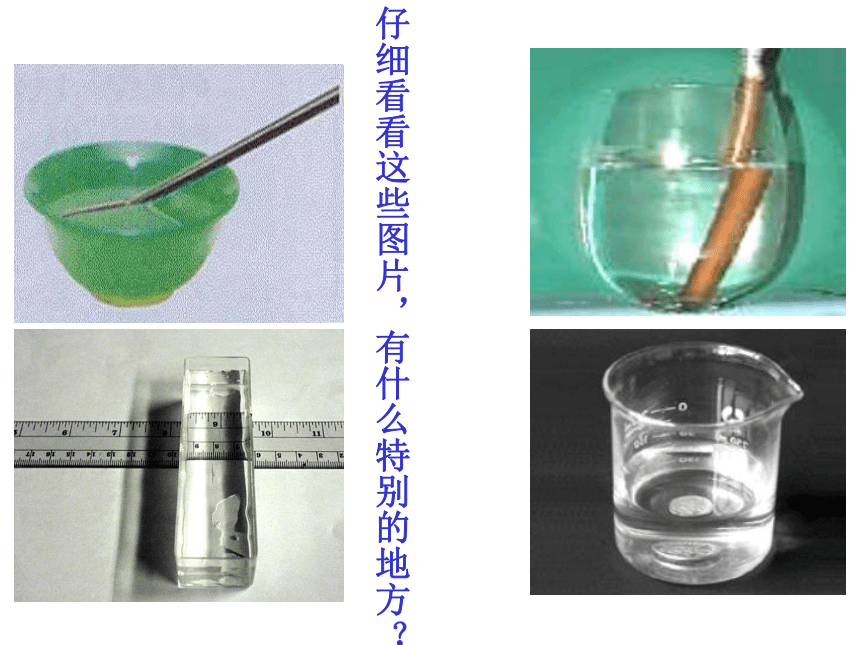

这种现象叫做光的折射。我们先来看几个有趣的折射现象筷子怎么折断了？看起来向上弯折仔细看看这些图片，有什么特别的地方？空气玻璃猜想：如图当光从空气中斜射入水中时，进入水中的
光线将沿什么方向行进？是向界面偏折？还是向法线
偏折？

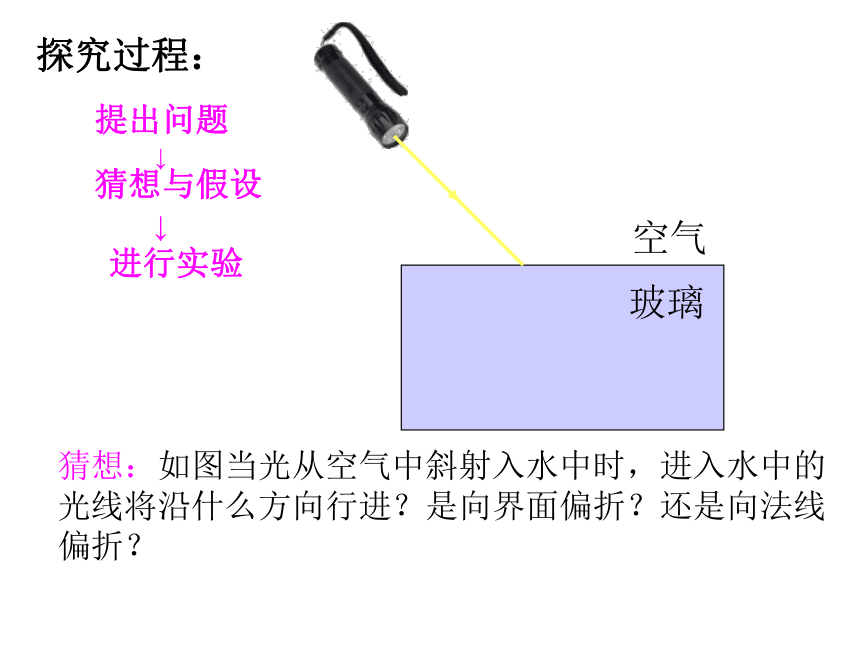

　　　探究过程：

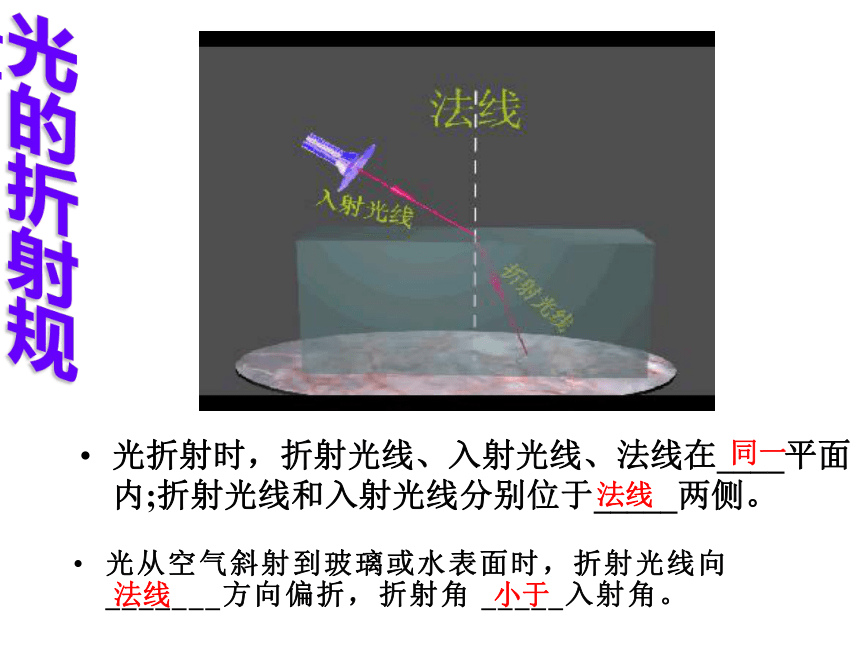

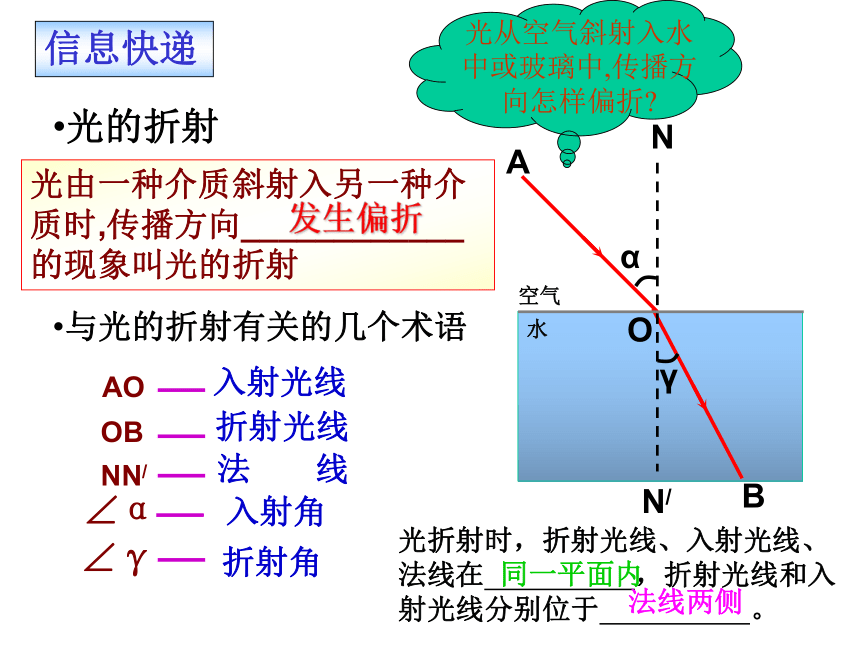

提出问题↓猜想与假设↓进行实验αγB空气水入射光线信息快递光的折射光由一种介质斜射入另一种介质时,传播方向____________的现象叫光的折射与光的折射有关的几个术语AO折射光线OB法 线NN/入射角折射角∠α∠γ发生偏折光从空气斜射入水中或玻璃中,传播方向怎样偏折?光折射时，折射光线、入射光线、法线在 ，折射光线和入射光线分别位于 。同一平面内法线两侧光折射时，折射光线、入射光线、法线在____平面内;折射光线和入射光线分别位于_____两侧。

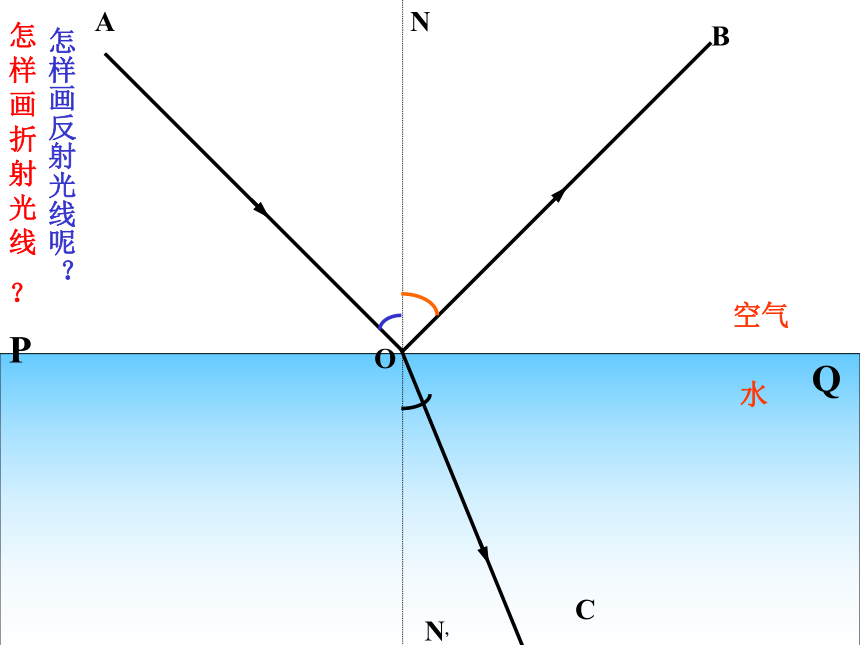

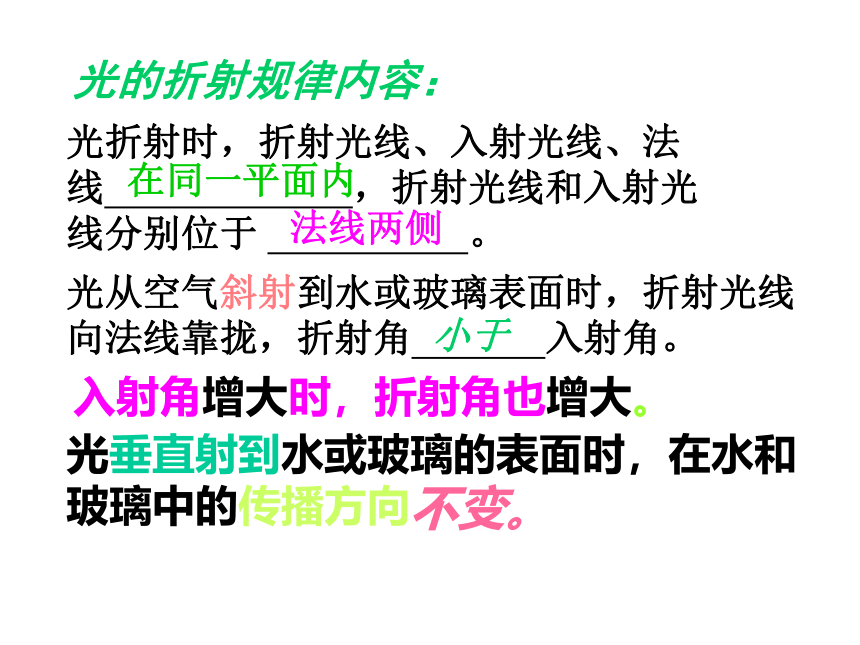

光从空气斜射到玻璃或水表面时，折射光线向_______方向偏折，折射角 _____入射角。光的折射规律同一法线法线小于光的折射规律内容：光折射时，折射光线、入射光线、法线 ，折射光线和入射光线分别位于 。 光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角 入射角。入射角增大时，折射角也增大。光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向不变。在同一平面内法线两侧小于怎样画反射光线呢？



怎样画折射光线
？空气水AAOBCNN,PQ光的折射规律入射角增大，折射角也______。增大光的折射规律 光垂直射到玻璃或水表面时，在玻璃或水中的传播方向_____。
不变空气水空气水光的折射规律返回光从玻璃中斜射入空气中，折射光线将向
偏折，折射角_____入射角。
远离法线大于交流与评价2、当光从玻璃（或水）斜射入空气时，折射光线＿ ＿（偏向/偏离）法线方向。4、当光从一种介质射入另一种介质时,入射光线、折射光线和法线在_______平面内。折射光线和入射光线分别位于法线两侧。441、当光从空气斜射向玻璃(或水)中时，折射光线＿＿＿（偏向/偏离）法线方向3 、当光垂直射入玻璃（或水）中时，传播方向＿＿＿ 偏向偏离不变同一5、折射光路是可逆玻璃砖错思考：光路图对吗？12空气空气光怎样传播？玻璃砖解释现象PP’硬币为何可以再看到?我们看到的水中物体是变浅了还是变深了?怎样才能叉到鱼？学以致用渔民叉鱼时，总是要向看到的鱼的下方 叉才能叉到鱼 解释现象PP’水中的筷子为什么会偏折?在水中潜水员看到的海面上空的气球比气球的实际位置 水.高.空气看到的气球在折射光线的反向延长线上. 因为光的折射，我们从水下看岸上的物体，他变高还是变矮呢？答：变高折射形成的美妙现象池水变浅 看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去生活·物理·社会水中的海龟看岸上的树，树变高还是变矮海市蜃楼光经过不均匀的大气时发生折射，形成的虚像。海市蜃楼怎样形成的？光的折射返回钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸 １、有一光线斜射入水中，下图中折射光线正确的是（ ）。 ABCD练习B 2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ ？法线空气 玻璃3、当一束从玻璃斜射到空气中，试根据光的反射和折射定律判断介质、入射光线、法线、反射光线及折射光线。界面
1、当光从一种介质 入另一种介质中时，光的传播方向要发生变化；只有当光 射入介质表面时，光的传播方向才不变，这时入射角等于 ，折射角等于 。
2、光从空气斜射入水折射角 （填“大于”、“小于”或“等于”）入射角，若入射角减小，折射角 （填“增大”、“减小”或“不变”） 。
3、池水看起来比实际的深度浅，是由于光从水中射入空气时发生了 ，看到的是实际池底的
像。斜射垂直0o0o小于减小折射虚课堂练习5、下图表示 一光线从空气斜射入水中时发生反射和折射的光路图，其中正确的是：（ ）4、正确表示光从空气射入玻璃的是（ ）CＣ6、下列现象不属折射的是（ ）
A、看湖水深度比实际浅
B、看斜插水中的筷子向上折
C、站在水中看到腿变短了
D、平静的水面映出岸上景物D7 、如图所示，一束光沿AO 方向由空气射向水面，经折射后可能照亮水中的 　点。H选做8、在图２中，请大致画出光线经水面和三棱镜折射后，进入空气的光路图。一束光线在空气和玻璃两种介质表面发生反射和折射，请在图中标出入射光线、反射光线、折射光线的方向。判断入射角、折射角的大小及玻璃在界面的哪一方。AGDCOFEB30°20°60°古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀大气时发生 而成的像，太阳的实际位置在图中 位置（选填甲或乙）地球地平线甲乙看到的太阳在折射光线的反向长线上折射乙一光线由空气斜射手水中，入射角为300 ，在水面上同时产生反射和折射，此时，折射光线与反射光线之间的夹角的大小一定 （ ）A、小于300
B、大于300，小于600
C、大于600，小于1200
D、大于1200，小于1500空气水1200D300如图所示的军事观察孔，图中虚线表示空气孔的观察范围，现在在孔中嵌入玻璃砖后，观察范围将 变大 观察点不变，进入观察点的边缘光线不变如图池内无水时，射灯发出一束光照在池壁上，在S点形成一个亮斑。现往池内注水，水面升到a位置时，站在池边的人看到亮斑的位置在P点，水面上升到b位置时，人看到亮斑的位置在Q点。则P点在S的 方，Q点在S的 方。 射灯abS水面到a处时，光在水面发生折射。水面到b处时，光在水中直线传播，照亮S点。视深度小于实际深度。下上
