数学评优课件-中心投影和平行投影

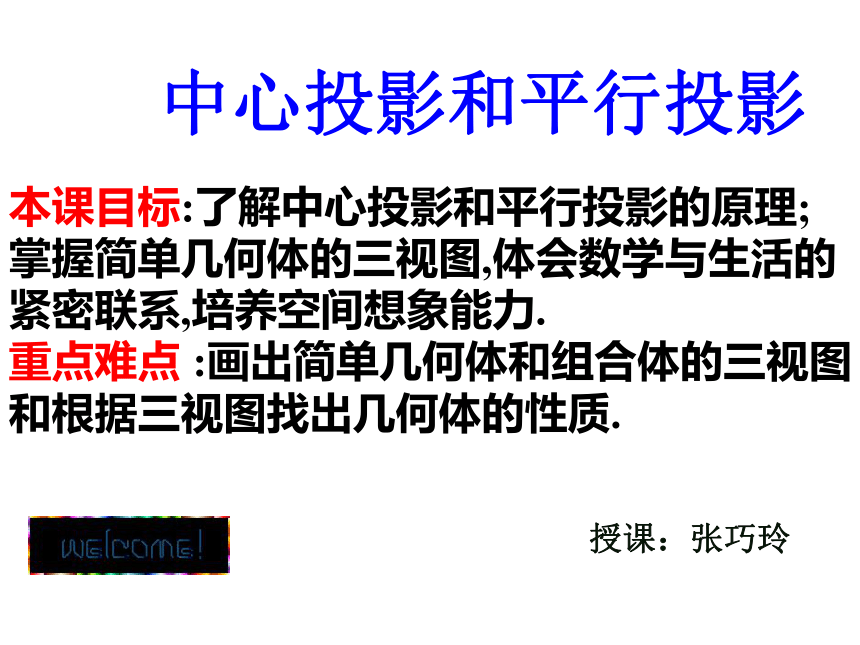

课件24张PPT。中心投影和平行投影授课：张巧玲本课目标:了解中心投影和平行投影的原理;
掌握简单几何体的三视图,体会数学与生活的
紧密联系,培养空间想象能力.
重点难点 :画出简单几何体和组合体的三视图

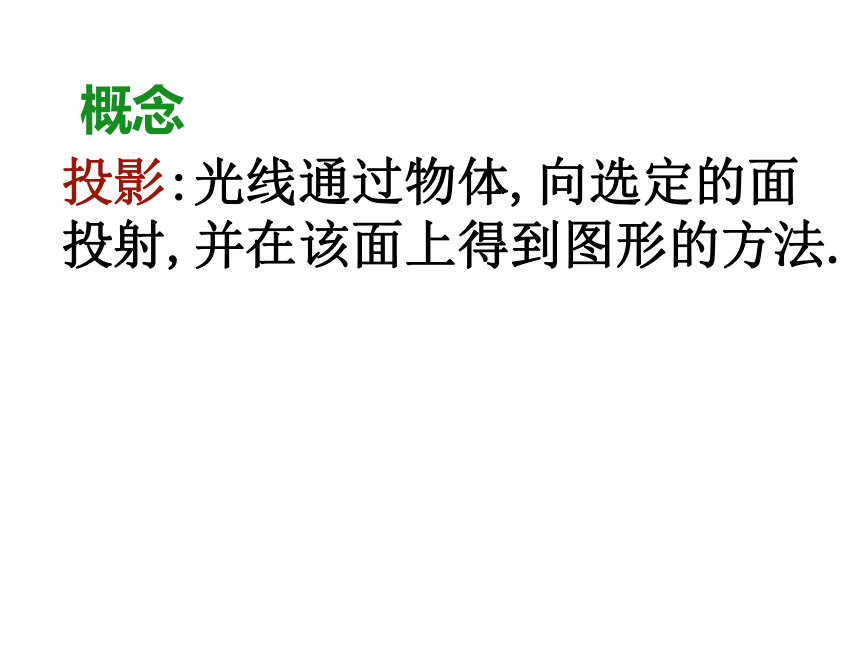

和根据三视图找出几何体的性质.投影:光线通过物体,向选定的面

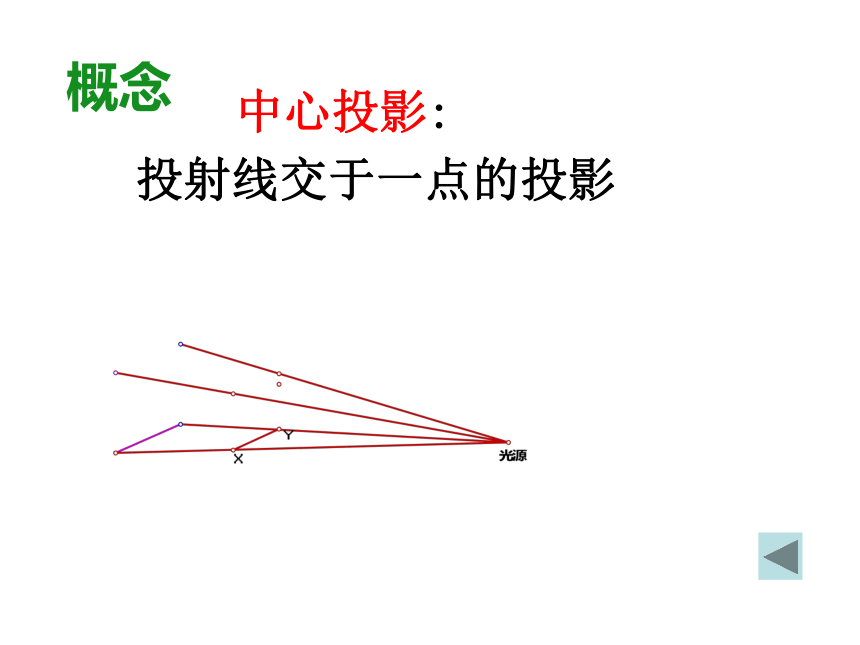

投射,并在该面上得到图形的方法.概念中心投影:投射线交于一点的投影概念

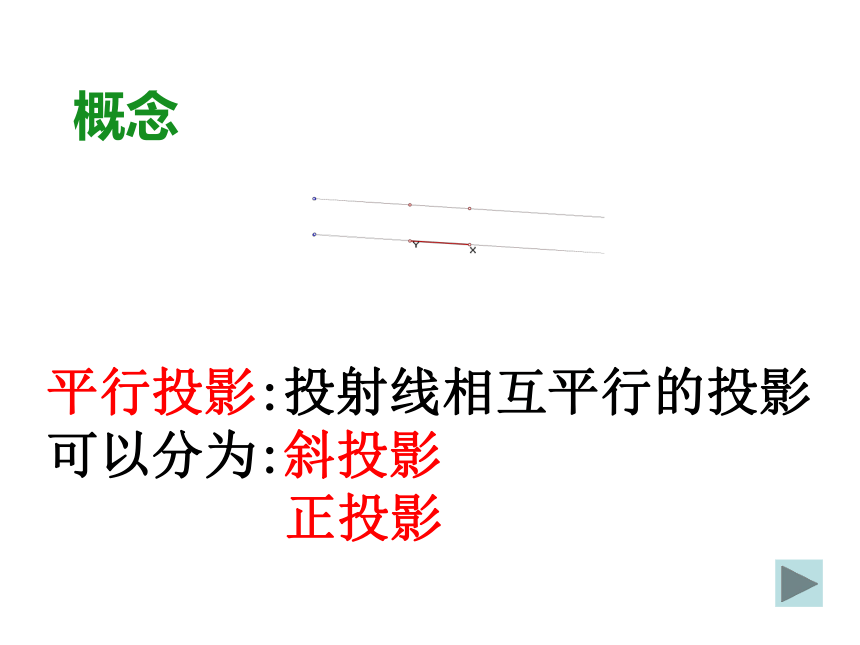

平行投影:投射线相互平行的投影
可以分为:斜投影
正投影概念

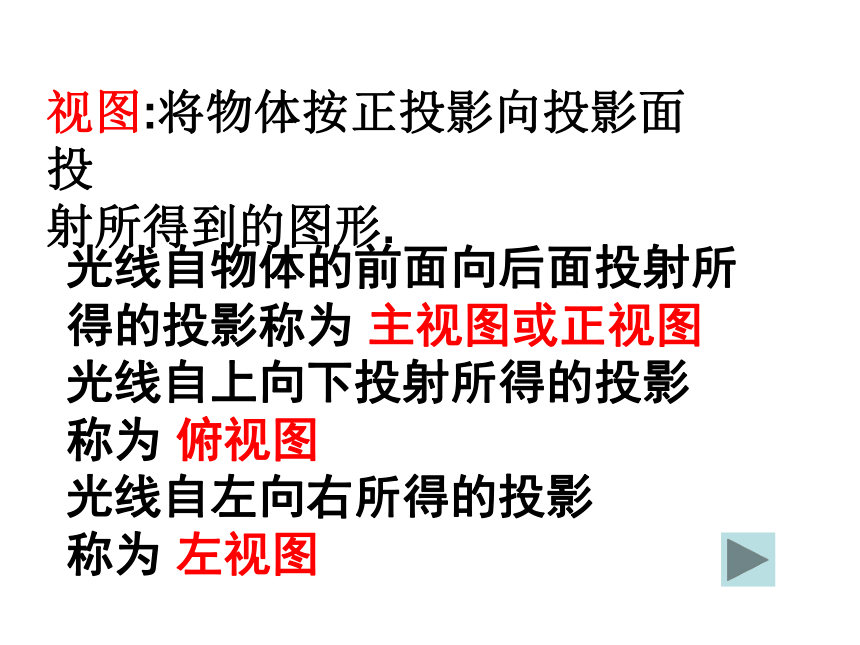

光线自物体的前面向后面投射所
得的投影称为 主视图或正视图
光线自上向下投射所得的投影
称为 俯视图
光线自左向右所得的投影
称为 左视图视图:将物体按正投影向投影面投

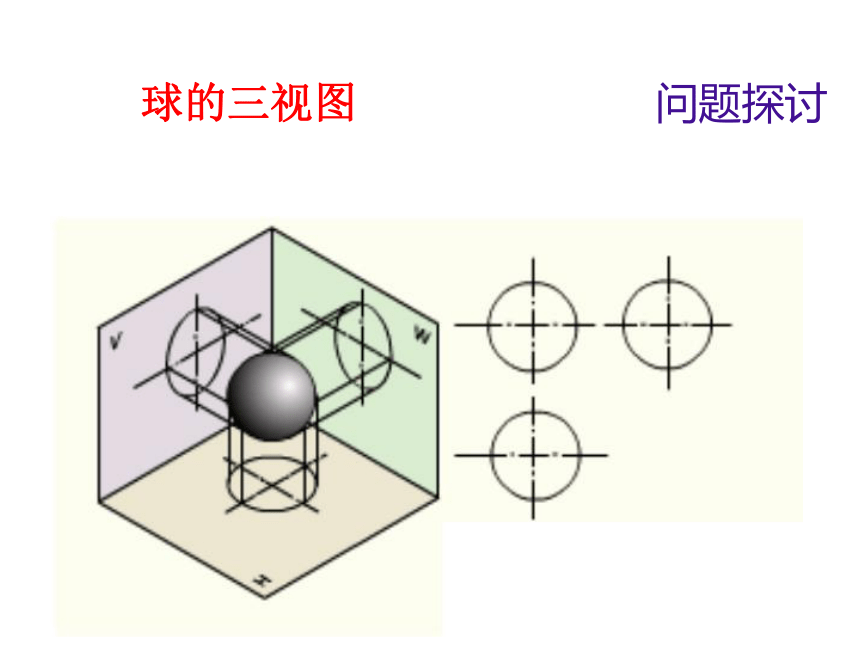

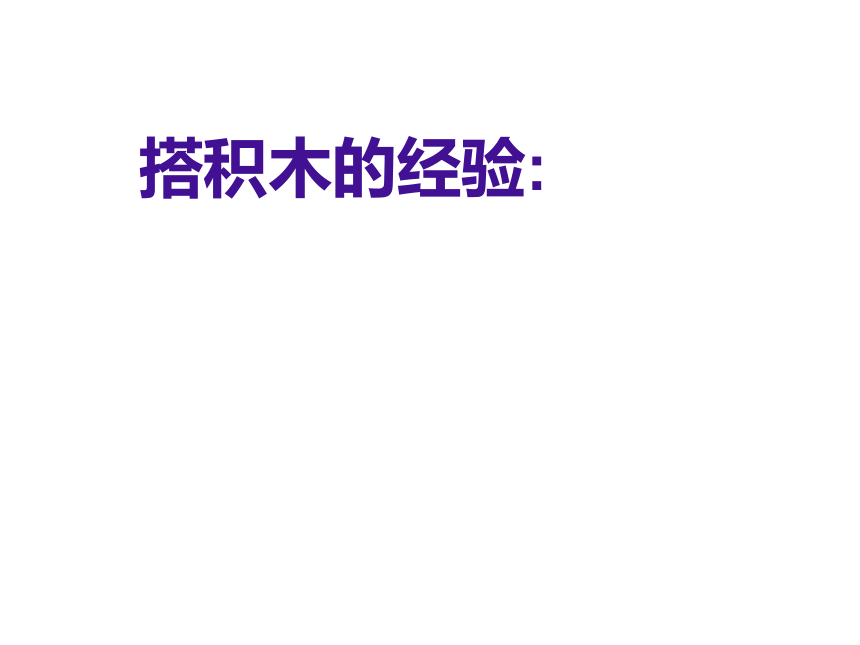

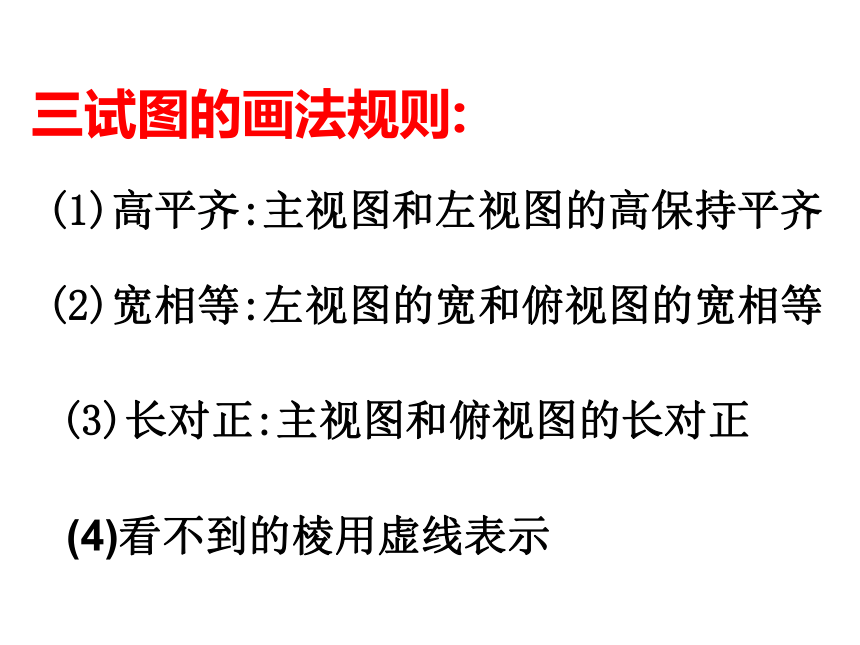

射所得到的图形.搭积木的经验:三试图的画法规则:(1)高平齐:主视图和左视图的高保持平齐(2)宽相等:左视图的宽和俯视图的宽相等(3)长对正:主视图和俯视图的长对正(4)看不到的棱用虚线表示球的三视图 问题探讨圆柱的三视图 问题探讨
圆锥的三视图问题探讨

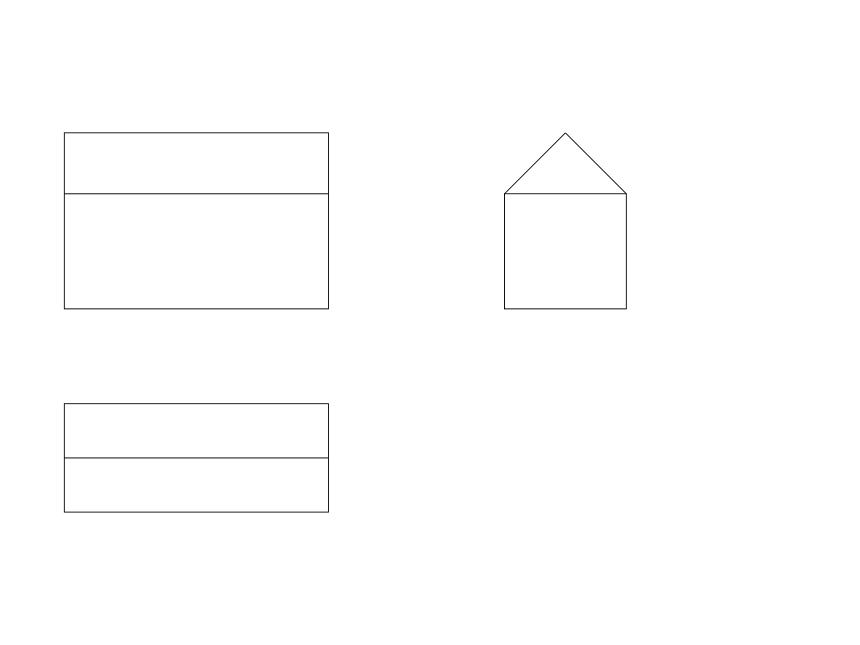

例1:画出下列几何体的三视图:例题讲解例题讲解例题讲解课堂练习:书第13页练习1(1)口答:桌上放者一个圆柱和一个长方体,
请说出三幅图分别是从哪个方向看到的?(1)(2)(3)口答:一个几何体某一方向的视图是圆,
则它不可能是( )A 球 B 圆锥
C 圆柱 D 长方体D拓展思维与能力培养：例2 如图(1)是几个小正方体所搭几何体的俯视图,小正方形的数值表示在该位置小正方块的个数,请画出这个几何体的主视图和左视图.1212拓展思维与发散思维书第14页练习3:引申:该建筑共有 个房间.小结:投影:中心投影和平行投影
物体的三视图:高平齐,宽相等,长对正
谢 谢 大 家
