第2节电流的测量

浙教版电流的测量练习
　
一．选择题（共10小题）
1．D 2．B 3．A 4．B 5．D 6．C 7．C 8．A 9．C 10．C
二．解答题（共15小题）
11．1秒内通过导体横截面的电荷量I= 2300W=UQG1+G2 12．C电荷电流 13．变为0变小变为0内 14．A化学深度距离 15．I= 20nSvtenSvtenSvenv 16．电荷的定向移动正电荷负电荷正、负电荷正电荷定向移动正极负极相反自由电子相反B单向导电性发光二极管 17．C电荷电流 18．AB1.6V水果电池的电压可能与水果的种类有关；水果电池的电压可能与铁片与铜片间的距离有关 19．设想不成立，电路是电流流通的必要条件没道理，用电时消耗了发电厂提供的电能，转化为了其它能量 20．将滑动变阻器滑片移到使接入电路的电阻最大的位置，接通开关，观察电流表示数．调节滑动变阻器的滑片，改变接入电路的电阻值，观察电流表示数会不会发生变化． 21．0-3A（大量程）L2460C 22．　略　　 23．所选量程太大正负接线柱接反了320 24．0-3AL2460 25．L10.36不行所测电流大于电流表量程浙教版电流的测量练习

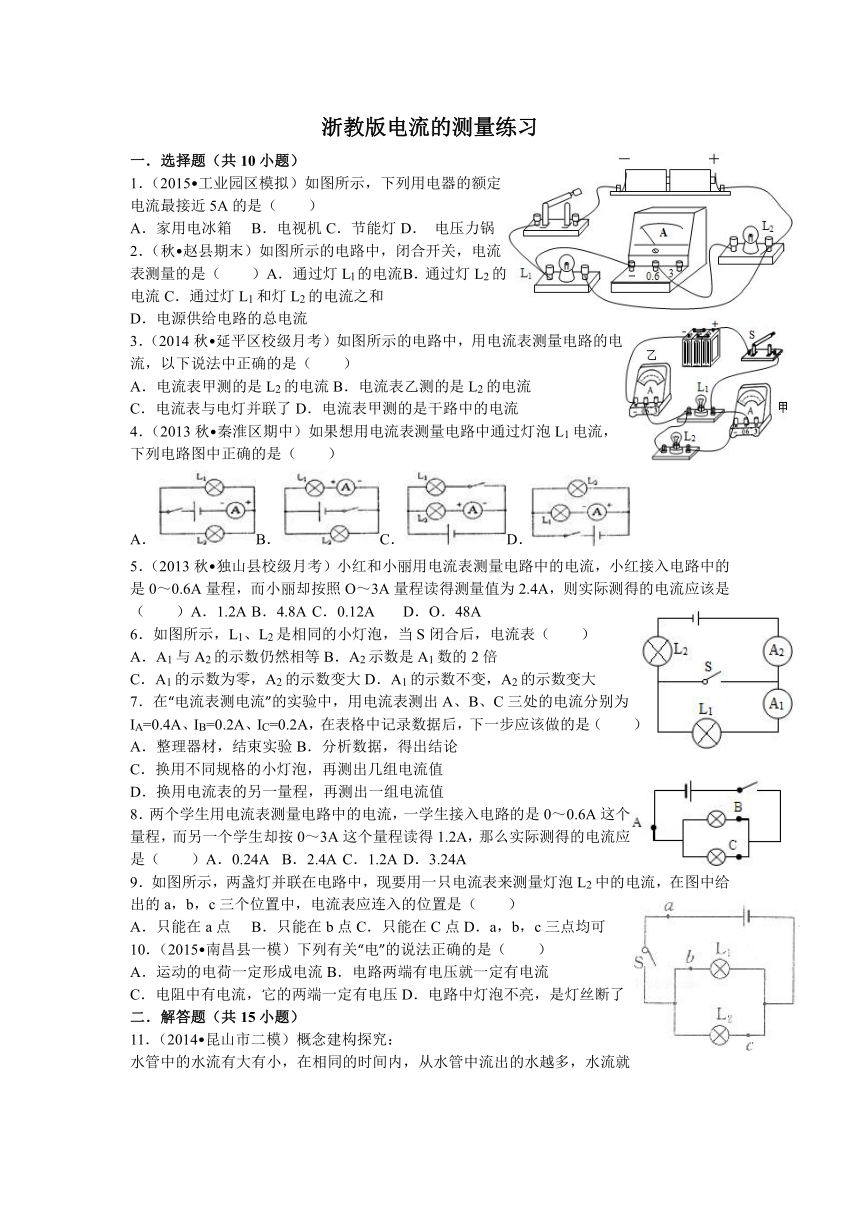

一．选择题（共10小题）
1．（2015 工业园区模拟）如图所示，下列用电器的额定电流最接近5A的是（　　）
A．家用电冰箱 B．电视机C．节能灯D． 电压力锅
2．（秋 赵县期末）如图所示的电路中，闭 ( http: / / www.21cnjy.com )合开关，电流表测量的是（　　）A．通过灯Ll的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
3．（2014秋 延平区校级月考）如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流
C．电流表与电灯并联了D．电流表甲测的是干路中的电流
4．（2013秋 秦淮区期中）如果想用电流表测量电路中通过灯泡L1电流，下列电路图中正确的是（　　）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com )D．
5．（2013秋 独山县校级月考）小红和小 ( http: / / www.21cnjy.com )丽用电流表测量电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照O～3A量程读得测量值为2.4A，则实际测得的电流应该是（　　）A．1.2A B．4.8A C．0.12A D．O．48A
6．如图所示，L1、L2是相同的小灯泡，当S闭合后，电流表（　　）
A．A1与A2的示数仍然相等B．A2示数是A1数的2倍
C．A1的示数为零，A2的示数变大D．A1的示数不变，A2的示数变大
7．在“电流表测电流”的实验中，用电流表测 ( http: / / www.21cnjy.com )出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（　　）A．整理器材，结束实验B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
8．两个学生用电流表测量电 ( http: / / www.21cnjy.com )路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A这个量程读得1.2A，那么实际测得的电流应是（　　）A．0.24A B．2.4A C．1.2A D．3.24A
9．如图所示，两盏灯并联在电路中，现要用一只电流表来测量灯泡L2中的电流，在图中给出的a，b，c三个位置中，电流表应连入的位置是（　　）
A．只能在a点 B．只能在b点C．只能在C点 D．a，b，c三点均可
10．（2015 南昌县一模）下列有关“电”的说法正确的是（　　）
A．运动的电荷一定形成电流B．电路两端有电压就一定有电流
C．电阻中有电流，它的两端一定有电压D．电路中灯泡不亮，是灯丝断了
二．解答题（共15小题）

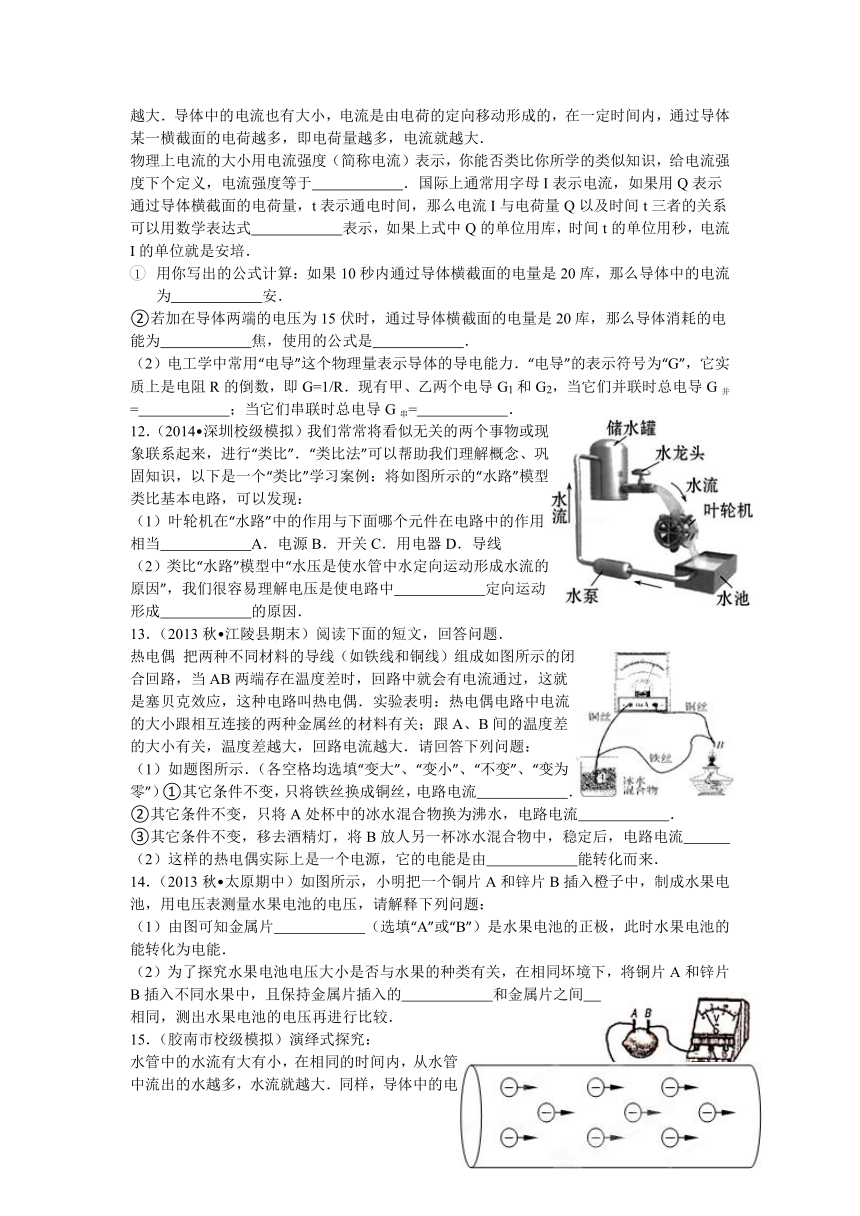

11．（2014 昆山市二模）概念建构探究：
水管中的水流有大有小，在相同的时间内， ( http: / / www.21cnjy.com )从水管中流出的水越多，水流就越大．导体中的电流也有大小，电流是由电荷的定向移动形成的，在一定时间内，通过导体某一横截面的电荷越多，即电荷量越多，电流就越大．
物理上电流的大小用电流强度（简称电 ( http: / / www.21cnjy.com )流）表示，你能否类比你所学的类似知识，给电流强度下个定义，电流强度等于　　　　　　．国际上通常用字母I表示电流，如果用Q表示通过导体横截面的电荷量，t表示通电时间，那么电流I与电荷量Q以及时间t三者的关系可以用数学表达式　　　　　　表示，如果上式中Q的单位用库，时间t的单位用秒，电流I的单位就是安培．
用你写出的公式计算：如果10秒内通过导体横截面的电量是20库，那么导体中的电流
为　　　　　　安．
②若加在导体两端的电压为15伏时，通过导体横截面的电量是20库，那么导体消耗的电能为　　　　　　焦，使用的公式是　　　　　　．
（2）电工学中常用“电导”这个物理 ( http: / / www.21cnjy.com )量表示导体的导电能力．“电导”的表示符号为“G”，它实质上是电阻R的倒数，即G=1/R．现有甲、乙两个电导G1和G2，当它们并联时总电导G并=　　　　　　；当它们串联时总电导G串=　　　　　　．
12．（2014 深圳校级模拟）我们常常将看 ( http: / / www.21cnjy.com )似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是一个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：
（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当　　　　　　A．电源B．开关C．用电器D．导线
（2）类比“水路”模型中“ ( http: / / www.21cnjy.com )水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中　　　　　　定向运动形成　　　　　　的原因．
13．（2013秋 江陵县期末）阅读下面的短文，回答问题．
热电偶 把两种不同材料的 ( http: / / www.21cnjy.com )导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A、B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
（1）如题图所示．（各空格均选填“变大”、“变小”、“不变”、“变为零”）①其它条件不变，只将铁丝换成铜丝，电路电流　　　　　　．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流　　　　　　．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流　　　　　　
（2）这样的热电偶实际上是一个电源，它的电能是由　　　　　　能转化而来．
14．（2013秋 太原期中）如图所示，小明把一个铜片A和锌片B插入橙子中，制成水果电池，用电压表测量水果电池的电压，请解释下列问题：
（1）由图可知金属片　　　　　　（选填“A”或“B”）是水果电池的正极，此时水果电池的　　　　　　能转化为电能．
（2）为了探究水果电池电压大小是否与水 ( http: / / www.21cnjy.com )果的种类有关，在相同坏境下，将铜片A和锌片B插入不同水果中，且保持金属片插入的　　　　　　和金属片之间　　　　　　相同，测出水果电池的电压再进行比较．
15．（胶南市校级模拟）演绎式探究：
水管中的水流有大有小，在相同的时间内， ( http: / / www.21cnjy.com )从水管中流出的水越多，水流就越大．同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫电流强度，简称电流．物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为　　　　　　．如果导体中的电流为2A，那么10秒内通过导体横截面的电荷量是　　　　　　库．晓丽同学在掌握了上述知识后，经查阅资料知道：通过导体单位截面积的电流称为电流密度，用J来表示，那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：①假设电子沿着截面积为S的金属导体运动：
②假设这些电子均以漂移速度υ运动， ( http: / / www.21cnjy.com )若流过金属导体单位体积的电子数为n，每个电子所带的电荷量为e，导体的横截面积为S，晓丽推导出了导体中电流密度J的数学表达式．过程如下：A．在时间t内，通过导体某一截面的电子数为N=　　　　　　．
B．在时间t内，通过圆柱体底面的电荷量Q=　　　　　　．
C．在时间t内，通过圆柱体的电流为I=　　　　　　．D．电流密度J=　　　　　　．
16．电流（1）电流形成的原因：　　　　　　．
（注：电路中有电流时，发生定向移动的可能是　　　　　　、也可能是　　　　　　、还可能是　　　　　　．）
（2）规定：　　　　　　的方向为电流方向．按此规定：
①电路闭合时，在电源外部，电流方向为：　　　　　　→用电器→　　　　　　．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向　　　　　　．
金属导电靠的是　　　　　　，因此在导线中自由电子定向移动方向与电流方向　　　　　　．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为　　　　　　
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
（3）电路中有持续电流和条件：①有电源；②电路是通路
（4）二极管（在电路图中的符号：） 的特点：　　　　　　．有些二极管会发光叫　　　　　　．
17．学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．
我们常常将看似无关的两个事物或现象联系起 ( http: / / www.21cnjy.com )来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：
（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？　　　　　　．A．电源B．开关C．用电器D．导线
（2）类比“水路”模型中“水压是使水 ( http: / / www.21cnjy.com )管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中　　　　　　定向运动形成　　　　　　的原因．
18．（2014秋 黄梅县校级月考）电学课中，老师曾讲过“水果电池”，激发了同学们的探究热情．
（1）小欢把铜片和锌片插入柠檬中，再连 ( http: / / www.21cnjy.com )上电压表，她惊喜地发现电压表转动起来了（如图1）．则柠檬电池外部的电流方向是从　　　　　　经过电压表流向　　　　　　．
（2）小刚把两个水果电池串联起 ( http: / / www.21cnjy.com )来，再用电压表测量电压．示数如图2．则电压为　　　　　　．（3）你认为影响水果电池电压的因素可能有哪些？试写出两条．　　　　
19．（2015 江西模拟）阅读下面“一分钟幽默”，回答相关问题：
一、《把电留住》 儿子：爸爸，电灯为什么要用两根线？
爸爸：一根来电，一根还要让电回去．
儿子：那把这一根剪断，只让电来，不让它回去，咱家就再也不会停电了．
儿子的设想能成立吗？为什么？
二、《不交电费》
小苏说水从自来水厂流出来，水龙头就有水 ( http: / / www.21cnjy.com )流出来，我们就该交水费；而生活用电，电从发电厂通过一根电线流过来后又从另一根电线流回去了，而且电流又没有减小，所以我们不该交电费．
你认为他说的话有道理吗？为什么？
20．王兵同学在探究“电流与哪些因素有关” ( http: / / www.21cnjy.com )的实验中，首先猜想到电流通过导体会受到阻碍作用，当导体的电阻发生变化时，电流也会发生变化．王兵同学选择了如图所示的几种实验器材探究电压不变时否随电阻变化．
（1）请帮他设计实验并用笔画线将图的实验器材连接成正确的实验电路．
（2）为了探究电流是否会随电阻变化，并且已经按设计的电路连接好了电路，应该怎样进行实验？请写出主要的实验步骤．①　　　　　　②　　　　　　
（3）按王兵同学选择的器材进行实验探究，在操作过程中有没有什么特别应该注意的问题？
（4）王兵同学选择这些器材进行探究有没有不合适的地方？请你提出一些改进的建议．
21．（2015 洪湖市一模）在用电流表测电流的实验中：
（1）电流表应先用　　　　　　量程试触；
（2）若某同学连接的电路如图 ( http: / / www.21cnjy.com )甲所示，则电流表测的是灯　　　　　　的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　　　　　　mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是　　　　　　．
A．电流表内部开路B．开关处接触不良C．电流表被短路D．电源供电不足．
22．（2015秋 丹东校级月考）用电流表测电流的实验中，某同学用了如图中的接法来测灯泡的电流．
（1）该图要用电流表测B灯的电流，其中电流表的连接有什么错误？
（2）现要测通过A灯的电流，只允许变动其中一条导线的一个端点的连接位置，请在图中用虚线标出，在原线上画×．
（3）在（2）已改动的基础上，若要测A、B两灯的电流之和而且又允许再变动一根导线上一个端点的连线位置，请在图中再用虚线标出，在原线上画×．
23．（2015秋 天津校级月考）某实 ( http: / / www.21cnjy.com )验小组的几个成员做“用电流表测电流”的实验，小花把电流表串接在电路中，闭合开关，电流表的示数如图1，请你帮助她分析实验中存在的问题是　　　　　　，小刚把电流表串接在电路中，闭合开关，电流表的示数如图2，请你帮助他分析实验中存在的问题是　　　　　　，他们认真学习了电流表使用方法后，将电流表正确接入电路中，电流表的示数如图3，这时电流表的读数是　　　　　　mA．
24．（2015秋 红安县校级月考）在用电流表测电流的实验中：
（1）电流表应先用　　　　　　量程试触；
（2）若某同学连接的电路如图甲所示，则 ( http: / / www.21cnjy.com )电流表测的是灯　　　　　　的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　　　　　　mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线．
25．（2014秋 江阴市校级期中）如图甲所示，是用电流表测量电流的实物连接图．（已知：灯“L1”的电阻大于灯“L2”的电阻）
( http: / / www.21cnjy.com )
（1）由图甲可知，电流表测量的是通过灯泡 ( http: / / www.21cnjy.com )　　　　　　的电流（选填“L1”或“L2”）；如果电流表示数如图乙所示，则测出的电流是　　　　　　A；
（2）如果要用电流表测干路电流，小明认为只需 ( http: / / www.21cnjy.com )将导线b连接到电流表的负接线柱上（如图丙所示）．你认为他这样做是否可行？　　　　　　．请你说明理由：　　　　　　．
