江苏省响水中学2015-2016学年高二上学期期中考试物理试题（选修） Word版含答案

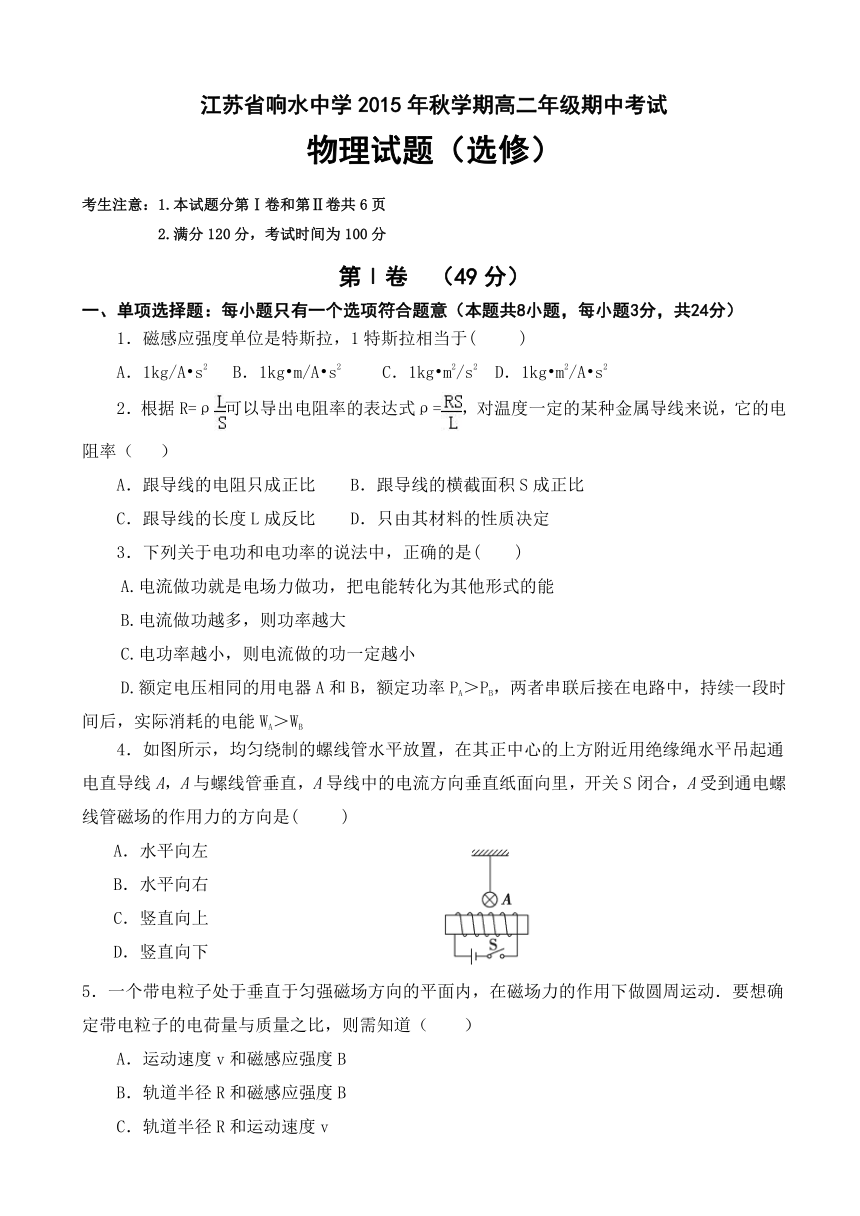

江苏省响水中学2015年秋学期高二年级期中考试
物理试题（选修）
考生注意：1.本试题分第Ⅰ卷和第Ⅱ卷共6页
2.满分120分，考试时间为100分
第Ⅰ卷 （49分）
一、单项选择题：每小题只有一个选项符合题意（本题共8小题，每小题3分，共24分）
1．磁感应强度单位是特斯拉，1特斯拉相当于( )
A．1kg/A s2 B．1kg m/A s2 C．1kg m2/s2 D．1kg m2/A s2
2．根据R=ρ可以导出电阻率的表达式ρ=，对温度一定的某种金属导线来说，它的电阻率（ 　）
A．跟导线的电阻只成正比 B．跟导线的横截面积S成正比
C．跟导线的长度L成反比 D．只由其材料的性质决定
3．下列关于电功和电功率的说法中，正确的是( )
A.电流做功就是电场力做功，把电能转化为其他形式的能
B.电流做功越多，则功率越大
C.电功率越小，则电流做的功一定越小
D.额定电压相同的用电器A和B，额定功率PA＞PB，两者串联后接在电路中，持续一段时间后，实际消耗的电能WA＞WB
4．如图所示，均匀绕制的螺线管水 ( http: / / www.21cnjy.com )平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是(　 　)
A．水平向左
B．水平向右
C．竖直向上
D．竖直向下
5．一个带电粒子处于垂直于匀强磁场方向的平面内，在磁场力的作用下做圆周运动．要想确定带电粒子的电荷量与质量之比，则需知道（ 　）
A．运动速度v和磁感应强度B
B．轨道半径R和磁感应强度B
C．轨道半径R和运动速度v
D．磁感应强度B和运动周期T

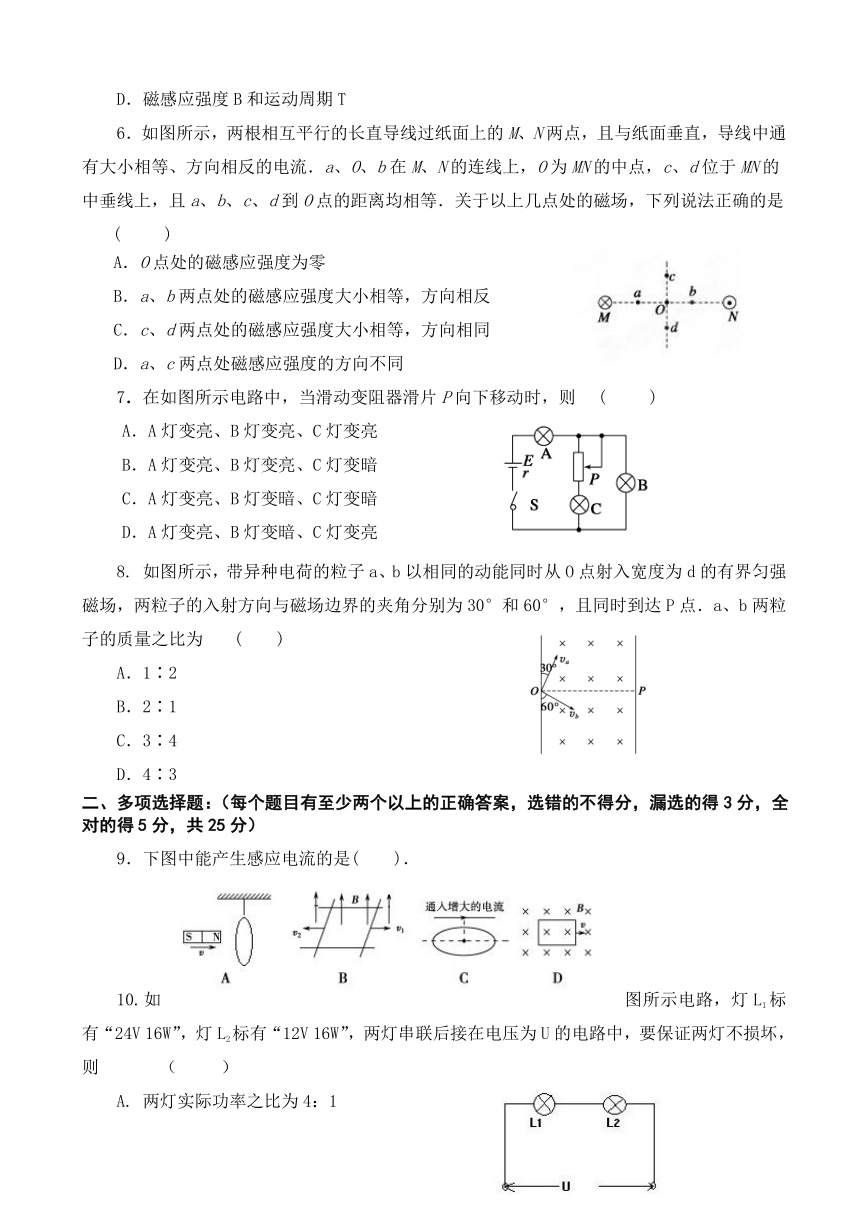

6．如图所示，两根相互平行的长直导 ( http: / / www.21cnjy.com )线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是 (　 　)
A．O点处的磁感应强度为零
B．a、b两点处的磁感应强度大小相等，方向相反
C．c、d两点处的磁感应强度大小相等，方向相同
D．a、c两点处磁感应强度的方向不同
7．在如图所示电路中，当滑动变阻器滑片P向下移动时，则 (　 　)
A．A灯变亮、B灯变亮、C灯变亮
B．A灯变亮、B灯变亮、C灯变暗
C．A灯变亮、B灯变暗、C灯变暗
D．A灯变亮、B灯变暗、C灯变亮
8. 如图所示，带异种电荷的粒子a ( http: / / www.21cnjy.com )、b以相同的动能同时从O点射入宽度为d的有界匀强磁场，两粒子的入射方向与磁场边界的夹角分别为30°和60°，且同时到达P点．a、b两粒子的质量之比为 (　 )
A．1∶2
B．2∶1
C．3∶4
D．4∶3
多项选择题：（每个题目有至少两个以上的正确答案，选错的不得分，漏选的得3分，全对的得5分，共25分）
9．下图中能产生感应电流的是(　　)．
10.如图所示电路 ( http: / / www.21cnjy.com )，灯L1标有“24V 16W”，灯L2标有“12V 16W”，两灯串联后接在电压为U的电路中，要保证两灯不损坏，则 （ ）
A. 两灯实际功率之比为4：1
B.电压U的最大值为30V
C.灯L1两端电压与总电压U 之比为4：5
D.U=36V时，灯L1、L2均正常发光
11．如图所示，一带电小球在一 ( http: / / www.21cnjy.com )正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是 (　 　)
A．小球一定带正电
B．小球一定带负电
C．小球的绕行方向为顺时针
D．改变小球的速度大小，小球将不做圆周运动
12．下表列出了某品牌电动 ( http: / / www.21cnjy.com )自行车及所用电动机的主要技术参数，不计其自身机械损耗，若该车在额定状态下以最大运行速度行驶，则 (　　)
自重 40 kg 额定电压 48 V
载重 75 kg 额定电流 12 A
最大行驶速度 20 km/h 额定输出功率 350 W
A．电动机的输入功率为576 W
B．电动机的内电阻为4 Ω
C．该车获得的牵引力为104 N
D．该车受到的阻力为63 N
13．如图所示为一速度选择 ( http: / / www.21cnjy.com )器，内有一磁感应强度B方向垂直纸面向外的匀强磁场，一束正离子以速度v从左侧水平射入，为使粒子流经磁场时不偏转（不计重力）则磁场区域内必须同时存在一个匀强电场，下列说法正确的是（　）
A．该电场场强大小为BV，方向向上
B．离子沿直线匀速穿过该装置的时间与场强无关
C．负离子从右向左水平射入时，不会发生偏转
D．负离子从左向右水平射入时，也不会发生偏转
第Ⅱ卷 （71分）
三、实验题（本题共3小题，共计24分．）
14．(4分)下述关于用多用表欧姆档测电阻的说法中正确的是
A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
15．(12分)要测绘额定电压为2V的日常用小电珠的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A、电源E（电动势3.0V，内阻可不计）
B、电压表V1(量程为0~3.0V，内阻约2kΩ)
C、电压表V2 (0~15.0V，内阻约6kΩ
D、电流表A1(0~0.6A，内阻约1Ω)
E、电流表A2 (0~100mA，内阻约2Ω)
F、滑动变阻器R1（最大值10Ω）
G、滑动变阻器R2（最大值2kΩ）
（1）为减少实验误差，实验中电压表应 ( http: / / www.21cnjy.com )选择 ，电流表应选择 ，滑动变阻器应选择 。（填各器材的序号）
（2）为提高实验精度，请你设计实验电路图，并画在下面的虚线框中。
( http: / / www.21cnjy.com )
（3）实验中测得一组数据如下表所示，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。
I/A 0 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
U/A 0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
(4)该小电珠的额定功率是 。
16．(8分)在测量一节干电池电动势E和内阻r的实验中，小明设计了如图甲所示的实验电路．
(1) 根据图甲实验电路，请在图乙中用笔画线代替导线，完成实物电路的连接．
(2) 实验开始前，应先将滑动变阻器的滑片P调到________(填“a”或“b”)端
(3) 小明测得有关数据后 ( http: / / www.21cnjy.com )，以电流表读数I为横坐标，以电压表读数U为纵坐标作出了如图丙所示的图象，根据图象求得电的电动势E＝________V，电的内阻r＝________Ω(结果保留两位有效数字)．
四、计算题：本题共3小题 ( http: / / www.21cnjy.com )，共计47分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．
17．(15分)如图所示是一提 ( http: / / www.21cnjy.com )升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝210 V，电压表示数UV＝110 V．试求：
(1)通过电动机的电流；
(2)输入电动机的电功率；
(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)
18．(16分)如图所示，在倾 ( http: / / www.21cnjy.com )角为37°的光滑斜面上有一根长为0.4m，质量为6×1012 kg的通电直导线，电流强度I=1A，方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒均匀增加0.4T、方向竖直向上的磁场中．设t=0时，B=0.8T．（sin37°=0.6，cos37°=0.8）
（1）t=0时轻绳中的张力大小；
（2）需要多长时间，斜面对导线的支持力为零？（g取10m/s2）
19．(16分)如图所示，在x＜0且y＜0的区域内存在匀强磁场，磁场方向垂直于xy平面向里．磁感应强度大小为B，在x＞0且y＜0的区域内存在沿y轴正方向的匀强电场．一质量为m、电荷量为q的带电粒子从x轴上的M点沿y轴负方向垂直射入磁场，结果带电粒子从y轴的N点射出磁场而进入匀强电场，经电场偏转后打到x轴上的P点，已知===L．不计带电粒子所受重力，求：
（1）带电粒子进入匀强磁场时速度的大小；
（2）带电粒子从射入匀强磁场到射出匀强电场所用的时间；
（3）匀强电场的场强大小．
江苏省响水中学2015年秋学期高二年级期中考试
物理试题（选修）答案
一、单项选择题：每小题只有一个选项符合题意（本题共8小题，每小题3分，共24分）
题号 1 2 3 4 5 6 7 8
答案 A D A C D C D C
多项选择题：（每个题目有至少两个以上的正确答案，选错的不得分，漏选的得3分，全对的得5分，共25分）
题号 9 10 11 12 13
答案 AB ABC BC AD ABD
三、实验题:(本题共3小题，共计24分．）
(4分)AC
15.(1)B D F(2)外接分压，图略（3）图略（4）1.00W
16. (1) 连线如图 (2) a (3) 1.5 1.0
四、计算题：本题共3小题，共计47 ( http: / / www.21cnjy.com )分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．
17.(15分) 解:(1)由电路中的电压关系可得电阻R的分压
UR＝U－UV＝100V (2分)
流过电阻R的电流 IR＝＝10 A， (2分)
即通过电动机的电流IM＝IR＝10 A. (1分)
电动机的分压UM＝UV＝110 V， (2分)
输入电动机的功率P电＝IMUM＝1100 W. (3分)
电动机的发热功率P热＝IM2r＝80 W， (2分)
电动机输出的机械功率P出＝P电－P热＝1020 W，(2分)
又因P出＝mgv，所以m＝＝102 kg. (1分)
18. 解：（1）当t=0时，F安=BIL=0.32N (1分)
又有Tsin37°+Ncos37°=mg (2分)
Nsin37°+BIL=Tcos37° (2分)
解之得：T=0.616N (1分)
（2）当N=0时：
FTcos37°=F ① (2分)
FTsin37°=mg ② (2分)
由①②解得：导线所受安培力的为F==0.8 N(2分)．
此时导线所处磁场的磁感应强度为
B==2T， (2分)
因为磁感应强度每秒增加0.4T，所以有
B=0.4t
得t=5s． (2分)
19. 解：（ 1）设带电粒子射入磁场时的速度大小为v，
带电粒子在磁场中做圆周运动，圆心位于坐标原点，半径为l，
则有：Bqv=m， (3分)
解得：v= (2分)
（2）设带电粒子在磁场中运动时间为t1，在电场中运动的时间为t2，总时间为t，
则有t1=T=； (2分)
而t2= (2分)
所以t=； (1分)
（3）带电粒子在电场中做类平抛运动，
位移关系式，l=at2， (2分)
时间t2= (1分)
加速度为a= (2分)
联立可解得：E=； (1分)
