2015年九年级上册《第六章 电功率》检测试题及解析

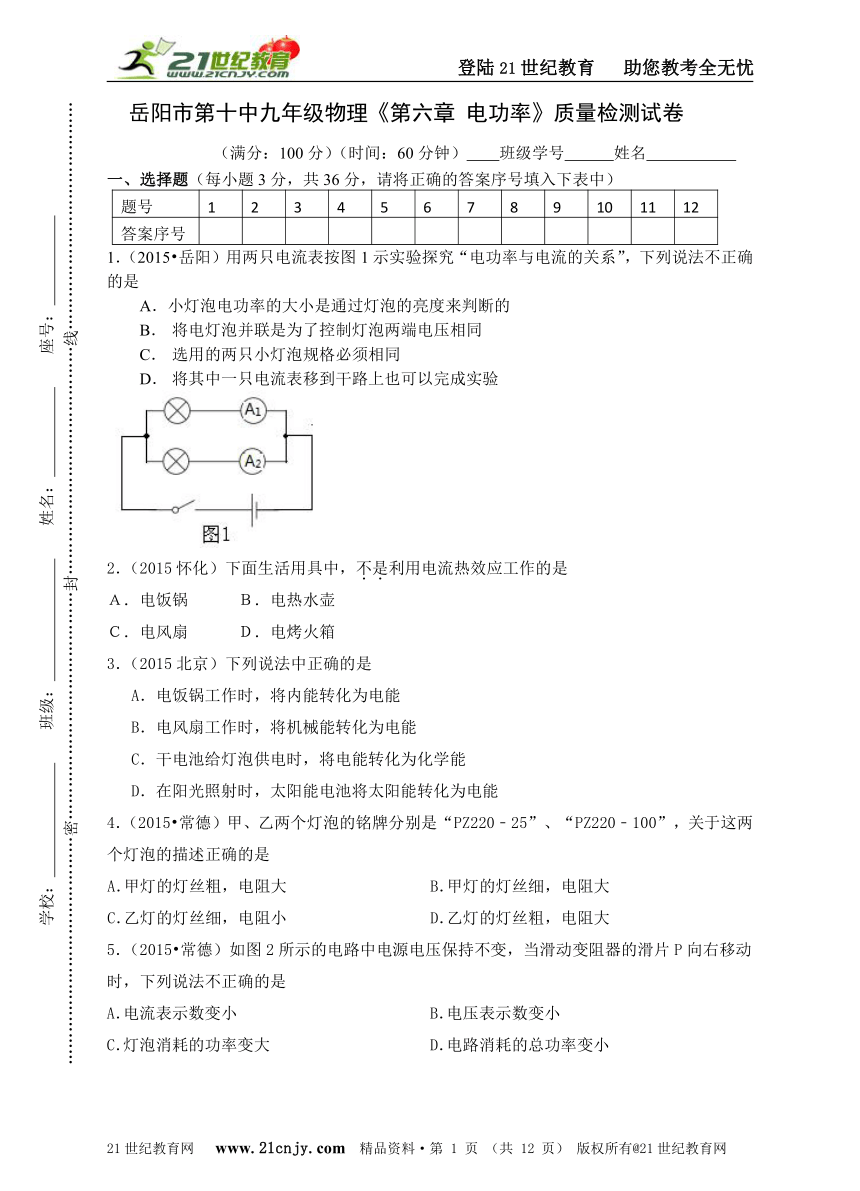

岳阳市第十中九年级物理《第六章 电功率》质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共36分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案序号
1．（2015?岳阳）用两只电流表按图1示实验探究“电功率与电流的关系”，下列说法不正确的是
　 A．小灯泡电功率的大小是通过灯泡的亮度来判断的
　 B． 将电灯泡并联是为了控制灯泡两端电压相同
　 C． 选用的两只小灯泡规格必须相同
　 D． 将其中一只电流表移到干路上也可以完成实验
2．（2015怀化）下面生活用具中，不是利用电流热效应工作的是
Ａ．电饭锅　　 Ｂ．电热水壶　　
Ｃ．电风扇　　　Ｄ．电烤火箱
3．（2015北京）下列说法中正确的是
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．干电池给灯泡供电时，将电能转化为化学能
D．在阳光照射时，太阳能电池将太阳能转化为电能
4．（2015?常德）甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是出处：21教育名师】21教育网
　
A．
甲灯的灯丝粗，电阻大
B．
甲灯的灯丝细，电阻大
　
C．
乙灯的灯丝细，电阻小
D．
乙灯的灯丝粗，电阻大
5．（2015?常德）如图2所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是21cnjy.com
A．
电流表示数变小
B．
电压表示数变小
C．
灯泡消耗的功率变大
D．
电路消耗的总功率变小
.21-

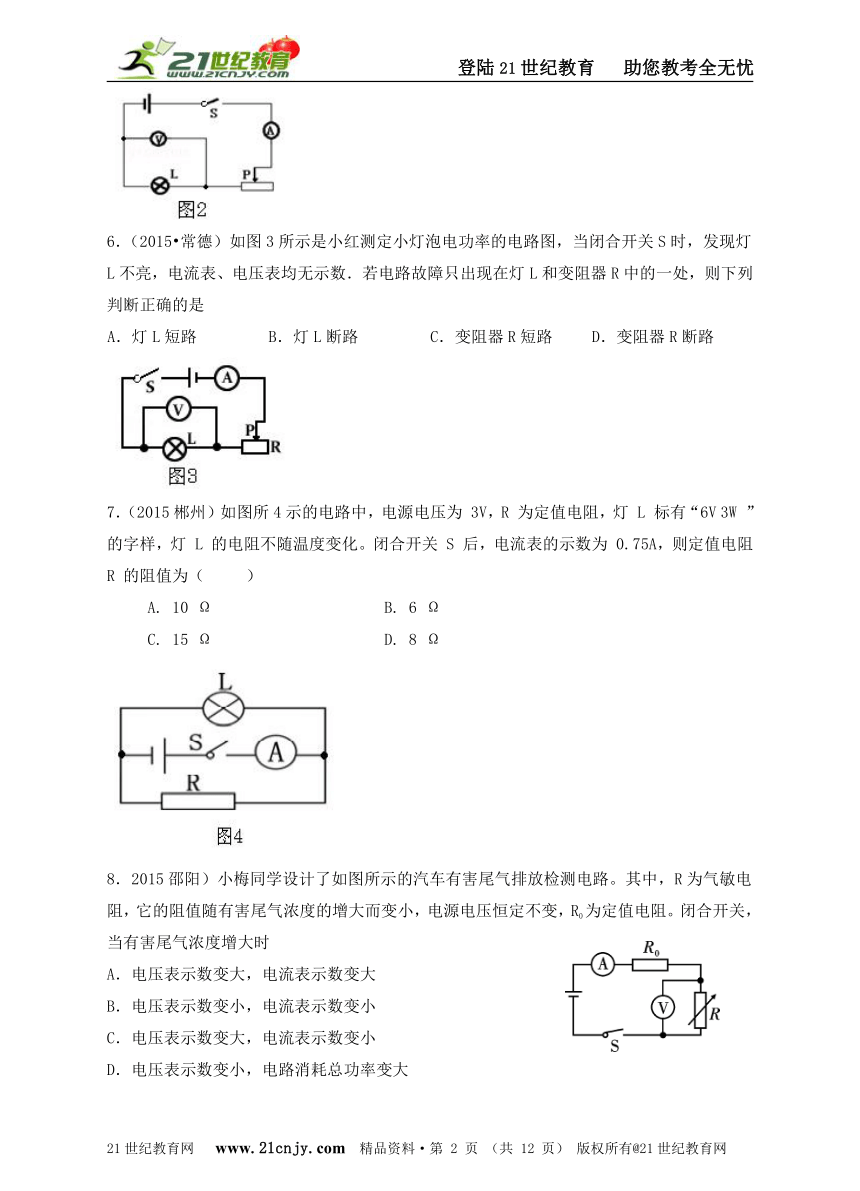

6．（2015?常德）如图3所示是小红测定小灯泡电功率的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是版权所有：21教育】【来源：21·世纪·教育·网】
　
A．
灯L短路
B．
灯L断路
C．
变阻器R短路
D．
变阻器R断路
7．（2015郴州）如图所4示的电路中，电源电压为 3V，R 为定值电阻，灯 L 标有“6V 3W ”的字样，灯 L 的电阻不随温度变化。闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R 的阻值为（ ） 【版权所有：21教育】
A. 10 Ω B. 6 Ω
C. 15 Ω D. 8 Ω
8．2015邵阳）小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻。闭合开关，当有害尾气浓度增大时
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电路消耗总功率变大

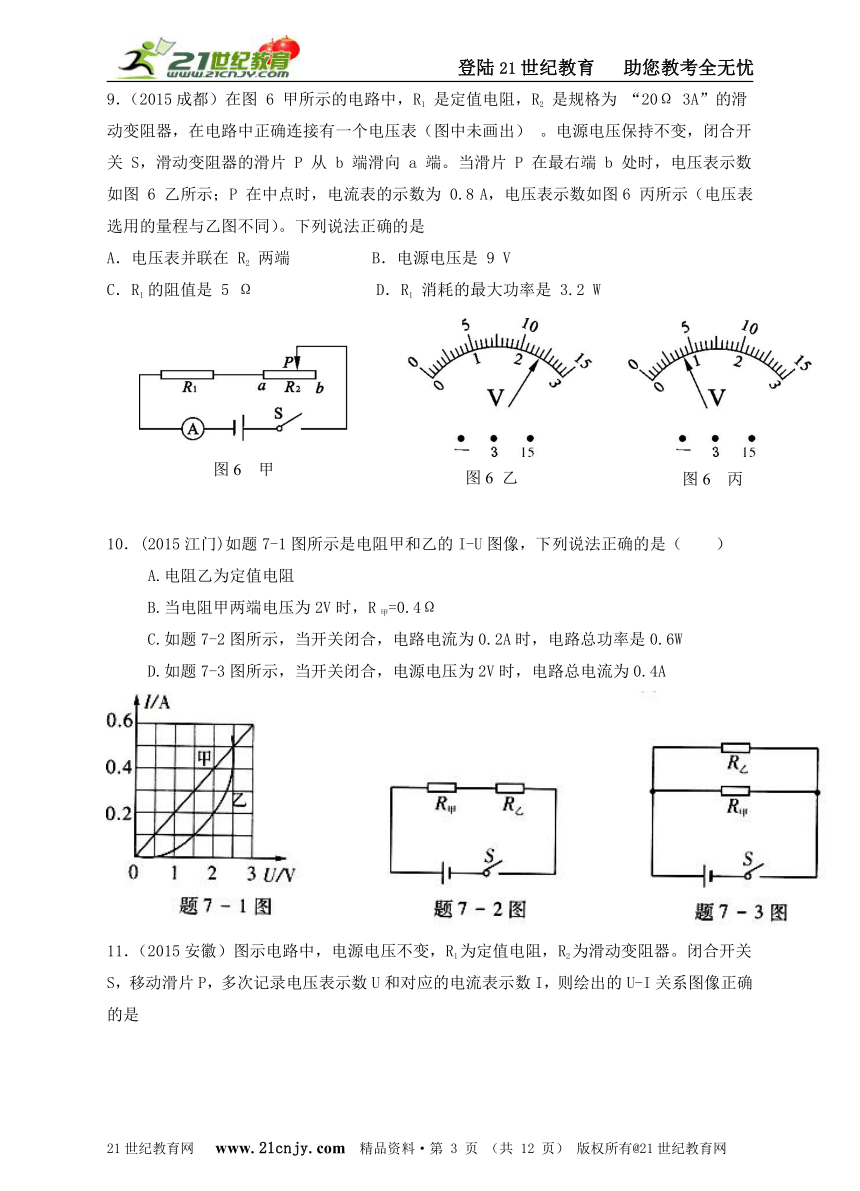

9．（2015成都）在图 6 甲所示的电路中，R1 是定值电阻，R2 是规格为 “20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出） 。电源电压保持不变，闭合开关 S，滑动变阻器的滑片 P 从 b 端滑向 a 端。当滑片 P 在最右端 b 处时，电压表示数如图 6 乙所示；P 在中点时，电流表的示数为 0.8 A，电压表示数如图6 丙所示（电压表选用的量程与乙图不同）。下列说法正确的是
A．电压表并联在 R2 两端 B．电源电压是 9 V
C．R1 的阻值是 5 Ω D．R1 消耗的最大功率是 3.2 W
10．(2015江门)如题7-1图所示是电阻甲和乙的I-U图像，下列说法正确的是（ ）
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0.4Ω
C.如题7-2图所示，当开关闭合，电路电流为0.2A时，电路总功率是0.6W
D.如题7-3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
11．（2015安徽）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图像正确的是

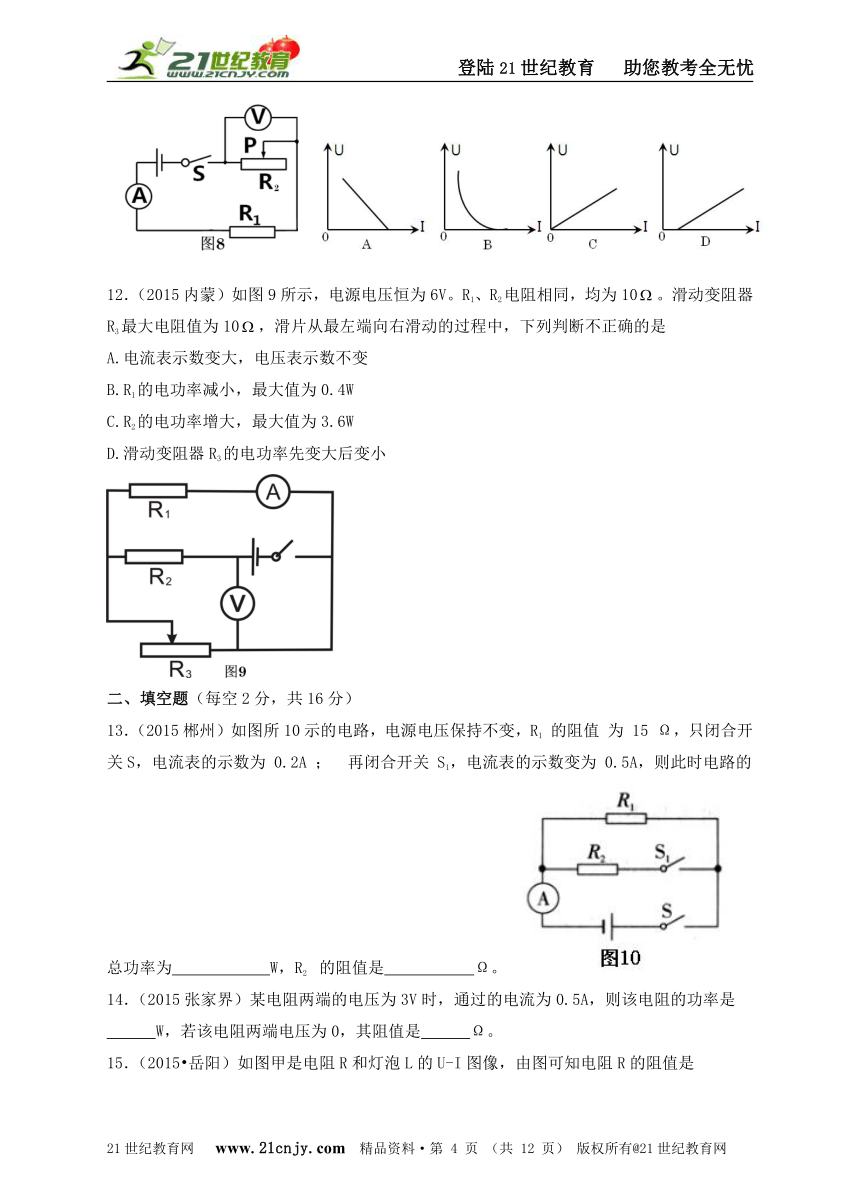

12．（2015内蒙）如图9所示，电源电压恒为6V。R1、R2电阻相同，均为10。滑动变阻器R3最大电阻值为10，滑片从最左端向右滑动的过程中，下列判断不正确的是【出处：21
A.电流表示数变大，电压表示数不变
B.R1的电功率减小，最大值为0.4W
C.R2的电功率增大，最大值为3.6W
D.滑动变阻器R3的电功率先变大后变小
二、填空题（每空2分，共16分）
13．（2015郴州）如图所10示的电路，电源电压保持不变，R1 的阻值 为 15 Ω，只闭合开关S，电流表的示数为 0.2A ； 再闭合开关 S1，电流表的示数变为 0.5A，则此时电路的总功率为 W，R2 的阻值是 Ω。
14．（2015张家界）某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的功率是
W，若该电阻两端电压为0，其阻值是 Ω。

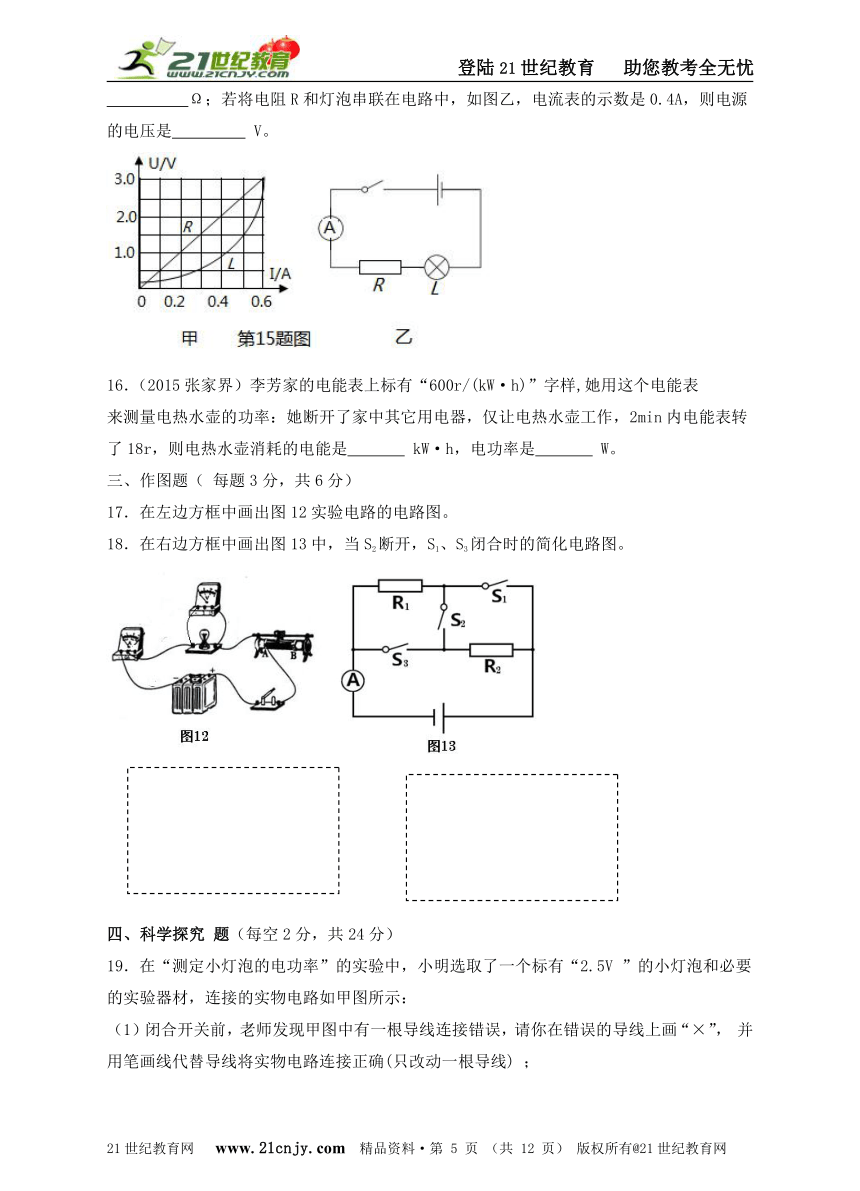

15．（2015?岳阳）如图甲是电阻R和灯泡L的U-I图像，由图可知电阻R的阻值是
Ω；若将电阻R和灯泡串联在电路中，如图乙，电流表的示数是0.4A，则电源的电压是 V。
16．（2015张家界）李芳家的电能表上标有“600r/(kW·h)”字样,她用这个电能表
来测量电热水壶的功率：她断开了家中其它用电器，仅让电热水壶工作，2min内电能表转了18r，则电热水壶消耗的电能是 kW·h，电功率是 W。
三、作图题（ 每题3分，共6分）
17．在左边方框中画出图12实验电路的电路图。
18．在右边方框中画出图13中，当S2断开，S1、S3闭合时的简化电路图。
四、科学探究 题（每空2分，共24分）
19．在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V ”的小灯泡和必要的实验器材，连接的实物电路如甲图所示： 　　21*cnjy*com
（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”， 并用笔画线代替导线将实物电路连接正确(只改动一根导线) ；
（2 ）闭合开关 S 后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是 ；
（3 ）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为 A，则小灯泡的额定功率为 W 。
20. （2015临沂）如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温均相同的煤油。闭合开关一段时间，可以通过温度计示数变化情况，判断电阻丝产生热量的多少。此方案是探究 和时间相同时，电流通过电阻产生的热量与 大小的关系。
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲 R乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体比热容关系C甲 C乙。（选填“等于”“大于”或“等于”）21·cn·jy·com
21.（2015邵阳）小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为 2.5V。www-2-1-cnjy-com
（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表______V(选填“3”或“15”)接线柱上。【来源：21cnj*y.co*m】
（2）闭合开关前，应将滑动变阻器的滑片P移到______(选填“a”或“b”)端。
（3）在实验过程中，她根据实验数据绘制了如图乙所示的I—U图像。根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是_________Ω。小灯泡的额定功率是_______W。

五、计算题（每题9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
22．（2015郴州）某品牌电热水壶的铭牌内容如下，根据提供的信息计算：
（1）电热水壶正常工作时的电流是多少？
（2）当电热水壶装满水时，将水从 20℃加热到100℃需要吸收多少热量？
【C水=4.2×103 J∕(kg·℃),1L=10-3m3】
（3）该电热水壶烧开一壶水仅需要多少时间？若售货员宣传烧开一壶水需要5分钟，可信吗？

23．（2015?岳阳）如图甲是一电热饮水机。通过机内温控开关S进行自动控制。实像加热和保温两种功能。电路原理如图乙所示。电源电压恒为220V，当开关S接a时，电路中电流为5A，当开关S接b时，电路消耗的功率为66W。求：
（1）R1的阻值；
（2）开关S接b时，电路中电流。
（3）该饮水机在保温状态工作100s，R2产生的热量。
岳阳市第十中九年级物理《第六章 电功率》质量检测答卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。2-1-c-n-j-y
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。21*cnjy*com
一、选择题（每题2分，共36分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
序号
二、填空题（每空2分，共16分）
13. ， 。www.21-cn-jy.com
14. ， 。
15. ， 。
16. ， 。
三、作图题（每题3分，共6分）
17.
18
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1）
（2） 。
（3） 、 。
20.（1） 、 。 （2） 、 。
21.（1） 。 （2） 。 21教育名师原创作品
（3） 、 。
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
）
22.解：（1）
（2）
（3）
23.解（1）
（2）
（3）
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1）
（2） 灯泡开路 。
（3） 0.32 、 0.8 。
20.（1） 电流 、 电阻 。 （2） 等于 、 小于 。21世纪教育网版权所有
21.（1） 3 。
（2） b 。
（3） 7.5 、 0.5 。2·1·c·n·j·y
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）21·世纪*教育网
）
22.解：（1）
（2）水的质量m水=ρ水V=1.0×103kg/m3×3×10-3m3=3kg，
水吸收的热量Q吸=cm?t=4.2×103 J /(kg?℃)×3kg×(100℃-20℃)=1.008×106J。
（3）水加热时间
由于实际加热时间大于宣传时间5×60S，所以不可信。
23.解：（1）当开关S接a时，电路为R1的简单电路，根据欧姆定律求出R1的阻值。
。
（2）当开关接b时，电阻R1与R2串联。。
（3）保温状态下，电阻R1与R2串联，实际电流I=0.3A，电阻R1的实际电功率P1=I2R1=（0.3A）2×44Ω=3.96W，电阻R2的实际电功率P2=P-P1=66W-3.96W=62.04W，在100s内R2产生的热量Q=W=P2t=62.04W×100s=6204J 。【出处：21教育名师】
答：（1）R1的阻值为44Ω；
（2）当开关接b时，电阻R1与R2串联。。
（3）在100s内R2产生的热量Q=6204J 。
