人教版八年级上册物理第五章第1节透镜

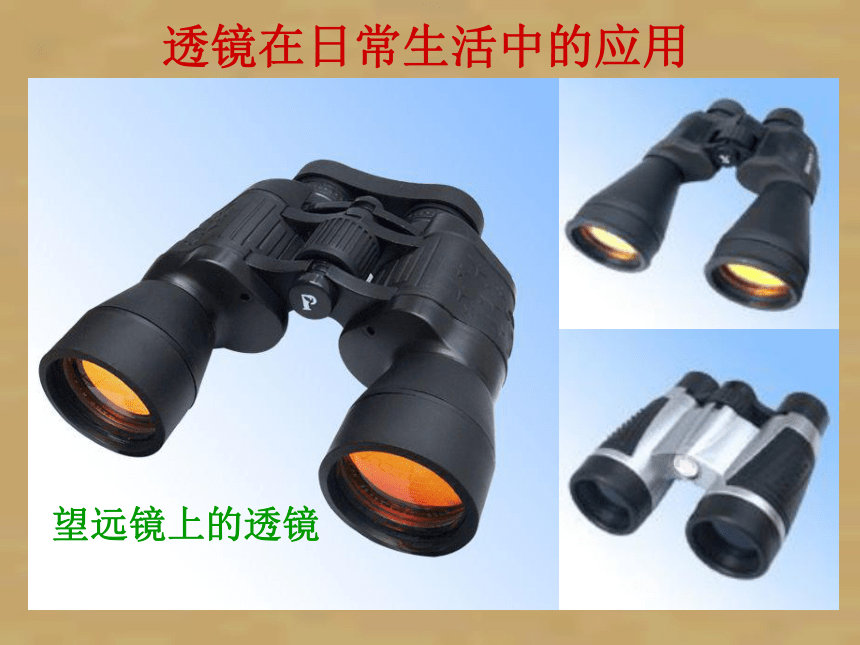

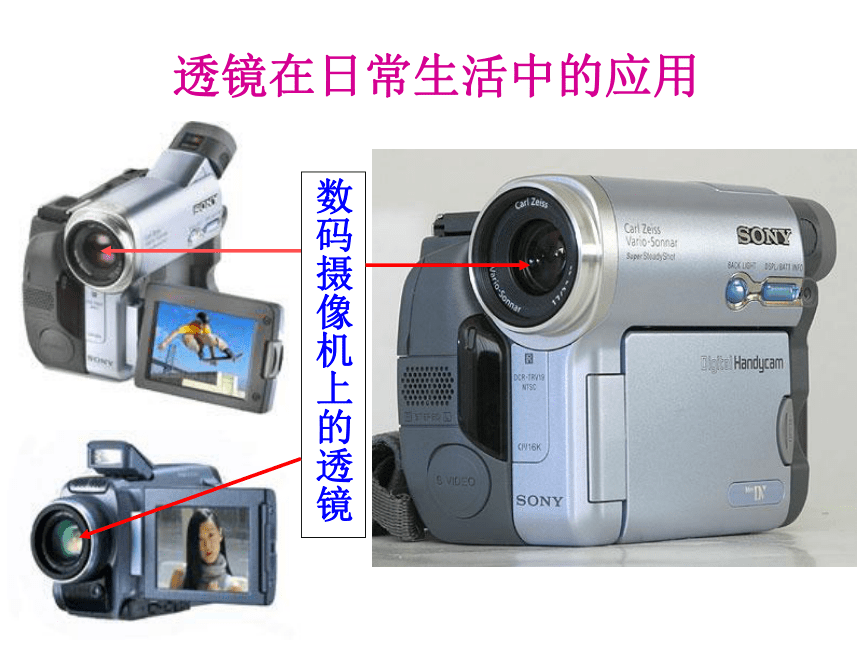

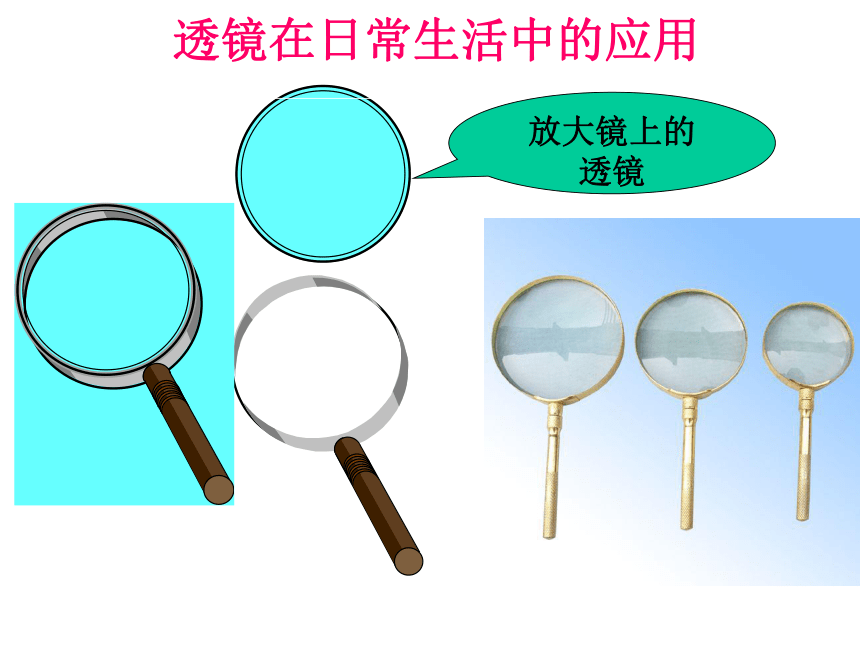

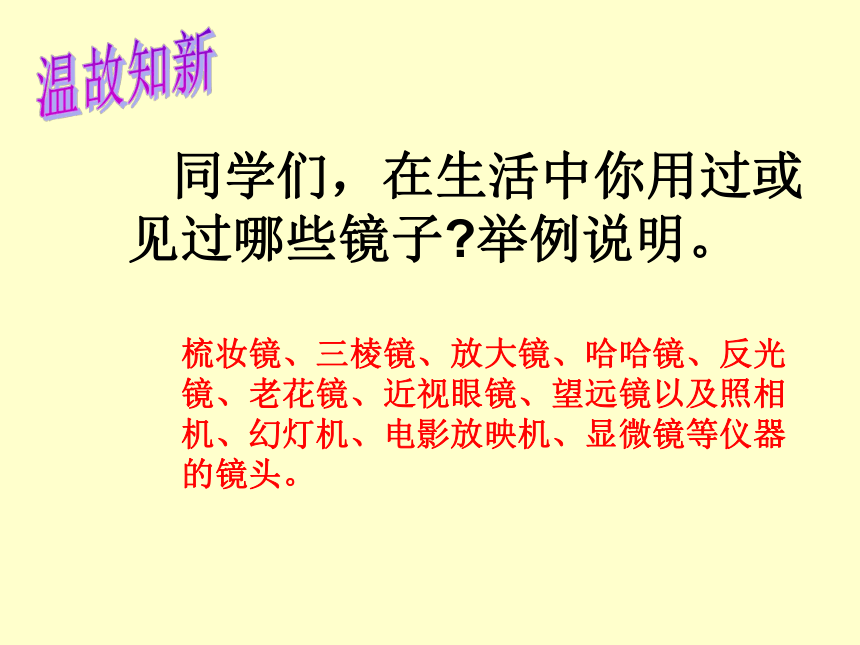

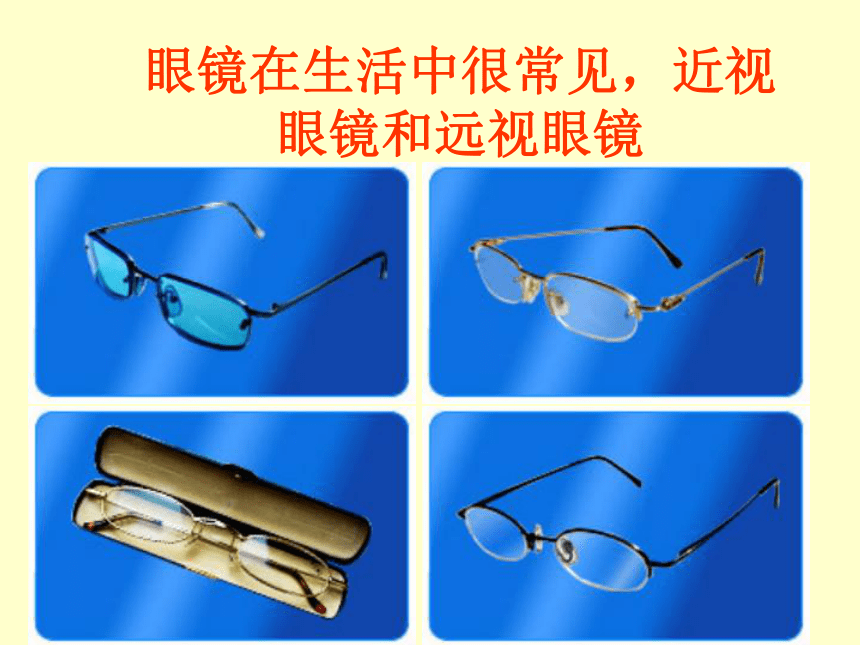

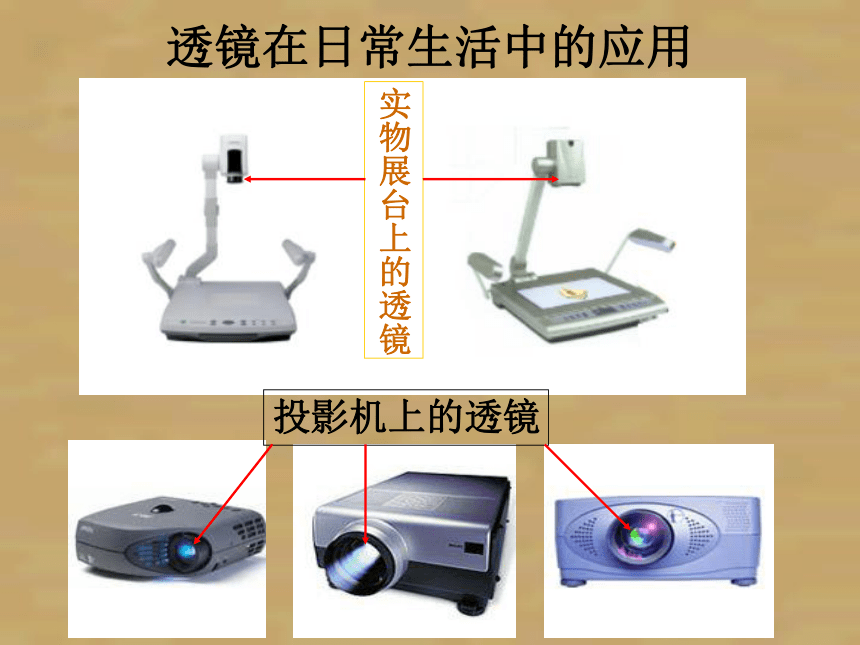

课件72张PPT。第五章 透镜及其应用一 透镜 同学们，在生活中你用过或见过哪些镜子?举例说明。梳妆镜、三棱镜、放大镜、哈哈镜、反光镜、老花镜、近视眼镜、望远镜以及照相机、幻灯机、电影放映机、显微镜等仪器的镜头。温故知新眼镜在生活中很常见，近视眼镜和远视眼镜 透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜显微镜上的透镜天文望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用望远镜上的透镜透镜在日常生活中的应用照相机上的凸透镜透镜在日常生活中的应用放大镜上的

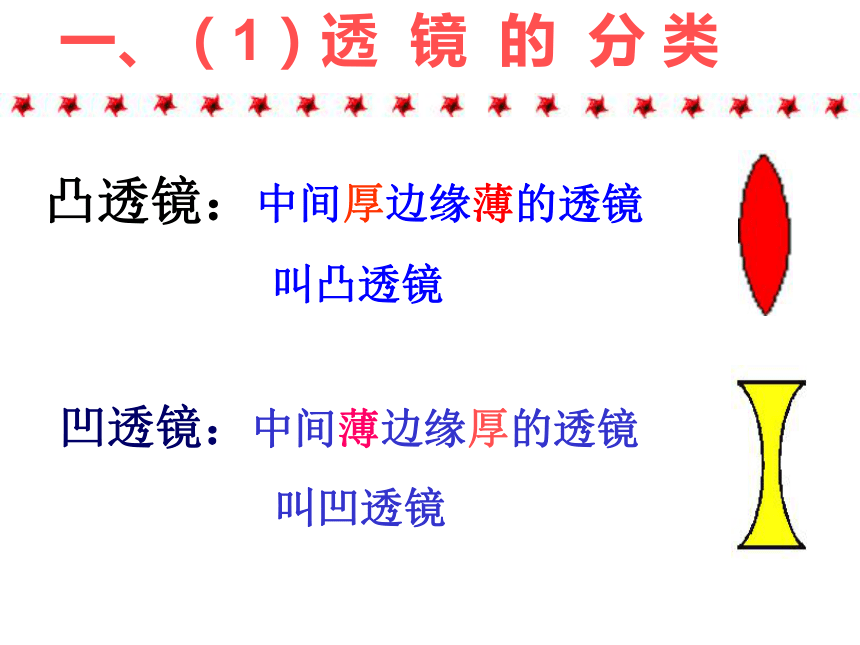

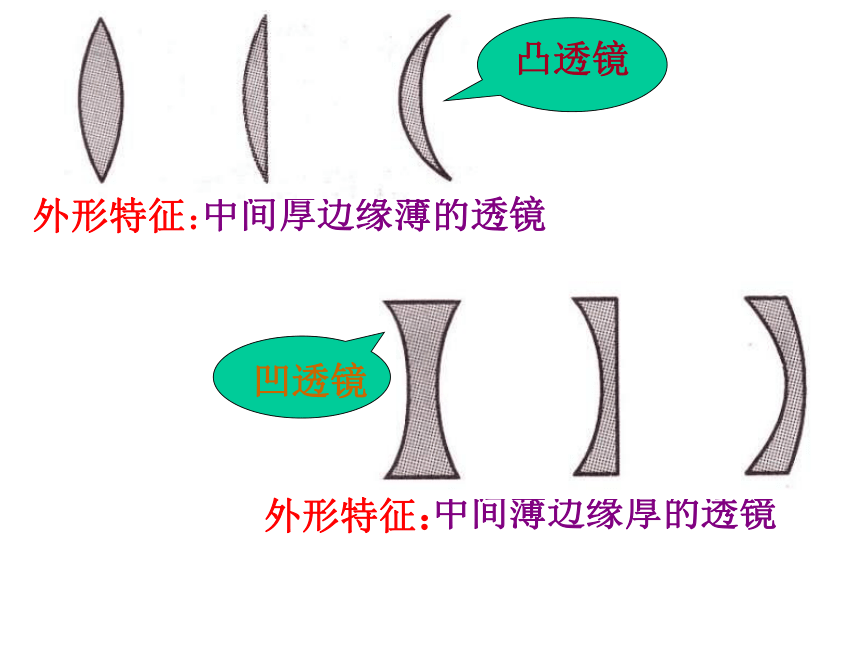

透镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征：凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜

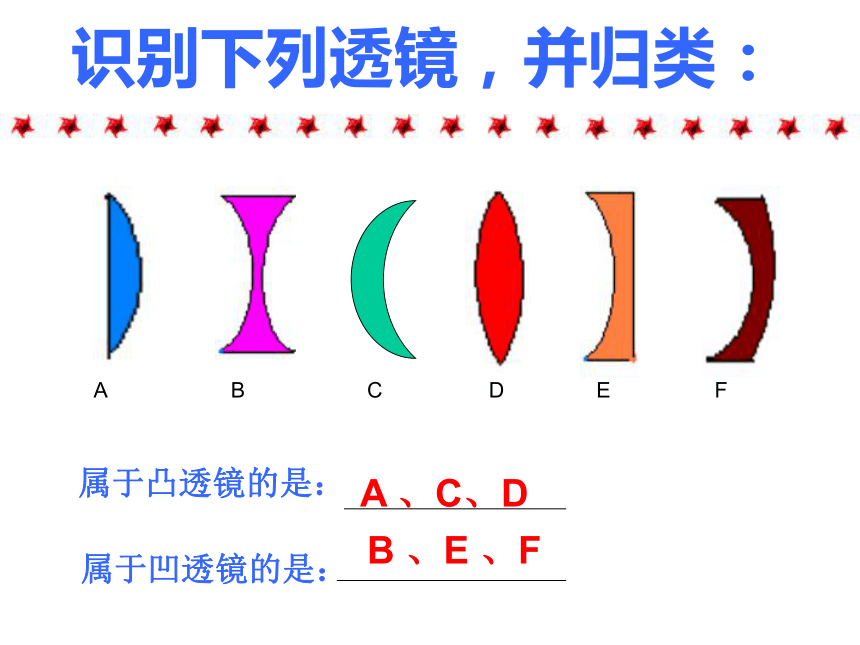

叫凹透镜一、（1）透 镜 的 分 类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光 轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)凸透镜凹透镜在主光轴上分别画出凸透镜和凹透镜
主光轴和光心:主光轴主光轴光心o透镜的几个重点名词（2）透镜的主光轴与光心：透镜的中心位置有一个点O，叫做光心透镜上通过两个球心O1O2的直线叫做主光轴经过光心的光线传播方向不发生改变。凸透镜凹透镜?二、探究透镜对光的作用猜想:让一束平行光正对着凸透镜,猜想发生的现象.

探究：用平行光依次通过凸（凹）透镜观察现象1. 让一束平行光分别通过凸透镜和 凹透镜，将会发生什么现象？
2. 将观察到的现象用简洁的图形表示出来　让一束平行光正对着凹透镜,观看发生的现象.
探究： 从手电筒发出的光线 ，经过凸透镜时，会发生什么变化？会聚透镜对光线的作用凸透镜对光线有会聚作用透镜对光线的作用探究： 从手电筒发出的光线 ，经过凹透镜，会发生什么变化？发散透镜对光线的作用凹透镜对光线有发散作用透镜对光线的作用凸透镜对光线有会聚作用凹透镜对光线有发散作用拓展：三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合1、凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。2、凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。试一试请根据光路图判断框内的镜是什么类型的。训练根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙【反思】1、凸透镜是不是一定把入射光会聚于一点？2、凹透镜是不是一定会折射出发散光束？折射光线更偏向主光轴会聚:发散:折射光线更偏离主光轴凸透镜有几个焦点？平行于凸透镜主光轴的光线如何传播？OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？平行于凹透镜主光轴的光线如何传播？ 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 凹透镜有2个虚焦点凹透镜有几个虚焦点？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。凹透镜的焦点 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点F探究实验1：
1、探究通过凸透镜光 心的光线怎样传播?
2、探究通过凹透镜光心的光线怎样传播?通过透镜光心的光线结论：通过光心的光线传播方向不改变。 探究实验2：
１、探究平行于凸透镜主光轴的光线如何传播？
２、探究平行于凹透镜主光轴的光线如何传播？
F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线Ｆ完成下列光路图ＦＦＦＦ试一试透镜的典型光路【典型光路】想一想：给你一个凸透镜,如何测出它的焦距? 实验器材: 凸透镜、刻度尺、平行光源
方法： 打开平行光源，让平行光正对着镜片射入，在镜片的另一侧可以看到两条平行光会聚成一点，这一点就是凸透镜的焦点。测出焦点到凸透镜光心的距离，即是凸透镜的焦距（f）。做一做凸透镜焦距的测量：太阳光聚焦法：拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 测定凸透镜(远视眼镜)的焦距试一试例、你有几种简易的方法,辨别放大镜和眼镜是用凸透镜还是凹透镜?方法一：“摸”方法二：“看”方法三：“照”厚薄部位成像大小光路聚散
议一议：如何辨别凸透镜和凹透镜，你能想出哪些方法？
方法1： 。
方法2： 。
方法3： 。
做一做：近视眼镜的镜片是什么透镜？你能辨别一下吗？试试看。
“摸”“照”“看” 想一想:在这些辨别透镜种类的方法中,你认为哪种方法较好.为什么？挑战一下！通过本节课的学习 ，你都知道了 哪些知识 ？一、透镜的分类： 二、关于透镜的名词：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用：要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上Ｂ试一试FF　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。生活 物理 社会用冰取火示意图2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳…… 生活 物理 社会 3. 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？ 讨 论
生活 物理 社会为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。我知道！凸透会聚１、平行于产光轴的光线，经凸透镜折射后，能____于主光轴上的一点，这一点叫________，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有______个焦点，焦点到________的距离叫凸透镜的焦距，凸透镜两侧的焦距是_______的。
２、画出图中光线经过透镜折射后的光线。会聚焦点两光心相等挑战自己３．完成下列各光路图４、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 　 上。焦点 ５.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束 B.一定不是平行光束
C.一定是发散光束 D.折射光束比原来的光束会聚些.
D探究题AoB在o点处填上适当的光学元件（至少三种）再见
