内蒙古鄂尔多斯康巴什新区第二中学人教版九年级物理课件：15-5串、并联电路中电流的规律

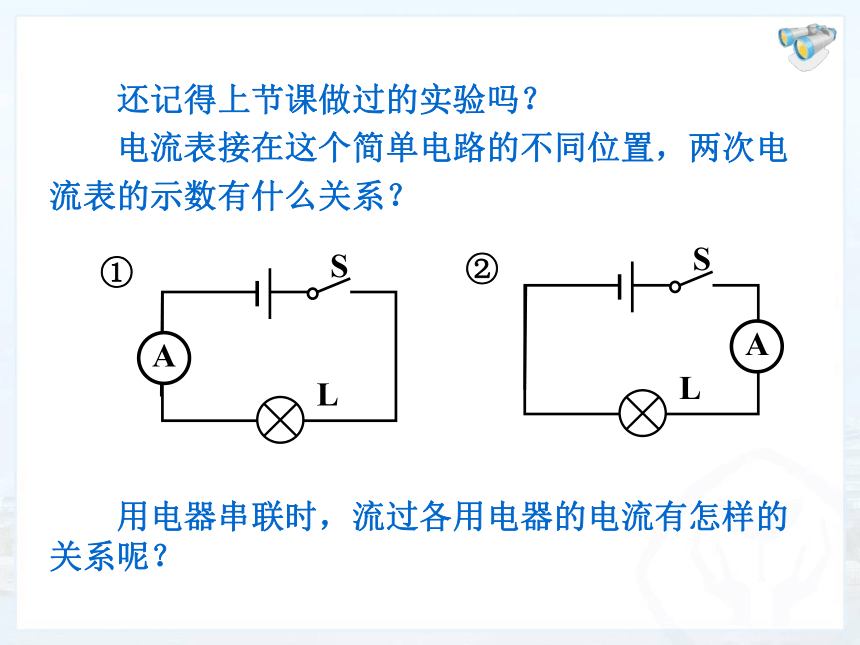

课件16张PPT。串、并联电路中电流的规律 第十五章 第５节①②　　还记得上节课做过的实验吗？
　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？　　用电器串联时，流过各用电器的电流有怎样的关系呢？自主学习：

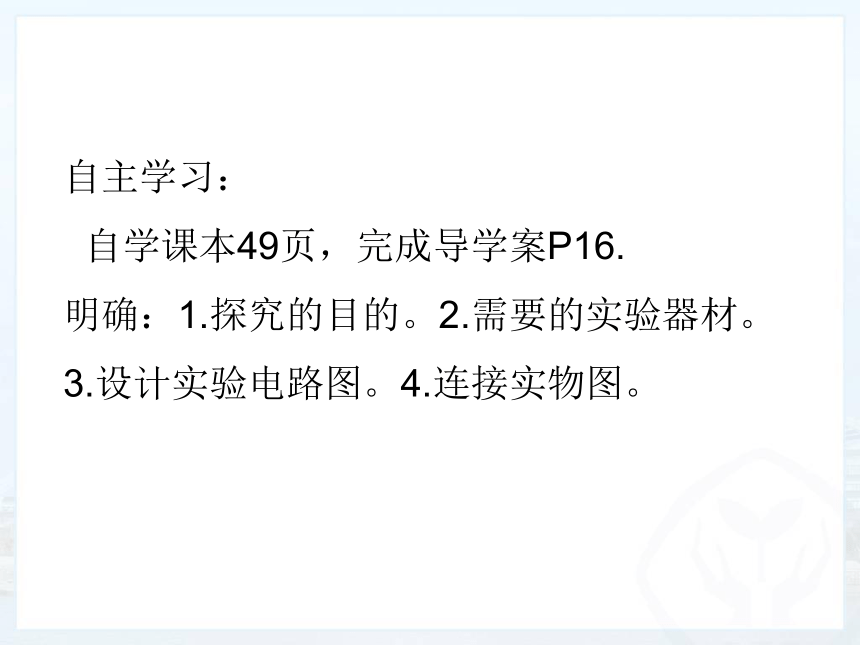

自学课本49页，完成导学案P16.
明确：1.探究的目的。2.需要的实验器材。

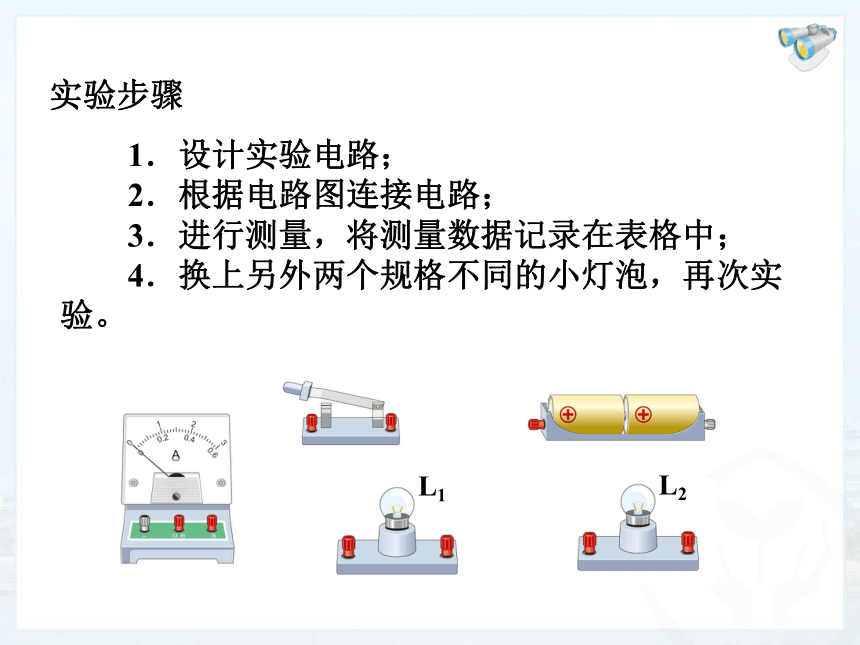

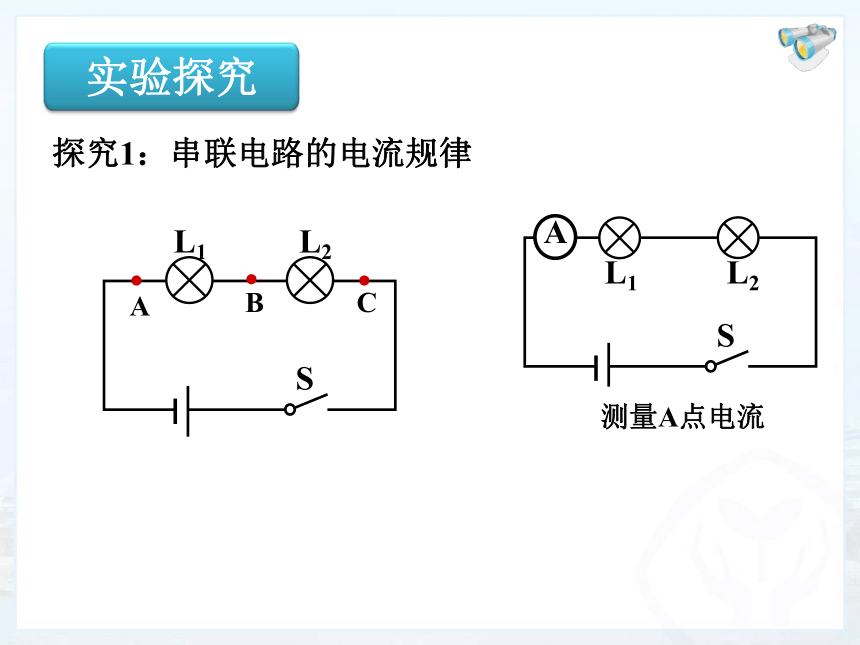

3.设计实验电路图。4.连接实物图。探究1：串联电路的电流规律　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤进行实验：

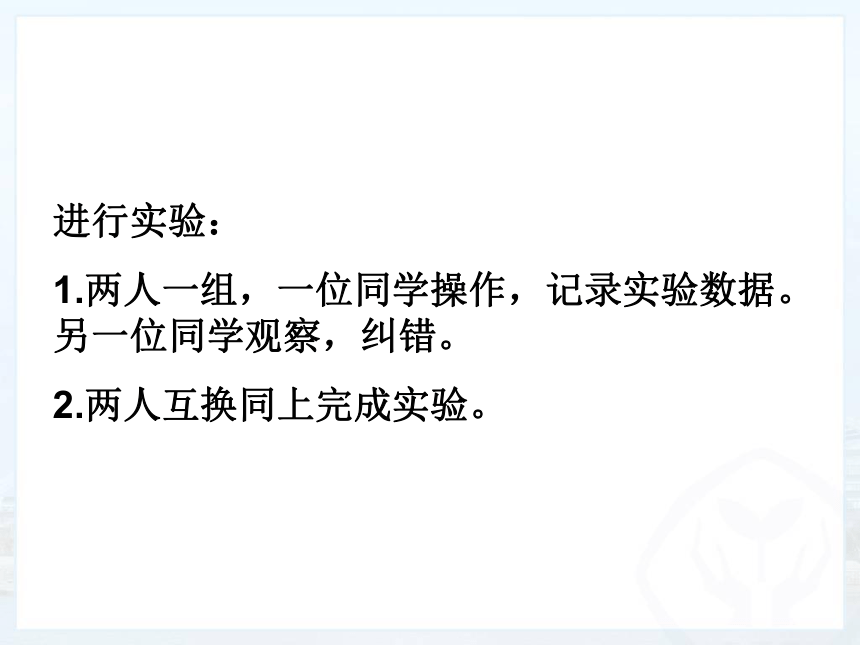

1.两人一组，一位同学操作，记录实验数据。另一位同学观察，纠错。
2.两人互换同上完成实验。实验结论：

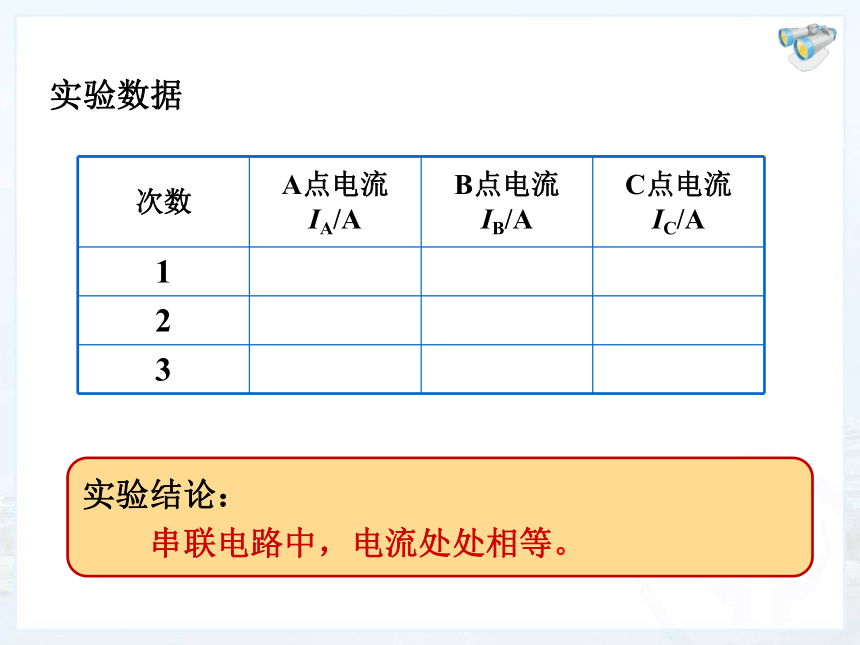

　　串联电路中，电流处处相等。实验数据自主学习：
自学课本50页，完成导学案P17.
明确：1.探究的目的。2.需要的实验器材。
3.设计实验电路图。4.连接实物图。实验2：并联电路的电流规律　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤：进行实验：
1.两人一组，一位同学操作，记录实验数据。另一位同学观察，纠错。
2.两人互换同上完成实验。实验结论：
　　并联电路中，干路电流等于各支路电流之和。实验数据　　1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。 0.2 A0.2 A　　2．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。 0.4 A0.9 A0.5 A　　3．在图所示的电路中，电流表A1的示数为
1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
