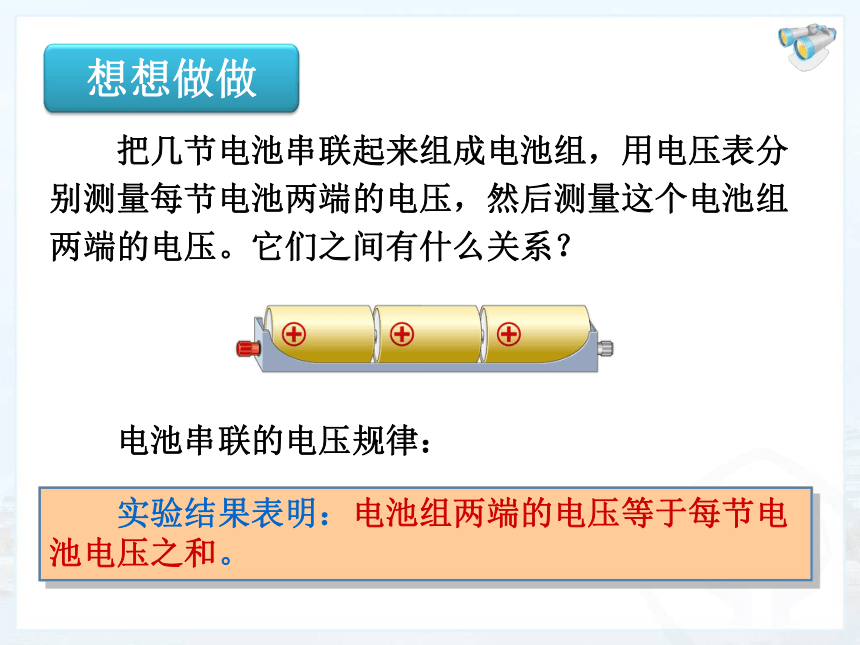

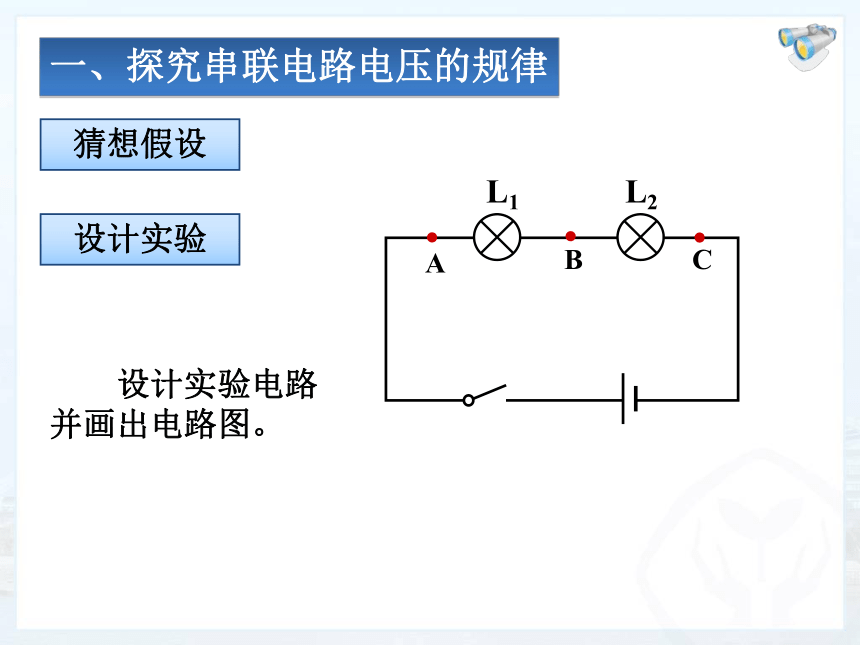

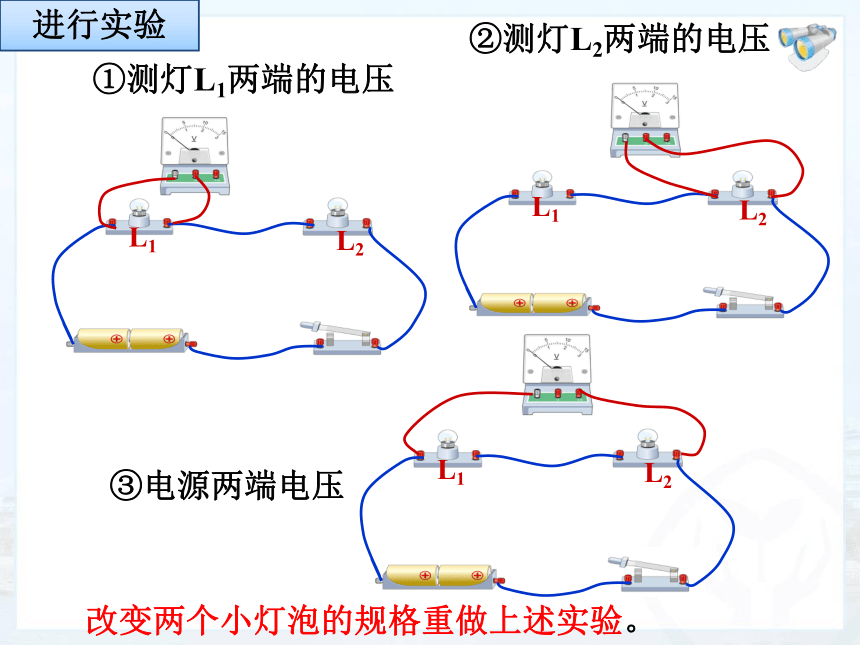

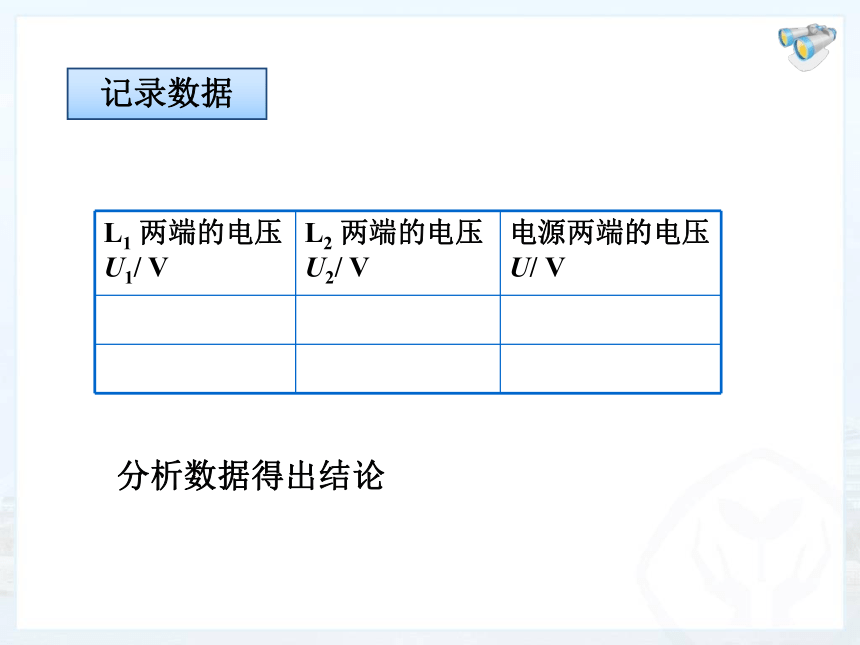

课件12张PPT。串、并联电路中电压的规律 第十六章 第２节　　设计实验电路并画出电路图。 一、探究串联电路电压的规律猜想假设设计实验②测灯L2两端的电压　　①测灯L1两端的电压进行实验　　③电源两端电压　　 改变两个小灯泡的规格重做上述实验。L1记录数据　　分析数据得出结论　　串联电路中电源电压等于各部分两端电压之和。U=U1+U2+…Un结　论　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？想想做做　　实验结果表明：电池组两端的电压等于每节电 池电压之和。　　电池串联的电压规律：　　并联电路中各支路两端的电压与电源两端电压有什么关系？　　二、探究并联电路电压的规律提出问题猜想假设　　电路图电压表要选择合适的量程　　注意：设计实验　　①测灯L1两端的电压②测灯L2两端的电压　　主要步骤　　③ 电源两端电压　　④ 改变两个小灯泡的规格重做上述实验。二、探究并联电路电压的规律数据表格进行实验分析数据得出结论 并联电路总电压等于各支路两端电压。U=U1=U2=… = Un二、探究并联电路电压的规律结　论　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。　　实验设计：　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。练一练
