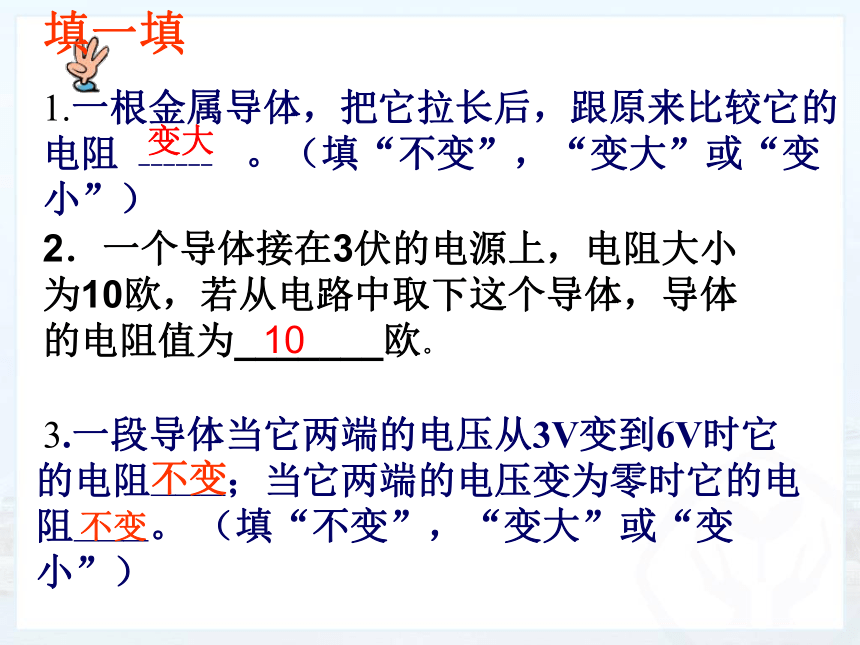

课件23张PPT。填一填

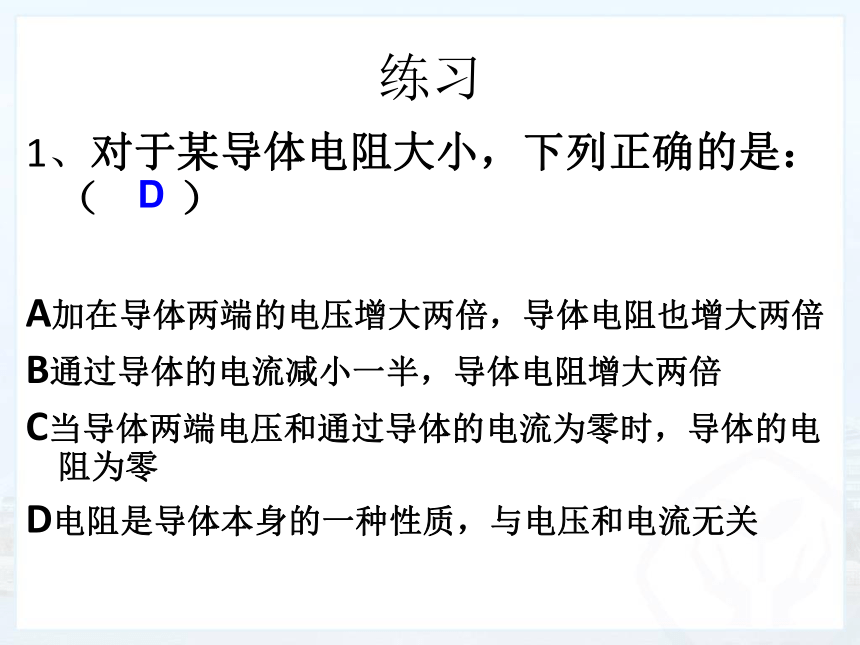

1.一根金属导体，把它拉长后，跟原来比较它的电阻 ------ 。（填“不变”，“变大”或“变小”） 变大 3.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻———。 （填“不变”，“变大”或“变小”） 不变不变2．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。10练习1、对于某导体电阻大小，下列正确的是：（ ）
A加在导体两端的电压增大两倍，导体电阻也增大两倍
B通过导体的电流减小一半，导体电阻增大两倍
C当导体两端电压和通过导体的电流为零时，导体的电阻为零
D电阻是导体本身的一种性质，与电压和电流无关D想一想1.你知道灯泡的亮度为什么可以控制吗？
2.录音机的音量为什么可以控制吗?

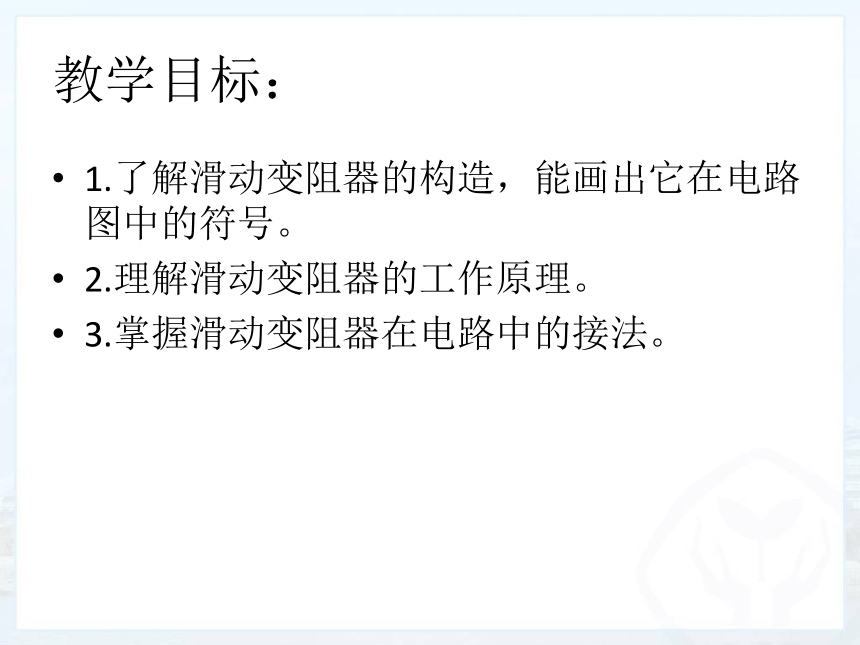

变阻器 第十六章 第４节教学目标：1.了解滑动变阻器的构造，能画出它在电路图中的符号。
2.理解滑动变阻器的工作原理。

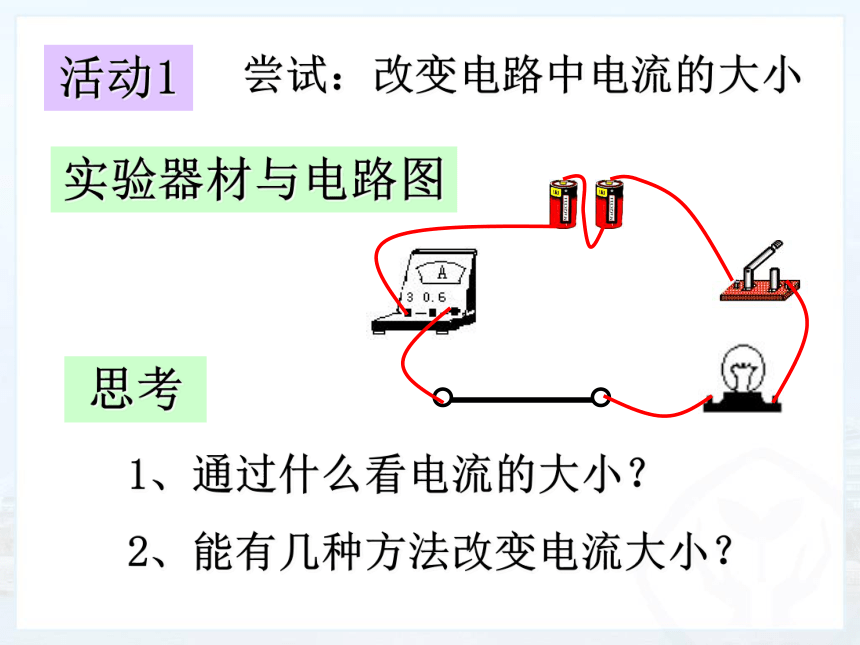

3.掌握滑动变阻器在电路中的接法。活动1尝试：改变电路中电流的大小实验器材与电路图思考1、通过什么看电流的大小？

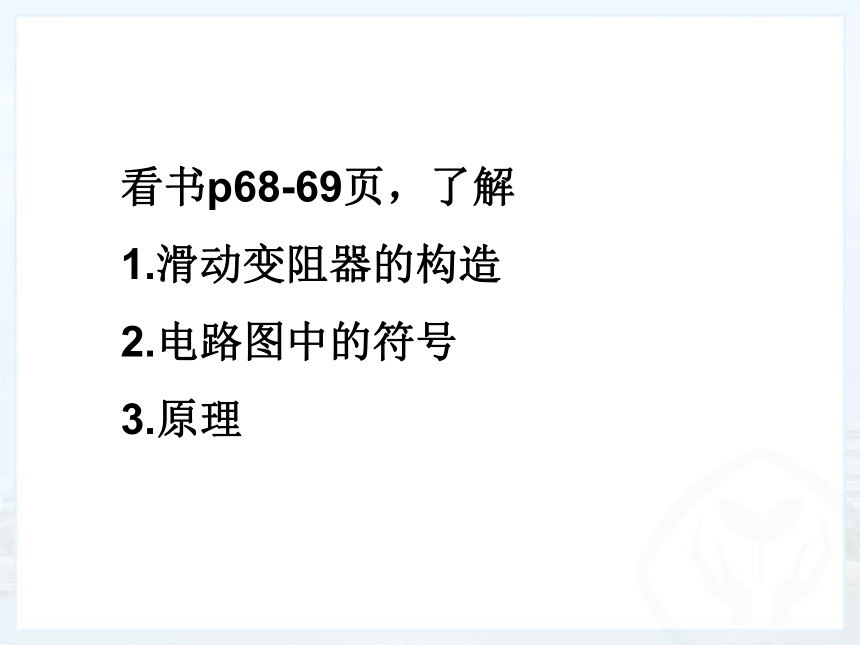

2、能有几种方法改变电流大小？看书p68-69页，了解
1.滑动变阻器的构造
2.电路图中的符号

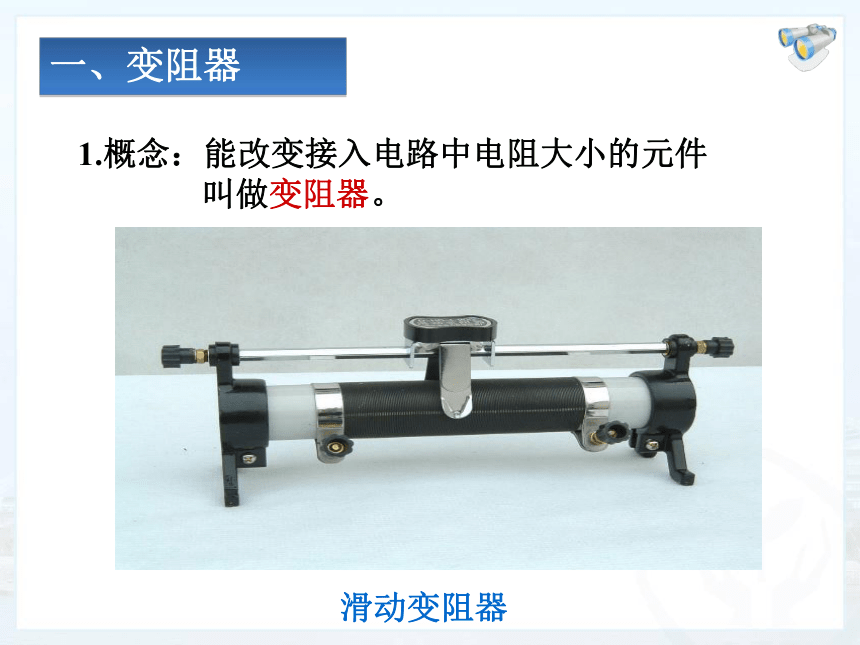

3.原理一、变阻器　　滑动变阻器 1.概念：能改变接入电路中电阻大小的元件

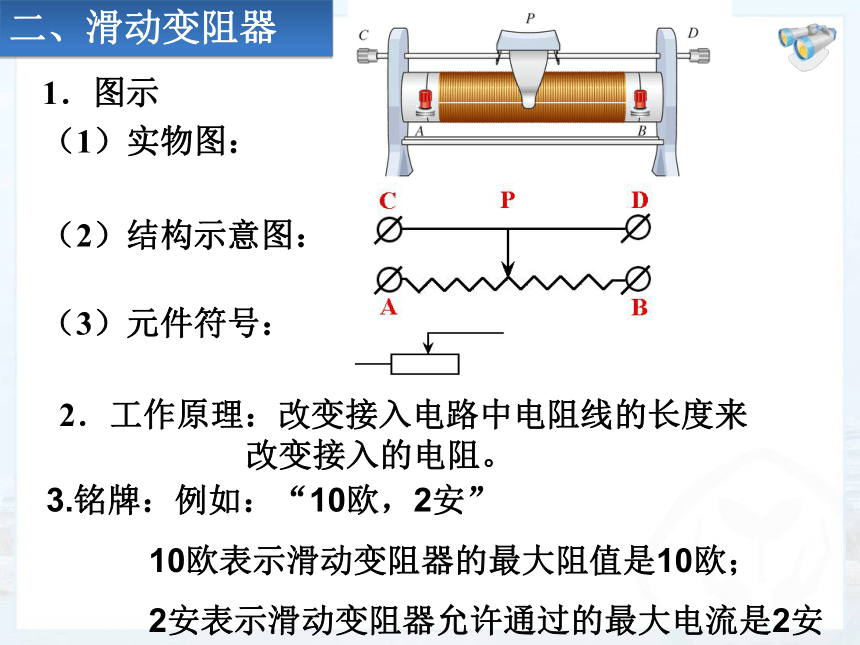

叫做变阻器。　（3）元件符号：　（2）结构示意图：　1．图示
（1）实物图：二、滑动变阻器　2．工作原理：改变接入电路中电阻线的长度来　 改变接入的电阻。3.铭牌：例如：“10欧，2安”
10欧表示滑动变阻器的最大阻值是10欧；
2安表示滑动变阻器允许通过的最大电流是2安 1、使用C、D（上边两个）接线柱：滑动变阻器的电阻线没有接入电路，是一种错误用法。 2、使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到改变电阻.３、使用A、Ｃ（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。4、使用A、D（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。5、使用B、C（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。6、使用B、D（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。总结：滑动变阻器的使用 1.与所控制的电路串联1.接法： “一上一下” 2.规律:能改变连入电阻的接法有4种，AC、AD连接效果相同，BC、BD连接效果相同。3.错误的接法两种:CD： 连入电阻为0， AB：连入电阻为最大阻值（铭牌上的标示）。4.接入电路的电阻由下面的接线柱决定，当滑片P远离下面的接线柱滑动时，电阻线变长，电阻变大。 　　 连接滑动变阻器　　　　连通电路前应将滑片放到什么位置上？想一想（3）实验：用滑动变阻器改变小灯泡的亮度（4）实验：用滑动变阻器控制电阻两端的电压　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S　　能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱内部结构电位器四、变阻器的应用电位器汽车油量表原理练一练　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。课堂小结
