山西省太谷县第五中学（人教版）物理八年级上册课件：第五章 透镜（共34张PPT）

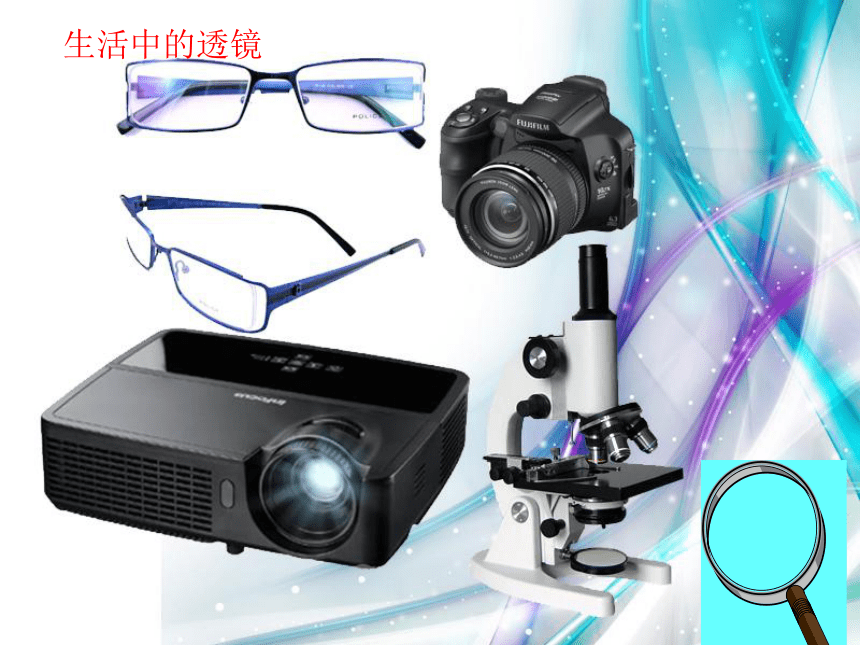

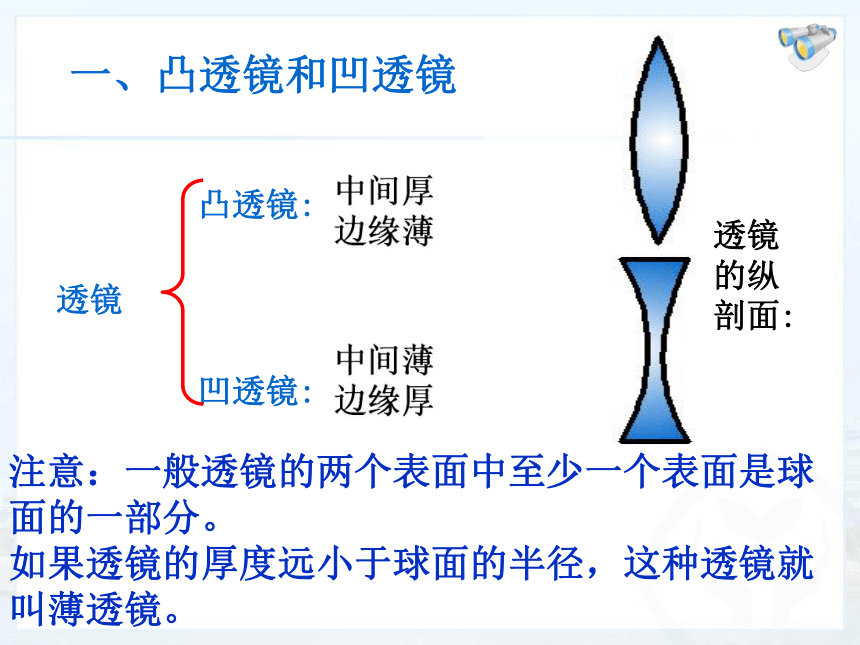

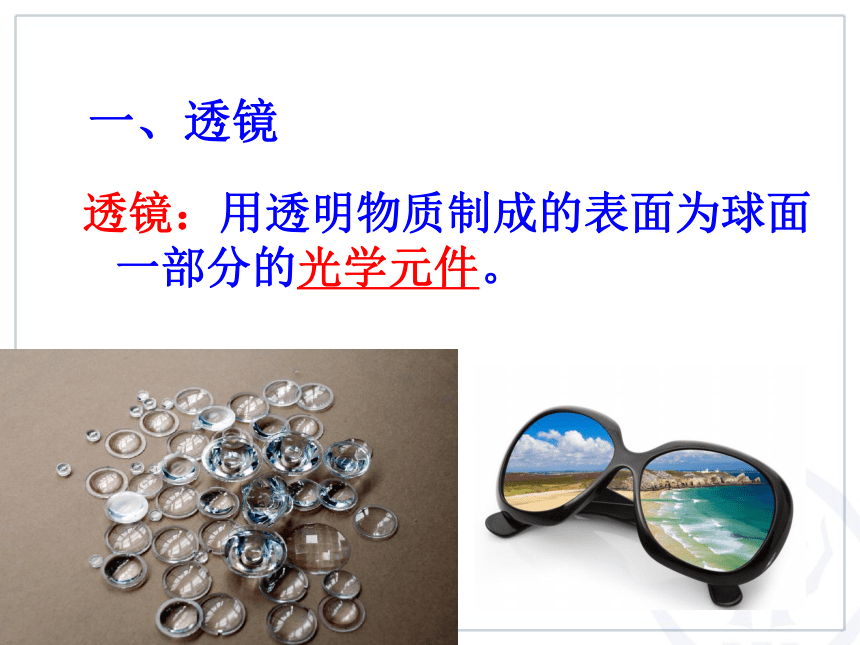

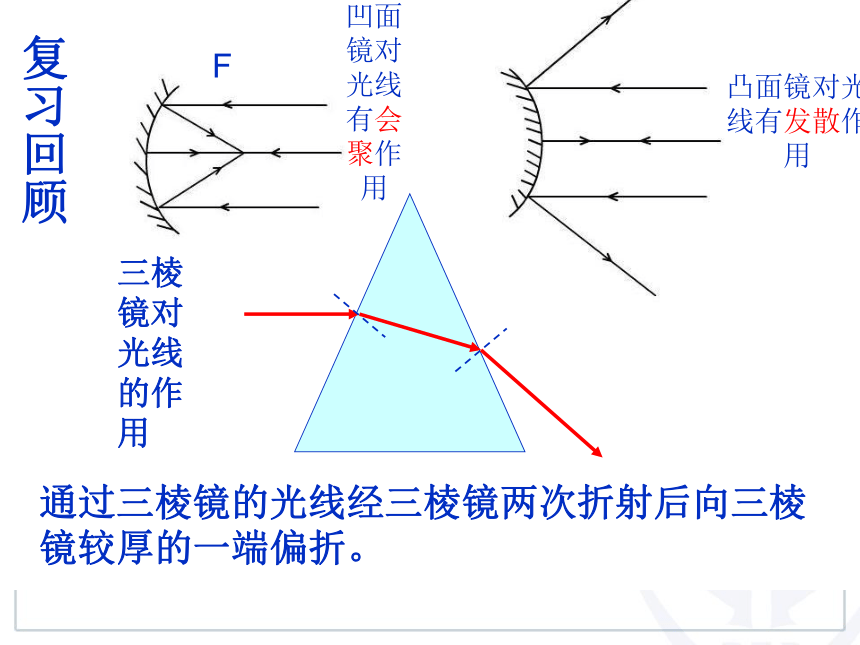

课件34张PPT。透 镜义务教育教科书 物理 八年级 上册凹面镜对光线有会聚作用凸面镜对光线有发散作用F复习回顾三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。生活中的透镜一、透镜透镜：用透明物质制成的表面为球面一部分的光学元件。凸透镜:凹透镜:透镜中间厚
边缘薄中间薄
边缘厚透镜的纵剖面:一、凸透镜和凹透镜注意：一般透镜的两个表面中至少一个表面是球面的一部分。

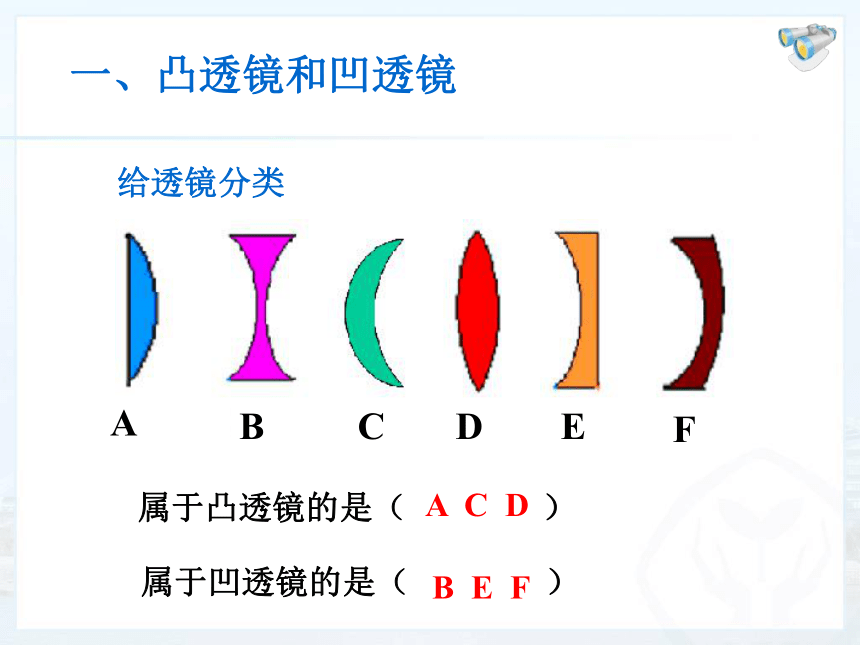

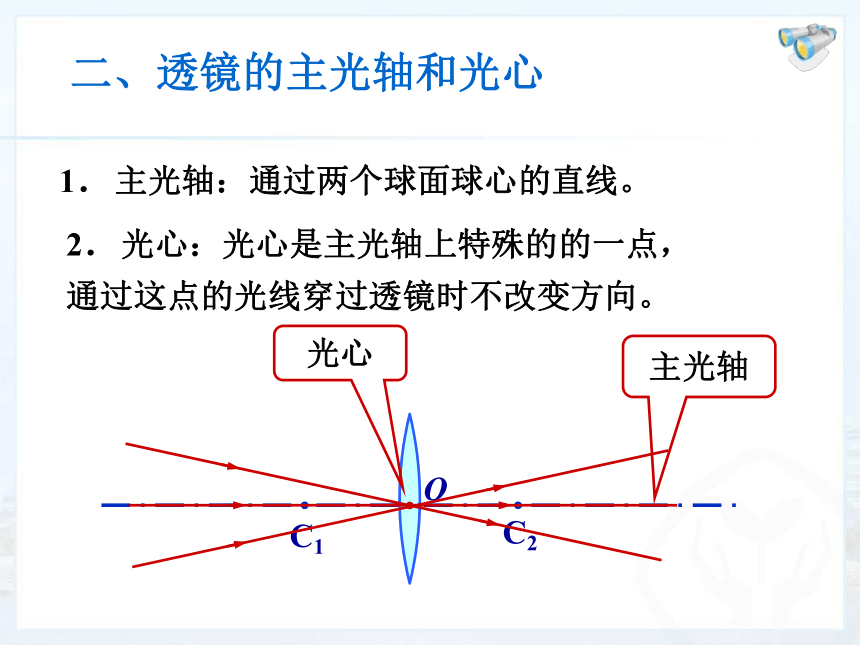

如果透镜的厚度远小于球面的半径，这种透镜就叫薄透镜。 给透镜分类属于凸透镜的是（ ）属于凹透镜的是（ ） A C DB E F一、凸透镜和凹透镜 1．主光轴：通过两个球面球心的直线。 2．光心：光心是主光轴上特殊的的一点，

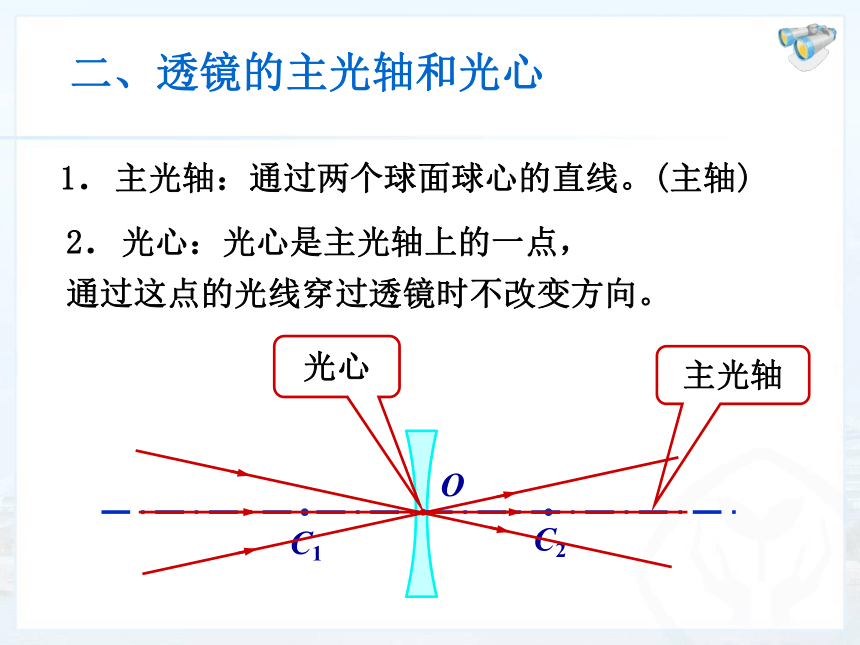

通过这点的光线穿过透镜时不改变方向。 二、透镜的主光轴和光心主光轴O光心O主光轴光心1．主光轴：通过两个球面球心的直线。(主轴)2．光心：光心是主光轴上的一点，

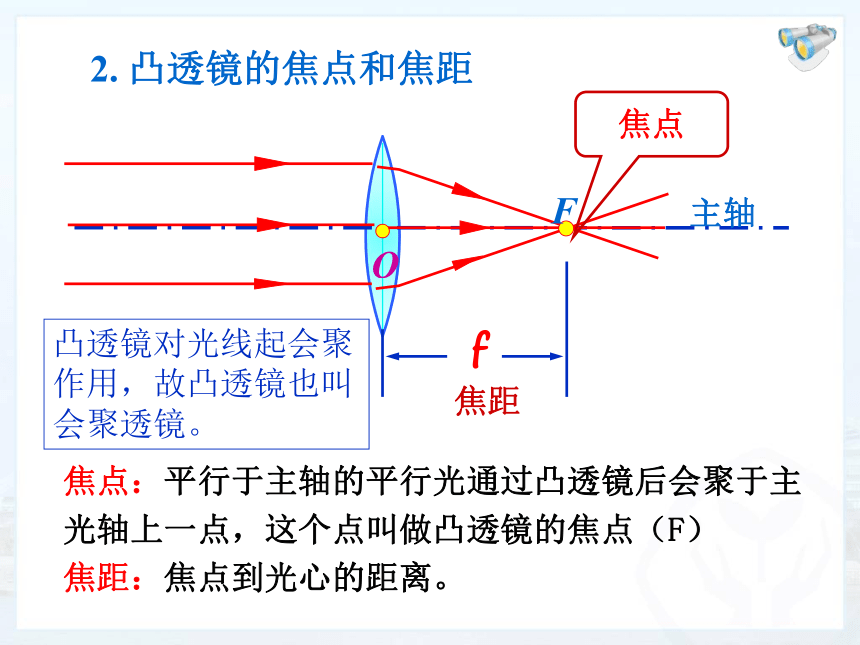

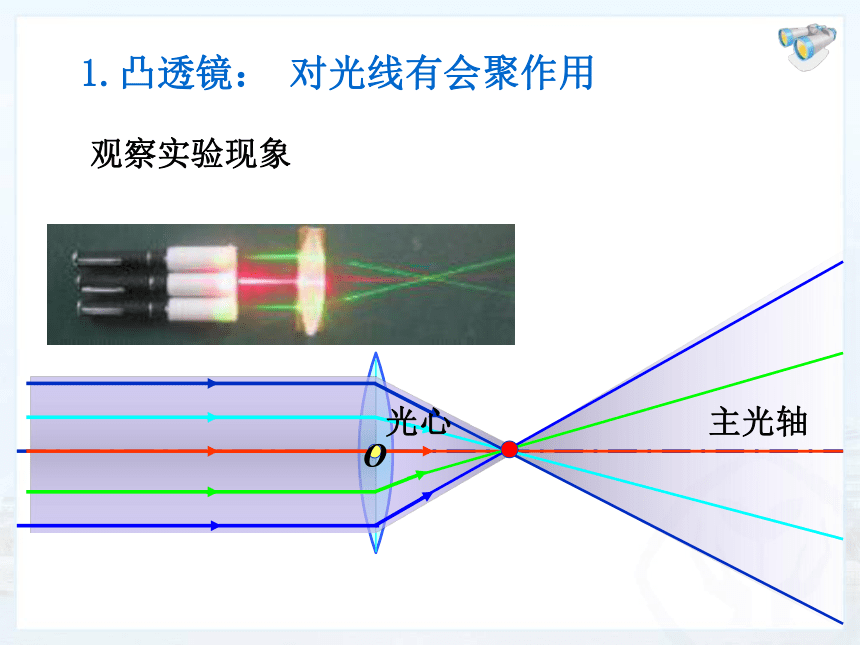

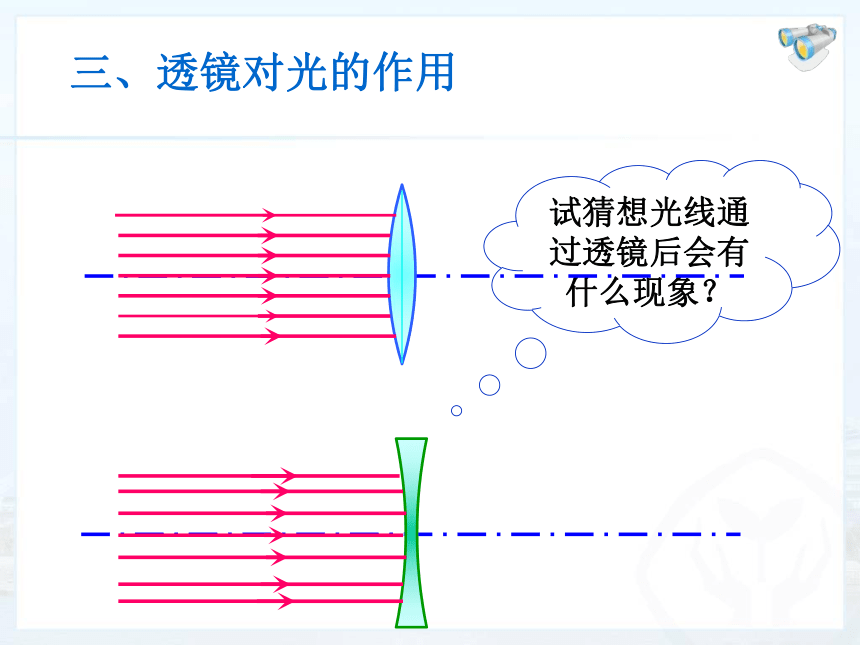

通过这点的光线穿过透镜时不改变方向。 二、透镜的主光轴和光心三、透镜对光的作用试猜想光线通过透镜后会有什么现象？1.凸透镜：主光轴对光线有会聚作用观察实验现象OF2. 凸透镜的焦点和焦距焦点：平行于主轴的平行光通过凸透镜后会聚于主光轴上一点，这个点叫做凸透镜的焦点（F）

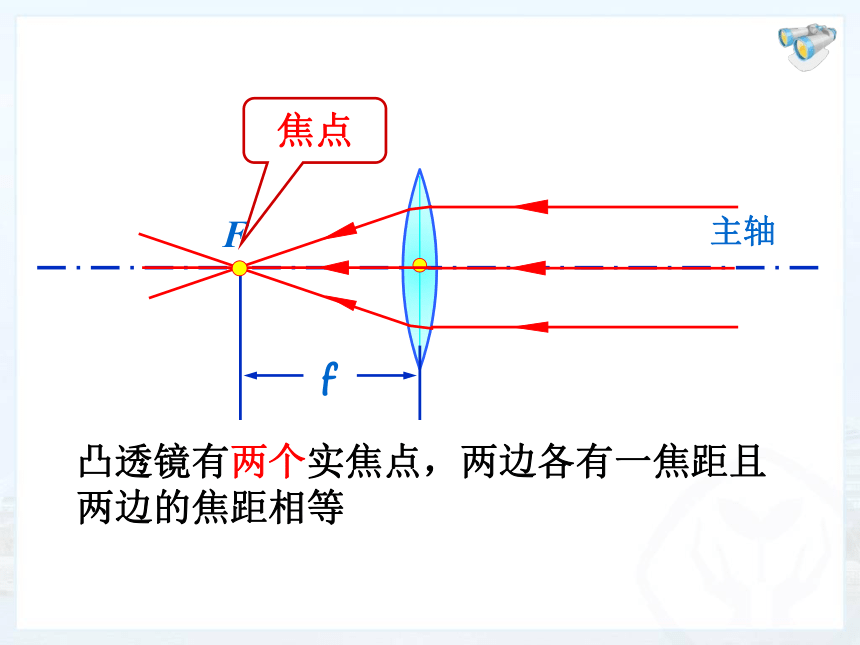

焦距：焦点到光心的距离。焦距主轴焦点凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。F主轴凸透镜有两个实焦点，两边各有一焦距且两边的焦距相等焦点归纳
1　平行于主光轴的光线会聚到焦点上
2　过焦点的光线经过凸透镜折射后跟主光轴平行
3　过光心的光线经过凸透镜折射后方向不变 大家想一想能不能让小灯泡发出的光变为平行光？光路可逆小结：凸透镜对所有光线都起会聚作用。观察实验现象 光经过凹透镜后的发散是不是也有规律可循？3.凹透镜：对光线有发散作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜有焦点吗？把折射光线反向延长看一看。 焦点虚F焦距凹透镜有两个虚焦点。4. 凹透镜的焦点和焦距F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？小结：凹透镜对所有光线都起发散作用。FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。归纳：三条特殊光线1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。小结：１、平行于产光轴的光线，经凸透镜折射后，能____于主光轴上的一点，这一点叫________，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有______个焦点，焦点到________的距离叫凸透镜的焦距，凸透镜两侧的焦距是_______的。
２、画出图中光线经过透镜折射后的光线。会聚焦点两光心相等自我检测Ｆ1、完成下列光路图ＦＦＦＦ巩固练习３．完成下列各光路图3、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙巩固练习４、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 　 上。焦点 ５.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束 B.一定不是平行光束
C.一定是发散光束 D.折射光束比原来的光束会聚些.
D在o点处填上适当的光学元件（至少三种）拓展延伸　　2．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。　　3．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗找焦点和测凸透镜的焦距呢？拓展延伸你知道用什么办法找焦点和测焦距吗？让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的距离． 4、晴朗的夏日中午，向树或花的叶子
上浇水，常会把叶子烧焦，你能给出
合理的解释吗？答：叶子上的小水珠相当于放大镜，会起
到聚光的作用，所以会把叶子烧焦。想一想拓展延伸 5、你知道在森林里不允许随意丢弃
饮料瓶的道理吗？ 答：装有液体的饮料瓶相当于一个凸透
镜，在太阳光的照射下，由于凸透镜
对光线的会聚作用，易引燃位于焦点
处的树叶等。所以不允许随便丢弃饮
料瓶。　6.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。用冰取火示意图
