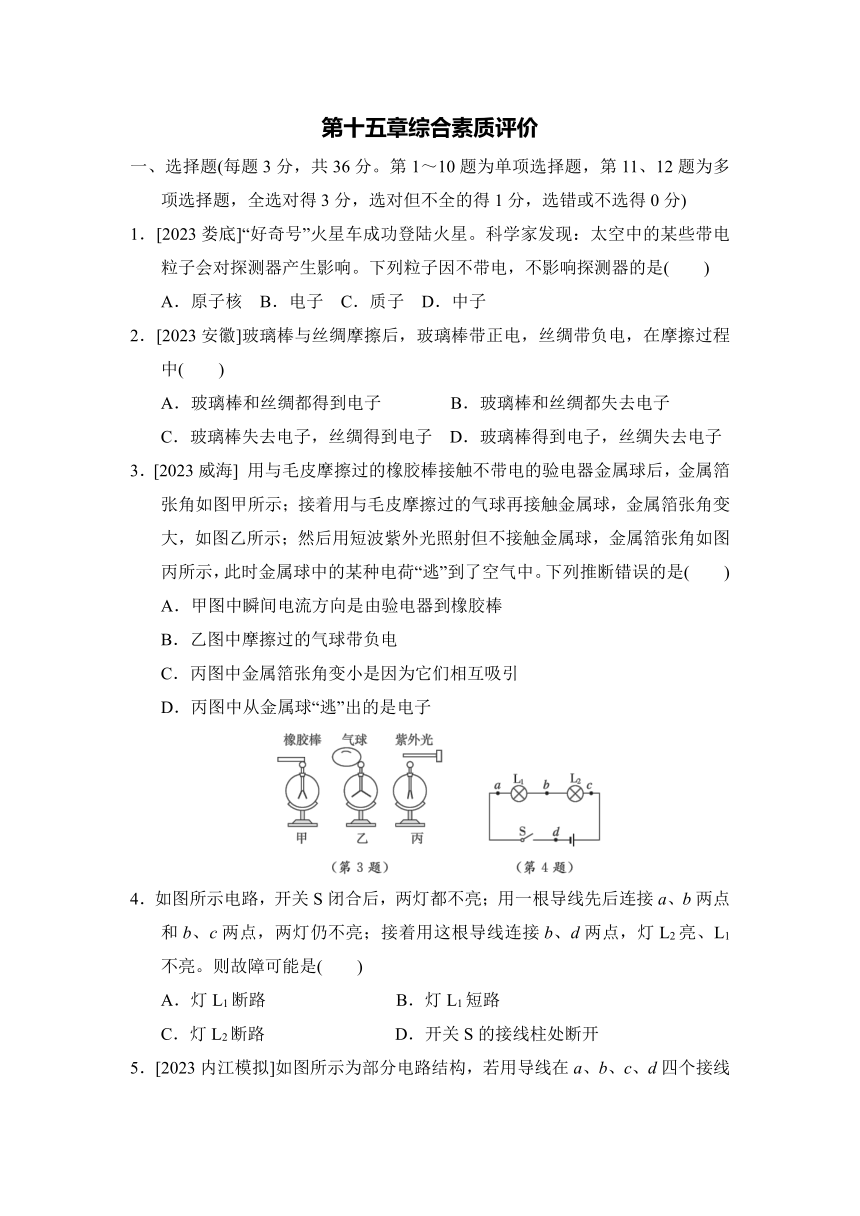

第十五章综合素质评价
一、选择题(每题3分，共36分。第1～10题为单项选择题，第11、12题为多项选择题，全选对得3分，选对但不全的得1分，选错或不选得0分)
1．[2023娄底]“好奇号”火星车成功登陆火星。科学家发现：太空中的某些带电粒子会对探测器产生影响。下列粒子因不带电，不影响探测器的是(　　)
A．原子核 B．电子 C．质子 D．中子
2．[2023安徽]玻璃棒与丝绸摩擦后，玻璃棒带正电，丝绸带负电，在摩擦过程中(　　)
A．玻璃棒和丝绸都得到电子 B．玻璃棒和丝绸都失去电子
C．玻璃棒失去电子，丝绸得到电子 D．玻璃棒得到电子，丝绸失去电子
3．[2023威海] 用与毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用与毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。下列推断错误的是(　　)
A．甲图中瞬间电流方向是由验电器到橡胶棒
B．乙图中摩擦过的气球带负电
C．丙图中金属箔张角变小是因为它们相互吸引
D．丙图中从金属球“逃”出的是电子
4．如图所示电路，开关S闭合后，两灯都不亮；用一根导线先后连接a、b两点和b、c两点，两灯仍不亮；接着用这根导线连接b、d两点，灯L2亮、L1不亮。则故障可能是(　　)
A．灯L1断路 B．灯L1短路
C．灯L2断路 D．开关S的接线柱处断开

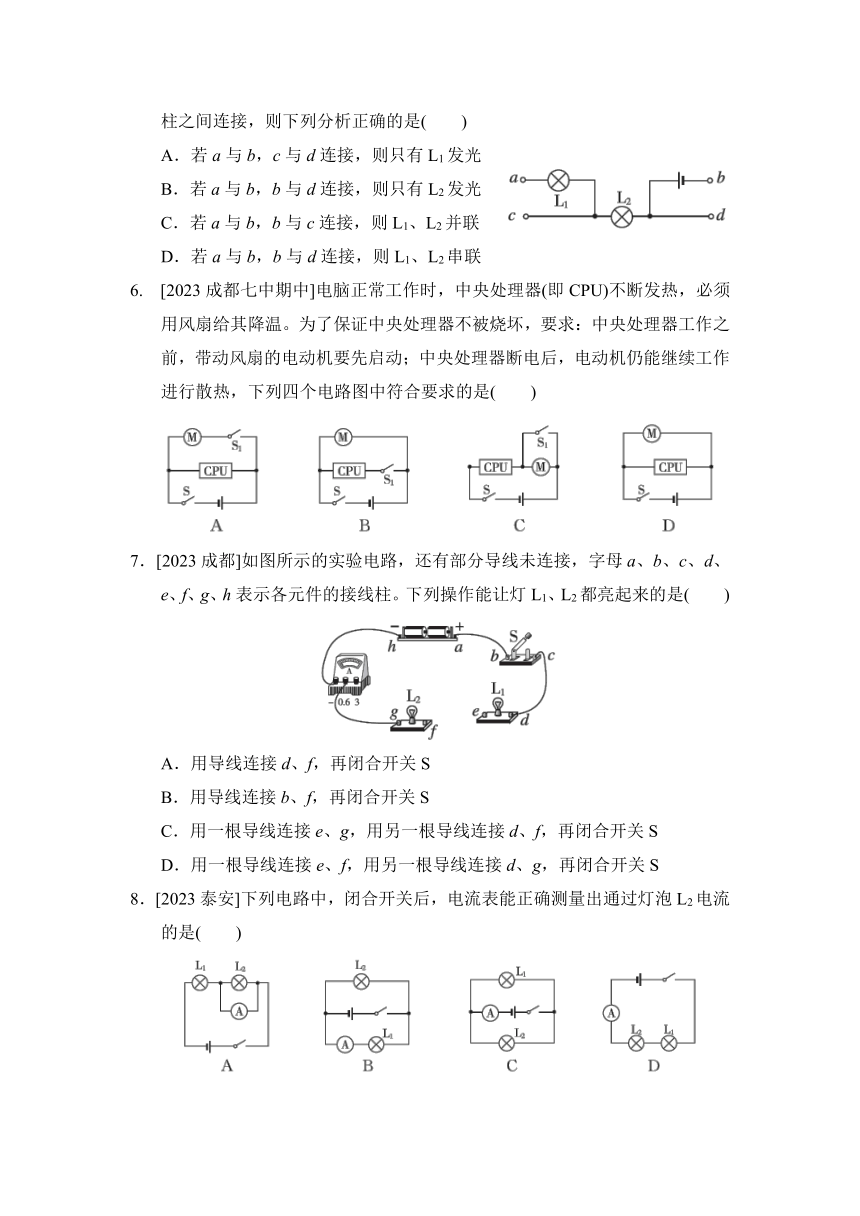

5．[2023内江模拟]如图所示为部分电路结构，若用导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是(　　)
A．若a与b，c与d连接，则只有L1发光
B．若a与b，b与d连接，则只有L2发光
C．若a与b，b与c连接，则L1、L2并联
D．若a与b，b与d连接，则L1、L2串联
6. [2023成都七中期中]电脑正常工作时，中央处理器(即CPU)不断发热，必须用风扇给其降温。为了保证中央处理器不被烧坏，要求：中央处理器工作之前，带动风扇的电动机要先启动；中央处理器断电后，电动机仍能继续工作进行散热，下列四个电路图中符合要求的是(　　)
INCLUDEPICTURE "C:\\Users\\16979\\AppData\\Roaming\\Microsoft\\Word\\AD175.EPS" \* MERGEFORMAT INCLUDEPICTURE "../AD175.EPS" \* MERGEFORMAT \d
7．[2023成都]如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是(　　)
INCLUDEPICTURE "C:\\Users\\16979\\AppData\\Roaming\\Microsoft\\Word\\AD176.EPS" \* MERGEFORMAT INCLUDEPICTURE "../AD176.EPS" \* MERGEFORMAT \d
A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
8．[2023泰安]下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是(　　)
INCLUDEPICTURE "C:\\Users\\16979\\AppData\\Roaming\\Microsoft\\Word\\AD177.EPS" \* MERGEFORMAT INCLUDEPICTURE "../AD177.EPS" \* MERGEFORMAT \d
9．[2023济宁]如图所示的电路中，闭合开关时，下列说法正确的是(　　)
A．灯L1与灯L2串联
B．开关只能控制灯L2
C．电流表测灯L1的电流
D．电流方向：从电流表经a流向开关
10．如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，电流表A2示数是0.6 A，下列分析错误的是(　　)
A．灯泡L1和L2并联
B．电流表A1的示数是0.3 A
C．通过灯L2的电流为0.6 A
D．通过灯L1的电流为0.9 A
11．[2023泸州江阳区第四学区期中，多选]在如图所示的电路中，说法正确的是(　　)
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都不发光
C．S1、S2都断开，L1不发光
D．闭合S2，断开S1，L1、L2都发光
12．[2023湖南BEST教育联盟期中，多选]倩倩连接电路，闭合开关后两灯正常发光，电流表A1的示数为0.2 A，电流表A的示数如图所示，则(　　)
A．两灯是并联连接的
B．流经开关的电流是0.5 A
C．若L1熄灭，则L2也一定不能发光
D．电流表A1测量的是流过L2的电流
二、填空题(每空2分，共22分)

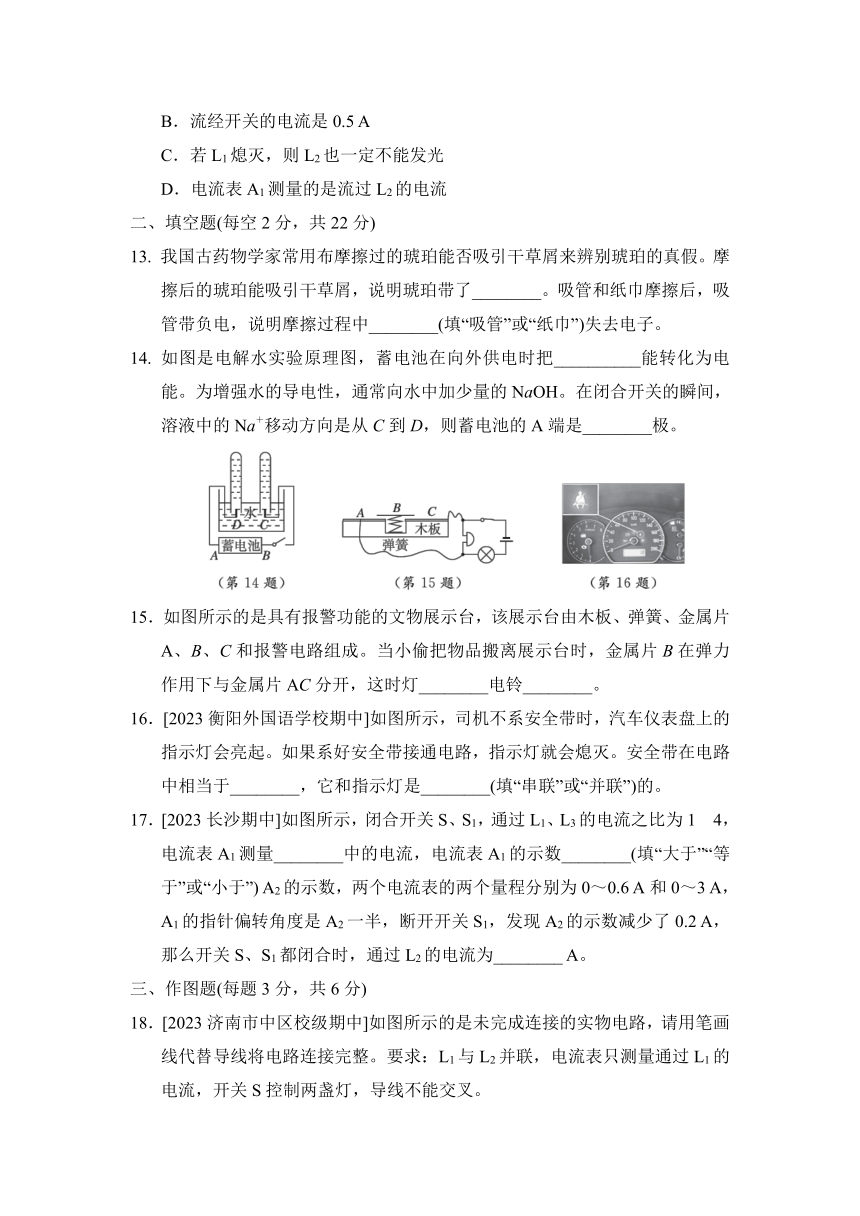

13. INCLUDEPICTURE "C:\\Users\\16979\\AppData\\Roaming\\Microsoft\\Word\\新考法传统文化23福建H.EPS" \* MERGEFORMAT INCLUDEPICTURE "../新考法传统文化23福建H.EPS" \* MERGEFORMAT \d 我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了________。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中________(填“吸管”或“纸巾”)失去电子。
14. INCLUDEPICTURE "C:\\Users\\16979\\AppData\\Roaming\\Microsoft\\Word\\新考法学科内综合23赤峰H.EPS" \* MERGEFORMAT INCLUDEPICTURE "../新考法学科内综合23赤峰H.EPS" \* MERGEFORMAT \d 如图是电解水实验原理图，蓄电池在向外供电时把__________能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na＋移动方向是从C到D，则蓄电池的A端是________极。
15．如图所示的是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片AC分开，这时灯________电铃________。
16．[2023衡阳外国语学校期中]如图所示，司机不系安全带时，汽车仪表盘上的指示灯会亮起。如果系好安全带接通电路，指示灯就会熄灭。安全带在电路中相当于________，它和指示灯是________(填“串联”或“并联”)的。
17．[2023长沙期中]如图所示，闭合开关S、S1，通过L1、L3的电流之比为1?4，电流表A1测量________中的电流，电流表A1的示数________(填“大于”“等于”或“小于”) A2的示数，两个电流表的两个量程分别为0～0.6 A和0～3 A，A1的指针偏转角度是A2一半，断开开关S1，发现A2的示数减少了0.2 A，那么开关S、S1都闭合时，通过L2的电流为________ A。
三、作图题(每题3分，共6分)

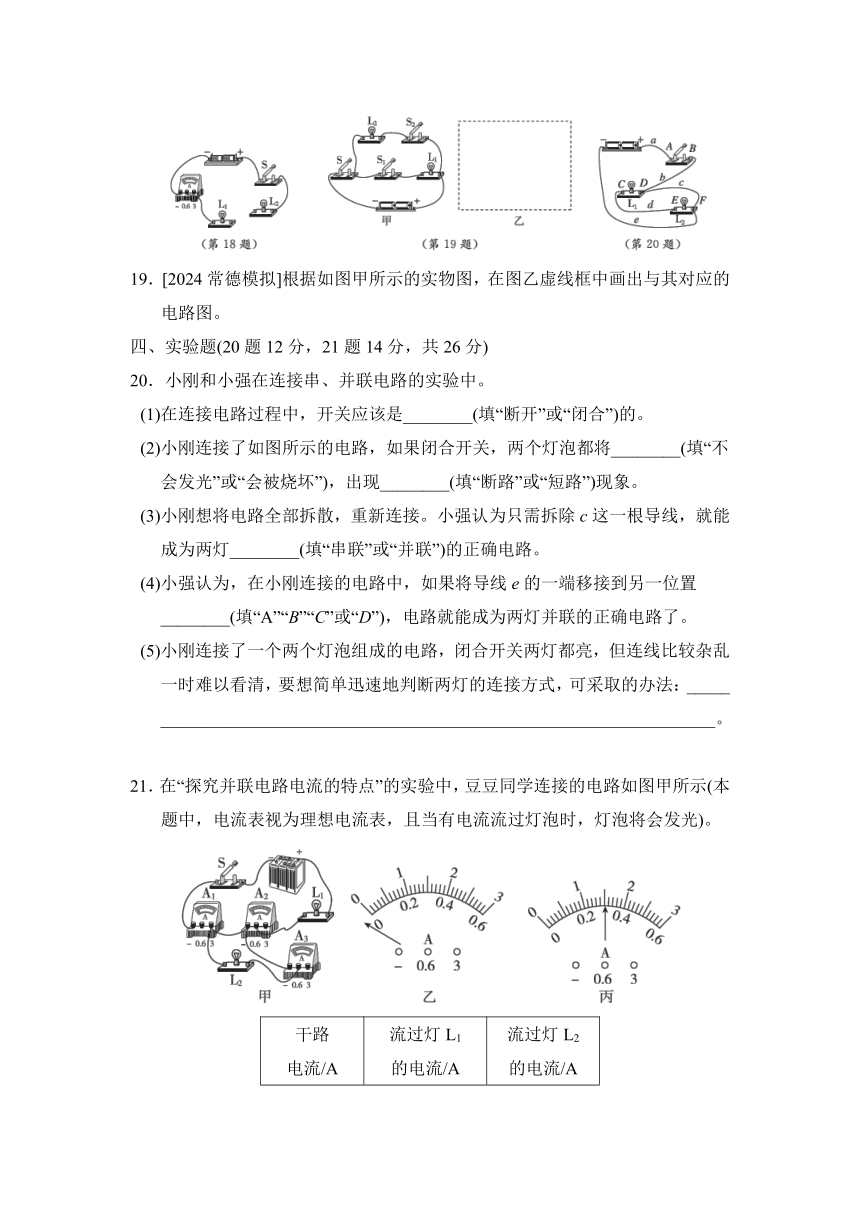

18．[2023济南市中区校级期中]如图所示的是未完成连接的实物电路，请用笔画线代替导线将电路连接完整。要求：L1与L2并联，电流表只测量通过L1的电流，开关S控制两盏灯，导线不能交叉。
19．[2024常德模拟]根据如图甲所示的实物图，在图乙虚线框中画出与其对应的电路图。
四、实验题(20题12分，21题14分，共26分)
20．小刚和小强在连接串、并联电路的实验中。
(1)在连接电路过程中，开关应该是________(填“断开”或“闭合”)的。
(2)小刚连接了如图所示的电路，如果闭合开关，两个灯泡都将________(填“不会发光”或“会被烧坏”)，出现________(填“断路”或“短路”)现象。
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯________(填“串联”或“并联”)的正确电路。
(4)小强认为，在小刚连接的电路中，如果将导线e的一端移接到另一位置________(填“A”“B”“C”或“D”)，电路就能成为两灯并联的正确电路了。
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式，可采取的办法：_____
________________________________________________________________。
21．在“探究并联电路电流的特点”的实验中，豆豆同学连接的电路如图甲所示(本题中，电流表视为理想电流表，且当有电流流过灯泡时，灯泡将会发光)。
干路电流/A 流过灯L1的电流/A 流过灯L2的电流/A
0.6 0.3
(1)已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是__________________________；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是________________________________。
(2)更正上述问题后，闭合开关S，观察到灯泡L1________(填“亮”或“不亮”)、L2不亮；随即断开开关，仔细检查，发现电路有不当之处。
(3)请在图甲中只改动一根导线，使之符合下列要求：
闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯泡L1的电流，A3测流过灯泡L2的电流(提醒：在需要拆除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)。
(4)随后，闭合开关，读取电流表数据填入表中，其中流过灯泡L1的电流大小如图丙所示，该示数为________A。于是得出结论：并联电路中，各支路电流相等，干路电流等于各支路电流的总和。小华同学认为该实验结论不科学，我们应多次更换规格________(填“相同”或“不同”)的灯泡进行实验，以便________(填入正确的序号)。
A．寻找普遍规律 B．求平均值，减小实验误差
五、计算题(10分)
22．如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3 A。
(1)求此时通过灯L2的电流是多少？
(2)当S1断开，S2接b时，电流表的示数是0.2 A，求通过灯L1的电流是多少？
(3)当S1闭合，S2接a时，电流表的示数为0.9 A，此时流过L1中的电流为
600 mA，求此时通过灯L2的电流是多少？
答案
一、1.D　2.C　3.C
4．D 【点拨】开关S闭合后，两灯都不发光，根据选项知故障只有一个，说明电路出现了断路故障，故B错误；将导线接在a、b两点时，两灯不亮，说明故障出现在a到电源负极之间或b到电源正极之间，即a、b间是正常的；将导线接在b、c两点上，两灯还是不亮，说明故障出现在a到电源负极之间或c到电源正极之间，即b、c间也是正常的；将导线接在b、d两点上时，发现灯L2亮而灯L1不亮，说明c到电源正极之间以及灯L2都是完好的，所以故障出现在a、d之间，即可能是开关处断路，故D正确，A、C错误。
5．A 【点拨】若a与b，c与d连接，由于c与d的连接将L2短路，则只有L1发光，故A正确；若a与b，b与d连接，由于b与d的连接电流不经过用电器，引起电源短路，故灯泡都不发光，故B、D错误；若a与b，b与c连接，由于b与c连接将L1短路，则只有L2发光，故C错误。
6．B 【点拨】A图中只闭合开关S，CPU工作，但电动机未必工作，D图中只闭合开关S，CPU与电动机同时工作，这与题设条件中“电动机要先启动”不符，故A、D错误；B图中开关S闭合，电动机立刻工作，CPU在开关S1闭合后工作，S1断开时，CPU不工作，电动机仍可工作，能做到CPU断电后，电动机仍能工作一段时间来进行散热，故B正确；C图中闭合开关S，CPU和电动机同时工作，再闭合开关S1后是CPU在工作，而电动机被短路不能工作，与题目意思不符，故C错误。
7．C 【点拨】用导线连接d、f，再闭合开关S，灯L2亮，灯L1没有接入电路，即灯L1不亮，故A错误；用导线连接b、f，灯L2亮，此时开关S与灯L1没有接入电路(或L1所在电路断路)，灯L1不亮，故B错误；用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两灯并联，都亮，故C正确；用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，电源短路，两灯都不亮，故D错误。
8．D　
9．C
10．B 【点拨】由图甲知，闭合开关S后，电流从电源正极流出经电流表A1后分成两条支路，一条支路通过L1，另一条支路通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测通过L2的电流，故A正确；因为并联电路中干路电流等于各支路电流之和，且电流表A2示数是0.6 A，即通过灯L2的电流为0.6 A，由图乙知，电流表A1应选择0～3 A的量程，A1示数为1.5 A，故B错误，C正确；则通过L1的电流I1＝I－I2＝1.5 A－0.6 A＝0.9 A，故D正确。故选B。
11．BD 【点拨】由图知，闭合S1，断开S2时，L2所在支路断路，L1被短路，故电源短路，L1、L2都不发光，故A错误；闭合S1、S2时，电源短路，没有电流通过L1、L2，所以两灯都不发光，故B正确；S1、S2都断开，L1单独接入电路，L1发光，L2不发光，故C错误；闭合S2，断开S1时，灯L1、L2并联，则L1、L2都发光，故D正确。
12．AB 【点拨】由图可知，电流从电源正极流出，一条支路通过L2，另一条支路通过A1、L1，汇合后共同经电流表A、开关回到电源负极，所以两灯是并联的，故A正确；由图乙可知，电流表A所接量程为0～0.6 A，分度值为0.02 A，示数为0.5 A，即干路的电流为0.5 A，则流经开关的电流是0.5 A，故B正确；由于两灯并联，并联电路各支路独立工作，互不影响，所以L1熄灭，L2仍能发光，故C错误；电流表A1测量的是流过L1的电流，故D错误。
二、13.电；纸巾　14.化学；负　15.亮；响　16.开关；并联
17．L2和L3；大于；0.2 【点拨】由图可知，开关S、S1闭合时，三灯并联，电流表A1测通过灯L2、L3的总电流，电流表A2测通过灯L1和L2的总电流。将开关S1断开时，电流表A2测通过L2的电流；因为并联电路中，干路电流等于各支路电流之和，并且各支路上的用电器工作时互不影响，所以，根据A2的示数减少了0.2 A可知，通过L1的电流I1＝0.2 A，已知开关S、S1都闭合时，通过L1、L3的电流之比为1?4，则通过L3的电流I3＝4I1＝4×
0.2 A＝0.8 A；因为并联电路中，干路电流等于各支路电流之和，则A1示数为IA1＝I2＋I3＝I2＋0.8 A，A2示数为IA2＝I1＋I2＝0.2 A＋I2，则A1示数大于A2示数，由于电流表的两个量程分别为0～0.6 A和0～3 A，根据分度值可知，A1的指针偏转角度是A2一半时，IA1＝×5IA2，即I2＋0.8 A＝×5×
(0.2 A＋I2)，解得I2＝0.2 A。
三、18.【解】如图所示。
19．【解】如图所示。
四、20.(1)断开　(2)不会发光；短路　(3)串联　(4)C　(5)可以拧下一个灯泡，若另一个灯泡不亮则是串联，否则是并联
21．【解】(1)电流表指针没有调零；电流表正、负接线柱接反了　(2)亮　(3)如图所示。　(4)0.3；不同；A
INCLUDEPICTURE"AD218.EPS" INCLUDEPICTURE \d "D:\\刘欢欢\\24秋\\24秋 典中点 9 物理 R（刘欢欢\\AD218.EPS" \* MERGEFORMATINET
五、22.【解】(1)当S1断开，S2接a时，电流从电源正极出发经电流表、灯泡L2回到电源负极，灯L1中无电流通过，故通过灯L2的电流为0.3 A。
(2)当S1断开，S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2 A，即通过灯L1的电流是0.2 A。
(3)当S1闭合，S2接a时，灯L1、L2并联，电流表A测干路中的电流，I＝0.9 A，
流过L1中的电流I1＝600 mA＝0.6 A，
根据并联电路的电流规律可得，通过灯L2中的电流I2＝I－I1＝0.9 A－
0.6 A＝0.3 A。
