第11章 简单电路测试题（有答案）

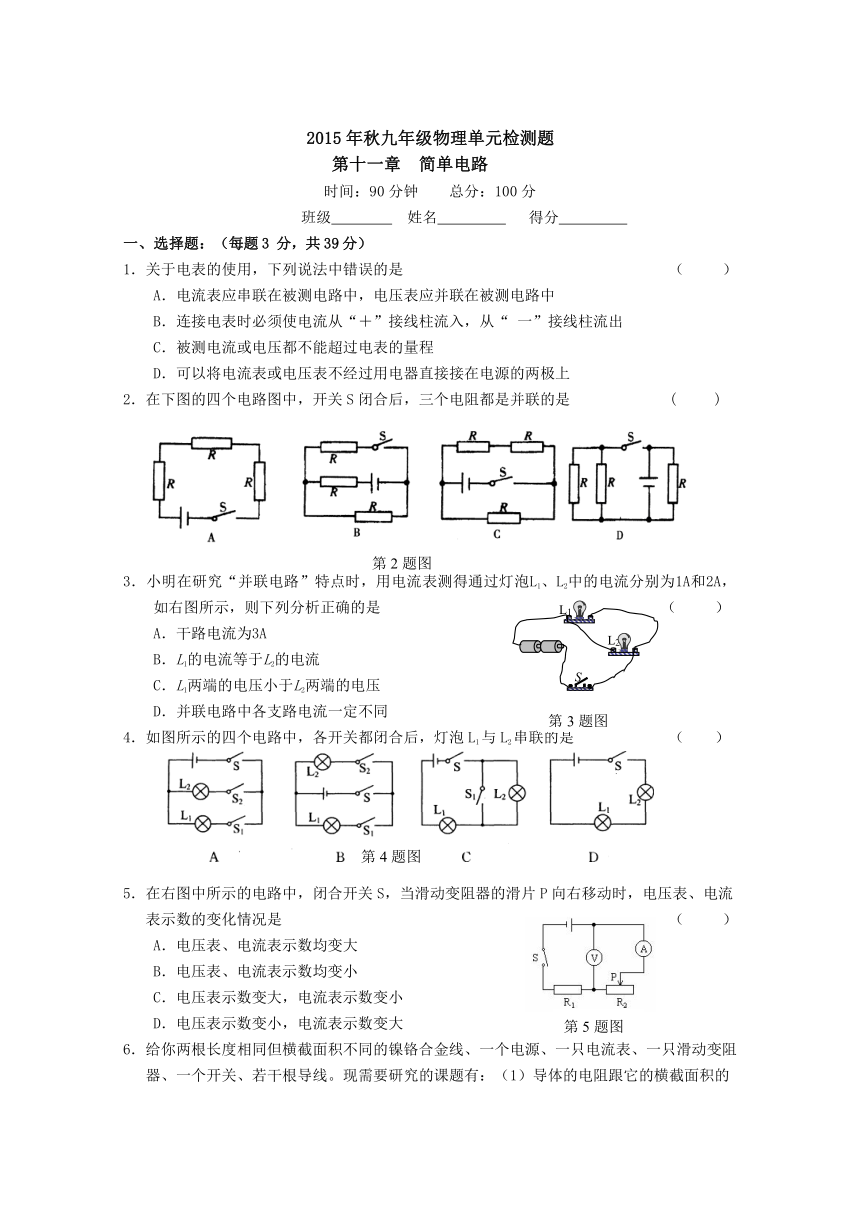

2015年秋九年级物理单元检测题
第十一章 简单电路
时间：90分钟 总分：100分
班级 姓名 得分
一、选择题：（每题3 分，共39分）
1．关于电表的使用，下列说法中错误的是 （ ）
A．电流表应串联在被测电路中，电压表应并联在被测电路中
B．连接电表时必须使电流从“＋”接线柱流入，从“ 一”接线柱流出
C．被测电流或电压都不能超过电表的量程
D．可以将电流表或电压表不经过用电器直接接在电源的两极上
2．在下图的四个电路图中，开关S闭合后，三个电阻都是并联的是 ( )
3．小明在研究“并联电路”特点时，用电流 ( http: / / www.21cnjy.com )表测得通过灯泡L1、L2中的电流分别为1A和2A，如右图所示，则下列分析正确的是 （ ）
A．干路电流为3A
B．L1的电流等于L2的电流
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同
4．如图所示的四个电路中，各开关都闭合后，灯泡L1与L2串联的是 （　　）
5．在右图中所示的电路中，闭合开关S，当滑 ( http: / / www.21cnjy.com )动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是 （ ）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大

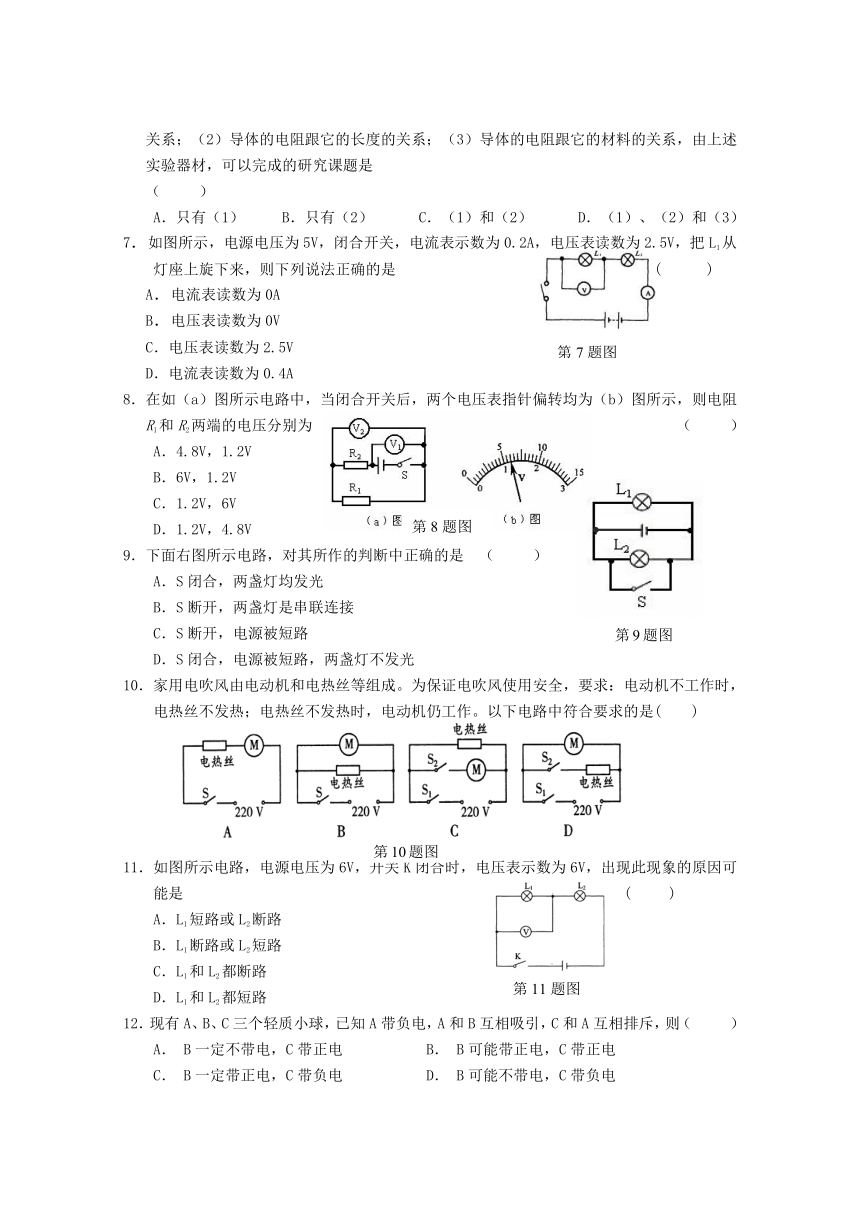

6．给你两根长度相同但横截面积不同的镍铬合 ( http: / / www.21cnjy.com )金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线。现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料的关系，由上述实验器材，可以完成的研究课题是 （ ）
A．只有（1） B．只有（2） C．（1）和（2） D．（1）、（2）和（3）
7．如图所示，电源电压为5 ( http: / / www.21cnjy.com )V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把L1从灯座上旋下来，则下列说法正确的是 ( )
A．电流表读数为0A 　　　
B．电压表读数为0V
　 C．电压表读数为2.5V 　　
D．电流表读数为0.4A
8．在如（a）图所示电路中，当闭合开关 ( http: / / www.21cnjy.com )后，两个电压表指针偏转均为（b）图所示，则电阻R1和R2两端的电压分别为 （ ）
A．4.8V，1.2V
B．6V，1.2V
C．1.2V，6V
D．1.2V，4.8V
9．下面右图所示电路，对其所作的判断中正确的是 （ ）
A．S闭合，两盏灯均发光
B．S断开，两盏灯是串联连接
C．S断开，电源被短路
D．S闭合，电源被短路，两盏灯不发光
10．家用电吹风由电动机和电热丝等 ( http: / / www.21cnjy.com )组成。为保证电吹风使用安全，要求：电动机不工作时，电热丝不发热；电热丝不发热时，电动机仍工作。以下电路中符合要求的是( )
11．如图所示电路，电源电压为6V ( http: / / www.21cnjy.com )，开关K闭合时，电压表示数为6V，出现此现象的原因可能是 ( )
A．L1短路或L2断路
B．L1断路或L2短路
C．L1和L2都断路
D．L1和L2都短路
12．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A． B一定不带电，C带正电 B． B可能带正电，C带正电
C． B一定带正电，C带负电 D． B可能不带电，C带负电
13．某同学住在农家小院，想设计一个“双控开 ( http: / / www.21cnjy.com )关”对一个螺丝口灯泡(路灯)供电，要求院门开关或里屋开关任意一处拨动一下，灯的亮、灭状态发生变化。下图中符合要求和用电安全的是(K1、K2为单刀双掷开关，K3、K4为单刀单掷开关) ( )
二、填空题：（每空2分，共28分）
14．如右图所示电路，此时 ( http: / / www.21cnjy.com )是处于　　　状态；当闭合开关时，小灯泡发光， 此时电路是处于　　　　状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的　　　连接。
15．如下左图是一种常见 ( http: / / www.21cnjy.com )的电热水袋，右图是它的结构示意图，由右图可知，电源指示灯L和发热体R是 联的。为了防止温控开关失灵而引起热水袋爆炸，有的电热水器使用双重温控开关保护，即把两个温控开关 联起来使用。

16．如图所示，只闭合S1时，灯___ ( http: / / www.21cnjy.com )__发光；只闭合S2时，灯_____发光；S1、S2同时闭合时，灯_______发光，此时电路是_________电路；当S1、S2都断开时， ________发光，此时电路是_________电路（不考虑电压大小对灯的亮度影响）。
( http: / / zhidao. / link url=rrITNDEH6HF0NPCVWhSi7OLraZFUToeRYqlBZhOorHpsqmxhDFj5YjAHu6Neu5Bm3UyIMtnjdsOMUL7jReHDatKkVwNhzK6VYBbwVisYj07" \l "#" \o "分享到QQ空间 )
17.恐怖分子在公共场所安装了定时炸弹 ( http: / / www.21cnjy.com )，其引爆装置如上图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中______（填“A”或“B”）处剪断导线，此时灯泡______（填“发光”或“不发光”）．拆除前起爆器上______（填“有”或“没有”）电流通过。
三、作图与实验：（共33分 ）
18．如图所示是某同学连接的电路， ( http: / / www.21cnjy.com )电路连接有错误，将图中电路改成正确电路：要求只改动一根导线，使两只电灯连接成并联电路(划掉的导线上画“×”，用笔画线表示改动后的导线)。并在左边空白处画出改进后的电路图（8分）
19．甲、乙两组同学练习将电流表、电压表与滑动变阻器共同接入电路的组装方法。（10分）
　 （1）如图是他们连接的实物电路，请在右边虚线框中画出对应的电路图。
（2）闭合开关前，应将滑动变阻器的滑片置于 。
　 （3）甲乙两组同学在实验中，使用的电流表、电压表及滑动变阻器均完好且连接正确，但闭合开关后，灯泡均不亮。
①甲组出现的情况是：移动变阻器的滑片，电 ( http: / / www.21cnjy.com )流表有示数且不断变化，电压表示数始终为零，灯泡不亮。你认为其电路的故障是 。
②乙组出现的情况是：移动变阻器的滑片 ( http: / / www.21cnjy.com )，电流表示数为零，电压表示数始终接近3.0V，灯泡不亮。你认为其电路的故障是 。
20.如图所示，某公园有两个游览点(用 ( http: / / www.21cnjy.com )亭子表示)．其游览的入口和出口都己确定，请按以下要求设计游览路线：(1）游客由入口到出口，先后经过两个游览点．请在图甲中用笔画线画出游览路线；(2)游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。
由此联想到我们所学的电路知识， ( http: / / www.21cnjy.com )现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来。
【设计实验与进行实验】请在右图所示的虚线框内。画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号
【评估】（1）正确连接后闭合开关，灯泡不亮请在表格中填写简单的检修方法
故障现象 可能原因 检修方法
灯泡不亮 示例:灯泡的灯丝断了 换灯泡
电路中导线断了
电池没电了
（2)如图所示．它们的电路连接情况不可 ( http: / / www.21cnjy.com )见，闭合开关，两个小灯泡 同时发光：断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联。
第十一章 简单电路参考答案
1．D 2．D 3．A 4．D ( http: / / www.21cnjy.com ) 5．C 6．A 7．A 8．D 9．D 10．D 11．B 12．D 13. B 14．断路 通路 b 15．并 串 16．L3 L1 L1\L2\L3 并联 L1\L2\L3 串联 17．A；不发光；没有 18．略 19．(1)略 (2)最左端 (3)①灯泡短路 ②灯泡断路
20．(1)、(2)如图所示
【评估】(1)换导线 换电池 (2)取下一个小灯泡，若另一个小灯泡还能发光说明是并联，若不能发光说明是串联
第2题图
L1
L2
S
第3题图
第4题图
第4题图
第4题图
第5题图
第7题图
第8题图
第9题图
第10题图
第11题图
第13题图
图5
a
b
第14题图
第15题图
第14题图
第17题图
第16题图
第18题图
第19题图
