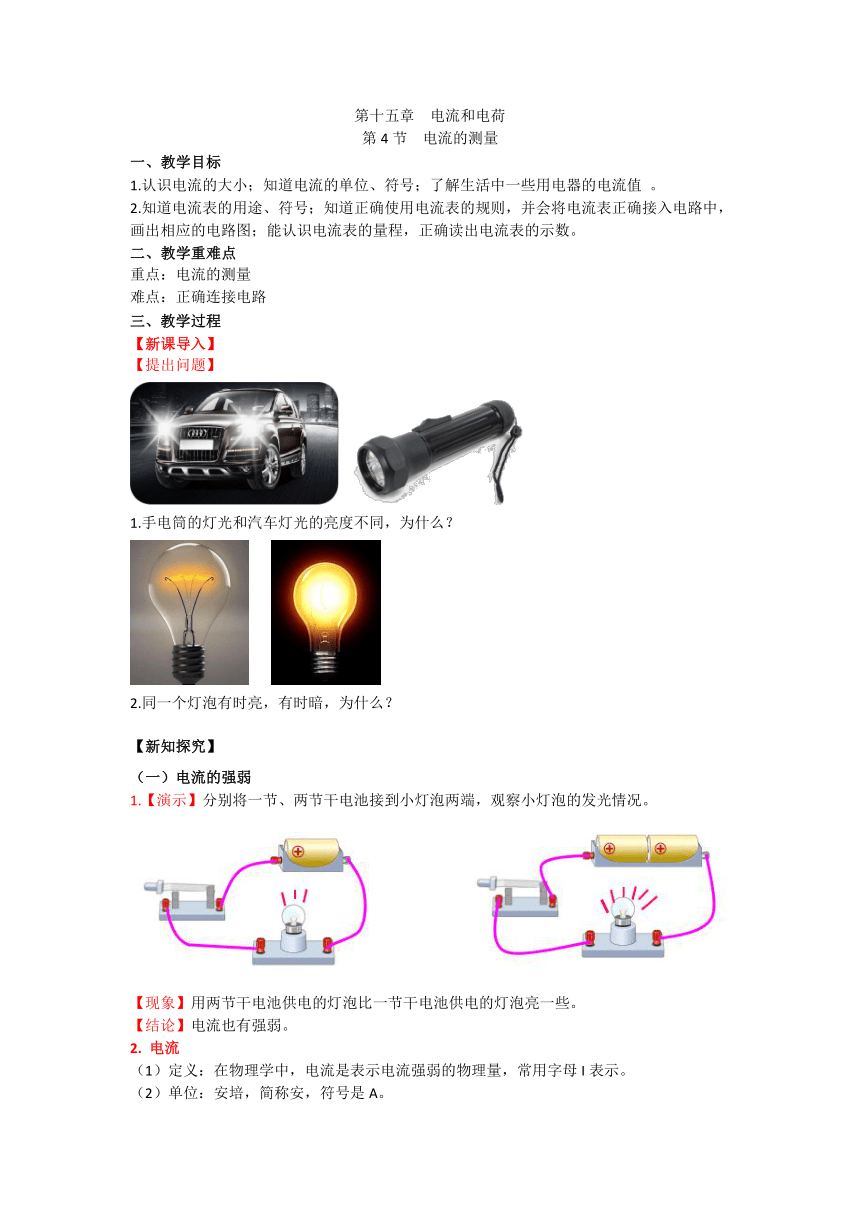

第十五章 电流和电荷
第4节 电流的测量
一、教学目标
1.认识电流的大小;知道电流的单位、符号;了解生活中一些用电器的电流值 。
2.知道电流表的用途、符号;知道正确使用电流表的规则,并会将电流表正确接入电路中,画出相应的电路图;能认识电流表的量程,正确读出电流表的示数。
二、教学重难点
重点:电流的测量
难点:正确连接电路
三、教学过程
【新课导入】
【提出问题】
1.手电筒的灯光和汽车灯光的亮度不同,为什么?
2.同一个灯泡有时亮,有时暗,为什么?
【新知探究】
(一)电流的强弱
1.【演示】分别将一节、两节干电池接到小灯泡两端,观察小灯泡的发光情况。
【现象】用两节干电池供电的灯泡比一节干电池供电的灯泡亮一些。
【结论】电流也有强弱。
2. 电流
(1)定义:在物理学中,电流是表示电流强弱的物理量,常用字母I表示。
(2)单位:安培,简称安,符号是A。

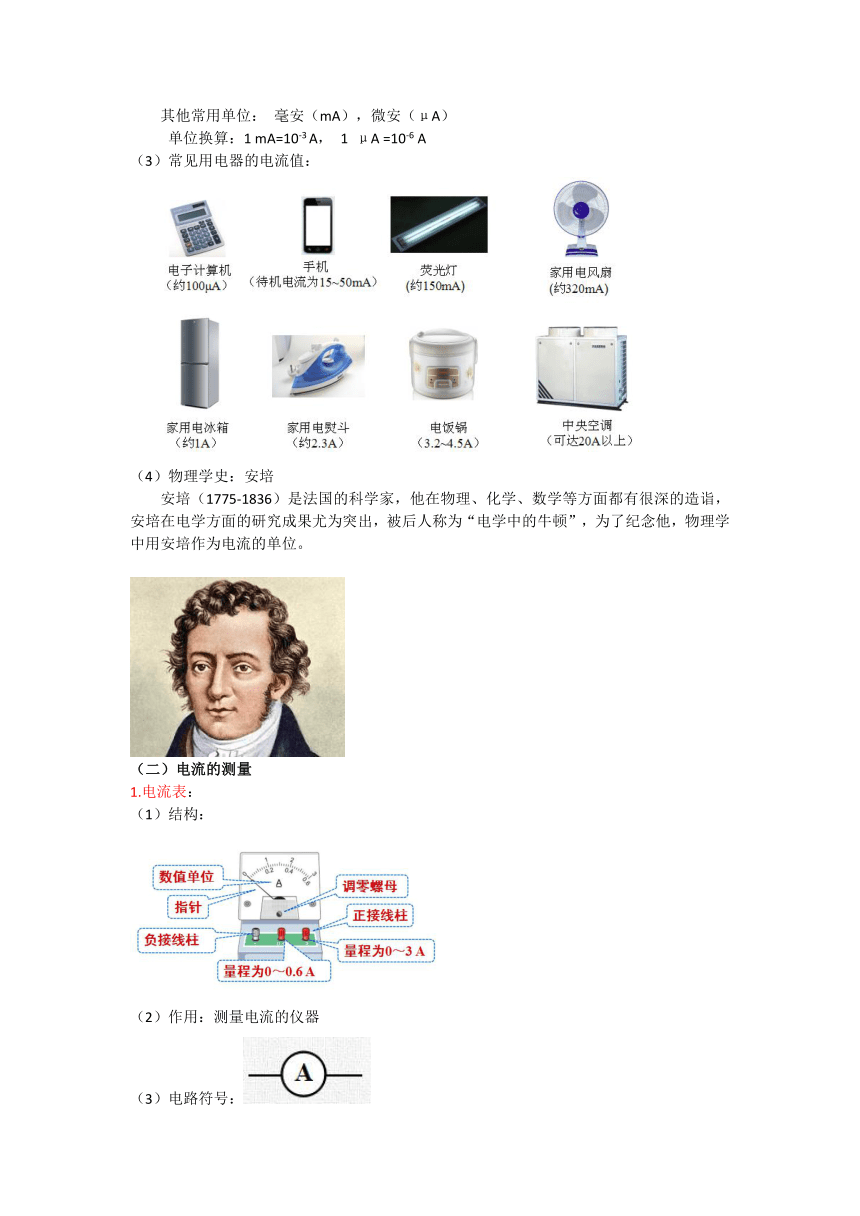

其他常用单位: 毫安(mA),微安(μA)
单位换算:1 mA=10-3 A, 1 μA =10-6 A
(3)常见用电器的电流值:
(4)物理学史:安培
安培(1775-1836)是法国的科学家,他在物理、化学、数学等方面都有很深的造诣,安培在电学方面的研究成果尤为突出,被后人称为“电学中的牛顿”,为了纪念他,物理学中用安培作为电流的单位。
(二)电流的测量
1.电流表:
(1)结构:
(2)作用:测量电流的仪器
(3)电路符号:

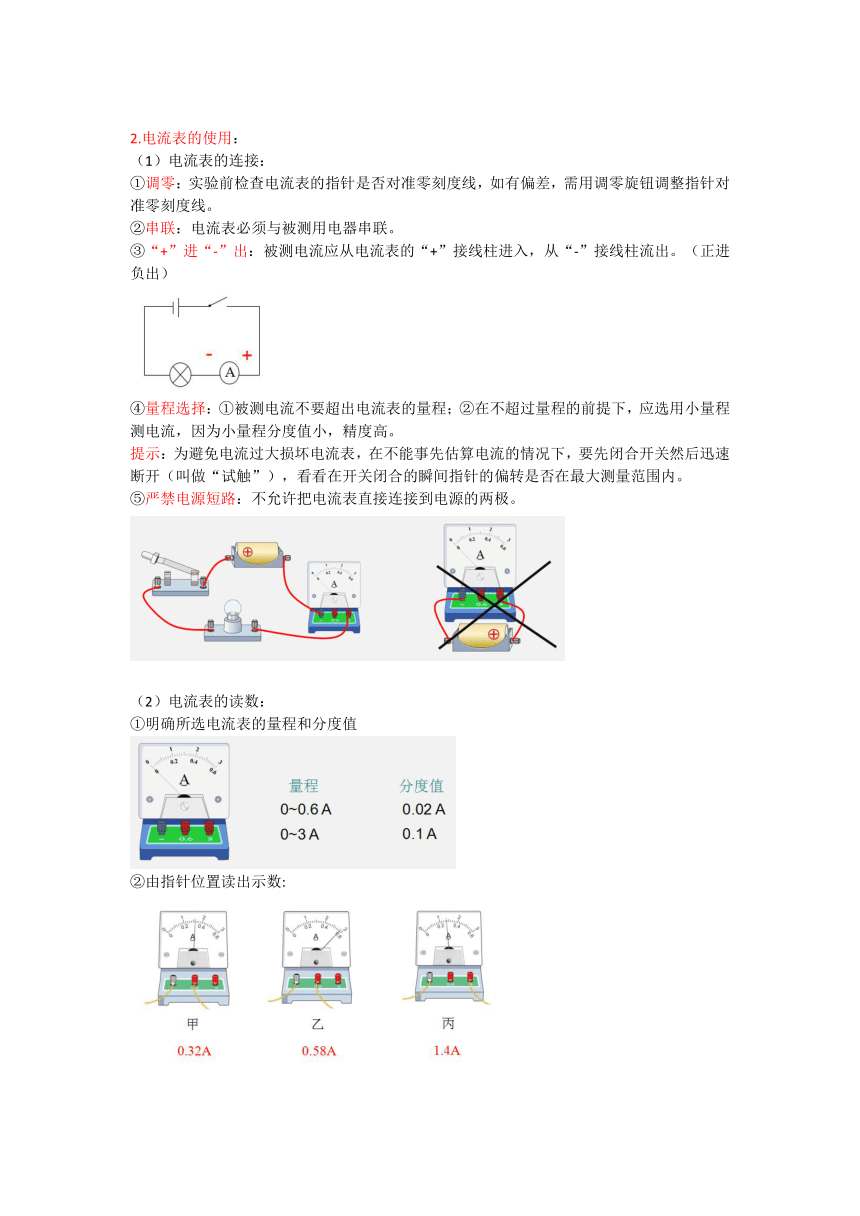

2.电流表的使用:
(1)电流表的连接:
①调零:实验前检查电流表的指针是否对准零刻度线,如有偏差,需用调零旋钮调整指针对准零刻度线。
②串联:电流表必须与被测用电器串联。
③“+”进“-”出:被测电流应从电流表的“+”接线柱进入,从“-”接线柱流出。(正进负出)
④量程选择:①被测电流不要超出电流表的量程;②在不超过量程的前提下,应选用小量程测电流,因为小量程分度值小,精度高。
提示:为避免电流过大损坏电流表,在不能事先估算电流的情况下,要先闭合开关然后迅速断开(叫做“试触”),看看在开关闭合的瞬间指针的偏转是否在最大测量范围内。
⑤严禁电源短路:不允许把电流表直接连接到电源的两极。
(2)电流表的读数:
①明确所选电流表的量程和分度值
②由指针位置读出示数:
3.用电流表测量电路中的电流:
(1)分别按图甲、乙所示的电路图连接电路,测量电路中的电流。
(2)【交流讨论】两次电流表的示数相同说明了什么?
【课堂小结】
【课堂练习】
1.若某家用电器正常工作时电流为5A,则它可能是( A )
A.空调机 B.洗衣机 C.电风扇 D.台灯
2.如图所示的电路能正确测量灯L2电流的是( C )
3.关于电流表的使用,下列说法正确的是( D )
A.电流表要并联在被测电路中
B.使用电流表测量电流时,不用“校零”
C.电流表可以直接接到电源的两极上
D.电路电流无法预估时,用试触方法选定合适量程
4.小明使用电流表的时候,本应使用“-”和“0.6A”两接线柱,但误将“-”和“3A”两接线柱接入电路,电流是从“3A”接线柱流入,从“-”接线柱流出,这样做的结果是( C )
A.指针不动
B.指针摆动角度太小了
C.指针反向摆动
D.指针摆动角度太大,电流表有可能烧坏
5.如图所示,粗心的小强把电流表并联接在了L2的两端。如果闭合开关,可能会发生( A )
A.L1发光,L2不发光 B.L1不发光,L2发光
C.L1、L2都要发光 D.L1、L2都不发光
6.甲、乙两同学在做实验时,把电流表的“-”和“0.6”两个接线柱接在电路中,指针位于如图所示的位置,下面记录中正确的是( D )
A.1.4A B.0.24A C.0.26A D.0.28A
7.用电流表测电路中的电流时,一名同学接入电路的是“0~0.6安”这个量程,而另一名同学读数时却按照“0~3安”的量程读成了2.4安,那么实际测得的电流应该是( B )
A.2.4安 B.0.48安 C.0.36安 D.0.24安
8.某电流表有两个量程,大量程为0~9A,小量程模糊不清,为了确定小量程是多少。先将大量程接入电路,指针位置如图甲所示,然后改用小量程接入同一电路,指针位置如图乙所示,则该电流表的小量程是( C )
A.0~0.6A B.0~1.2A C.0~2.4A D.0~3.6A
9.在“用电流表测电流”实验中,连接电路时,开关应断开,电流表应串联在待测电路中(选填“串联”或“并联”)并使电流从电流表正接线柱流入。
10.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线a(选填“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为0.32A。
11.在用电流表测量电路中电流时,若闭合开关后,发现指针偏至如图甲所示位置,说明在接线中,电流表量程选小了;若在闭合开关前,发现指针停在如图乙所示位置,说明电流表使用前未调零。
