变阻器.

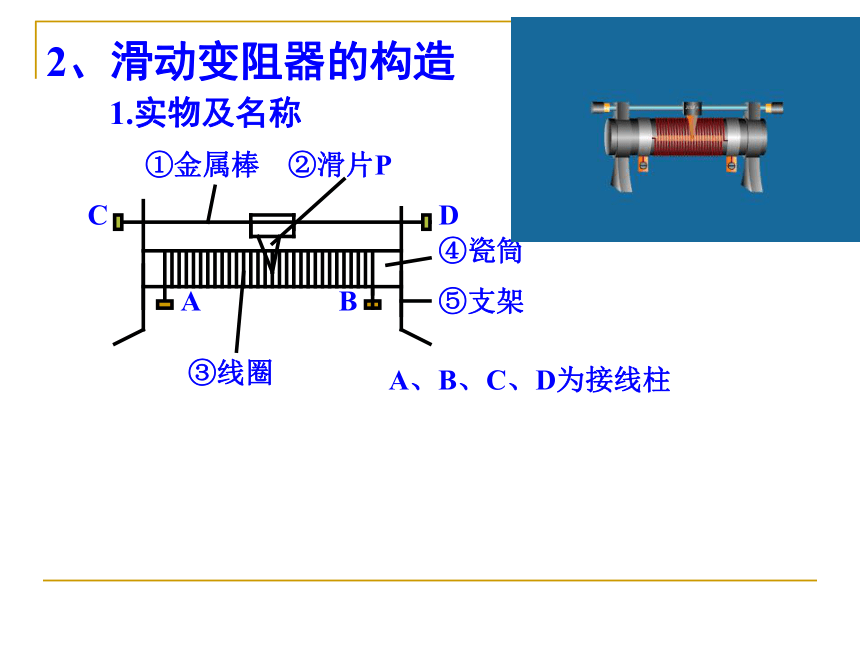

课件30张PPT。电阻定义：符号：实际情况中还需要电阻的大小能变化表示导体对电流阻碍作用的大小回顾：方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料　长度　粗细　温度导体的长度实验总结当铅笔芯连入电路中的长度变长时，电路中电流 ，灯泡亮度 。现象：变小改变连入电路中的 ，可以改变接入电路中的电阻,从而可以改变电路中的 。启示：电阻线的长度电流当铅笔芯连入电路中的长度变短时，电路中电流 ，灯泡亮度 。变大变亮变暗（滑动变阻器就是跟据这样的原理制成的2、滑动变阻器的构造A、B、C、D为接线柱1.实物及名称剖析构造由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。2、结构示意图3、电路符号P观察滑动变阻器P4、原理：改变接入电路中的电阻线的长度，

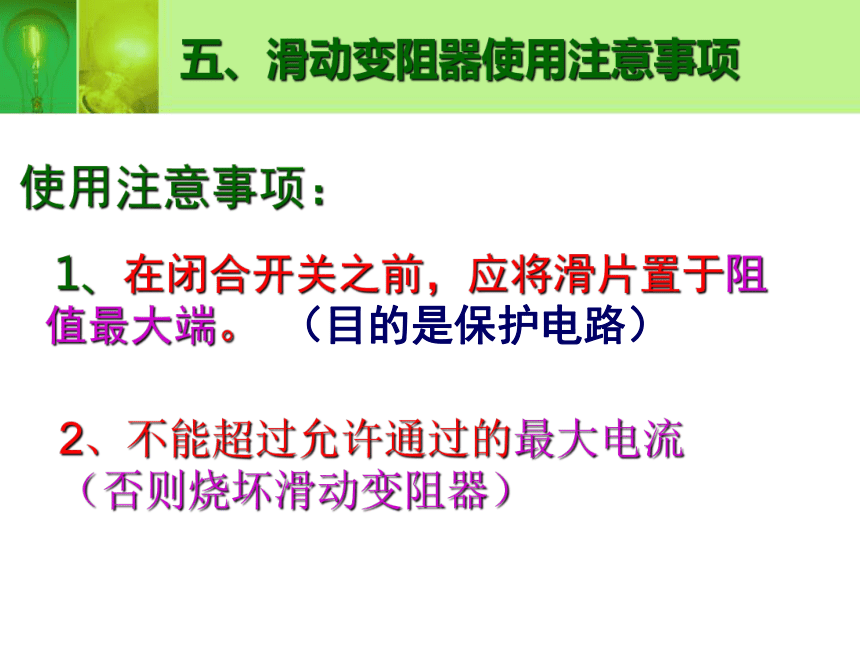

从而改变接入电路中的电阻． 四、铭牌上标有什么？其含义是什么？ “50Ω 1.5A”是什么意思？ 50Ω 1.5A变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。(否则会烧坏变阻器)五、滑动变阻器使用注意事项 使用注意事项： 1、在闭合开关之前，应将滑片置于阻值最大端。 （目的是保护电路） 2、不能超过允许通过的最大电流
（否则烧坏滑动变阻器）DABCC接入电路的接线柱ABDABCC接入电路的接线柱AB错误DABCC接入电路的接线柱CDDABCC接入电路的接线柱CD错误DABCC接入电路的接线柱AC如何增大接入电路的电阻？A、滑片向左移B、滑片向右移DABCC接入电路的接线柱AD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC接入电路的接线柱BC如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移接入电路的接线柱BD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC3．滑动变阻器的使用提示：点接线柱连线判断一下:
如果要灯的亮度增加，滑片要怎样移动？1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。A　　B2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右3、根据电路图将图各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置?为什么?滑动变阻器的连接：连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。二、旋钮型变阻器应用：收音机音量开关等原理：与滑动变阻器的相同你学到了什么一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
二、旋钮型变阻器D2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
