1.4从不同方向看几何体

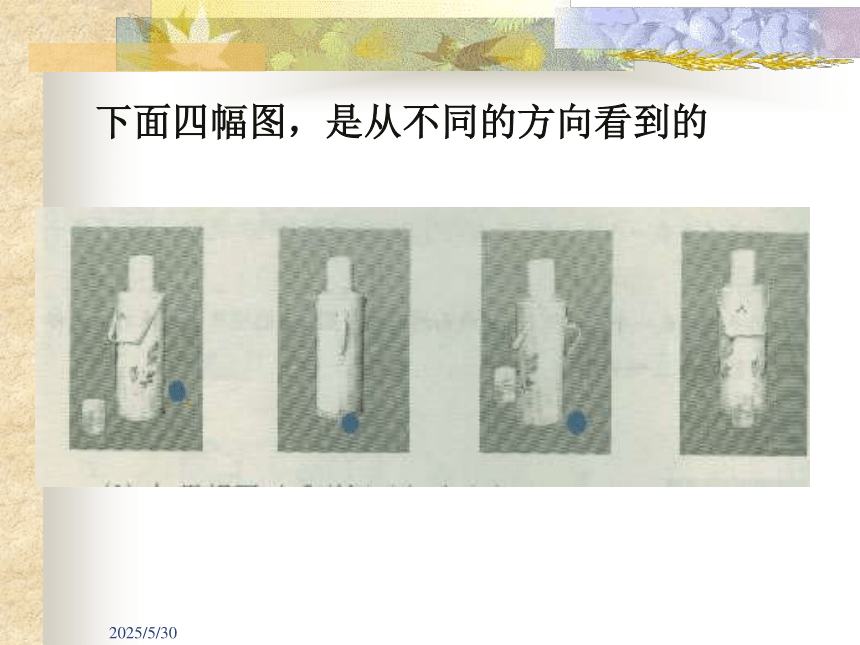

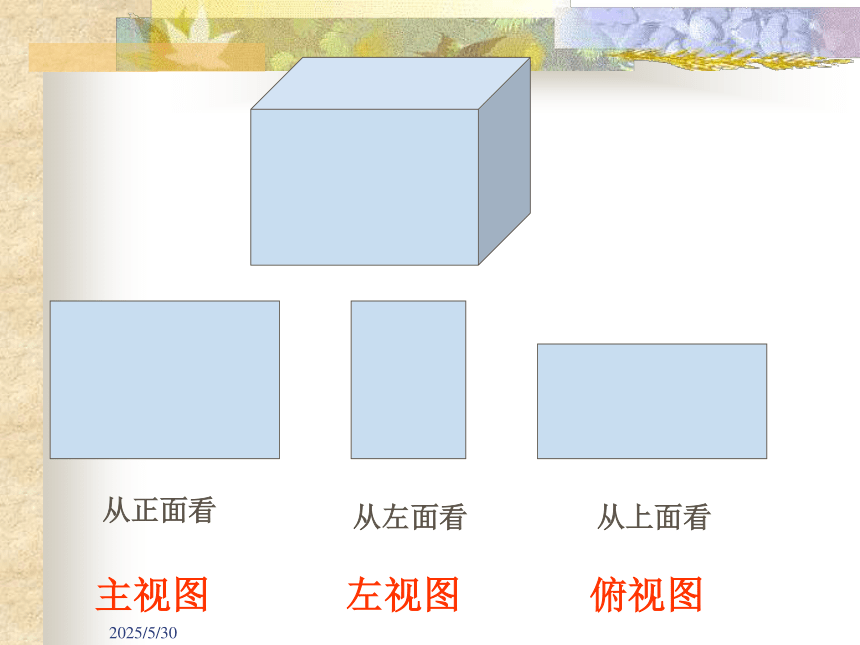

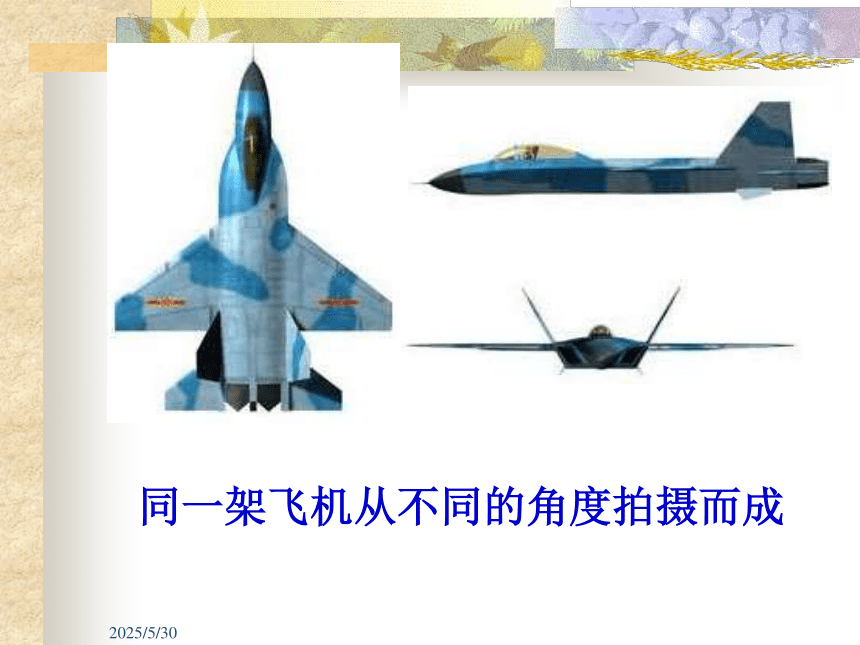

课件20张PPT。2019/3/13同一架飞机从不同的角度拍摄而成2019/3/13下面四幅图，是从不同的方向看到的2019/3/13第四节从不同的方向看几何体2019/3/13主视图左视图俯视图从正面看从左面看从上面看2019/3/13

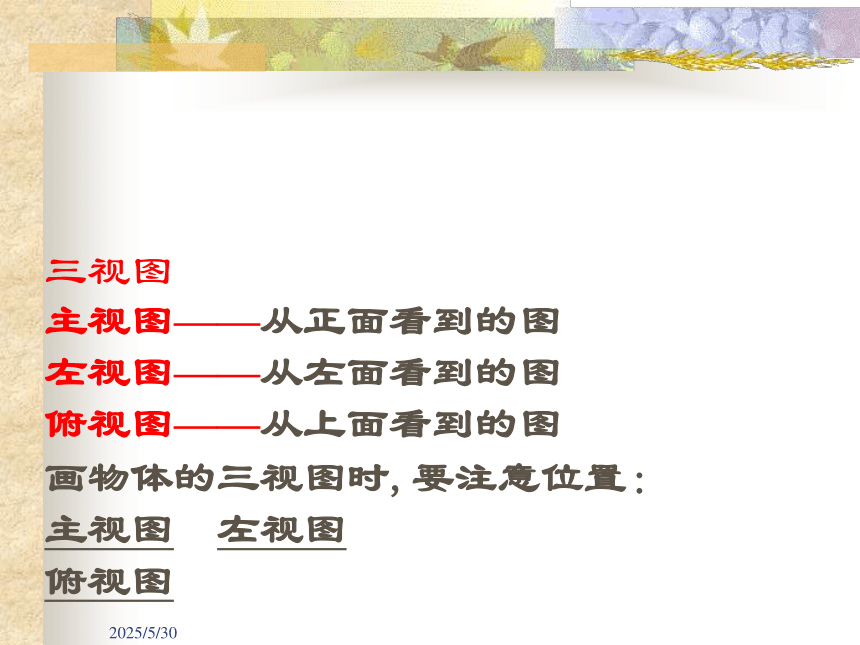

三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要注意位置：　　　　主视图 左视图

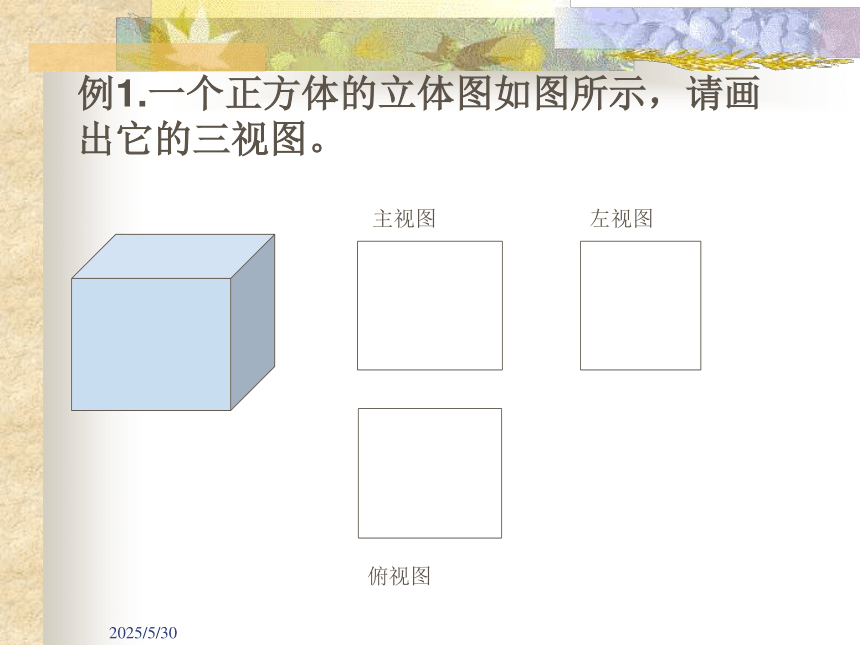

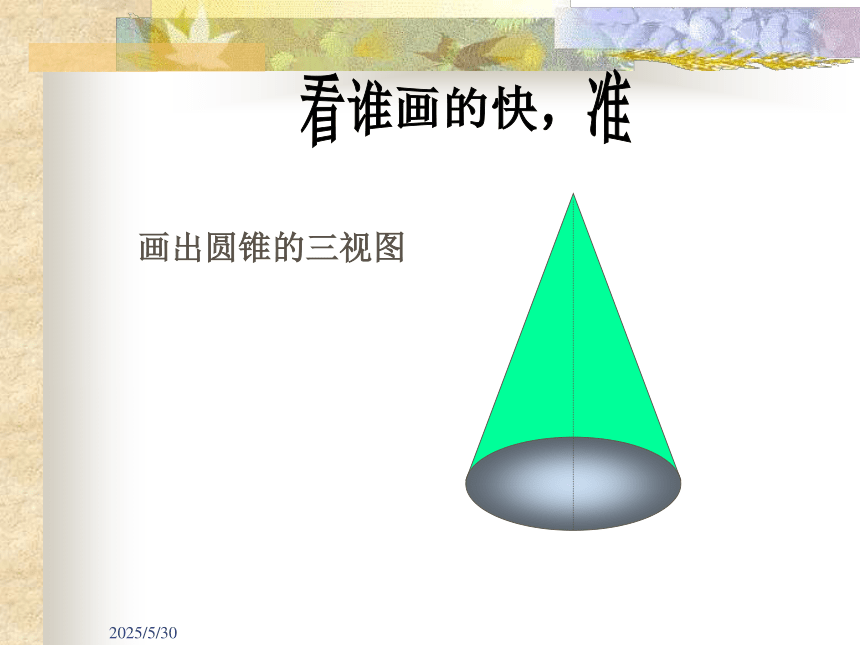

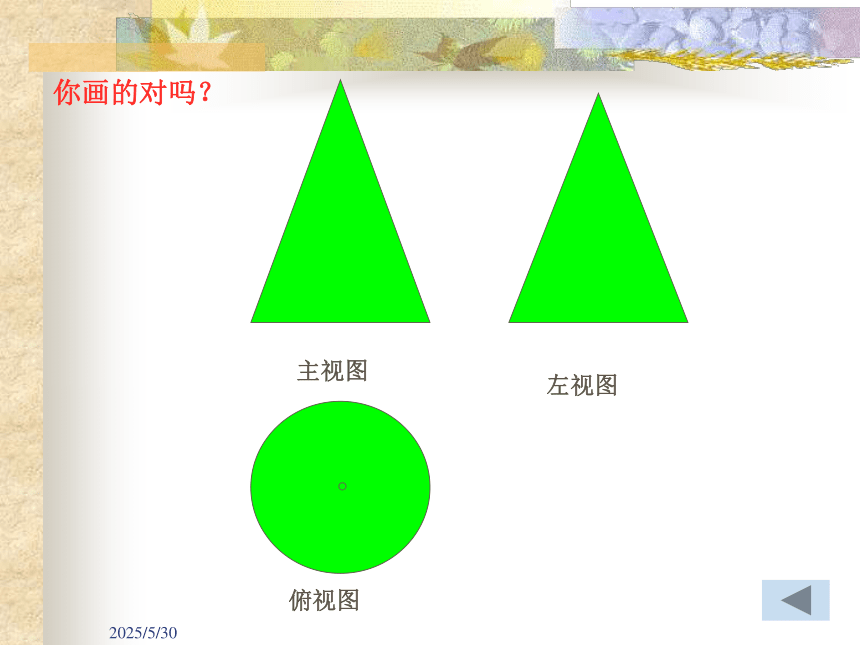

俯视图2019/3/13看谁画的快，准画出圆锥的三视图2019/3/13你画的对吗？主视图左视图俯视图2019/3/13例1.一个正方体的立体图如图所示，请画出它的三视图。2019/3/13思考球的三视图各是什么图形？2019/3/13 由三视图还原某物体 主视图、左视图和俯视图都是相等的正方形，该物体是 ；正方体? 想一想 ? 主视图、左视图和俯视图都是相等的圆，
该物体是 ；球 主视图、左视图都是相等的长方形，俯视图是圆，则该物体是 ；圆柱2019/3/132019/3/13主视图俯视图左视图例3：摆出一组由七块小正方体木块堆成的物体，从三个方向看到的图形如下，请同学说出哪一个是主视图？哪一个是左视图？、哪一个是俯视图？ 2019/3/132019/3/13例2.由5个相同的小立方块搭成的几何体如图所示，请画出它的三视图。2019/3/13判断物体的形状摆一摆2019/3/13你摆对了吗？2019/3/13方法的总结：一是观察物体的方向
二是小立方体的位置和数目，特别是看
不见的立方体2019/3/13【探究】1、 图1---11是由几个小立方体所搭几何体的俯视图，? 探究 ? 小正方形中的数字表示在该位置小正方体的个数。你能摆出这个几何体吗？ 试画出这个几何体的主视图与左视图。主视图：左视图：11222019/3/13【探究】 图1---11是由几个小立方体所搭几何体的俯视图，? 探究 ? 1122 小正方形中的数字表示在该位置小正方体的个数。主视图：左视图：思考方法? 先根据俯视图确定主视图有 列， 3 再根据数字确定每列的方块有 个， 不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？主视图有 列，第一列的方块有 个，1第二列的方块有 个，2第三列的方块有 个，2
左视图有 列，
2第一列的方块有 个，2第二列的方块有 个，22019/3/13祝同学们快乐学习，快乐成长
