(共26张PPT)
“小灯大用途”
——电学板块整体复习
小梁老师家买了新房子，是毛坯房，需要进行全屋的电路设计，正巧小梁老师刚刚教同学们学习了相关电学知识，想用自己所教的知识来研究家里的照明设备。老师想给自己的房间设计两盏灯，一盏大灯和一盏床头灯如图所示，请同学们帮助老师根据实际需要选择合适的电路设计。
背景介绍
课堂引入
电路初探——电路设计
从实际出发，你认为小梁老师哪个设计比较可行？其它方案不可行的原因是什么？
电路初探——电路设计

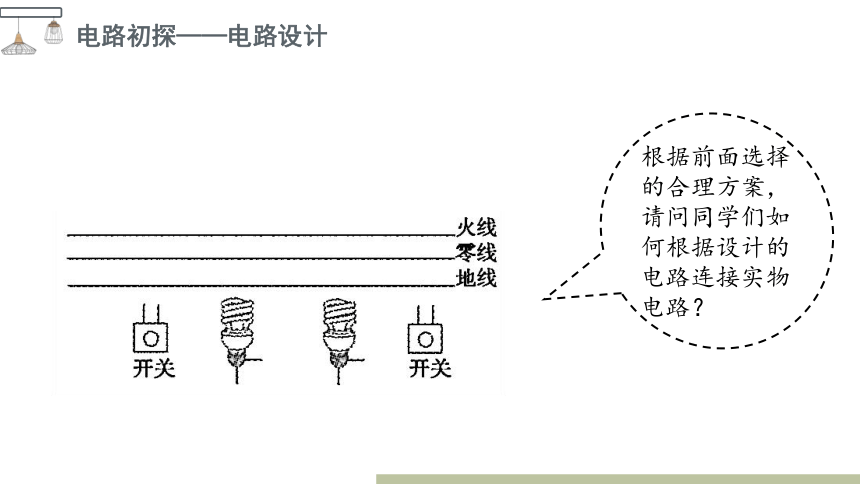

根据前面选择的合理方案，请问同学们如何根据设计的电路连接实物电路？
电路初探——电路设计
电路初探——电路设计

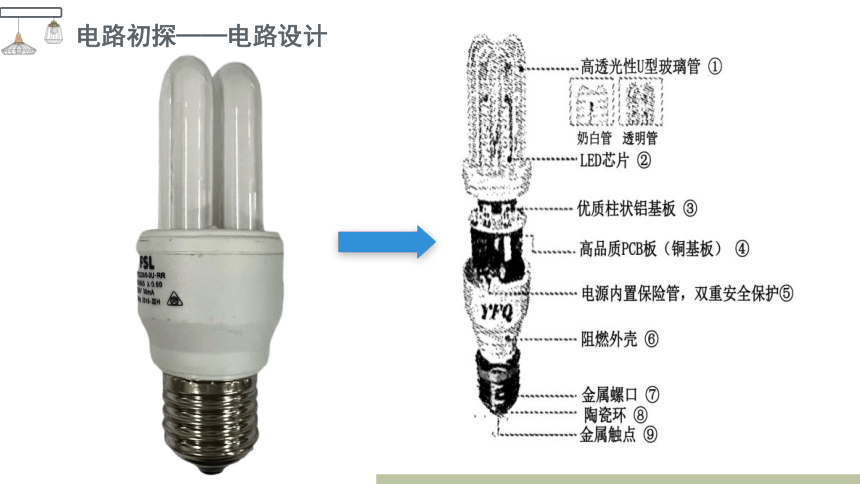

小梁老师发现市面上大都是LED节能灯，节能灯的内部结构如图所示，请问构成节能灯的材料哪些属于导体？哪些属于绝缘体？哪些是半导体材料？
导体
绝缘体
半导体
①
②
③
④
⑤
⑥
⑦
⑧
⑨
具有单向导电性
难度升级→动态电路
电路再探——分析动态电路
小梁老师想在自己的床头安装一个可调节亮度的节能灯，电位器变阻器跟滑动变阻器很相似，电位器可调节灯泡亮度，同时具有开关功能，a、b、c是它的三个接线柱，你能否设计一个利用电位器来调节灯泡亮度，实现顺时针旋转电位器旋钮，灯泡会变亮的实验实物图，请将其接入电路。
滑动变阻器对电路的影响
ask
电路中滑动变阻器向右移动，电表的示数如何变化？
去电表法
电路中R总
电流表
R1两端的电压
变大
变小
变小
滑动变阻器两端的电压
变大
R2
变大
R1与R2串联
滑动变阻器向右移动
滑动变阻器对串联电路的影响
电压表一表测三（等于电源电压）
电流表A1测R1电流
R1与R2并联
电流表A测干路电流
电流表A2测R2电流
分析滑动变阻器在并联电路中的“变”和“不变”
滑动变阻器向右移动时：
①并联电路中U1______U2_____U；
②R2是定值电阻，A2示数是否变化？__________
③滑动变阻器R1如何变化？________，A1示数如何变化？___________
④根据并联电路的规律，A示数如何变化？____________
=
=
不变
变大
变小
变小
I = I1 + I2
分析滑动变阻器在并联电路中的“变”和“不变”
小结：滑动变阻器对串联电路的影响
小结：滑动变阻器在并联电路中的“变”和“不变”
小试牛刀
难度再升级→多挡位用电器
小梁老师家卫生间安装了集取暖、照明和换气于一身的“浴霸”，“浴霸”中的换气扇、照明灯和取暖灯的电路连接如图所示。
功能介绍
电路深探——多挡位用电器
只有S1闭合时
只有照明灯工作
只有S2闭合时
只有换气扇工作
只有S3闭合时
两个取暖灯并联工作
电路深探——多挡位用电器
当S1和S2同时闭合
再闭合S3
换气扇和照明灯并联工作
U1=U2
R总变小，干路电流变大
电路深探——多挡位用电器
以下图是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2，主要参数如表所示。它是利用电动机鼓动空气流动，通过加热元件加热冷空气使室内升温，可根据实际需求，实现“低温挡”“中温挡”和“高温挡”三挡的自动切换，当开关均闭合时浴霸是正常工作的。[ρ空气＝1.2kg/m3，c空气取1.0×103J/（kg ℃），不考虑其他因素影响]
项目 额定电压/V R1额定功率/W R2额定功率/W 适用面积/m2
参数 220 1936 968 10
（1）分析“低温挡”“中温挡”和“高温挡”开关以及加热元件的工作情况。
问题
电路深探——多挡位用电器
只闭合S1和S2
只有R2工作
只闭合S1和S3
只有R1工作
闭合S1、S2和S3
R1和R2并联工作
低温挡
中温挡
高温挡
电路深探——多挡位用电器
以下图是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2，主要参数如表所示。它是利用电动机鼓动空气流动，通过加热元件加热冷空气使室内升温，可根据实际需求，实现“低温挡”“中温挡”和“高温挡”三挡的自动切换，当开关均闭合时浴霸是正常工作的。[ρ空气＝1.2kg/m3，c空气取1.0×103J/（kg ℃），不考虑其他因素影响]
项目 额定电压/V R1额定功率/W R2额定功率/W 适用面积/m2
参数 220 1936 968 10
（2）求R1和R2的阻值
问题
电路深探——多挡位用电器
以下图是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2，主要参数如表所示。它是利用电动机鼓动空气流动，通过加热元件加热冷空气使室内升温，可根据实际需求，实现“低温挡”“中温挡”和“高温挡”三挡的自动切换，当开关均闭合时浴霸是正常工作的。[ρ空气＝1.2kg/m3，c空气取1.0×103J/（kg ℃），不考虑其他因素影响]
项目 额定电压/V R1额定功率/W R2额定功率/W 适用面积/m2
参数 220 1936 968 10
设计计算类型的问题并完成解答过程
问题
小结：多挡位计算类型的问题
1、求高温挡的电功率
2、求高温挡工作时的总电流
3、实际电压为200V，R1（R2）的实际功率是多少？
4、浴霸高温挡工作时，使容积为20m3的浴室空气温度升高20摄氏度，求浴室内空气吸收的热量是多少？
自我反思
同学们，下节课见
