山西省太谷县第五中学（人教版）物理九年级全册课件：第十六章 电阻（共13张PPT）

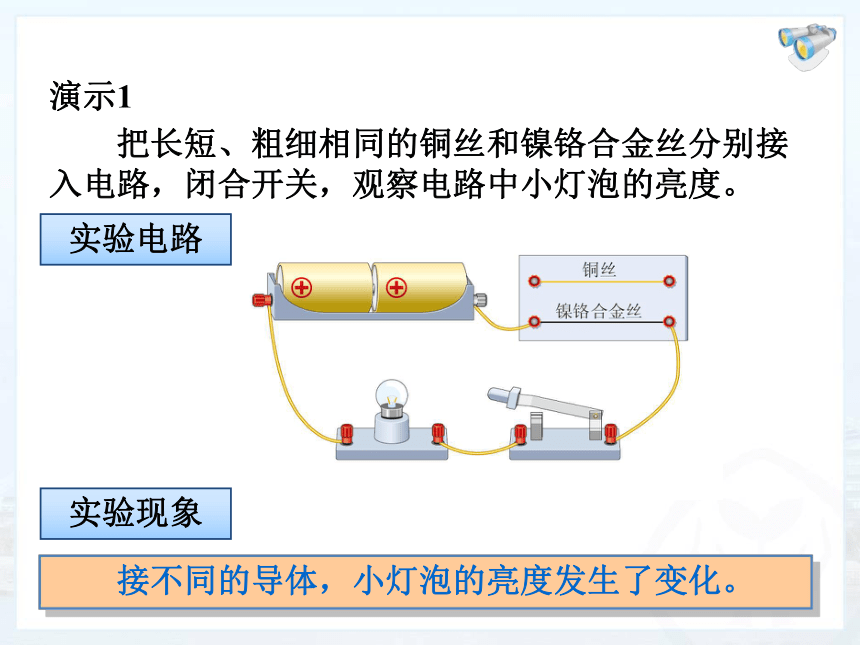

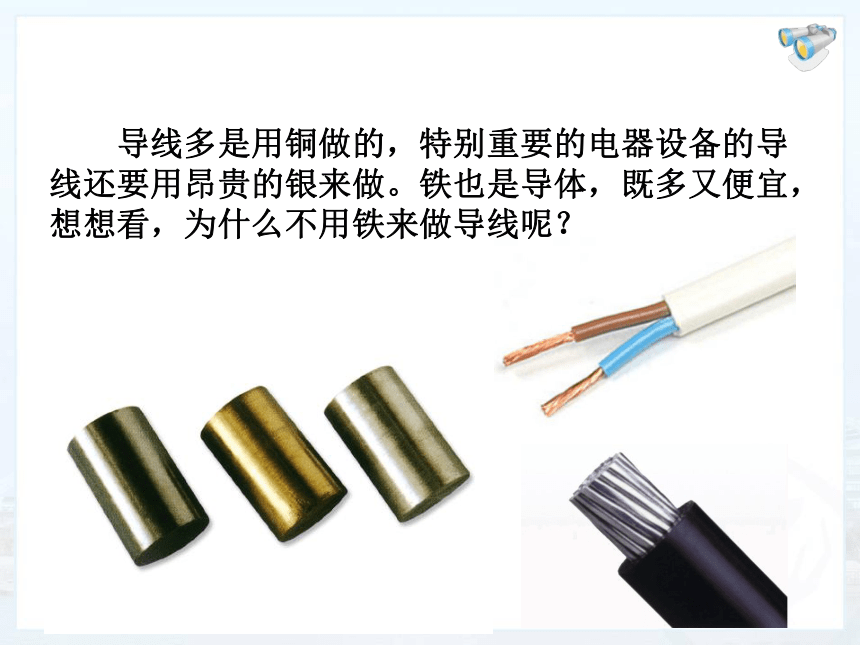

课件13张PPT。电 阻 第十六章 第３节　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；

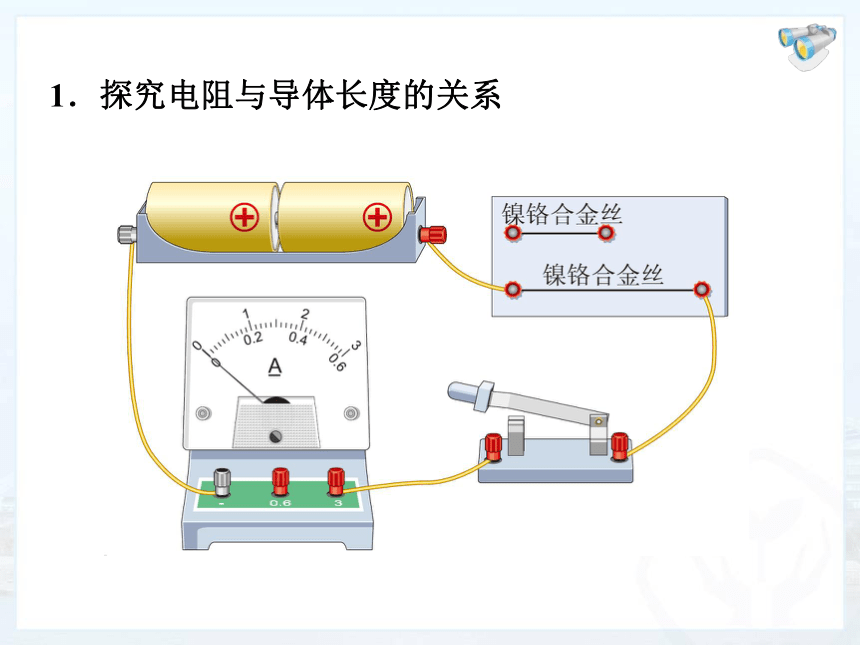

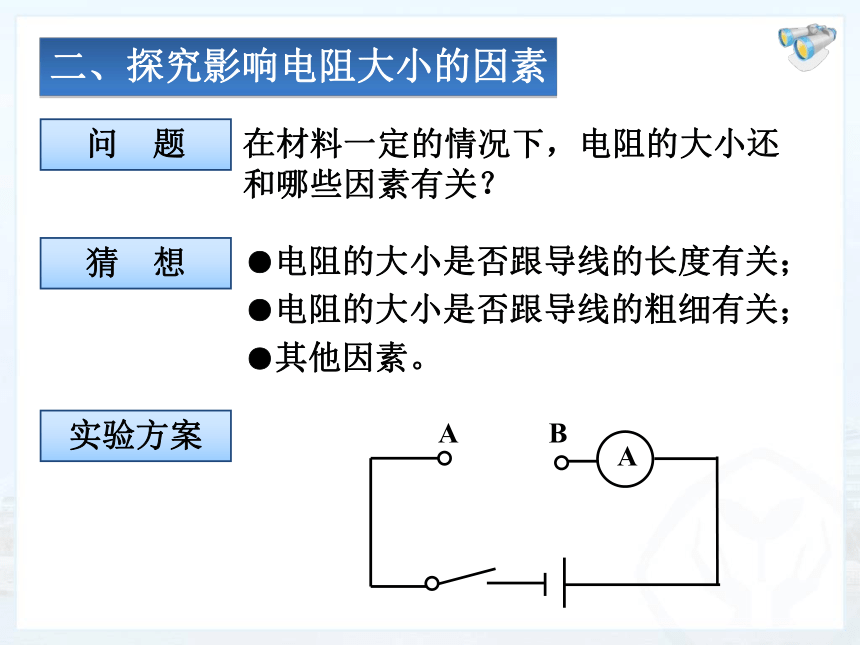

●其他因素。在材料一定的情况下，电阻的大小还和哪些因素有关？二、探究影响电阻大小的因素问　题猜　想实验方案1．探究电阻与导体长度的关系实验1：电阻是否与导体的长度有关　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。　　实验1的结论：2．探究电阻与导体横截面积的关系实验2：电阻与导体横截面积是否有关　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。　　实验2的结论：实验3：电阻还与温度有关加热　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
解析：
　　电阻大小为10欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。练一练　　2．简要回答下列问题：　　（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？练一练　　（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？　　（3）为什么不能用湿手操作电器？　　3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？ 练一练
