《简单机械》单元测试卷
图片预览
文档简介

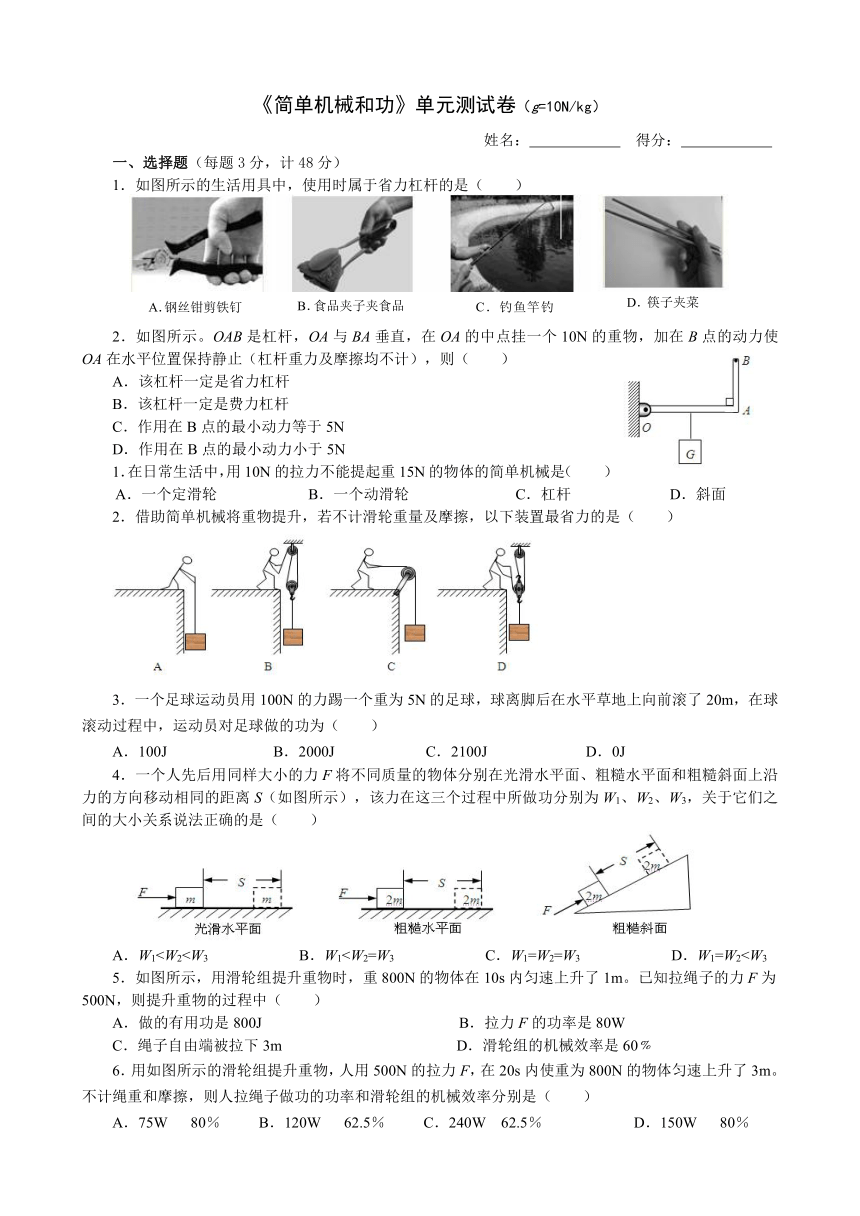

《简单机械和功》单元测试卷（g=10N/kg）
姓名： 得分：
一、选择题（每题3分，计48分）
．如图所示的生活用具中，使用时属于省力杠杆的是（ ）
．如图所示。OAB是杠杆，OA与BA垂 ( http: / / www.21cnjy.com )直，在OA的中点挂一个10N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（ ）
A．该杠杆一定是省力杠杆
B．该杠杆一定是费力杠杆
C．作用在B点的最小动力等于5N
D．作用在B点的最小动力小于5N
．在日常生活中，用10N的拉力不能提起重15N的物体的简单机械是（ ）
A．一个定滑轮 B．一个动滑轮 C．杠杆 D．斜面
．借助简单机械将重物提升，若不计滑轮重量及摩擦，以下装置最省力的是（ ）
( http: / / www.21cnjy.com )
．一个足球运动员用100N的力踢一个重为5N的足球，球离脚后在水平草地上向前滚了20m，在球滚动过程中，运动员对足球做的功为（ ）
A．100J B．2000J C．2100J D．0J
．一个人先后用同样大小的力F将不同质量的 ( http: / / www.21cnjy.com )物体分别在光滑水平面、粗糙水平面和粗糙斜面上沿力的方向移动相同的距离S（如图所示），该力在这三个过程中所做功分别为W1、W2、W3，关于它们之间的大小关系说法正确的是（ ）
( http: / / www.21cnjy.com )
A．W1．如图所示，用滑轮组提升重物时，重800N的物体在10s内匀速上升了1m。已知拉绳子的力F为500N，则提升重物的过程中（ ）
A．做的有用功是800J B．拉力F的功率是80W
C．绳子自由端被拉下3m D．滑轮组的机械效率是60﹪
．用如图所示的滑轮组提升 ( http: / / www.21cnjy.com )重物，人用500N的拉力F，在20s内使重为800N的物体匀速上升了3m。不计绳重和摩擦，则人拉绳子做功的功率和滑轮组的机械效率分别是（ ）
A．75W 80％ B．1 ( http: / / www.21cnjy.com )20W 62.5％ C．240W 62.5％ D．150W 80％
( http: / / www.21cnjy.com )

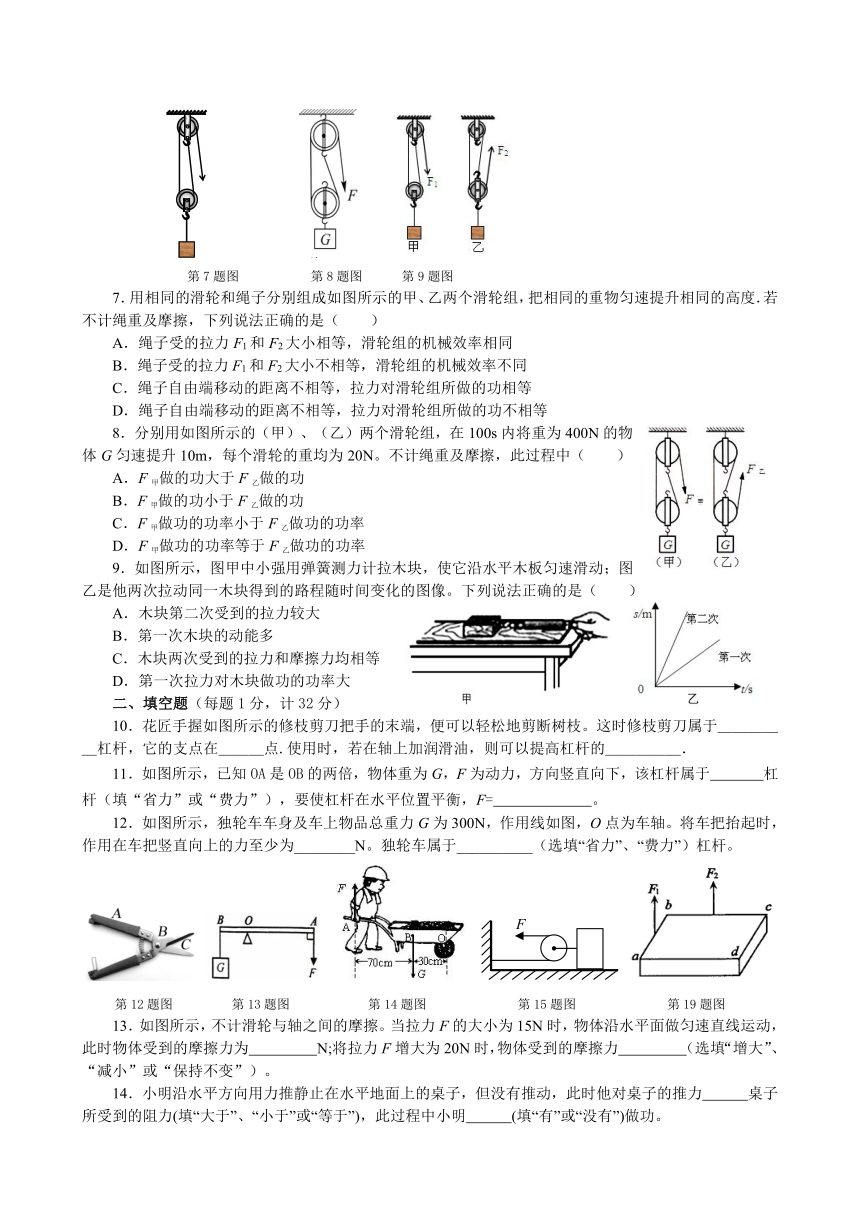

第7题图 第8题图 第9题图
．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的重物匀速提升相同的高度．若不计绳重及摩擦，下列说法正确的是（ ）
A．绳子受的拉力F1和F2大小相等，滑轮组的机械效率相同
B．绳子受的拉力F1和F2大小不相等，滑轮组的机械效率不同
C．绳子自由端移动的距离不相等，拉力对滑轮组所做的功相等
D．绳子自由端移动的距离不相等，拉力对滑轮组所做的功不相等
．分别用如图所示的（甲）、（乙） ( http: / / www.21cnjy.com )两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N。不计绳重及摩擦，此过程中（ ）
A．F甲做的功大于F乙做的功
B．F甲做的功小于F乙做的功
C．F甲做功的功率小于F乙做功的功率
D．F甲做功的功率等于F乙做功的功率
．如图所示，图甲中小强用弹簧测力 ( http: / / www.21cnjy.com )计拉木块，使它沿水平木板匀速滑动；图乙是他两次拉动同一木块得到的路程随时间变化的图像。下列说法正确的是（ ）
A．木块第二次受到的拉力较大
B．第一次木块的动能多
C．木块两次受到的拉力和摩擦力均相等
D．第一次拉力对木块做功的功率大
二、填空题（每题1分，计32分）
．花匠手握如图所示的修枝剪刀把手的末端，便 ( http: / / www.21cnjy.com )可以轻松地剪断树枝。这时修枝剪刀属于＿＿＿＿＿杠杆，它的支点在＿＿＿点.使用时，若在轴上加润滑油，则可以提高杠杆的＿＿＿＿＿．
．如图所示，已知OA是O ( http: / / www.21cnjy.com )B的两倍，物体重为G，F为动力，方向竖直向下，该杠杆属于 杠杆（填“省力”或“费力”），要使杠杆在水平位置平衡，F= 。
．如图所示，独轮车车身 ( http: / / www.21cnjy.com )及车上物品总重力G为300N，作用线如图，O点为车轴。将车把抬起时，作用在车把竖直向上的力至少为________N。独轮车属于__________（选填“省力”、“费力”）杠杆。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第12题图 第13题图 ( http: / / www.21cnjy.com ) 第14题图 第15题图 第19题图
．如图所示，不计滑轮与轴之间的摩擦。 ( http: / / www.21cnjy.com )当拉力F的大小为15N时，物体沿水平面做匀速直线运动，此时物体受到的摩擦力为 N;将拉力F增大为20N时，物体受到的摩擦力 （选填“增大”、“减小”或“保持不变”）。
．小明沿水平方向用力推静止在水平 ( http: / / www.21cnjy.com )地面上的桌子，但没有推动，此时他对桌子的推力 桌子所受到的阻力(填“大于”、“小于”或“等于”)，此过程中小明 (填“有”或“没有”)做功。
．小明将放在水平桌面上重为3N的物理课 ( http: / / www.21cnjy.com )本，水平匀速拉动50cm。所用的水平拉力为1N，则课本重力做功_________J，水平拉力做功_________J。
．甲乙两同学进行爬杆比赛，爬到杆顶 ( http: / / www.21cnjy.com )（杆长相同）时，甲用10s，乙用9S，若甲乙两人的体重之比为5∶6，则甲乙两人爬到杆顶做功之比是 ，甲乙两人平均功率之比是 。
．如图所示，质量分布均匀的长方体砖， ( http: / / www.21cnjy.com )平放在水平地面上，第一次用竖直向上的力F1只作用于ab的中点，第二次用竖直向上的力F2作用于bc的中点，都使它们在竖直方向上慢慢向上移动h（h＜ab＜bc），则在上述过程中F1＿＿＿＿F2（选填“大于”、“小于”或“等于”）；F1所做的功F1＿＿＿＿F2所做的功（选填“大于”、“小于”或“等于”）；第一次克服重力所做的功＿＿＿＿第二次克服重力所做的功（选镇“大于”、“小于”或“等于”）。
．如图所示，用20N的拉力F ( http: / / www.21cnjy.com )匀速提起物体A，不计绳重和摩擦，A的重力为＿＿＿N。若物体A在10s内上升4m，此过程中拉力F做的功为＿＿＿＿J，功率为＿＿＿W。
．如图甲所示，一块质量为0.2kg的 ( http: / / www.21cnjy.com )铁块被吸附在竖直放置且足够长的磁性平板上，在竖直向上拉力F=3N的作用下向上运动，铁块运动的速度v与时间t的关系图像如图乙所示。则铁块受到的摩擦力为 N。0～6s内拉力F做的功是 J。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第21题图 第22题图 第23题图 第24题图
．如图所示，用竖直向上的力 ( http: / / www.21cnjy.com )匀速拉动较长的杠杆，使重为18N的物体缓慢升高0.1m，拉力大小F=8N，拉力移动的距离为0.25m。拉力所做的功为 J，有用功为 J，杠杆的机械效率为 %。
．如图所示，斜面长5m，高1m，工人 ( http: / / www.21cnjy.com )用沿斜面方向400N的力把重1600N的木箱匀速推到车上，推力对木箱做的功是__________J，斜面的机械效率是__________。
．建筑工人用如图所示的装置把重400 ( http: / / www.21cnjy.com )N的物体匀速提升3m，所用的手拉力为300N。则该工人所做的有用功为 J，总功为 J，该滑轮组的机械效率是 。若用该装置提升500N的重物，此时滑轮组的机械教率将 (填“变大”、“变小”或“不变”)
三、作图题（30～33每题2分，34、35题各6分，计20分）
．在图中画出力F1的力臂和力臂L2对应的力F2。
．如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L。
．请在图中画出动力Fl的力臂以及作用于B点的阻力F2的示意图
．如图，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第25题图 第26题图 第27题图 第28题图
．质量为40kg、底面积为0.2m2的货物放在水平地面上。
（1）求货物所受的重力和货物对地面的压强；
（2）小明利用如图所示的滑轮组来提升该货物，已知拉力F=250N，货物在10s内被匀速提升了3m。求此过程中拉力的功率；
（3）求第（2）问中滑轮组的机械效率。
．如图所示，此图为“测量滑轮组机械效率”的 ( http: / / www.21cnjy.com )实验装置，钩码总质量为0.6kg，小明用2.4N的拉力竖直向上匀速拉动细线（绳重和摩擦忽略不计）。
（l）若钩码2s内上升0.1m，则钩码上升的速度为多少？
（2）小明拉力做功的功率是多少？该滑轮组的机械效率是多少？（结果保留一位小数）
（3）当钩码总重力为12N时，该滑轮组的机械效率为多大？（结果保留一位小数）
《简单机械和功》单元测试卷答案
1．A 2．D 3．A 4．D 5．C 6．D 7．C 8．C 9．C
10．A 11．A 12．A 13．D 14．C 15．D 16．D 17．C
18．省力 B 机械效率 19．省力 20． 90 省力 21．30（N） 保持不变
22．等于 没有 23．0 0.5 24．5：6 3：4 25．等于 等于 等于
26．20 80 8 27．1 3.6 28．2.0 1.8 90 29．2000 80%
30．1200 1800 66.7% 变大
34．（1）；
（2）
（3）
35．（1）
（2）；；
；
（3）因为不计摩擦及绳重，所以
D．筷子夹菜
C．钓鱼竿钓鱼
B．食品夹子夹食品
A．钢丝钳剪铁钉
F
A
F
F
