浙江省桐庐分水高级中学新课标人教版高中物理选修1-1第一章第二节《电场》复习课件（共31张PPT）
文档属性
| 名称 | 浙江省桐庐分水高级中学新课标人教版高中物理选修1-1第一章第二节《电场》复习课件（共31张PPT） |  | |
| 格式 | zip | ||
| 文件大小 | 412.6KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版 | ||
| 科目 | 物理 | ||
| 更新时间 | 2015-12-04 20:16:51 | ||
图片预览
文档简介
课件31张PPT。电场复习 本章知识网络 一、从力的角度研究电场，发现电场强度是电场本身的一种特性，与检验电荷存在与否无关。E是矢量。 要区别公式: E=F／q （定义式）； E=kQ／r2 （点电荷电场）；
E=U/d (匀强电场）。知识梳理1、判断电场强度大小的方法。2、判断电场强度方向的几种方法：
方法一:根据规定，正电荷所受电场力的方向即是该点的场强方向；
方法二:电场线上每一点的切线方向即是该点的场强方向；

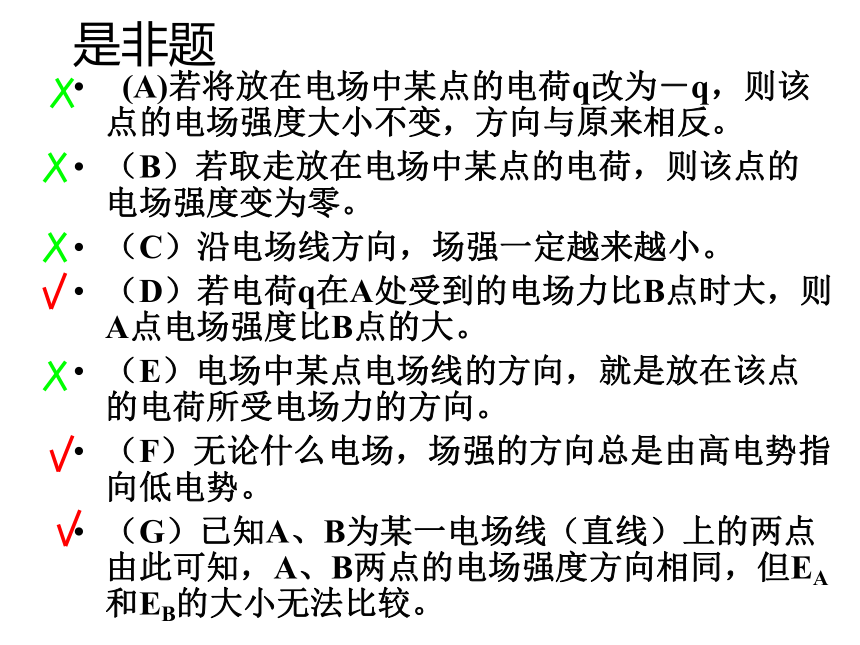

方法三:电势降低最快的方向就是场强的方向。 是非题 (A)若将放在电场中某点的电荷q改为－q，则该点的电场强度大小不变，方向与原来相反。
（B）若取走放在电场中某点的电荷，则该点的电场强度变为零。
（C）沿电场线方向，场强一定越来越小。
（D）若电荷q在A处受到的电场力比B点时大，则A点电场强度比B点的大。
（E）电场中某点电场线的方向，就是放在该点的电荷所受电场力的方向。
（F）无论什么电场，场强的方向总是由高电势指向低电势。
（G）已知A、B为某一电场线（直线）上的两点由此可知，A、B两点的电场强度方向相同，但EA和EB的大小无法比较。
2、关于 ……①和 ……②，下列说
法中正确的是（ ）
（1）①式中，F是放入电场中的电荷所受的力，q是放入电场中电荷的电量
（2）①式中，F是放入电场中的电荷所受的力，q是产生电场电荷的电量
（3）②式中，Q是放入电场中的电荷的电量
（4）②式中，Q是产生电场的电荷的电量
A、（1）（3） B、（2）（3）
C、（1）（4） D、（2）（4）答案：C 解析：（见下表）练习. 如图，在x轴上的x = -1和x =1两点分别固定电荷量为- 4Q 和+9Q 的点电荷。求：x轴上合场强为零的点的坐标。并求在x = -3点处的合场强方向。3.场强的叠加例：如图所示，三个完全相同的的金属小球 a、b、c位于等边三角形的三个顶点上，a和c带正电，a所带电量的大小比b小。已知c受到a和b的静电力的合力可用图中四条有向线段的一条来表示，它应是［ ］
A. F1 B. F2
C. F3 D. F4C3、（考察场强）如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的场强大小，则正确的是（ ）
（1）A、B两点的场强方向相同
（2）因为电场线从A指向B，所以EA＞EB
（3）A、B同在一条电场线上，且电场线是直线，所以EA=EB
（4）不知A、B附近的电场线分布状况，EA、EB的大小不能确定
A、（1）（2） B、（1）（3）
C、（1）（4）
C如图a所示，直线AB是某点电荷电场中的一条电场线。图b是放在电场线上两点a、b的电荷的电量与所受电场力大小间的函数图像。由此可以判定（ ） A．场源可能是正电荷，位置在点A左侧
B．场源可能是正电荷，位置在点B右侧
C．场源可能是负电荷，位置在点A左侧
D．场源可能是负电荷，位置在点B右侧AC练习：如图，一电子沿等量异种电荷中垂线由A-O-B飞过，则电子所受电场力的大小和方向怎样变化（ ）
A：先变大后变小，方向水平向左。
B：先变大后变小，方向水平向右。
C：先变小后变大，方向水平向左。
D：先变小后变大，方向水平向右。A 二、 从能的角度研究电场，发现电势也是电场本身的一种特性，与检验电荷存在与否无关。ψ是标量。
通常规定：无限远处的电势为零。电势的正负和大小是相对的，电势差的值是绝对的。例：在+Q（－Q）的电场中，φ＞0（＜0）。 1.如何比较电场中任两点电势的高低呢？方法一: 根据电场线方向判断，顺着电场线方向，电势越来越低；
方法二: 根据电势的定义式ψ= ε/q，从电势的物理意义上分析判断;如：将+q从无穷远处移至+Q电场中的某点，外力克服电场力做功越多，则该点的电势越高；
方法三: 根据场强方向判断，场强方向即为电势降低最快的方向.方法四: 根据电势差判断，若UAB＞0，则ψA＞ψB是非题（A）在电场中，电场强度越大的地方电势越高。
（B）若某区域内各点的电场强度均相等，则此区域内各点的电势一定相等。
（C）原静止的点电荷在只受电场力时，一定从电势高处向电势低处运动。
（D）两个等量同种点电荷连线中点的场强为零、电势不为零。
[题4]将一个正电荷从无穷远处移入电场中M点，电场力做功为8.0×10－9焦。若将另一个等量的负电荷从无穷远处移入电场中N点，电场力做功为－9×10－9焦，则正确的结果是：
（A）UM＜UN＜U0 （B）UN＞UM＞U0
（C）UN＜UM＜U0 （D）UM＞UN＞U0
2.等势面1.图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受电场力的作用，根据此图可作出正确判断的是（ ）
A．带电粒子所带电荷的符号
B．带电粒子在a、b两点的受力方向
C．带电粒子在a、b两点的速度何处较大
D．带电粒子在a、b两点的电势能何处较大BCD练习. 如图所示，虚线a、b、c是电场中的三个等势面，相邻等势面间的电势差相同，实线为一个带正电的质点仅在电场力作用下，通过该区域的运动轨迹，P、Q是轨迹上的两点。下列说法中正确的是（ ）
A.三个等势面中，等势面a的电势最高
B.带电质点一定是从P点向Q点运动
C.带电质点通过P点时的加速度比通过Q点时小
D.带电质点通过P点时的动能比通过Q点时小Ｄ练习．如图1所示，在点电荷+Q形成的电场中有一个带电粒子通过，其运动轨迹如图中实线所示，虚线表示电场的两个等势面，则?[??? ]．
A．等势面电势A＜B，粒子动能EKA＞EKB
B．等势面电势A＞B，粒子动能EKA＞EKB
C．等势面电势A＞B，粒子动能EKA＜EKB
D．等势面电势A＜B，粒子动能EKA＜EKBA如图所示，在匀强电场中，有相互平行且间隔相等的3个等势面A、B、C,其中等势面B的电势为零，一正电荷在只受电场力作用的情况下，以垂直等势面A的初速度自A射入，且初动能为20 J，到达等势面C时动能为零,则该电荷在电势能为5 J处的动能是 （ ）
A.20J
B.15J
C.10J
D.5JD如图，图中A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C三点的电势分别为UA＝15V，UB=3V，UC＝－3V，由此可得D点电势UD＝＿＿＿＿V。9
三.电势能是电荷和电场所组成的系统共有的。规定：无限远处的电势能为零。
方法一: 根据电场力做功的正负判断，若电场力对移动电荷做正（负）功，则电势能减少（增加）；
方法二: 根据公式 Ep=qφ ；WAB＝qUAB计算。
如何比较电荷电势能的大小呢？[题5]是非题（并简要说明理由。）
（A）电荷沿电场线方向移动时，其电势能一定减小。
（B）检验电荷在电场中某点所受的电场力很大时，它在该点具有的电势能也一定大。
（C）把两个异号电荷靠近时，电荷电势能增大。
（D）若电场中A、B两点间的电势差为零，则同一点电荷在A、B两点所具有的电势能必定相同。
（E）将一电荷匀速地从电场中的一点移至另一点，外力所做的功等于该电荷电势能的变化量。
（F）电荷在电场中移动时，若电场力对电荷做正功，电荷的电势能一定减小，而电荷的动能不一定减小。 练习. 已知ΔABC处于匀强电场中。将一个带电量q= -2×10-6C的点电荷从A移到B的过程中，电场力做功W1= -1.2×10-5J；再将该点电荷从B移到C，电场力做功W2= 6×10-6J。已知A点的电势φA=5V，则B、C两点的电势分别为____V和____V。试在右图中画出通过A点的电场线。3. 理解电容概念和影响平行板电容器电容的因素。其代表性问题是，在自动控制中的电容式传感器问题。 [例4]传感器是把非电学里（如速度、温度、压力等）的变化转换成电学里变化的一种测定液面高度的电容式传感器的示意图，金属芯线与导电液体形成一个电容器，从电容C大小的变化就能反映液面的升降情况，两者的关系是（ ）
A．C增大表示h增大
B．C增大表示h减小
C．C减小表示h减小
D．C减小表示h增大
AC练习、如图所示，A、B为两块竖直放置的平行金属板，G是静电计，电键K合上后，静电计指针张开一个角度。下述哪些做法可使指针张角增大？( )
A、使A、B两板靠近些；
B、使A、B两板正对面积错开些；
C、断开K后，使B板向右平移拉开一些；
D、断开K后，使A、B正对面错开些。练习、平行板电容器下板接地，两板与电源相连，b为正中央的点，将不带电的厚金属板插入两板正中间的如图所示位置后，a、b、c三点场强及电势变化情况为：( )
A、E= E 且均增大，E减为零；
B、U> U >U ，且三点电势均减小；
C、E= E 且不变，E减为零；
D、U> U >U ，且U减小， U 不变，U 增大。CDAD练习. 如图所示，在平行板电容器正中有一个带电微粒。K闭合时，该微粒恰好能保持静止。在①保持K闭合；②充电后将K断开；两种情况下，各用什么方法能使该带电微粒向上运动打到上极板？
A.上移上极板M B.上移下极板N
C.左移上极板M D.把下极板N接地 答案：①选B，②选C。
