从不同方向观察立体图形

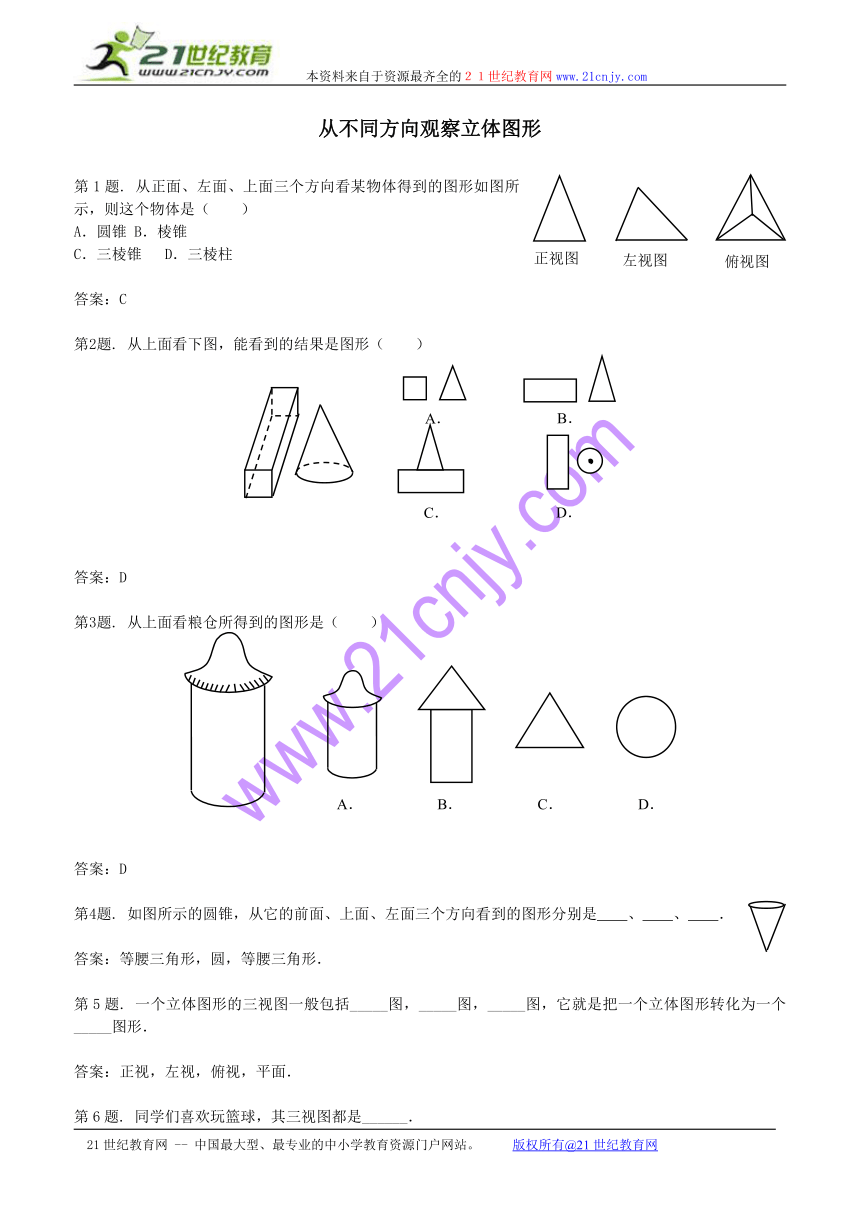

第1题. 从正面、左面、上面三个方向看某物体得到的图形如图所示，则这个物体是（　　）
A．圆锥 B．棱锥
C．三棱锥 D．三棱柱
答案：C
第2题. 从上面看下图，能看到的结果是图形（　　）
答案：D
第3题. 从上面看粮仓所得到的图形是（　　）
答案：D
第4题. 如图所示的圆锥，从它的前面、上面、左面三个方向看到的图形分别是 、 、 ．
答案：等腰三角形，圆，等腰三角形．
第5题. 一个立体图形的三视图一般包括_____图，_____图，_____图，它就是把一个立体图形转化为一个_____图形．
答案：正视，左视，俯视，平面．
第6题. 同学们喜欢玩篮球，其三视图都是______．
答案：圆
第7题. 画出图中立体图形的三视图．
答案：略
第8题. 画出篮球的三视图．
答案：略．
第9题. 如图所示是由几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图：
答案：
第10题. 如图是一个小正方体块搭成的几何体从上面看到的图形，正方形中的数字表示在该位置小正方体的个数，请你画出它从正面和左面看到的图形.
答案：
第11题. 观察方框种的立体图形，说出下面三幅图分别是从什么方向看到的．
答案：⑴右面；⑵正面；⑶上面
第12题. 如图，方框是一个水管接头的实物图，请说出右边的三幅图分别从哪个方向看到的．
答案：A左面或右面；B上面；C正面或后面．
第13题. 由下面给出的几何体的左视图、正视图、俯视图，画出它的草图，并用橡皮泥做出它的形状．
答案：
第14题. 用相同的正方体摆成某种模型，正面、左面、上面三个方向看到的图形如下，这个模型是几个正方体摆放而成的？
答案：5．
第15题. 如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数．请你画出它的主视图和左视图．
答案：
第16题. 请你尽可能多地说出视图之一是三角形的立体图形．
答案：圆锥，三棱锥，三棱柱、四棱柱等．
第17题. 词人苏轼有一句传诵千古的名句：“横看成岭侧成峰，远近高低各不同． ”①请用简洁的几何图形勾画出这句话所表达的情境．②同学们一起交流一下这句话给我们的启示，特别谈谈对我们学习数学知识有何启迪．
答案：①略；②各抒己见，合情合理即可．
第18题. 如图是一个几何体的二视图（左图为正视图，右图为俯视图），求该几何体的体积（л取3.14）．
答案：41248cm3．
正视图
左视图
俯视图
A．
B．
C．
D．
A．
B．
C．
D．
2
1
1
1
主视图
左视图
3
1
2
3
3
主视图
左视图
⑵
⑶
⑴
A．
B．
C．
左视图
正视图
俯视图
正视图
左视图
俯视图
１
２
３
主视图
主视图
20cm
32cm
40cm
30cm
30cm
26cm
