电荷与电流(电路图练习)

文档属性

名称 电荷与电流(电路图练习)
格式 zip
文件大小 1.5MB
资源类型 教案
版本资源 浙教版
科目 科学
更新时间 2015-12-05 09:41:14

图片预览

文档简介

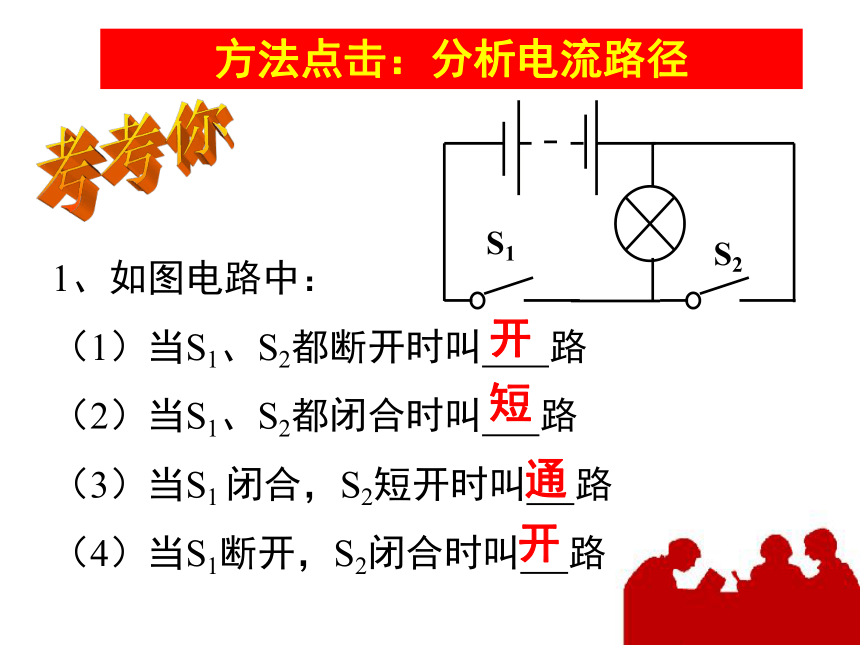

课件33张PPT。电路图普遍题型方法点击:分析电流路径:从电源正极出发,顺着电流方向,直到电源负极1、如图电路中:
(1)当S1、S2都断开时叫 路
(2)当S1、S2都闭合时叫 路
(3)当S1 闭合,S2短开时叫 路

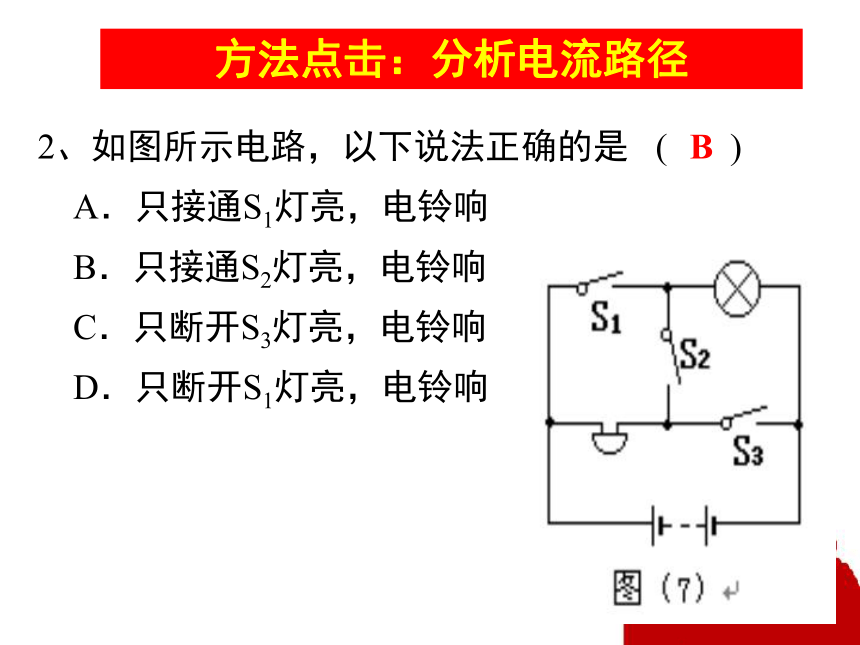

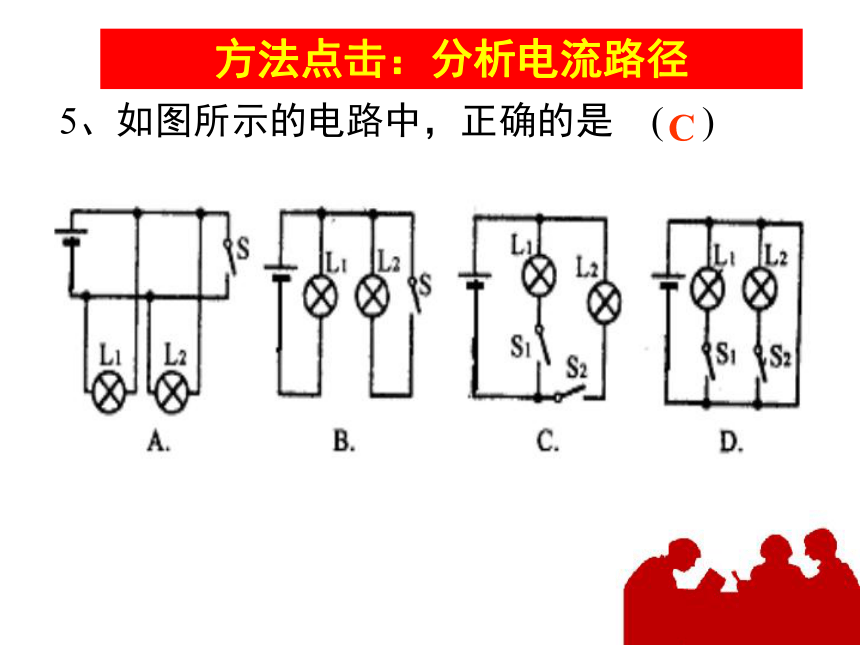

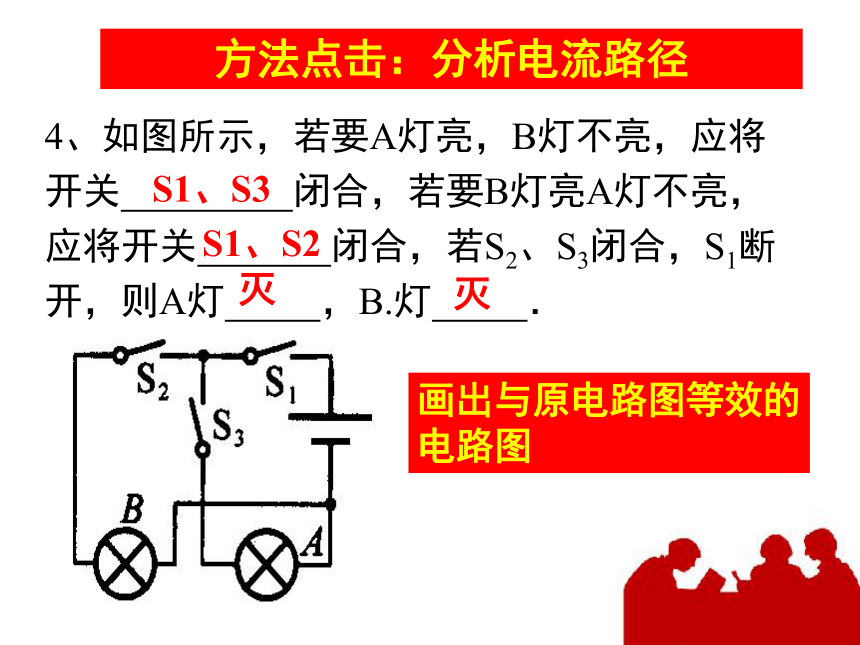

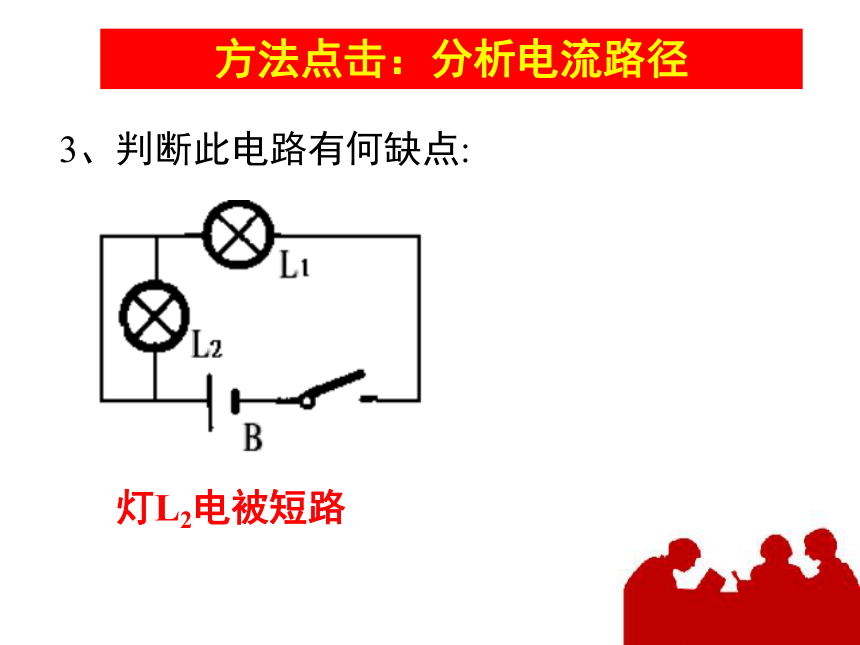

(4)当S1断开,S2闭合时叫 路考考你开短通开方法点击:分析电流路径2、如图所示电路,以下说法正确的是 ( ?)  A.只接通S1灯亮,电铃响  B.只接通S2灯亮,电铃响  C.只断开S3灯亮,电铃响  D.只断开S1灯亮,电铃响 B方法点击:分析电流路径3、判断此电路有何缺点:灯L2电被短路方法点击:分析电流路径4、如图所示,若要A灯亮,B灯不亮,应将开关 闭合,若要B灯亮A灯不亮,应将开关 闭合,若S2、S3闭合,S1断开,则A灯 ,B.灯 . S1、S3S1、S2灭灭方法点击:分析电流路径画出与原电路图等效的电路图5、如图所示的电路中,正确的是 ( )

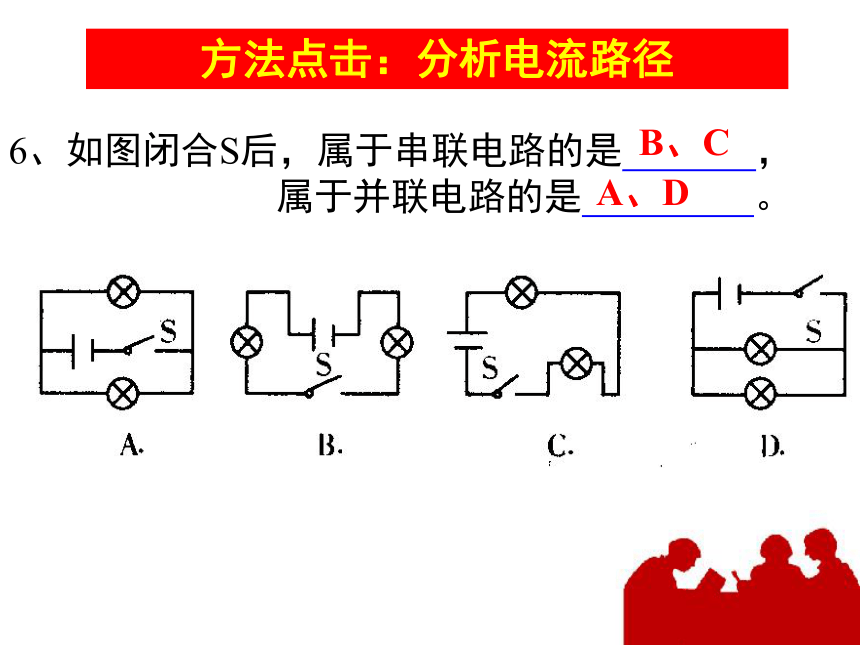

C方法点击:分析电流路径6、如图闭合S后,属于串联电路的是    ,
       属于并联电路的是     。
B、CA、D方法点击:分析电流路径7、在两只电灯的串联电路中,以下说法中不正确的是 (  )
A.通过一只电灯的电流也一定通过另一只电灯
B.电路中只用一个开关就可以
C. 一只电灯短路,会造成另一只电灯短路

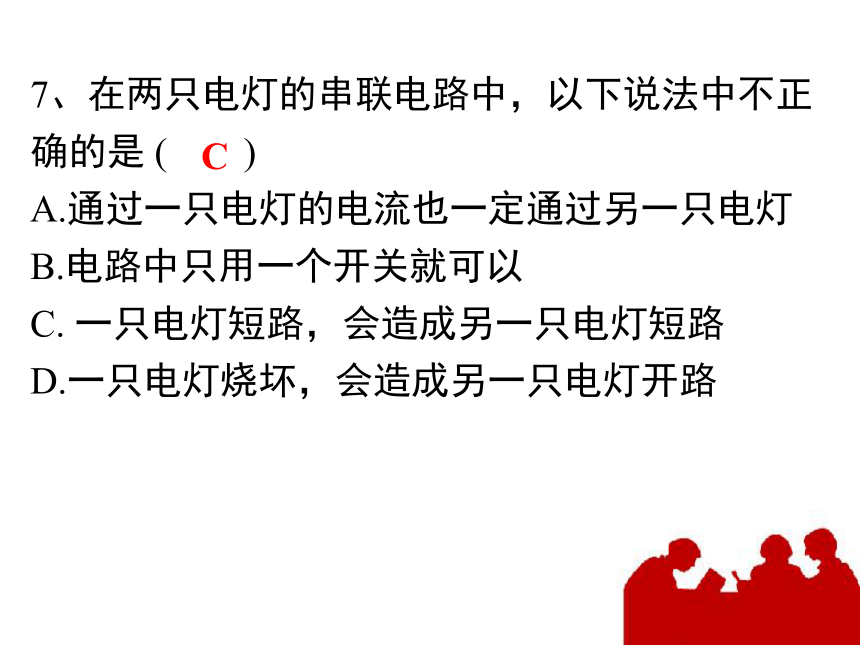

D.一只电灯烧坏,会造成另一只电灯开路C8、下述说法中正确的是 ( )

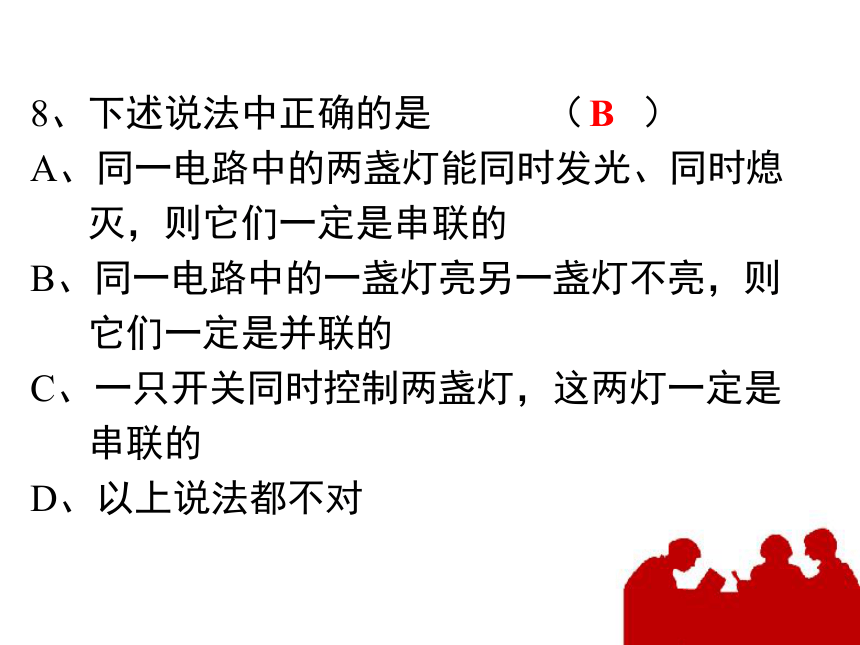

A、同一电路中的两盏灯能同时发光、同时熄
灭,则它们一定是串联的
B、同一电路中的一盏灯亮另一盏灯不亮,则
它们一定是并联的
C、一只开关同时控制两盏灯,这两灯一定是
串联的

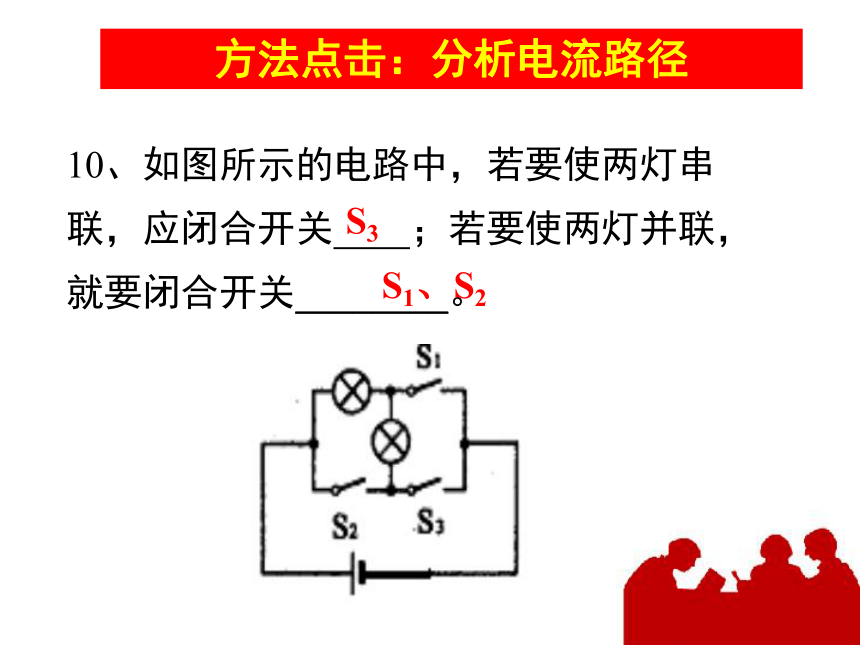

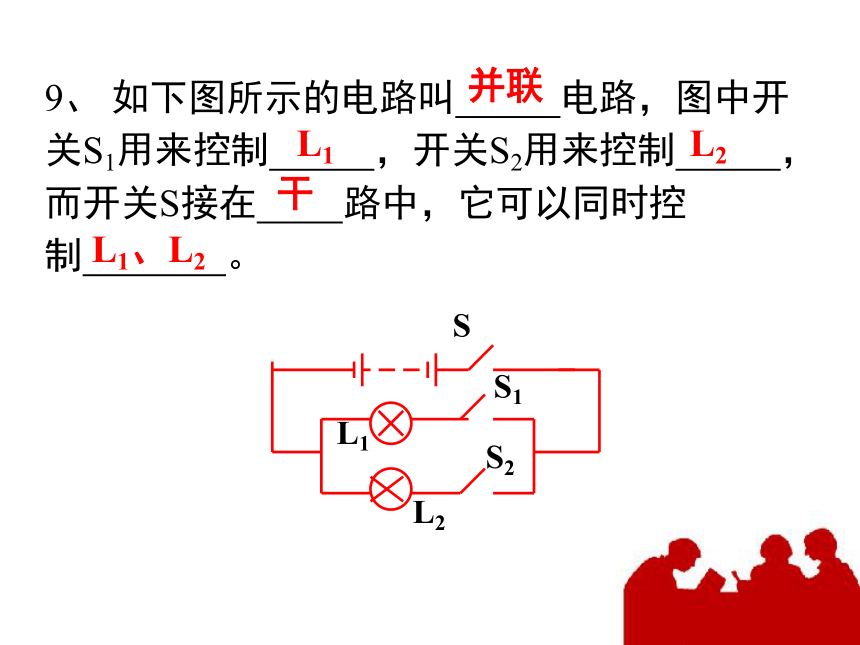

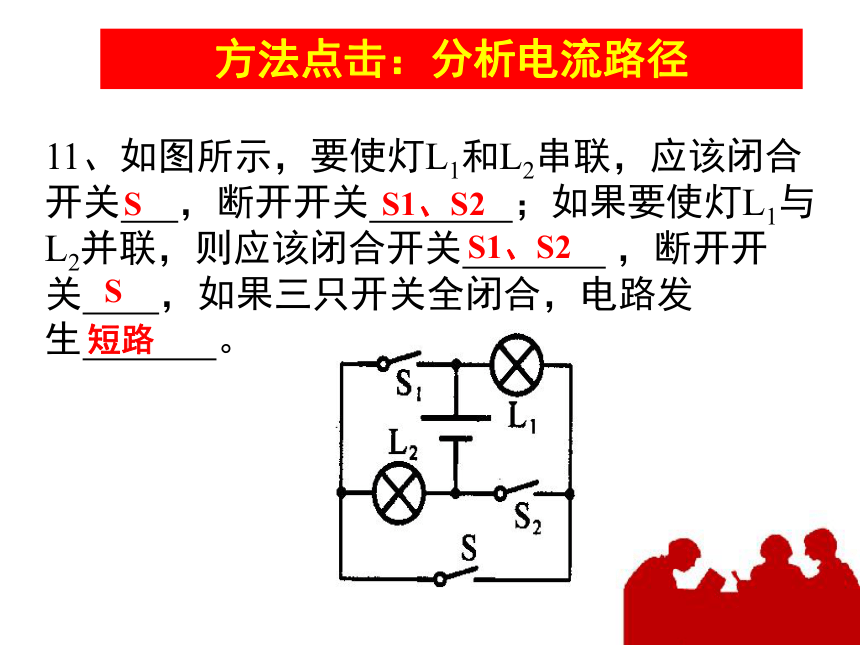

D、以上说法都不对B9、 如下图所示的电路叫 电路,图中开关S1用来控制 ,开关S2用来控制 ,而开关S接在 路中,它可以同时控制 。干并联L1L2L1、L210、如图所示的电路中,若要使两灯串联,应闭合开关 ;若要使两灯并联,就要闭合开关________。 S3S1、S2方法点击:分析电流路径11、如图所示,要使灯L1和L2串联,应该闭合开关 ,断开开关 ;如果要使灯L1与L2并联,则应该闭合开关 ,断开开关 ,如果三只开关全闭合,电路发生 。 SS1、S2S1、S2S短路方法点击:分析电流路径12、分析图所示的实物连接电路,下列说法中正确的是 ( )
A、L1、L2是串联
B、L1、L3是串联
C、L1、L2 、 L3是串联
D、L1、L2 、 L3是并联 D方法点击:分析电流路径画出电路图13、某同学按照电路把左图中的元件连成电路,他所选择的电路图是右图的 ( ) D方法点击:分析电流路径画电路图14、画出下图所示实物的电路图。画电路图方法点击:1、分析电流路径(画正负),2、根据电流路径确定各用电器之间是串联还是并联,3、最后按电流方向(正极出发)依次(元件符号的位置与实物要一一对应)画导线、开关、用电器,直到负极 15、画出下图所示实物的电路图。16、画出下图所示实物的电路图。L2S2S3L1S117、画出下图所示实物的电路图。连实物图连实物图方法点击:1、先分析电流路径,2、根据电流路径确定各用电器之间是串联还是并联,3、最后顺着电流方向(正极出发)依次(实物图元件连接顺序要与电路图的位置一一对应)画导线直到负极请注意电池组的连接方法找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]甲:电路为短路,电路虽有用电器,但没有接入电路。L2L1L2L1L1L2找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]乙:电路中L2没有接入电路中,造成L2部分断路。L2L1L2L1L1L2找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2丙:电路虽然连接对了,但由于导线交叉易造成混乱。19、按照如图所示的电路图, 将图中各个元件连接起来。20、如图所示,按电路图用笔画线作导线,将元件连接起来. 21、按照电路图将图中的实物连接起来。
S1+22、将图中的电路元件按电路图连接成实物图设计电路图23、请设计二个开关分别控制两盏灯的电路, 设计电路图并连接实物。24、根据下列要求, 连成实物电路, 并画出电路图。开关S1和S2 都闭合时, 灯L1和L2都能发光;断开S1 , 灯L1和L2都不发光, 若闭合开关S1, 断开开关S2 , 则只有灯L1能发光。25、根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.
