人教版八年级物理第五章第一节透镜（32张ppt）

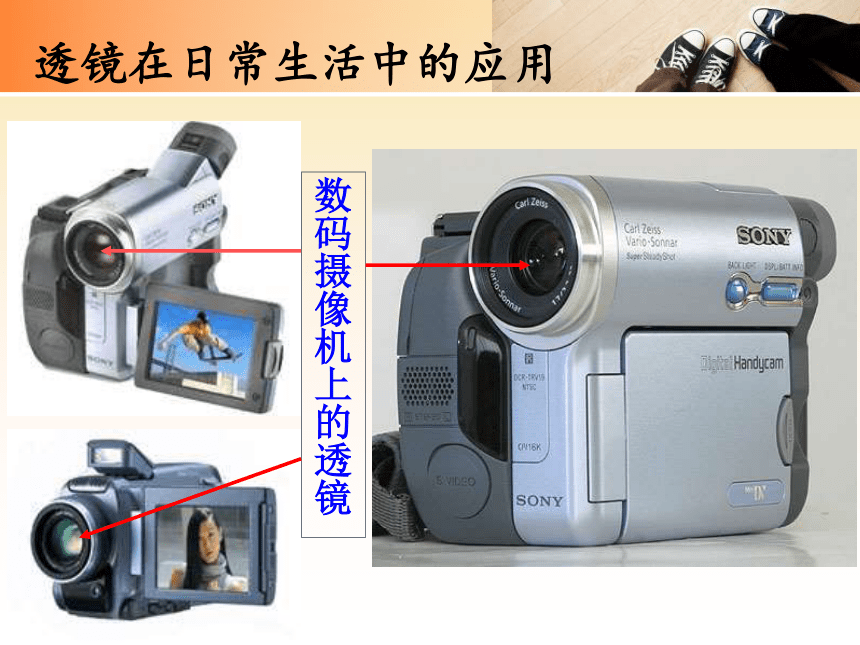

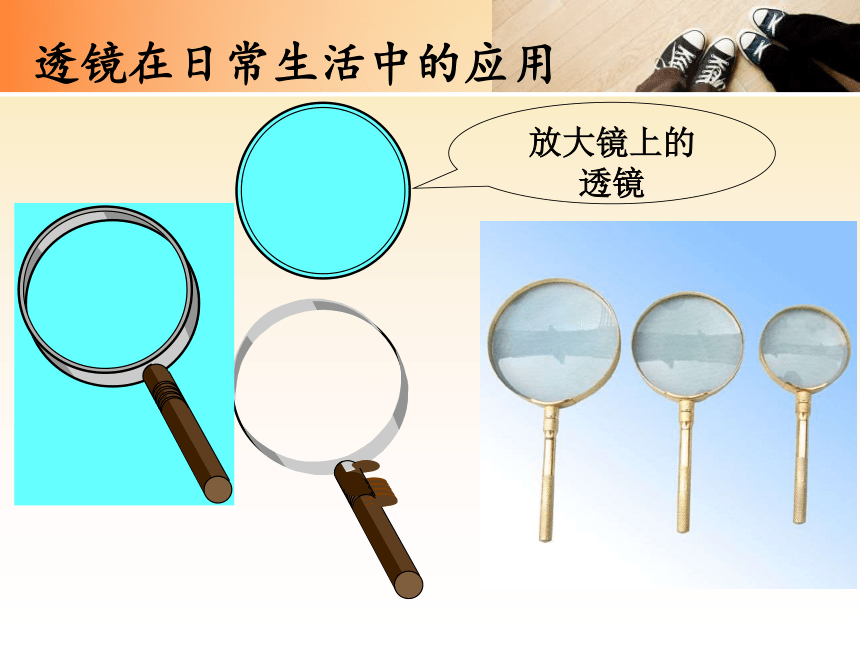

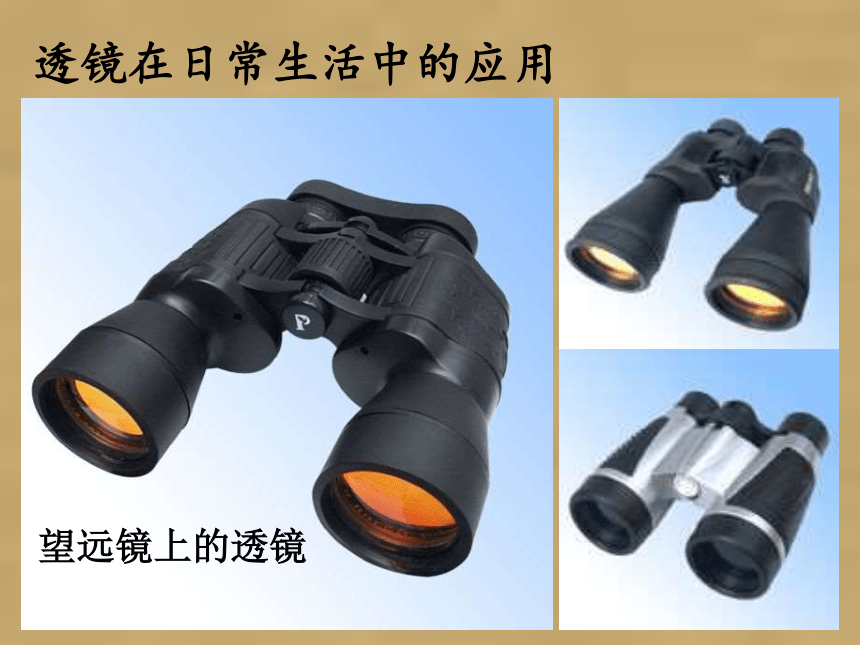

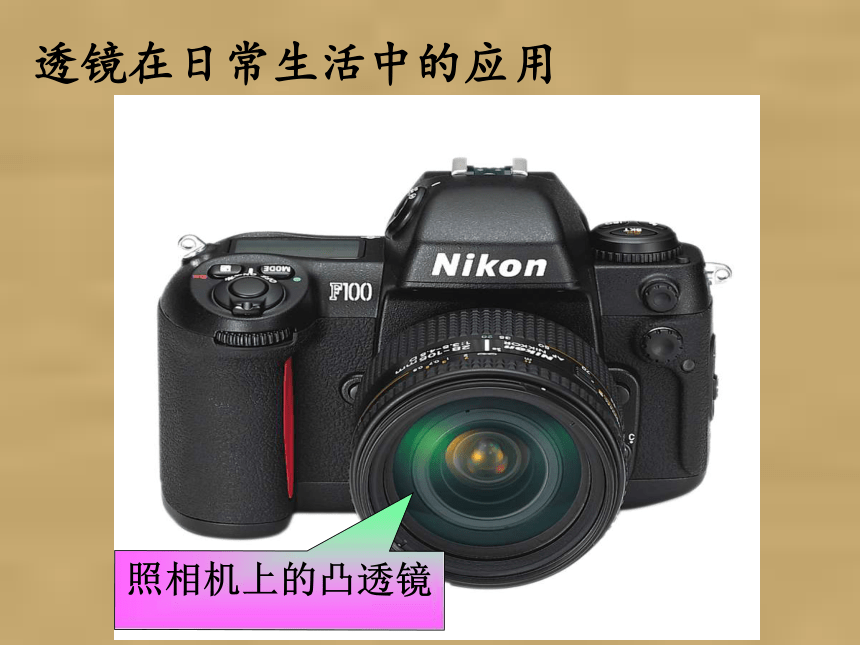

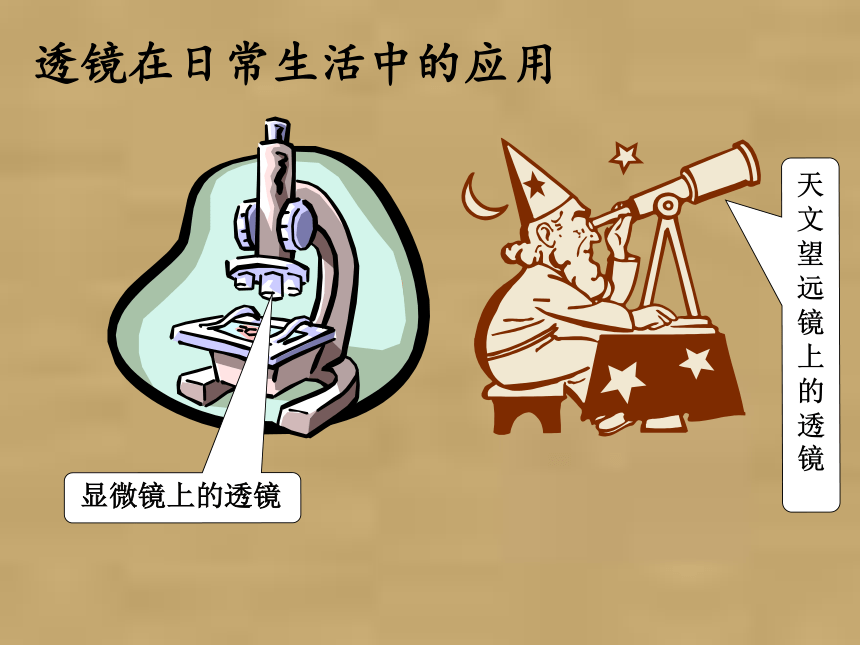

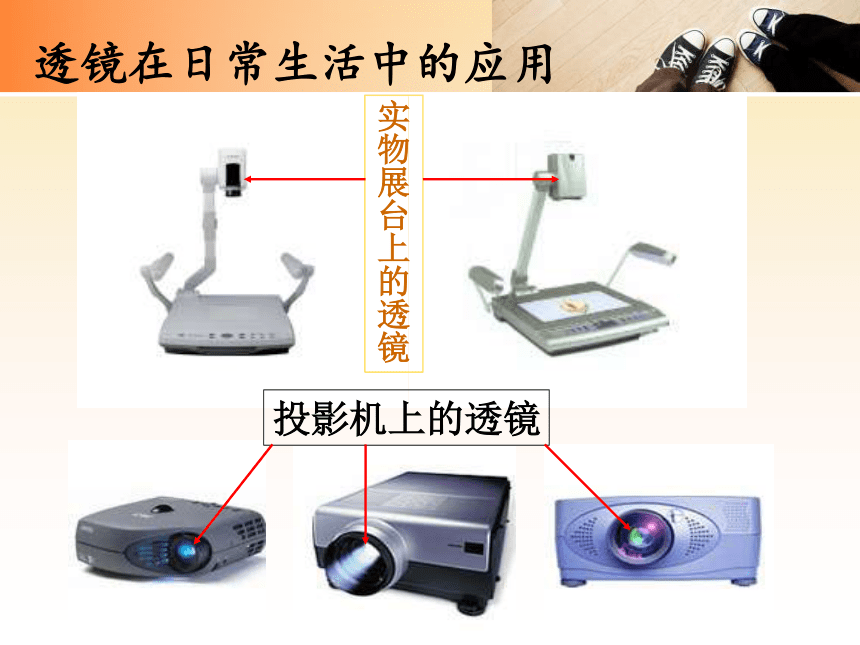

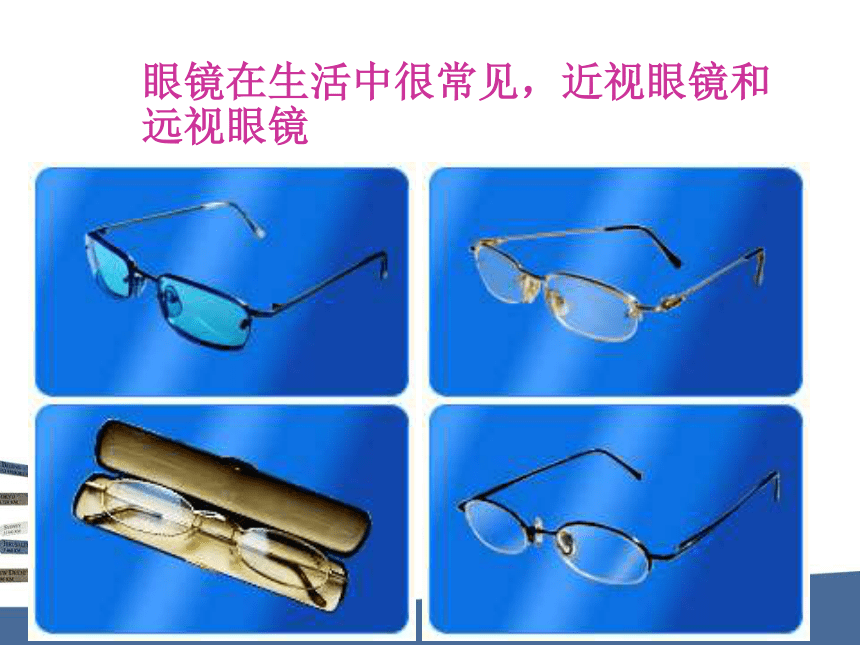

课件32张PPT。第五章 透镜及其应用第1节 透镜眼镜在生活中很常见，近视眼镜和远视眼镜 透镜在日常生活中的应用数码摄像机上的透镜投影机上的透镜实物展台上的透镜透镜在日常生活中的应用显微镜上的透镜天文望远镜上的透镜透镜在日常生活中的应用望远镜上的透镜透镜在日常生活中的应用照相机上的凸透镜透镜在日常生活中的应用放大镜上的

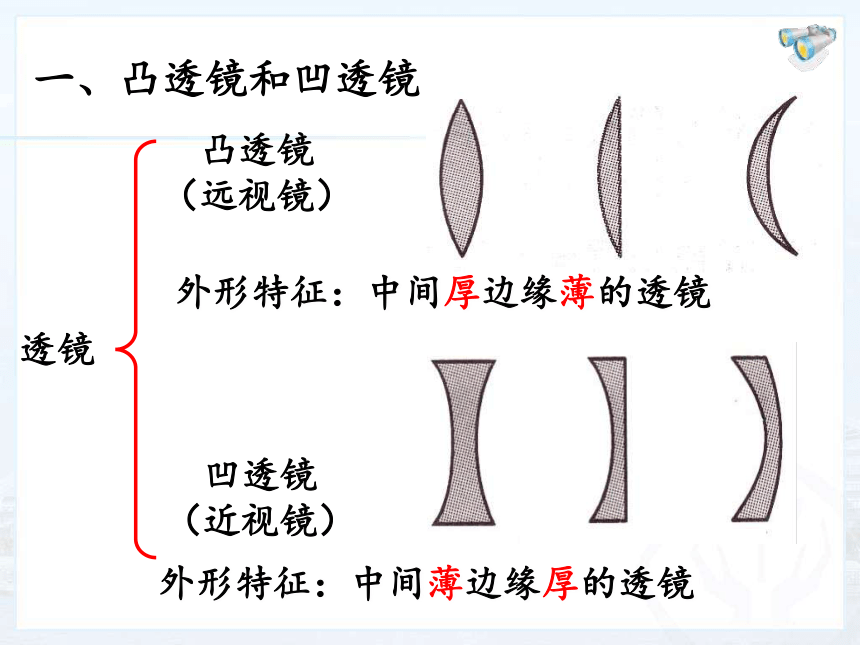

透镜透镜在日常生活中的应用透镜外形特征：中间厚边缘薄的透镜外形特征：中间薄边缘厚的透镜一、凸透镜和凹透镜 凸透镜
（远视镜） 凹透镜

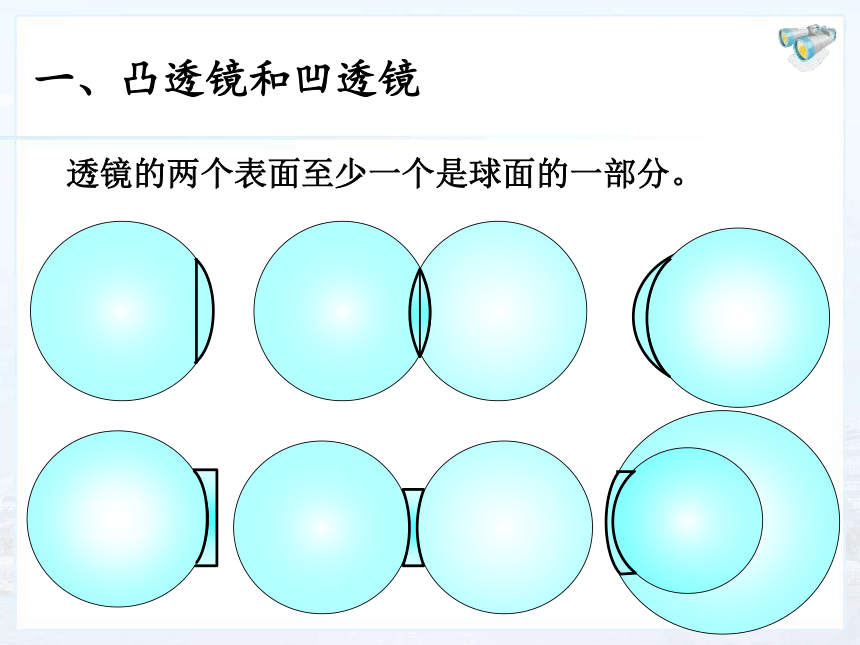

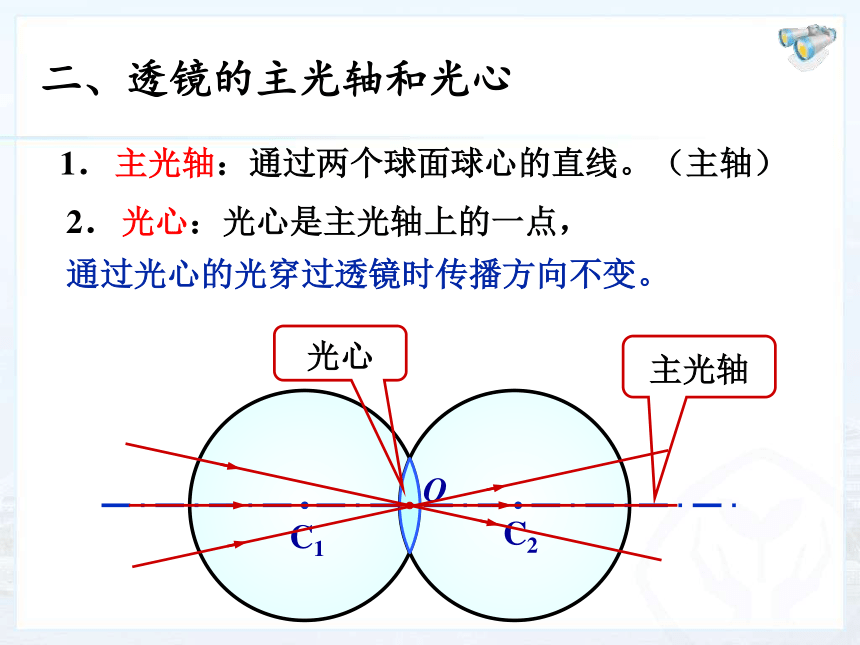

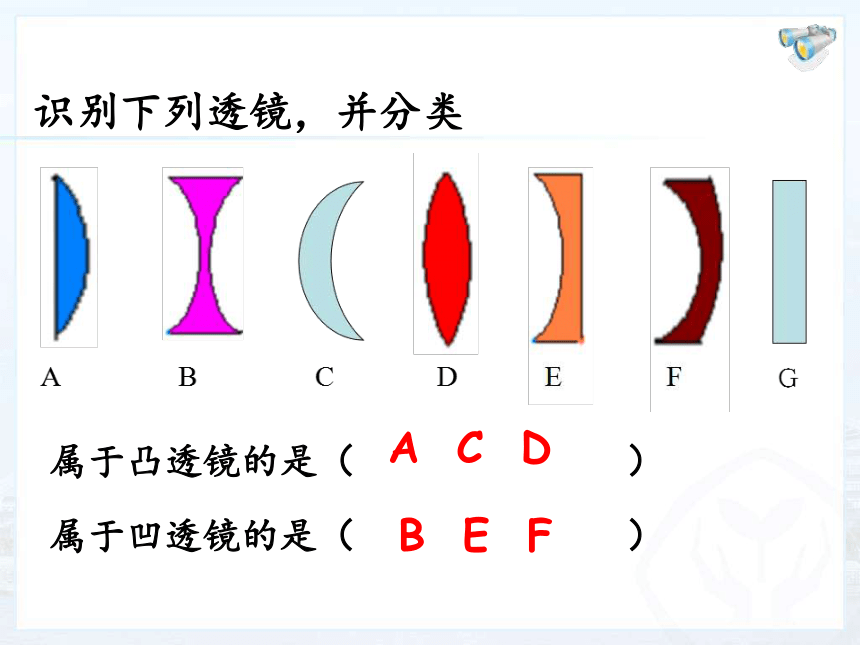

（近视镜）识别下列透镜，并分类属于凸透镜的是（ ）属于凹透镜的是（ ）A C DB E F透镜的两个表面至少一个是球面的一部分。一、凸透镜和凹透镜 1．主光轴：通过两个球面球心的直线。（主轴） 2．光心：光心是主光轴上的一点，
通过光心的光穿过透镜时传播方向不变。 二、透镜的主光轴和光心主光轴O光心O主光轴光心1．主光轴：通过两个球面球心的直线。(主轴)2．光心：光心是主光轴上的一点，
通过光心的光穿过透镜时传播方向不变。 二、透镜的主光轴和光心?凸透镜凹透镜1.凸透镜：主光轴对光线有会聚作用三、透镜对光的作用使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。OF2. 凸透镜的焦点和焦距　　焦点：平行于主轴的光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。焦距主轴焦点F主轴凸透镜有两个实焦点。焦点光路可逆小结：凸透镜对所有光都起会聚作用。 光经过凹透镜后的发散是不是也有规律可循？3.凹透镜：对光线有发散作用小结：凹透镜对所有光线都起发散作用。凹透镜有焦点吗？把折射光线反向延长看一看。 焦点虚F焦距4. 凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。F 凹透镜有2个虚焦点凹透镜有几个虚焦点？FFFF1、通过光心的光线 传播方向不改变。2、平行于主光轴的光线
经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。四、三条特殊光线1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。小结：1)、 通过光心的光线传播方向不改变。2)、平行于主光轴的光线经凸透镜折射后通过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3)、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。4、透镜对三条特殊光线的作用：　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？想一想方法一:“摸”（厚薄部位）
方法二:“看”（成像大小）
方法三:“照”（光路聚散）
通过透镜对平行光线是会聚，还是发散加以辨别。P92想想做做拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 凸透镜焦距的测量：
太阳光聚焦法　　3．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？　　折射光线反向延长，通过焦点的是正确的折射光线。想一想1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
2、将一个发光的电灯泡，放在凸透镜的焦点上，它发出的光通过凸透镜后，将：( )
A．变为发散光线
B．会聚在焦点上
C．变为平行光线
D．方向不变BC3、图中光路图错误的是：( )D4．如图所示，现有五种光学元件，对右图的光路图，方框中可放入的元件为 ( )
A.2或5. B.1或5． C.1或3或5． D.2或3或4．C4、如图，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（ ）
A.透镜都是固体物质组成的，液体不能起凸透镜作用B.薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
C.起凸透镜作用的应是塑料薄膜
D.水和塑料薄膜共同起凸透镜作用 B 1、在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
3. 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
