第4节简单机械（杠杆作图专题）（无答案）

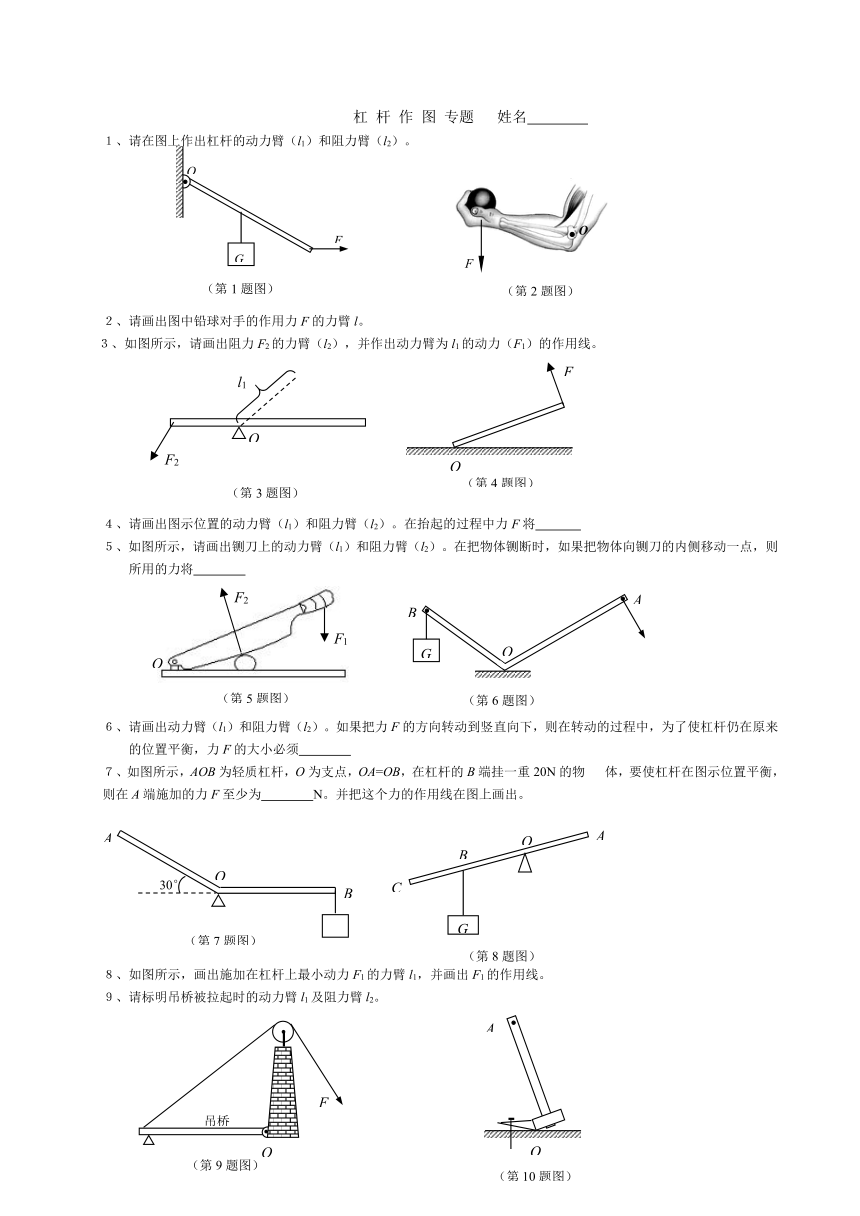

杠 杆 作 图 专题 姓名
１、请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。
请画出图中铅球对手的作用力F的力臂l。
３、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。
４、请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将
５、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将
请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F的大小必须
７、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物 体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。
８、如图所示，画出施加在杠杆上最小动力F1的力臂l1，并画出F1的作用线。
９、请标明吊桥被拉起时的动力臂l1及阻力臂l2。
10、如图所示，使用羊角锤拔钉子，动力作用在锤柄上的A点。请作出拔钉子时所用最小动力F的示意图。
11、 如图左画出杠杆受力的力臂。如图右画出阻力的力臂
12、如图杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂. 请在图中作出力F1.
　
　　
O
G
F
（第1题图）
O
F
（第2题图）
F
O
（第4题图）
O
F2
l1
（第3题图）
A
B
O
G
（第6题图）
F1
F2
O
（第5题图）
A
O
B
30°
（第7题图）
（第8题图）
A
O
B
C
G
A
O
（第10题图）
（第9题图）
F
吊桥
O
