复习《杠杆 》
人教版 八年级《物理》下册

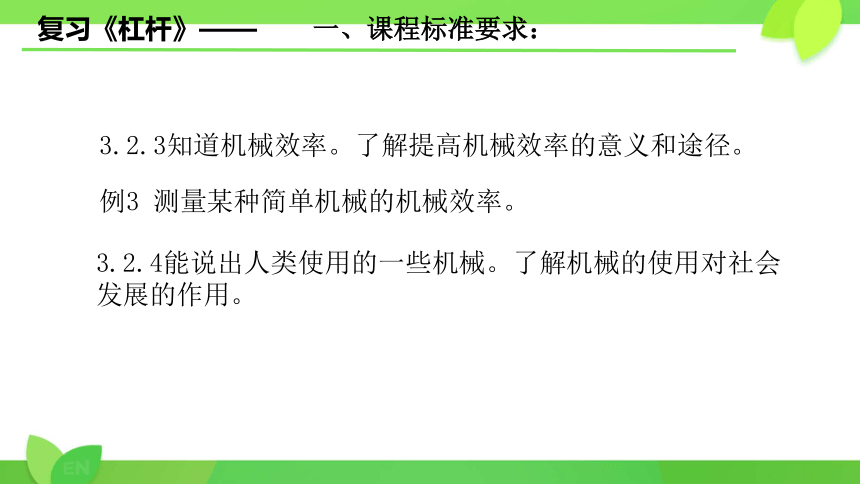

3.2.3知道机械效率。了解提高机械效率的意义和途径。
例3 测量某种简单机械的机械效率。
3.2.4能说出人类使用的一些机械。了解机械的使用对社会发展的作用。
复习《杠杆》—— 一、课程标准要求：

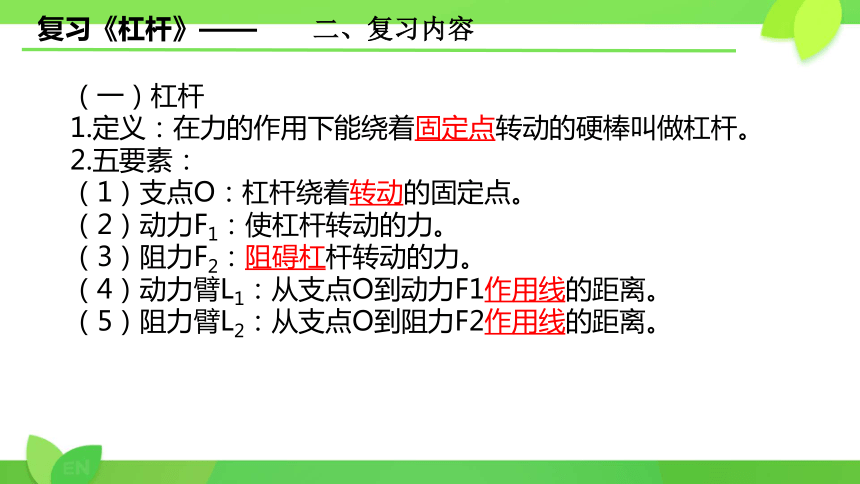

（一）杠杆
1.定义：在力的作用下能绕着固定点转动的硬棒叫做杠杆。
2.五要素：
（1）支点O：杠杆绕着转动的固定点。
（2）动力F1：使杠杆转动的力。
（3）阻力F2：阻碍杠杆转动的力。
（4）动力臂L1：从支点O到动力F1作用线的距离。
（5）阻力臂L2：从支点O到阻力F2作用线的距离。
复习《杠杆》—— 二、复习内容
3.杠杆的平衡
（1）平衡状态：当杠杆在动力和阻力作用下静止（或匀速转动）时，杠杆处于平衡状态。
（2）平衡条件：动力×动力臂=_阻力×阻力臂，用公式表示为F1L1=F2L2 。
复习《杠杆 》—— 二、复习内容

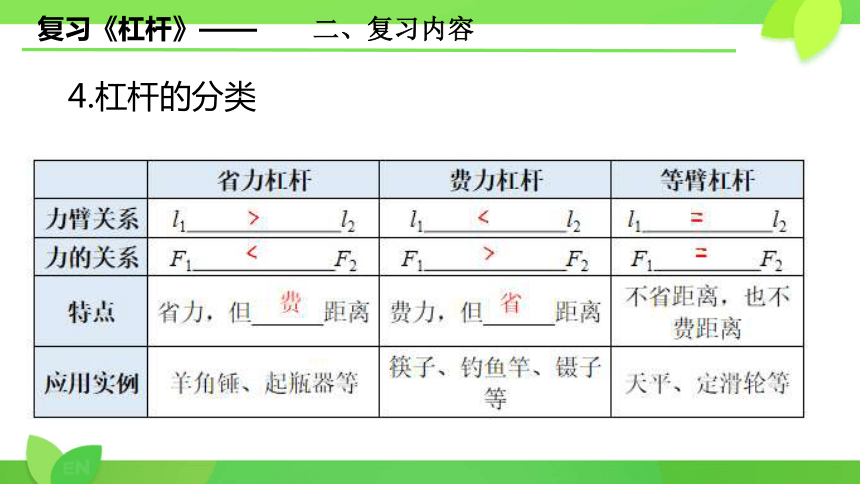

4.杠杆的分类
复习《杠杆》—— 二、复习内容

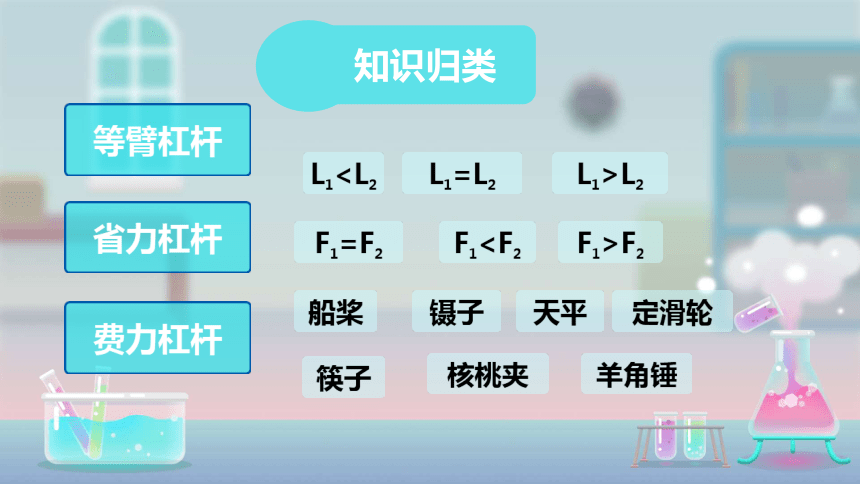

知识归类

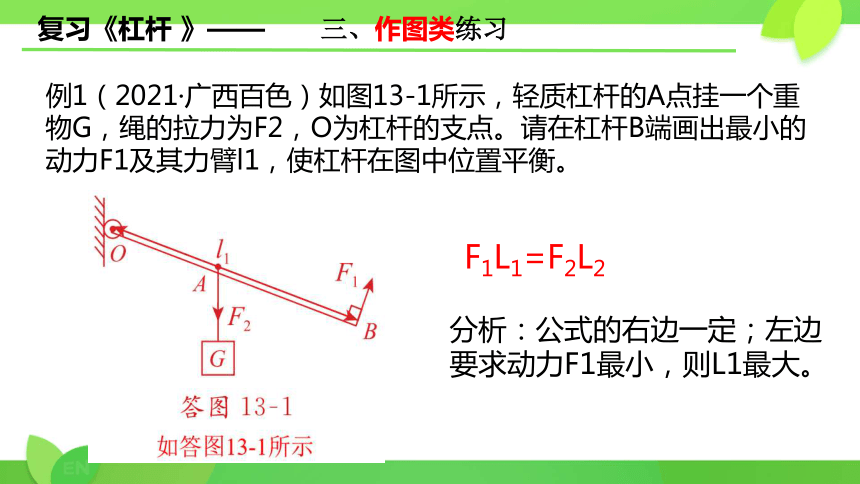

例1（2021·广西百色）如图13-1所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点。请在杠杆B端画出最小的动力F1及其力臂l1，使杠杆在图中位置平衡。
分析：公式的右边一定；左边要求动力F1最小，则L1最大。
F1L1=F2L2
复习《杠杆 》—— 三、作图类练习
例1（2021·广西百色）如图13-1所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点。请在杠杆B端画出最小的动力F1及其力臂l1，使杠杆在图中位置平衡。
F3
F4
对比F3和F4
复习《杠杆》—— 三、作图类练习
练习1.（2022·江苏苏州）在图13-2中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置时的最小力F。
技巧：作用点和支点连接时，力臂最大的
复习《杠杆》—— 三、作图类练习
例2 （2022·广西玉林）如图13-3所示，杠杆处于水平平衡状态。若在杠杆两侧挂钩码处各增加一个质量相同的钩码，则杠杆（ ）
A.仍然平衡 B.右端下降 C.左端下降 D.匀速转动
B
复习《杠杆》—— 四、动力、阻力变化类练习
练习2：如图13-3所示，杠杆处于水平平衡状态。若在杠杆两侧挂钩码处各减少一个质量相同的钩码，则杠杆（ ）
A.仍然平衡 B.右端下降 C.左端下降 D.匀速转动
C
复习《杠杆》—— 四、动力、阻力变化类练习
例3.（2022·广西百色）如图13-4所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150 N的物体，拉力F沿水平方向，当θ=45°时，拉力F= _______N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图中虚线位置，则拉力将_______（选填“变大”或“变小”）。
150
第一个空：阻力臂L2=LAC;动力臂L1=LAB;
当θ＝45°，三角形BAC是等腰三角形。L1=L2
F1L1=F2L2 ，所以F1=F2=150N
L2
L1
L2=G
F1
复习《杠杆》—— 五、动力、阻力变、力臂变化类练习
例3.（2022·广西百色）如图13-4所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150 N的物体，拉力F沿水平方向，当θ=45°时，拉力F= _______N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图中虚线位置，则拉力将_______（选填“变大”或“变小”）。
150
L2
L1
L2=G
F1
复习《杠杆》—— 五、动力、阻力变、力臂变化类练习
L2
L1
L2=G
F1
L2
L1
L2=G
F1
角度变化
阻力和阻力臂：G不变，L2变大；F2L2乘积变大
动力：L2变小；
根据杠杆平衡条件F1 L1 =F2 L2
复习《杠杆》—— 五、动力、阻力变、力臂变化类练习
例3.（2022·广西百色）如图13-4所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150 N的物体，拉力F沿水平方向，当θ=45°时，拉力F= _______N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图中虚线位置，则拉力将_______（选填“变大”或“变小”）。
150
变大
L2
L1
F1
L2=G
复习《杠杆》—— 五、动力、阻力变、力臂变化类练习
练习3.（2021·广西北部湾经济区）图13-5是小华在劳动教育实践活动中体验中国传统农耕“舂稻谷”的示意图。小华若要更省力，下列做法可行的是 （ ）
A.支点不动，脚在杆上的位置前移
B.将支点靠近人，脚在杆上的位置不动
C.将支点靠近人，同时脚在杆上的位置前移
D.将支点远离人，同时脚在杆上的位置后移
D
复习《杠杆》—— 五、动力、阻力变、力臂变化类练习
