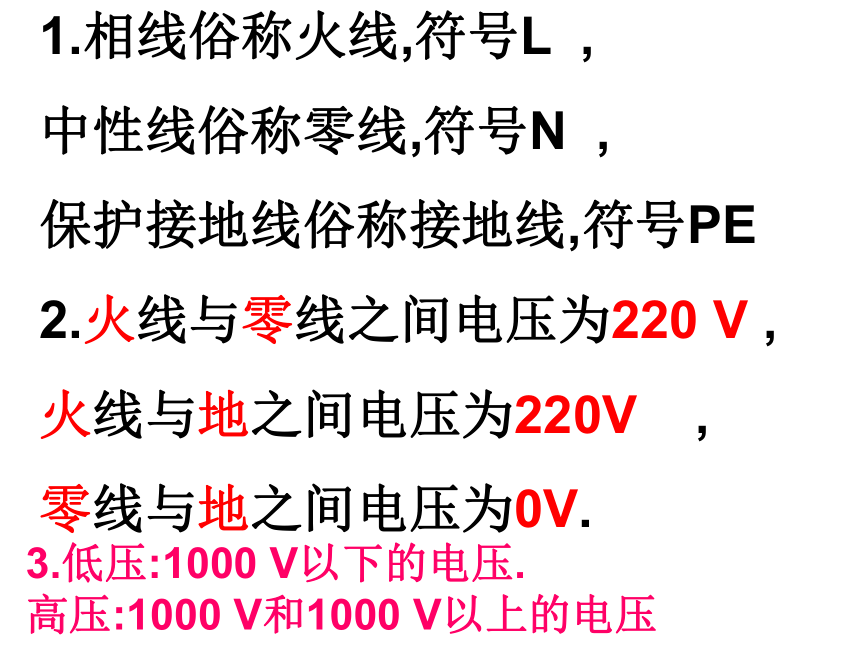

19.1 家庭电路

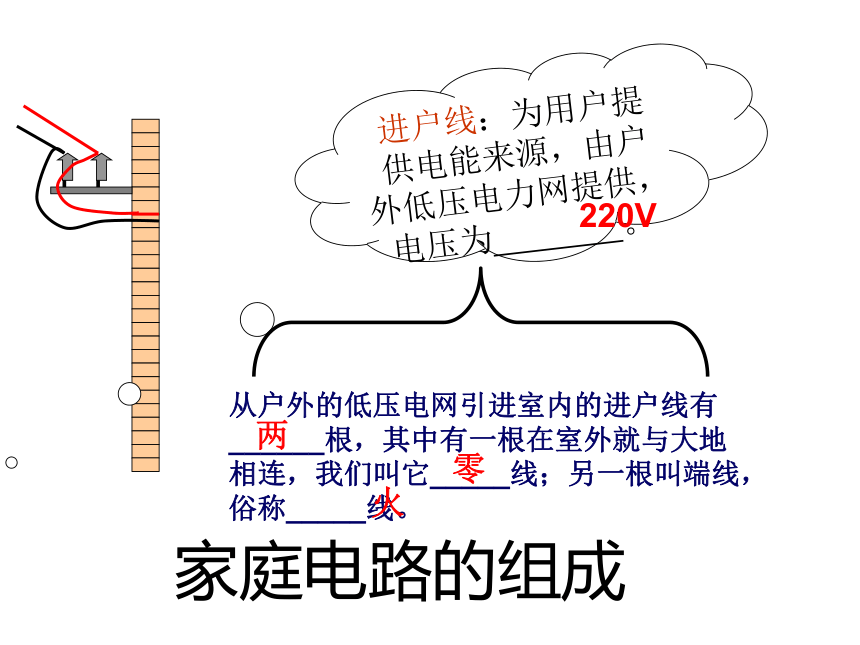

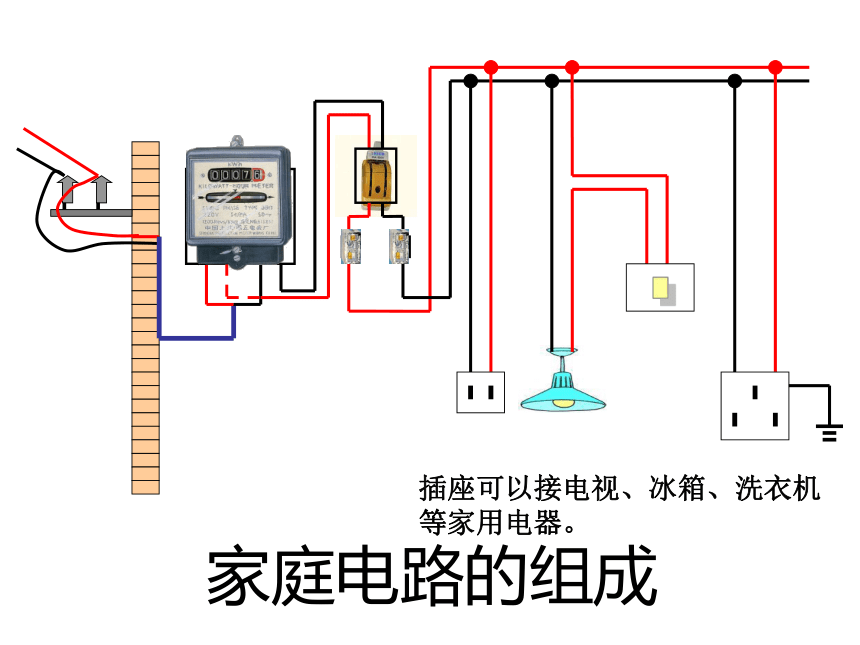

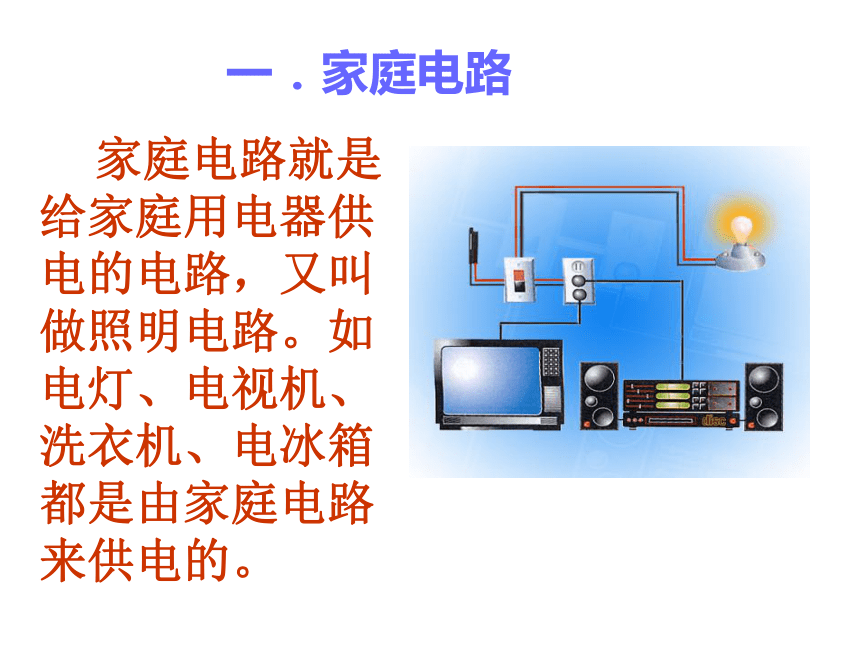

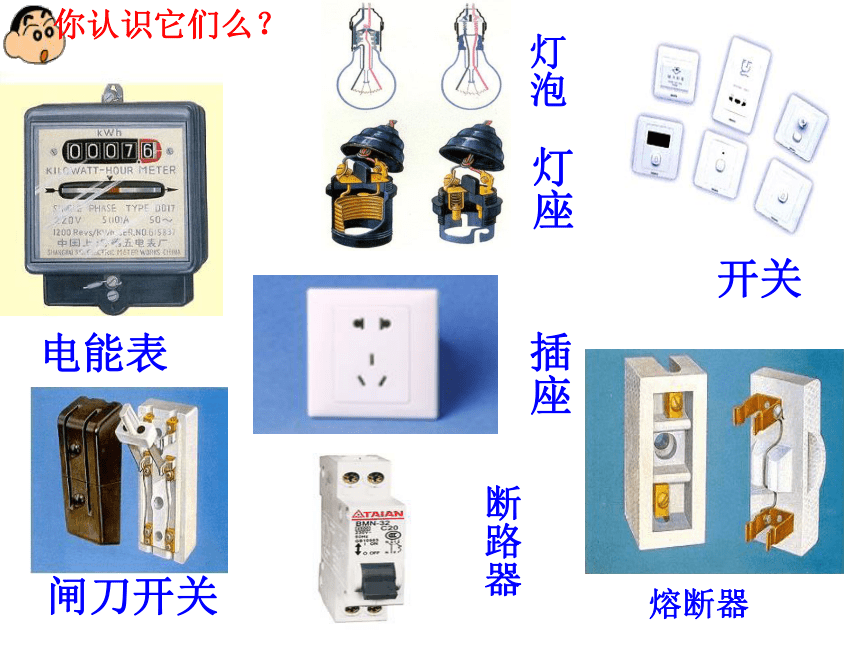

课件53张PPT。家庭用电电能表 熔断器开关闸刀开关灯座断路器你认识它们么？灯泡插座家庭电路的组成进户线：为用户提供电能来源，由户外低压电力网提供，电压为 。从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。两零火220V1.相线俗称火线,符号L ,
中性线俗称零线,符号N ,
保护接地线俗称接地线,符号PE
2.火线与零线之间电压为220 V ,
火线与地之间电压为220V ,
零线与地之间电压为0V.
3.低压:1000 V以下的电压.

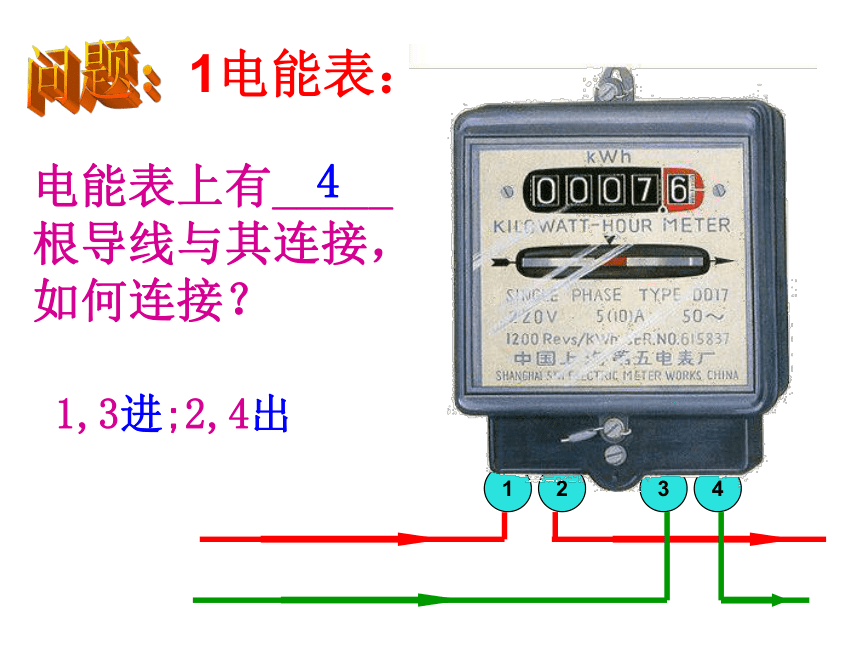

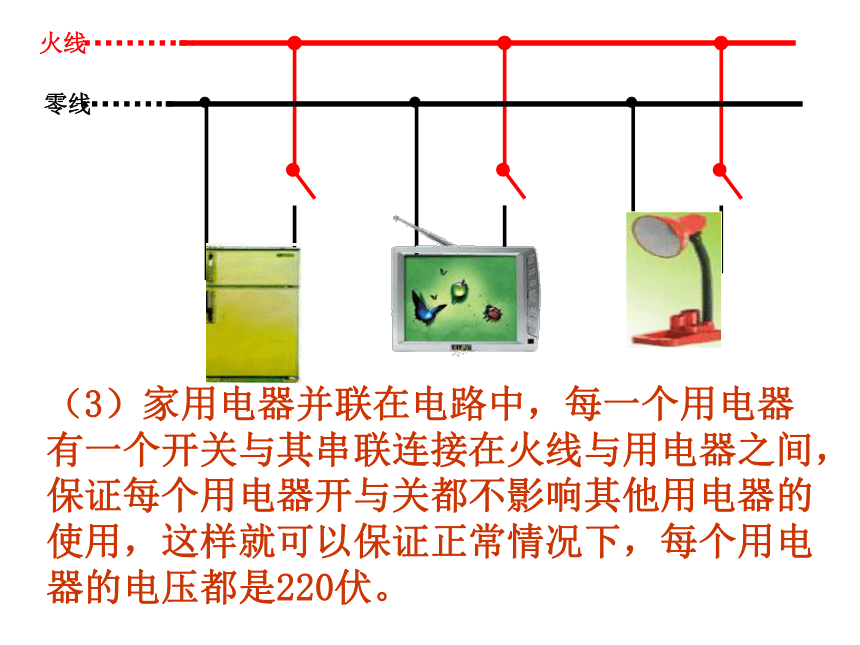

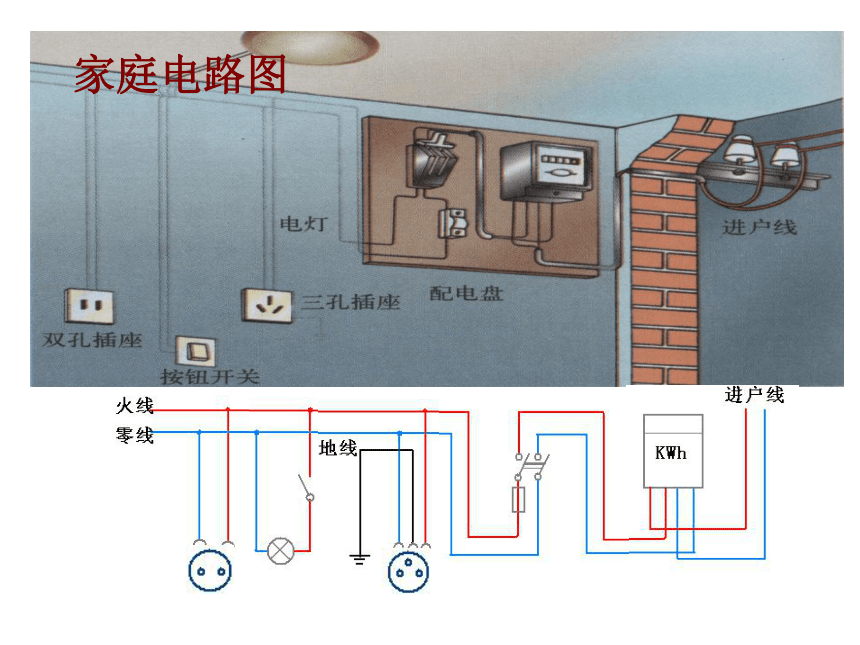

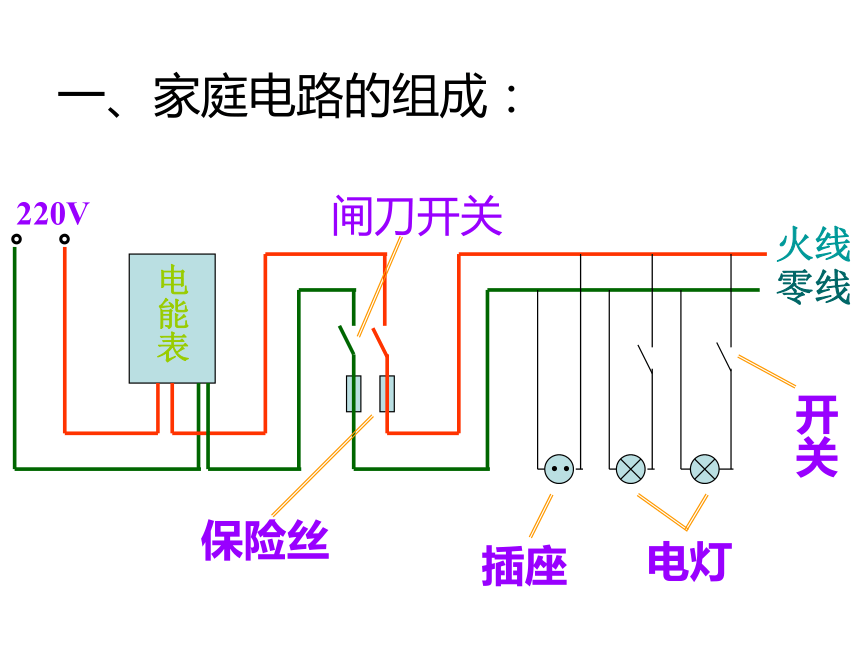

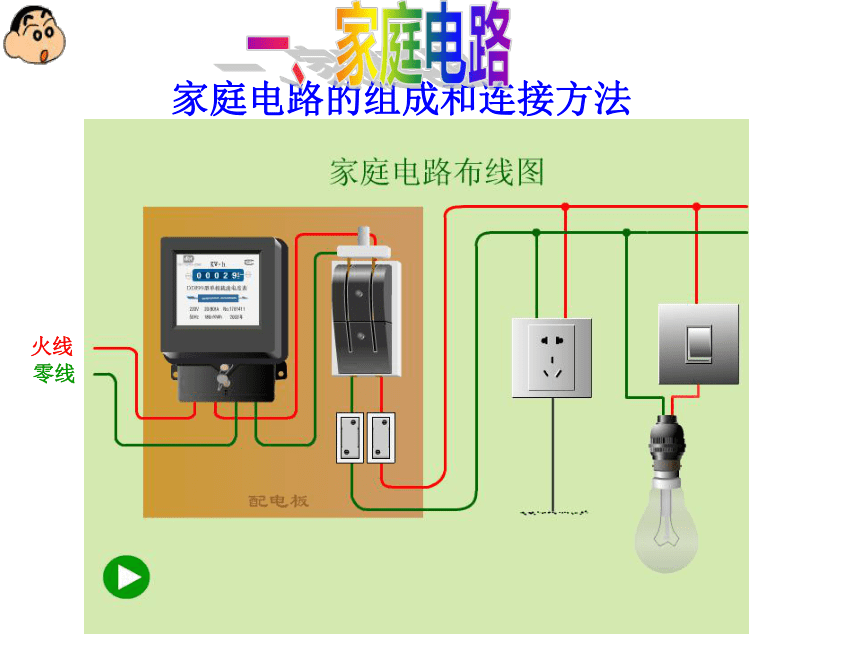

高压:1000 V和1000 V以上的电压一．家庭电路 家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。家庭电路的组成插座可以接电视、冰箱、洗衣机等家用电器。 家庭电路的组成和连接方法一、家庭电路火线零线一、家庭电路的组成：保险丝闸刀开关插座电灯开关（3）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220伏。火线零线家庭电路图电能表上有_____根导线与其连接，
如何连接？12341,3进;2,4出问题：41电能表： 家庭电路的组成和连接方法火线零线静触头一定要在 边，切不可倒装（1）闸刀开关的作用2闸刀开关： 可 电路，
便于更换电器或维修设备（2）闸刀开关安装时的应该怎样放置?静触头动触头接通和切断上 家庭电路的组成和连接方法火线零线保险丝封闭管式熔断器管式保险丝3熔断器：(1)熔断器有＿＿＿＿熔断器和＿＿＿熔断器两种 封闭管式插入式(2)熔断器内装有＿＿＿＿:a、保险丝作用：保险丝电路中电流过大时，保险丝自动 使电路 。1、你认为保险丝一般由什么材料做比较合适？思考：2、如果选用的保险丝额定电流值太大或太小会怎样？熔断断开c、保险丝选择：保险丝的电流应 电路中正常工作的电流。 b、保险丝材料：一般由电阻率 .熔点 的铅锑金属合金
做成的。 思考：小明家里新装了台空调，使用时保险丝
总是会熔断，线路负荷角度考虑没什么问题，
所以他干脆将保险丝换成了一根铜丝，你认为
小明的做法可取么，为什么？切勿用铜丝或铁丝替代保险丝较大较低等于或稍大于 家庭电路的组成和连接方法火线零线作用：替代闸刀开关和熔断器断路器：触电保护器也是断路器的一种火线零线观察并思考：仔细观察配电板右边部分，
结合生活实际，在连接上，
你得到哪些有用的信息。插座可以接电视、冰箱、

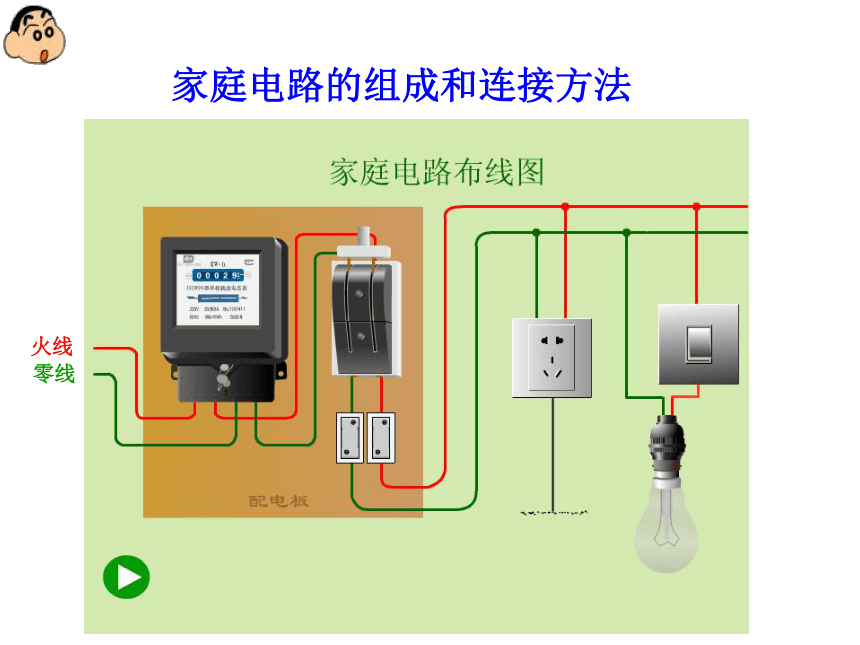

洗衣机等家用电器。仔细观察家庭电路的组成和连接方法，结合生活实际，在连接上，
你得到哪些有用的信息。火线零线2、各用电器之间 联3、插座和用电器 联4、用电器和控制它的开关之间是 联的，且为了安全起见，火线过来先接 再接用电器。1、电能表、总闸刀开关、熔断器（保险丝）接在 路上；干路并并串开关5、电灯与开关 ，开关接在火线上6、电灯与电灯 在火线与零线之间7、电灯与插座 在火线与零线之间8、插座与插座 在火线与零线之间串联并联并联并联用以学过的知识，你能解决吗？ 开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？电灯及其开关的接法 控制电灯的开关应与电灯 联，并且要接在 线上
开关接在火线与灯泡之间开关控制 线火串火1．家庭电路中防止触电措施三、安全用电原则开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。4.插座分为两孔插座和三孔插座
接线规则:左零右火上地
有金属外壳的用电器一定要接地,接地线与用电器的金属外壳相连,使用三孔插座.
5.开关与电灯接线规则:火线进开关,零线进电灯,灯泡的螺旋套接零线.
笔尖金属体电阻氖管弹簧笔尾金属体塑料笔杆测电笔的构造 三、测电笔
1、用于辨别火线和零线。
2、构造： 测电笔的使用方法 手握笔尾 ，使 接触导线。金属体笔尖氖管发光的是 线。火测电笔的实际应用氖管发光的是火线。3、使用方法：
测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线 需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。6.插座
家庭电路中的插座可以方便地给电视机 、电冰箱、洗衣机以及可以移动的家用电器供电．“左零右火上接地”用电器金属外壳插座插头三线插头和漏电保护器两孔插座三孔插座接法：左零右火三孔插座与插头用电器的外壳没有接地用电器外壳接地同是漏电，为何反差如此大？这节课我学到了些什么？火线零线一根保险丝串联在火线上有金属外壳的用电器一定要接地
火零220 V ,火地220V ,零地0V.火线进开关,零线进电灯,灯泡的螺旋套接零线.三孔插座:左零右火上地归纳。。220V火线零线电能表找别扭：在下图中找出你认为不合理的电路连接。..保险丝应接在火线上开关应火线和灯泡之间闸刀开关静触头一定要在上边，切不可倒装【知识点一】家庭电路
1、家庭电路的主要部分：
（1）进户线：与大地有220伏电压的线叫 线，
与大地没有电压的线叫 线。它们可用 来辨别，使用时手要接触 ，若氖管发光，说明它接的是 线。
（2）电能表的作用：测量 ，即测出用户一段时间全部电器消耗的 。
（3）插座用于可移动的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接 。火零电能地电功测电笔笔尾金属体火2.安装电路的要求：
1）各盏灯、用电器、插座之间应 联；
开关与灯是 联。
2）开关和保险丝应该接在 线上，保险丝应选用电阻 而熔点 的材料。教室电路中用 代替了开关和保险丝。
3）有金属外壳的用电器必须 ，防止触电。
4）螺口灯泡在安装时必须使螺口接在 ，防止触电
并串火大低自动空气开关接地零线3．（2011四川广安）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。4．（2011江苏扬州）根据安全用电原则，将图丙中一只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。【例1】（2009广东）请将如图18-1所示元件，连接成符合安全用电要求的家庭电路． 正常情况下，双金属片是______的，电路的接触点____，电流正常通过；
当电流过大时，双金属片被过度加热，发生______，使接触点在弹簧拉力作用下被断开，电路_________，从而起到电路过载或短路时______作用。断路器一般接在火线上平直闭合弯曲切断保护再 见
