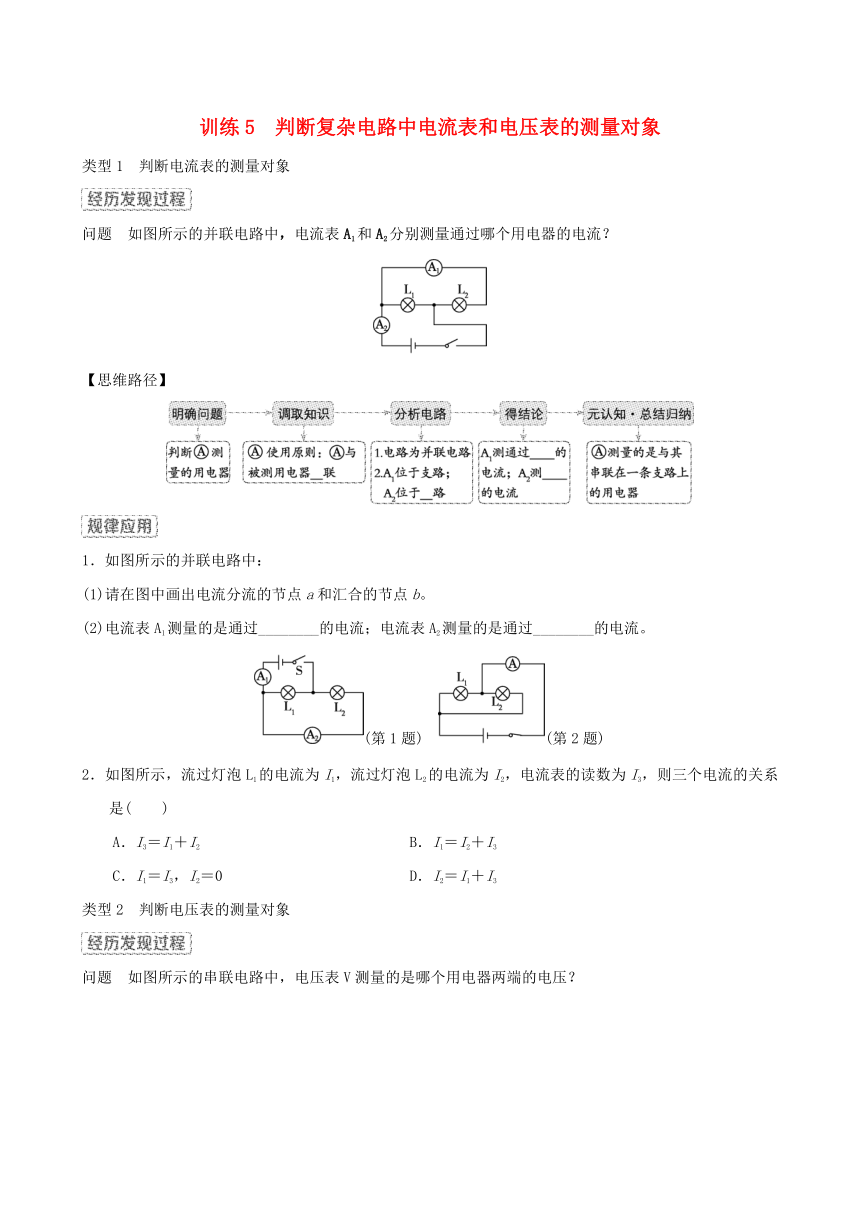

训练5　判断复杂电路中电流表和电压表的测量对象
类型1　判断电流表的测量对象
问题　如图所示的并联电路中，电流表A1和A2分别测量通过哪个用电器的电流？
　
【思维路径】
1．如图所示的并联电路中：
(1)请在图中画出电流分流的节点a和汇合的节点b。
(2)电流表A1测量的是通过________的电流；电流表A2测量的是通过________的电流。
(第1题)　(第2题)
2．如图所示，流过灯泡L1的电流为I1，流过灯泡L2的电流为I2，电流表的读数为I3，则三个电流的关系是(　　)
A．I3＝I1＋I2 B．I1＝I2＋I3
C．I1＝I3，I2＝0 D．I2＝I1＋I3
类型2　判断电压表的测量对象

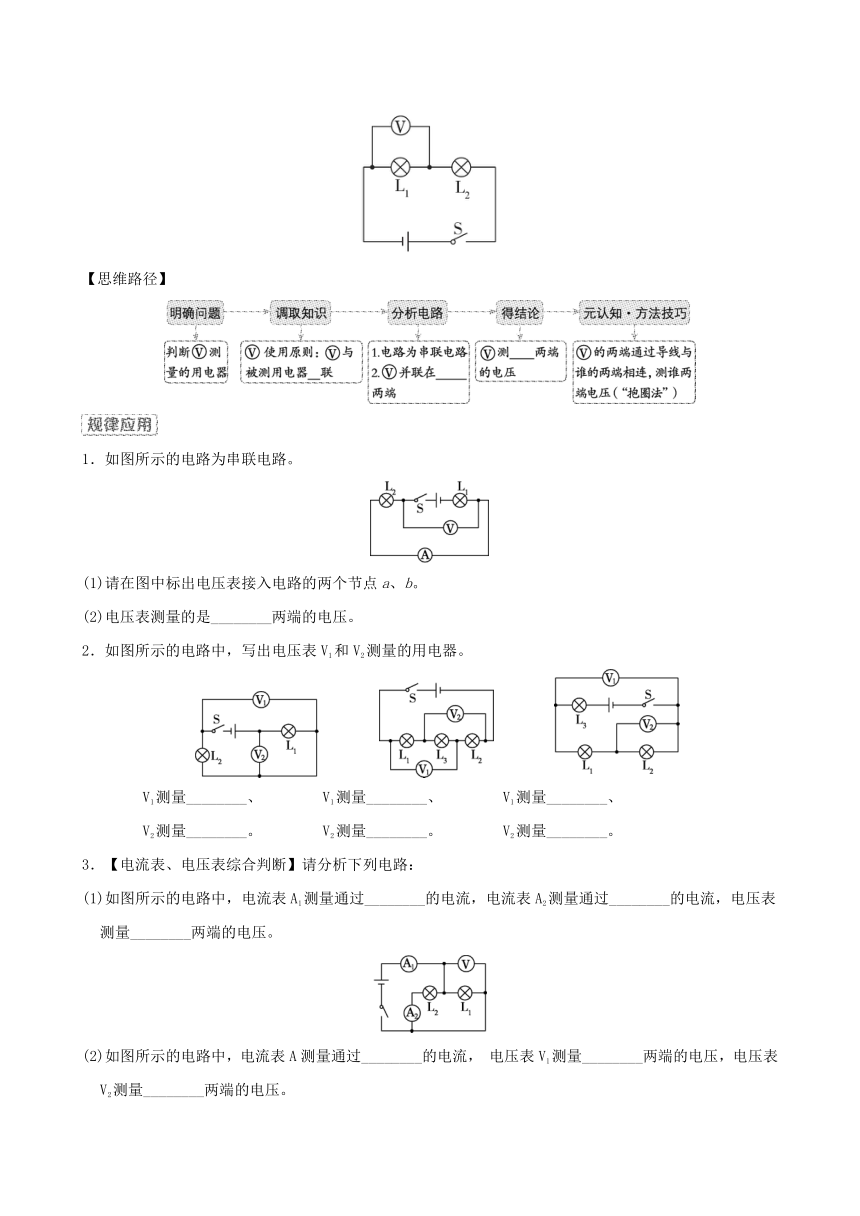

问题　如图所示的串联电路中，电压表V测量的是哪个用电器两端的电压？
【思维路径】
1．如图所示的电路为串联电路。
(1)请在图中标出电压表接入电路的两个节点a、b。
(2)电压表测量的是________两端的电压。
2．如图所示的电路中，写出电压表V1和V2测量的用电器。
　　　　　　　　　
　　　　V1测量________、　　　　V1测量________、　　　　V1测量________、
　　　　V2测量________。　　　 V2测量________。　　　　V2测量________。
3．【电流表、电压表综合判断】请分析下列电路：
(1)如图所示的电路中，电流表A1测量通过________的电流，电流表A2测量通过________的电流，电压表测量________两端的电压。
(2)如图所示的电路中，电流表A测量通过________的电流， 电压表V1测量________两端的电压，电压表V2测量________两端的电压。
(3)如图所示的电路中，电流表A1测量通过________的电流，A2测量通过________的电流， 电压表V1测量________两端的电压，电压表V2测量________两端的电压。
训练5　判断复杂电路中电流表和电压表的测量对象
类型1
【经历发现过程】
串；干；L2；干路
【规律应用】
1．解：(1)如图所示。
(2)L1和L2(或干路)；L2
2．A
类型2
【经历发现过程】
并；L1；L1
【规律应用】
1．解：(1)如图所示。
(2)L2
2．L2；L1；L1和L3；L2和L3；L1和L2；L2
3．(1)干路(或L1和L2)；L2；电源(或L1或L2)
(2)电路(或L1或L2或L3)；L1和L2；L2和L3
(3)干路(或L1和L2)；L2；L1(或L2或电源)；L2(或L1或电源)
