4.1.1.2 多姿多彩的图形（二）

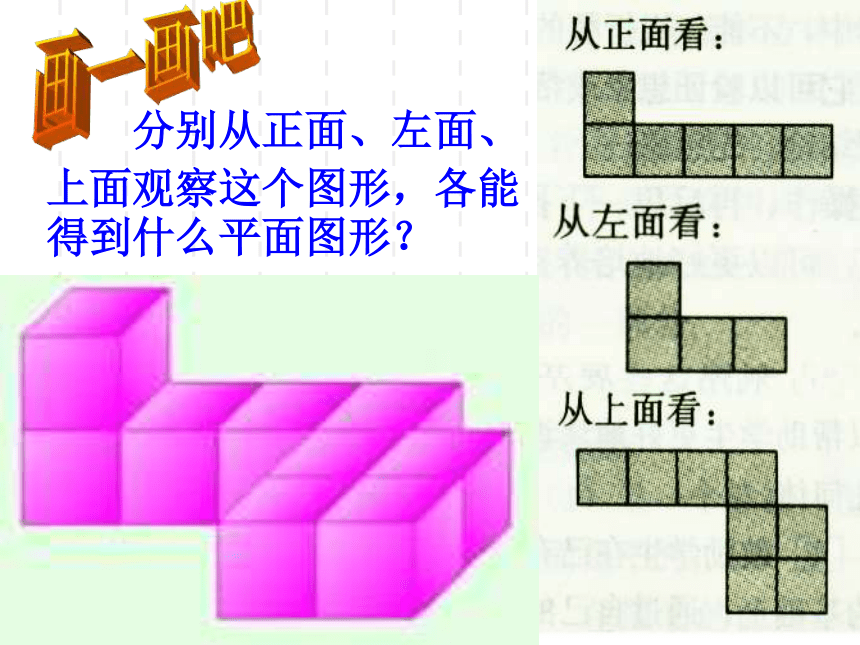

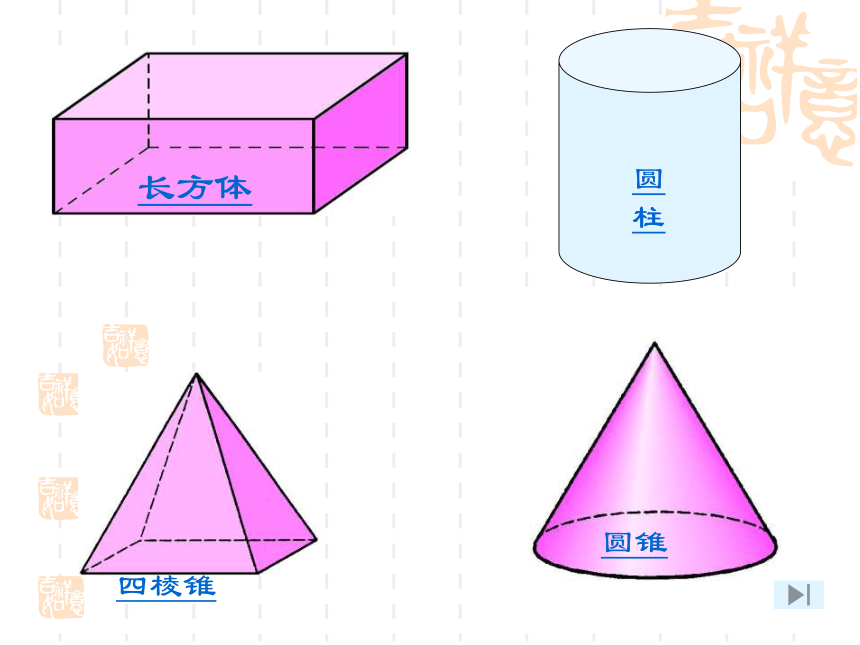

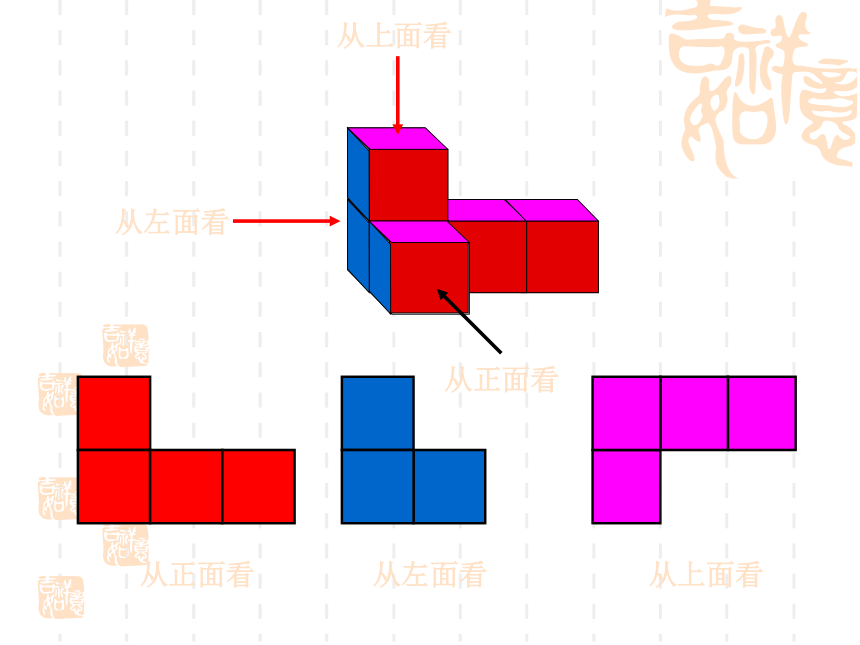

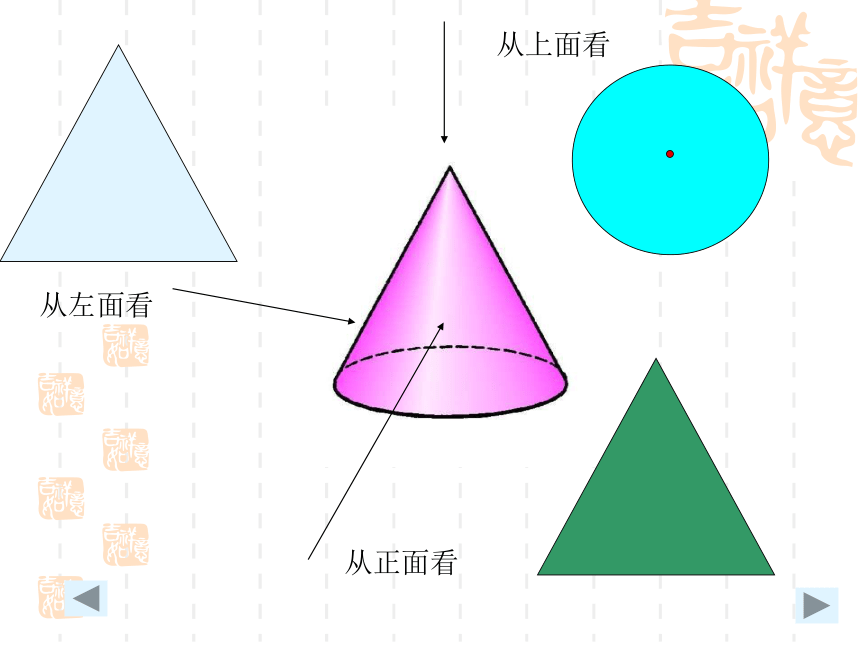

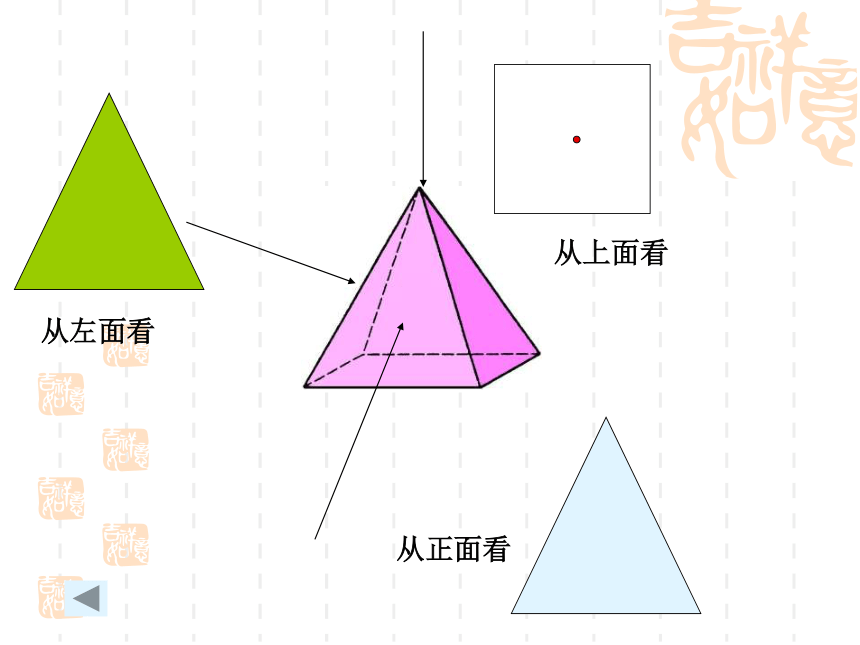

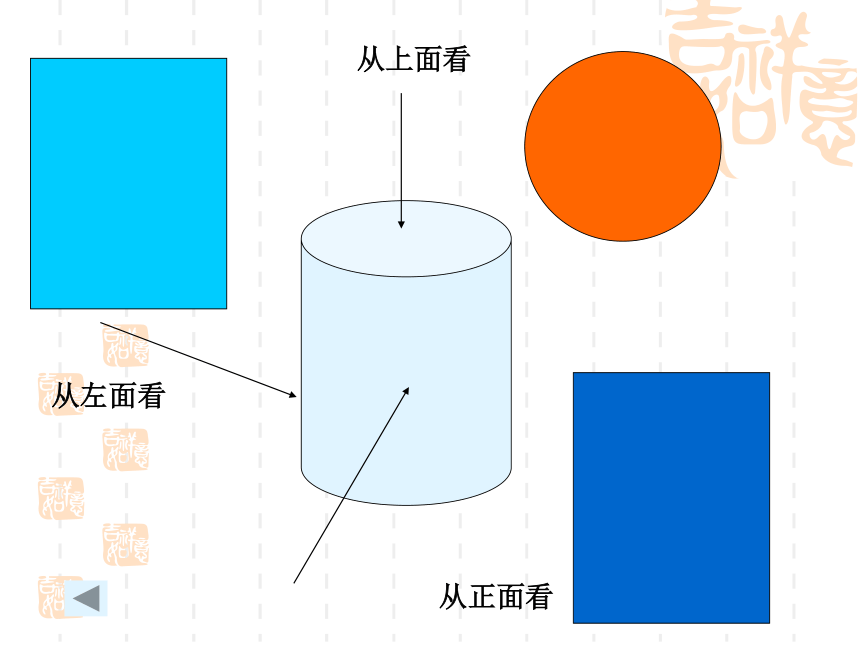

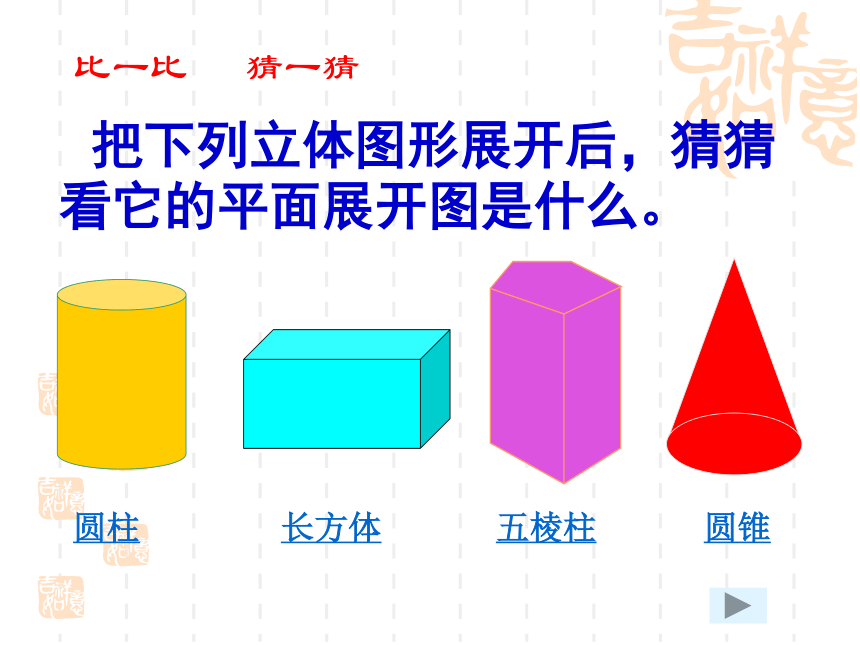

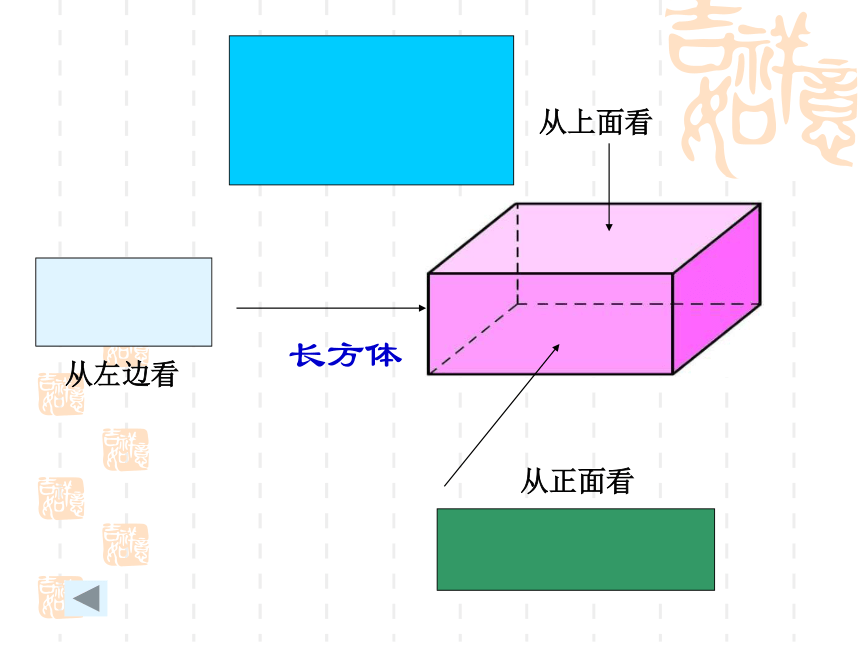

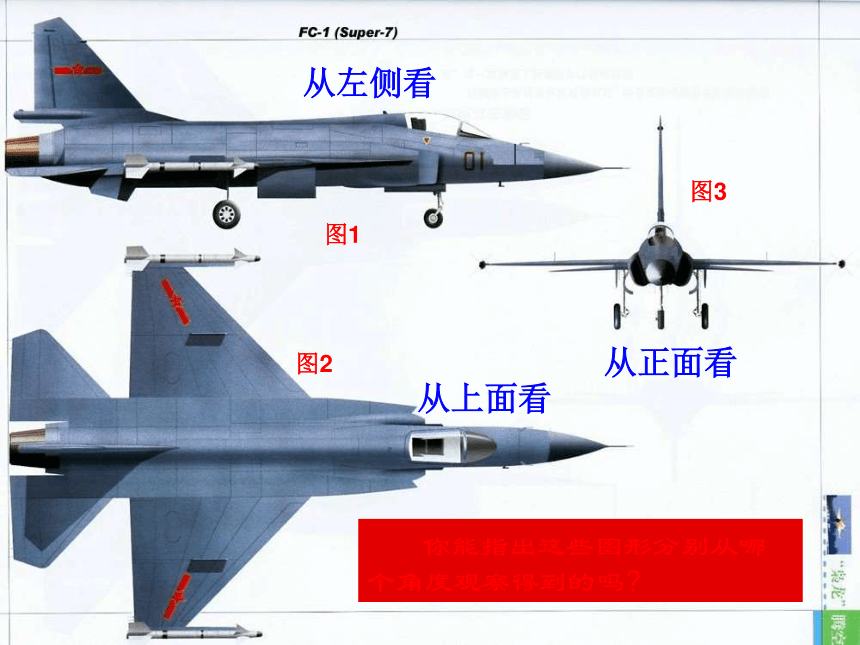

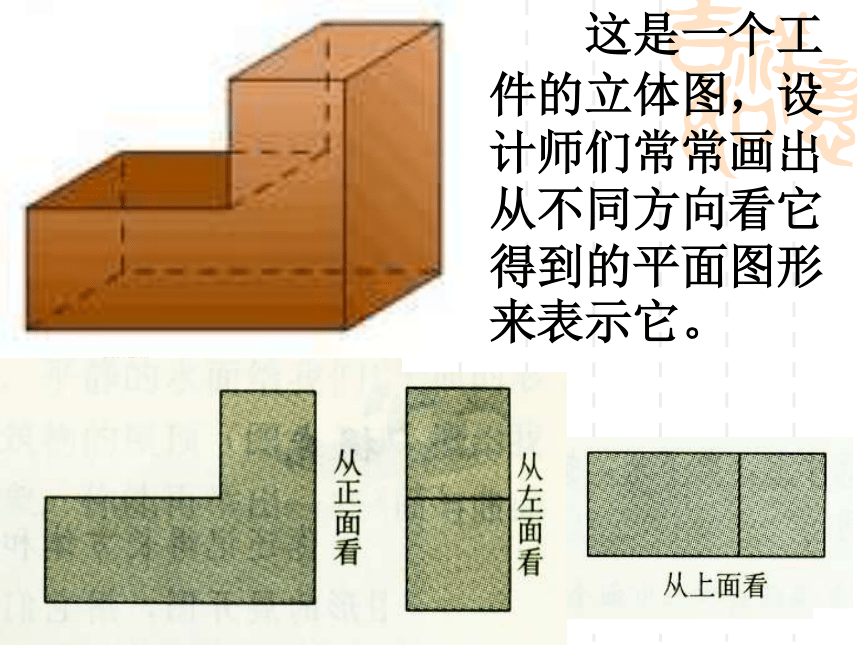

课件30张PPT。§4.1.1.2 多姿多彩的图形（二）新乡市第十中学 这是一个工件的立体图，设计师们常常画出从不同方向看它得到的平面图形来表示它。 你能指出这些图形分别从哪个角度观察得到的吗?从左侧看图1从上面看图2图3从正面看长方体圆锥四棱锥长方体从正面看从左边看从上面看从正面看从左面看从上面看从正面看从左面看从上面看从正面看从左面看从上面看从上面看从左面看从正面看从正面看从左面看从上面看 分别从正面、左面、上面观察这个图形，各能得到什么平面图形？画一画吧 把下列立体图形展开后，猜猜看它的平面展开图是什么。比一比 猜一猜五棱柱圆柱长方体棱柱圆锥用剪刀把桌上的正方体纸盒按任意方式沿棱展开，你能得到哪些不同的展开图？比比哪一小组的展开图更与众不同。做一做 想一想 第一类，中间四连方，两侧各一个，共六种。 第二类，中间三连方，两侧各有一、二个，共三种。第三类，中间二连方，两侧各有二个，只有一种。第四类，两排各三个，只有一种。 下面六个正方形连在一起的图形，经折叠后能围成正方体的图形有哪几个？(动手试试）G试一试棱柱圆柱圆锥棱柱下列图形能折叠成什么立体图形？比比你的想象力找朋友考考你棒KEY:1、如果“你”在前面，那么谁在后面？2、“坚”在下，“就”在后，胜利在哪里？ “胜”在上，
“利”在前！ 下图是一个正方体的展开图，标注了字母A的面是正方体的正面，如果正方体的左面与右面所标注代数式的值相等，求 的值． 有一个正方体，在它的各个面上分别涂了白、红、黄、兰、绿、黑六种颜色。甲、乙、丙三位同学从三个不同的角度去观察此正方体，结果如下图，问这个正方体各个面的对面的颜色是什么？黑红红兰兰黄黄白绿甲乙丙本节课你收获了什么?2、 学会了简单几何体（如棱柱，正方体等）的平面展开图，知道按不同的方式展开会得到不同的展开图。3、学会了动手实践，与同学合作。4、友情提醒：不是所有立体图形都有平面展开图，比如球体。1、学会了从不同方向观察立体图形。谢 谢 大 家再见
