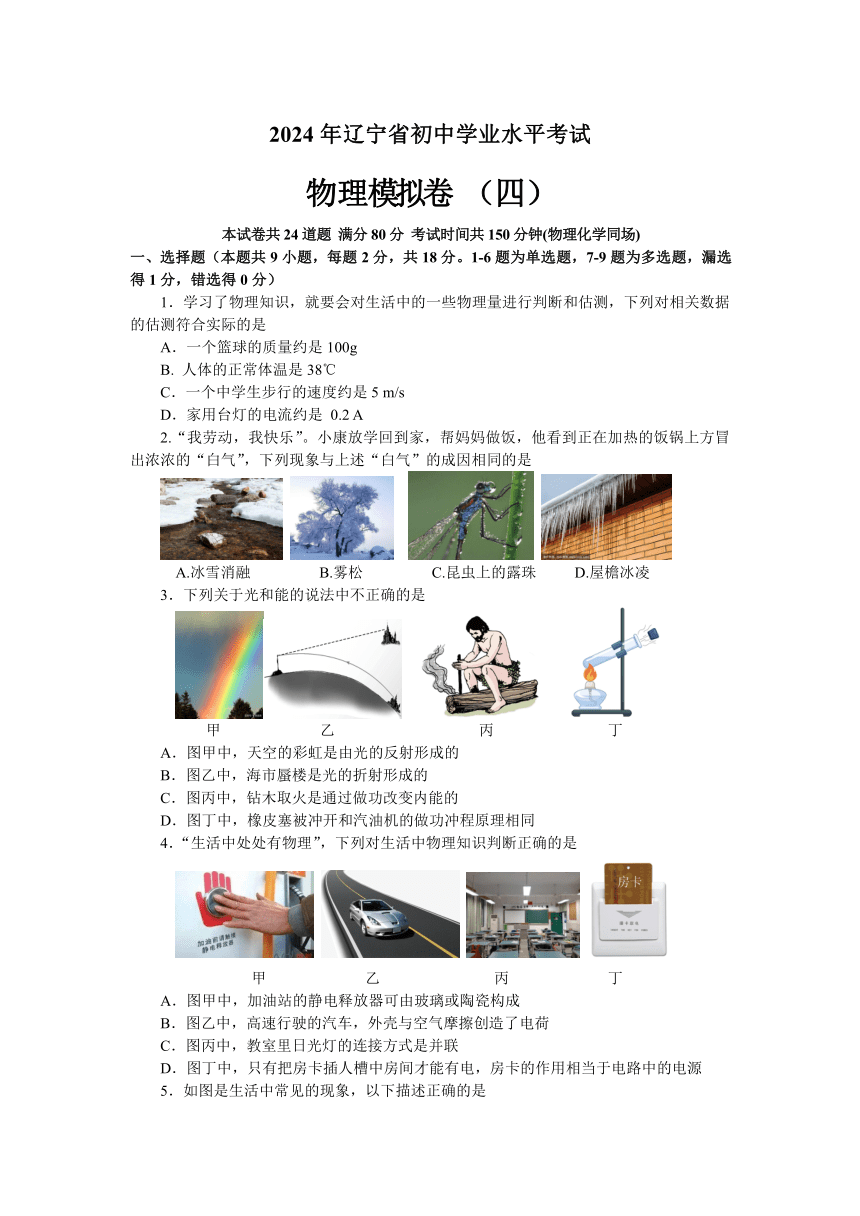

2024年辽宁省初中学业水平考试物理模拟卷（四）（有答案）

2024年辽宁省初中学业水平考试
物 理 模拟卷 （四）
本试卷共24道题 满分80分 考试时间共150分钟(物理化学同场)
一、选择题（本题共9小题，每题2分，共18分。1-6题为单选题，7-9题为多选题，漏选得1分，错选得0分）
1．学习了物理知识，就要会对生活中的一些物理量进行判断和估测，下列对相关数据的估测符合实际的是
A．一个篮球的质量约是100g
B. 人体的正常体温是38℃
C．一个中学生步行的速度约是5 m/s
D．家用台灯的电流约是 0.2 A
2.“我劳动，我快乐”。小康放学回到家，帮妈妈做饭，他看到正在加热的饭锅上方冒出浓浓的“白气”，下列现象与上述“白气”的成因相同的是
A.冰雪消融 B.雾松 C.昆虫上的露珠 D.屋檐冰凌
3．下列关于光和能的说法中不正确的是
甲 乙 丙 丁
A．图甲中，天空的彩虹是由光的反射形成的
B．图乙中，海市蜃楼是光的折射形成的
C．图丙中，钻木取火是通过做功改变内能的
D．图丁中，橡皮塞被冲开和汽油机的做功冲程原理相同
4．“生活中处处有物理”，下列对生活中物理知识判断正确的是
甲 乙 丙 丁
A．图甲中，加油站的静电释放器可由玻璃或陶瓷构成
B．图乙中，高速行驶的汽车，外壳与空气摩擦创造了电荷
C．图丙中，教室里日光灯的连接方式是并联
D．图丁中，只有把房卡插人槽中房间才能有电，房卡的作用相当于电路中的电源

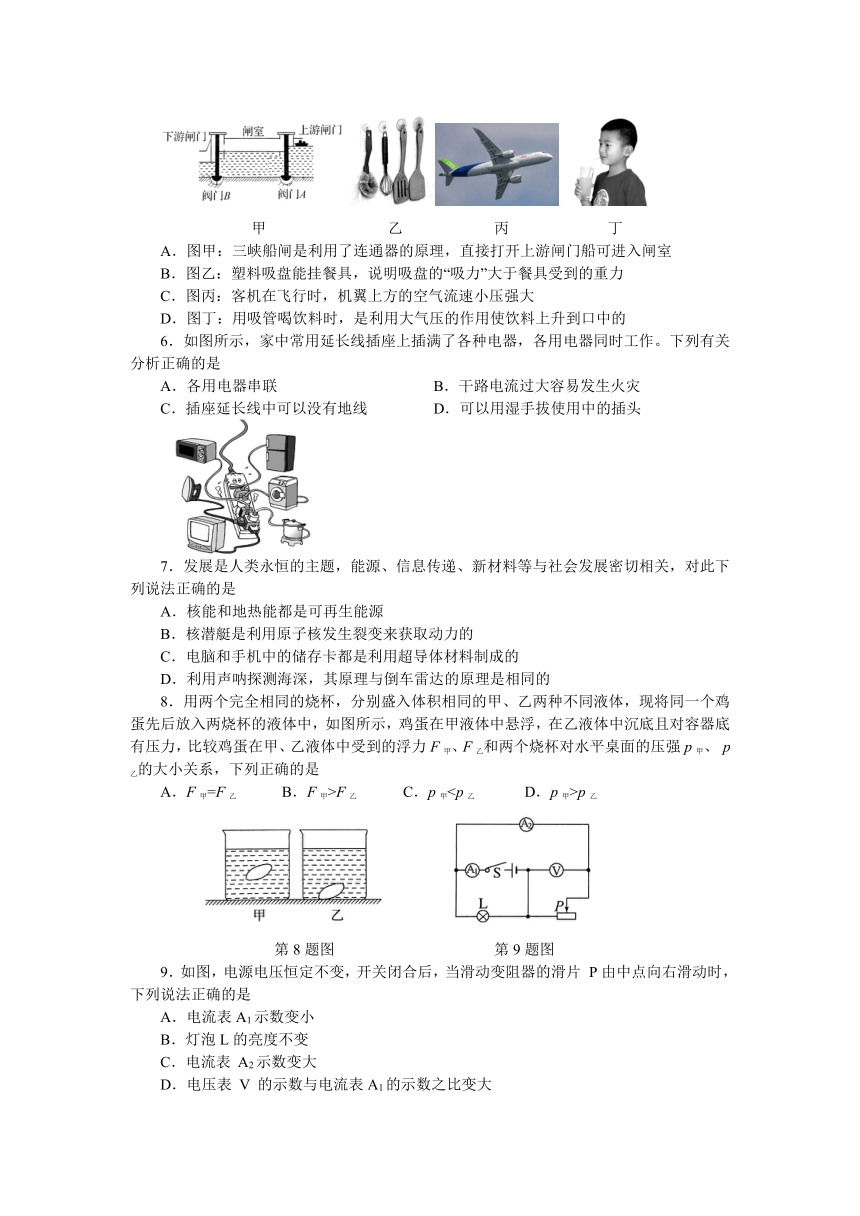

5．如图是生活中常见的现象，以下描述正确的是
甲 乙 丙 丁
A．图甲：三峡船闸是利用了连通器的原理，直接打开上游闸门船可进入闸室
B．图乙：塑料吸盘能挂餐具，说明吸盘的“吸力”大于餐具受到的重力
C．图丙：客机在飞行时，机翼上方的空气流速小压强大
D．图丁：用吸管喝饮料时，是利用大气压的作用使饮料上升到口中的
6．如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是
A．各用电器串联 B．干路电流过大容易发生火灾
C．插座延长线中可以没有地线 D．可以用湿手拔使用中的插头
7．发展是人类永恒的主题，能源、信息传递、新材料等与社会发展密切相关，对此下列说法正确的是
A．核能和地热能都是可再生能源
B．核潜艇是利用原子核发生裂变来获取动力的
C．电脑和手机中的储存卡都是利用超导体材料制成的
D．利用声呐探测海深，其原理与倒车雷达的原理是相同的
8．用两个完全相同的烧杯，分别盛入体积相同的甲、乙两种不同液体，现将同一个鸡蛋先后放入两烧杯的液体中，如图所示，鸡蛋在甲液体中悬浮，在乙液体中沉底且对容器底有压力，比较鸡蛋在甲、乙液体中受到的浮力F甲、F乙和两个烧杯对水平桌面的压强p甲、 p乙的大小关系，下列正确的是
A．F甲=F乙 B．F甲>F乙 C．p甲p乙
第8题图 第9题图
9．如图，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片 P由中点向右滑动时，下列说法正确的是
A．电流表A1示数变小
B．灯泡L的亮度不变
C．电流表 A2示数变大
D．电压表 V 的示数与电流表A1的示数之比变大

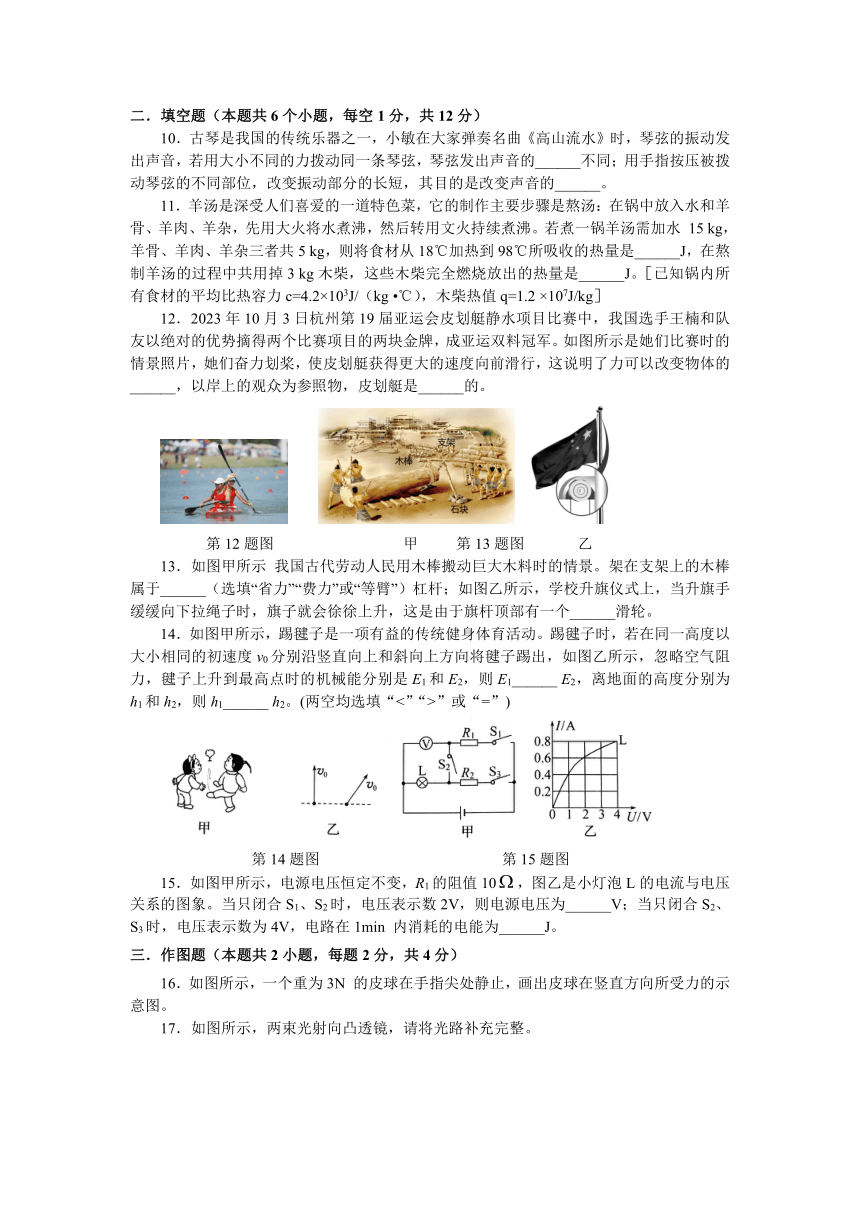

二．填空题（本题共6个小题，每空1分，共12分）
10．古琴是我国的传统乐器之一，小敏在大家弹奏名曲《高山流水》时，琴弦的振动发出声音，若用大小不同的力拨动同一条琴弦，琴弦发出声音的______不同；用手指按压被拨动琴弦的不同部位，改变振动部分的长短，其目的是改变声音的______。
11．羊汤是深受人们喜爱的一道特色菜，它的制作主要步骤是熬汤：在锅中放入水和羊骨、羊肉、羊杂，先用大火将水煮沸，然后转用文火持续煮沸。若煮一锅羊汤需加水 15 kg，羊骨、羊肉、羊杂三者共5 kg，则将食材从18℃加热到98℃所吸收的热量是______J，在熬制羊汤的过程中共用掉3 kg木柴，这些木柴完全燃烧放出的热量是______J。［已知锅内所有食材的平均比热容力c=4.2×103J/（kg ℃），木柴热值q=1.2 ×107J/kg］
12．2023年10月3日杭州第19届亚运会皮划艇静水项目比赛中，我国选手王楠和队友以绝对的优势摘得两个比赛项目的两块金牌，成亚运双料冠军。如图所示是她们比赛时的情景照片，她们奋力划桨，使皮划艇获得更大的速度向前滑行，这说明了力可以改变物体的______，以岸上的观众为参照物，皮划艇是______的。
第12题图 甲 第13题图 乙
13．如图甲所示 我国古代劳动人民用木棒搬动巨大木料时的情景。架在支架上的木棒属于______（选填“省力”“费力”或“等臂”）杠杆；如图乙所示，学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升，这是由于旗杆顶部有一个______滑轮。
14．如图甲所示，踢毽子是一项有益的传统健身体育活动。踢毽子时，若在同一高度以大小相同的初速度v0分别沿竖直向上和斜向上方向将毽子踢出，如图乙所示，忽略空气阻力，毽子上升到最高点时的机械能分别是E1和E2，则E1______ E2，离地面的高度分别为h1和h2，则h1______ h2。(两空均选填“<”“>”或“=”)
第14题图 第15题图
15．如图甲所示，电源电压恒定不变，R1的阻值10，图乙是小灯泡L的电流与电压关系的图象。当只闭合S1、S2时，电压表示数2V，则电源电压为______V；当只闭合S2、S3时，电压表示数为4V，电路在1min 内消耗的电能为______J。

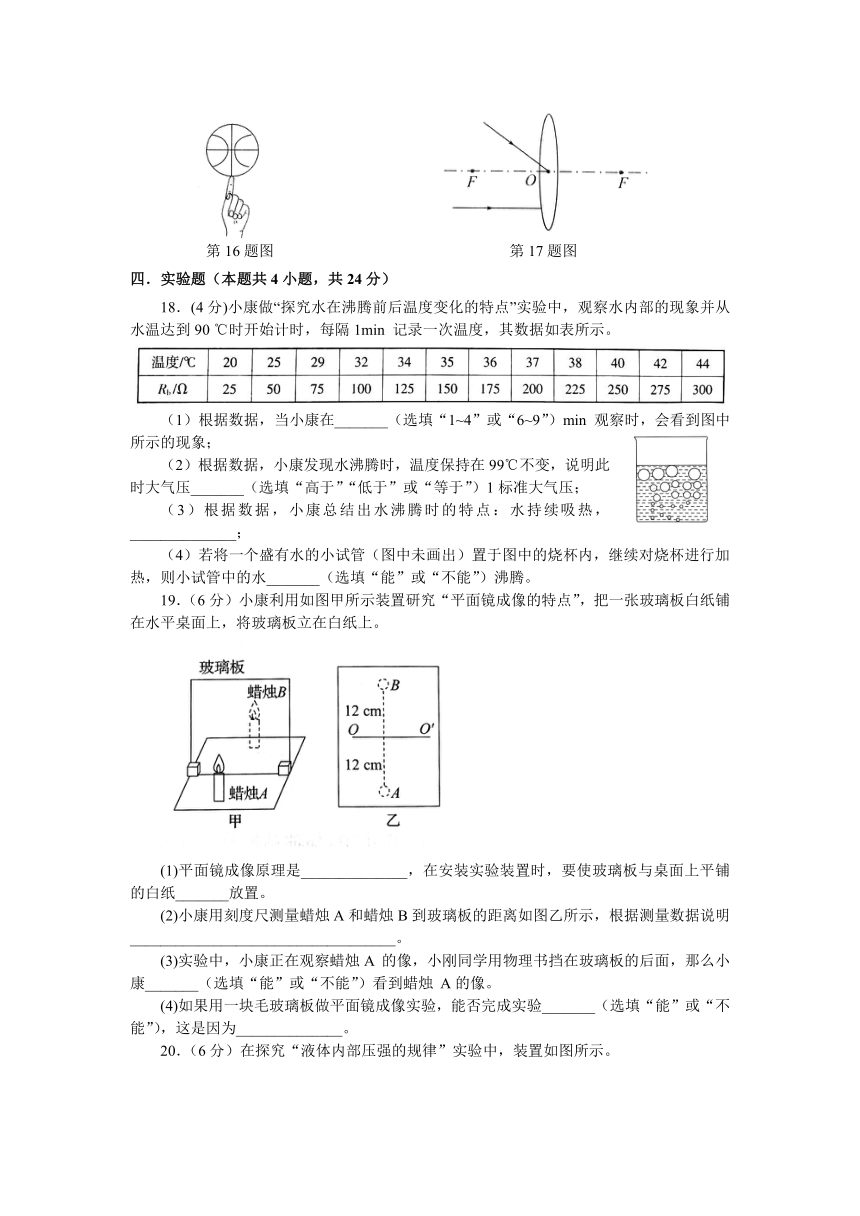

三．作图题（本题共2小题，每题2分，共4分）
16．如图所示，一个重为3N 的皮球在手指尖处静止，画出皮球在竖直方向所受力的示意图。
17．如图所示，两束光射向凸透镜，请将光路补充完整。
第16题图 第17题图
四．实验题（本题共4小题，共24分）
18．(4分)小康做“探究水在沸腾前后温度变化的特点”实验中，观察水内部的现象并从水温达到90 ℃时开始计时，每隔1min 记录一次温度，其数据如表所示。
（1）根据数据，当小康在_______（选填“1~4”或“6~9”）min 观察时，会看到图中所示的现象；
（2）根据数据，小康发现水沸腾时，温度保持在99℃不变，说明此时大气压_______（选填“高于”“低于”或“等于”）1标准大气压；
（3）根据数据，小康总结出水沸腾时的特点：水持续吸热，______________；
（4）若将一个盛有水的小试管（图中未画出）置于图中的烧杯内，继续对烧杯进行加热，则小试管中的水_______（选填“能”或“不能”）沸腾。
19．（6分）小康利用如图甲所示装置研究“平面镜成像的特点”，把一张玻璃板白纸铺在水平桌面上，将玻璃板立在白纸上。
(1)平面镜成像原理是______________，在安装实验装置时，要使玻璃板与桌面上平铺的白纸_______放置。
(2)小康用刻度尺测量蜡烛A和蜡烛B到玻璃板的距离如图乙所示，根据测量数据说明___________________________________。
(3)实验中，小康正在观察蜡烛A 的像，小刚同学用物理书挡在玻璃板的后面，那么小康_______（选填“能”或“不能”）看到蜡烛 A的像。
(4)如果用一块毛玻璃板做平面镜成像实验，能否完成实验_______（选填“能”或“不能”），这是因为______________。
20．（6分）在探究“液体内部压强的规律”实验中，装置如图所示。
(1)实验前需要检查压强计的气密性，请你简要说明检查压强计气密性的方法：
________________________________________。
(2)分析甲、________（选填“乙”或“丙”）两图的实验现象，初步得出的结论是：同种液体中，液体压强随液体深度的增加而增大，因此拦河大坝要上窄下宽。
(3)为了进一步探究液体内部同一深度不同方向压强大小，小康手应直接转动图乙中的________（选填乙图中序号）进行实验。
(4)通过比较图乙、丙可知，在液体内部的同一深度，液体的________越大，压强越大。
(5)探究了液体压强的相关内容后，小康又设计出如图丁所示的创新实验器材，用一块轻塑料片挡住两端开口的玻璃筒下端，竖直插入水中并使塑料片距水面20cm，塑料片受到水的压强是________Pa，然后向玻璃筒内缓慢注入某种液体，注入液体的高度25 cm 时，塑料片恰好下落，则该液体的密度=________kg/m3。（g取 10 N/kg）
21．（8分）小康明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压2.5V，滑动变阻器规格为“20 2A”。
(1)检查发现电路中有一根导线连错，请你在错误的导线上画“X”，并用笔画线代替导线，将电路连接正确。
(2)连接电路时，开关必须断开，滑动变阻器的滑片应移到最________（选填“左”或“右”）端，这样做的目的是________________。
(3)当电压表的示数达到2V时，电流表的示数如图乙所示，其读数________A，此时，灯泡的功率________W，为使灯泡正常发光，应将滑片向________（选填“左”或“右”）移动。
(4)当电压表示数达到2.5 V时，无论怎么调节变阻器滑片都无法使电压表示数变大，为了用该灯泡继续完成实验，你的做法是________________。
(5)根据实验数据记录可以绘出小灯泡的I-U 图象如图丙，然后小明同学将小灯泡更换成LED灯，多次实验后绘出LED灯的I-U图象如图丁，两个图象不同的原因是________。
五．综合应用题（本题共3小题，共22分）
22．(7分)一个重500 N、底面积为0.2m2的箱子放在水平地面上（如图甲），现用一块直木板组成斜面，将该箱子匀速拉上平台（如图乙），已知拉力为350N，箱子沿板移动了2m，升高1m，用时20s。求：
(1)箱子对水平地面的压强；
(2)箱子在斜面上移动的速度；
(3)上移过程中拉力做功的功率；
(4)箱子受到斜面的摩擦力。
23．（9分）如图甲所示是某种型号的电热养生壶，有“加热”和“保温”两个挡位，工作电路简化为图乙所示，其中S'为自动挡位开关，R1、R2为发热电阻（工作时电阻不变），A、B为阻值可忽略不计的指示灯。当电热养生壶处于加热挡时，红灯亮；处于保温挡时，绿灯亮。已知电热养生壶额定电压220 V，加热额定功率2420 W，R2的阻值180。
(1)判断A灯是红灯还是绿灯，并写出你的判断依据；
(2)求电热养生壶“保温”挡的额定功率；
(3)某天用电高峰时，小康用电热养生壶烧开水，为了计算家里电路的实际电压，他关了家里其他用电器，只将电热养生壶调到加热挡上，电热养生壶工作1 min，电能表（如图丙所示）的转盘转了100转，由此他计算出家庭电路的实际电压是多少。
24.（6分）电动车因为具有轻便、快捷和环保等优点，备受大家喜爱。世界上第一辆电动车诞生于1834年，时至今日，电动车已发生了巨大变化。小强和学习小组同学展开了电动车发展的项目化学习活动。
【项目分解】
(1)了解电动车各结构的设计原理
(2)设计安装车库充电插座
【项目实施】
(1)了解电动车原理。通常所说的电动车是以蓄电池作能量来源，电动机核心部分，通过调节电流来改变速度的交通工具。下列图片反映电动机工作原理的是_____。
(2)了解刹车系统。电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车手柄开关分别 S1、S2，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列电路设计符合要求的是_____。
(3)了解蓄电池。电池说明书上的部分内容（注：额定电压36 V、“电池容量10A h”可理解为“若以 10 A的电流放电可使用1h”，电能转化机械能的效率=75%）。则其最多能输出的机械能为__________J。若这么多的机械能由效率为30%的汽油机提供，则需要燃烧汽油_____kg。（已知本地汽油的热值力 4.5×107J/kg）
【项目拓展】
(4)近几年电动车在楼道内充电造成火灾事故频发。很多小区已经禁止电动车进入楼内。小康想在自家的小车库内充电，发现车库内只安装了电灯，没有插座，于是小康想在如图所示的原有线路上安装一个双孔插座，应在哪两处之间安装比较合理，请画出电路图。（2分）
物理试题参考答案及评分标准
说明：各类题目中，对子那些与此答案不同的解答，正确的同样给分。
一、选择题
1．D 2．C 3．A 4．C 5．D 6．B 7．BD 8．BD 9．ABD
二、填空题
10．响度；音调 11．6.72×106；3.6×107 12．运动状态；运动
13．省力；定 14．=；> 15．8；384
三、作图题
16、如图所示 17、如图所示
四、实验题
18．(1) 6～9. (2)低于(3)温度保持不变(4)不能
19．(1) 光的反射定律；垂直(2) 像和物到镜面的距离相等(3) 能(4) 不能；毛玻璃板对光发生了漫反射
20．(1)实验前用手指轻压金属盒橡皮膜，观察U 形管液面高度差是否有明显变化 (2)乙(3)①(4)密度(5)2 000 ；0.8×103
21．(1)如图(2)左；保护电路(3)0.24 ；0.48；右(4)增加1节干电池(5)小灯泡是由导体材料制成的，LED灯是由半导体材料制成的
五、综合应用题
22．(1)箱子对水平地面的压力等于自身重力：
F =G=500N （1分）
箱子对水平地面的压强p=F/S=500N/0.2m2=2.5×103Pa （1分）
(2)箱子在斜面上移动的速度v=s/t=2m/20s=0.1m/s （1分）
(3)拉力做功：W总= F拉s= 350N×2m=700J （1分）
拉力做功的功率P=W总/t=700J /20s=35W （1分）
(4)该过程的有用功W有= F有s有= Gh=500N×1m=500J （1分）
克服摩擦力做的功W额=W总—W有=700J—500J=200J
箱子受到斜面的摩擦力f= W额/s=200J/2m=100N （1分）
23．(1)红灯（1分）指示灯的阻值忽略，当开关S闭合，S'拨至触点N时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根由P=UI、I= U /R得，总功率较大，养生壶处于加热挡。A灯亮，故A 灯是红灯。（2分）
(2)加热挡的额定功率 2420 W，
R1= U2/ P加热= (220V)2/2420W=20（1分）
当开关S闭合，S'拨至触点M时，电路为两电阻和指示灯B的串联电路，养生壶处于保温挡，此时R总=R1+R2=20+180=200（1分）
养生壶“保温”挡的额定功率
P保温=U 2/R总= (220V)2/200= 242W（1分）
(3)加热挡烧水时，养生壶的实际功率为P实=W/t= =2 kW（1分）
此时家庭电路的实际电压为 U实===200V （2分）
24．(1) D(2)A (3) 9.72×105；0.72 (4)如图
