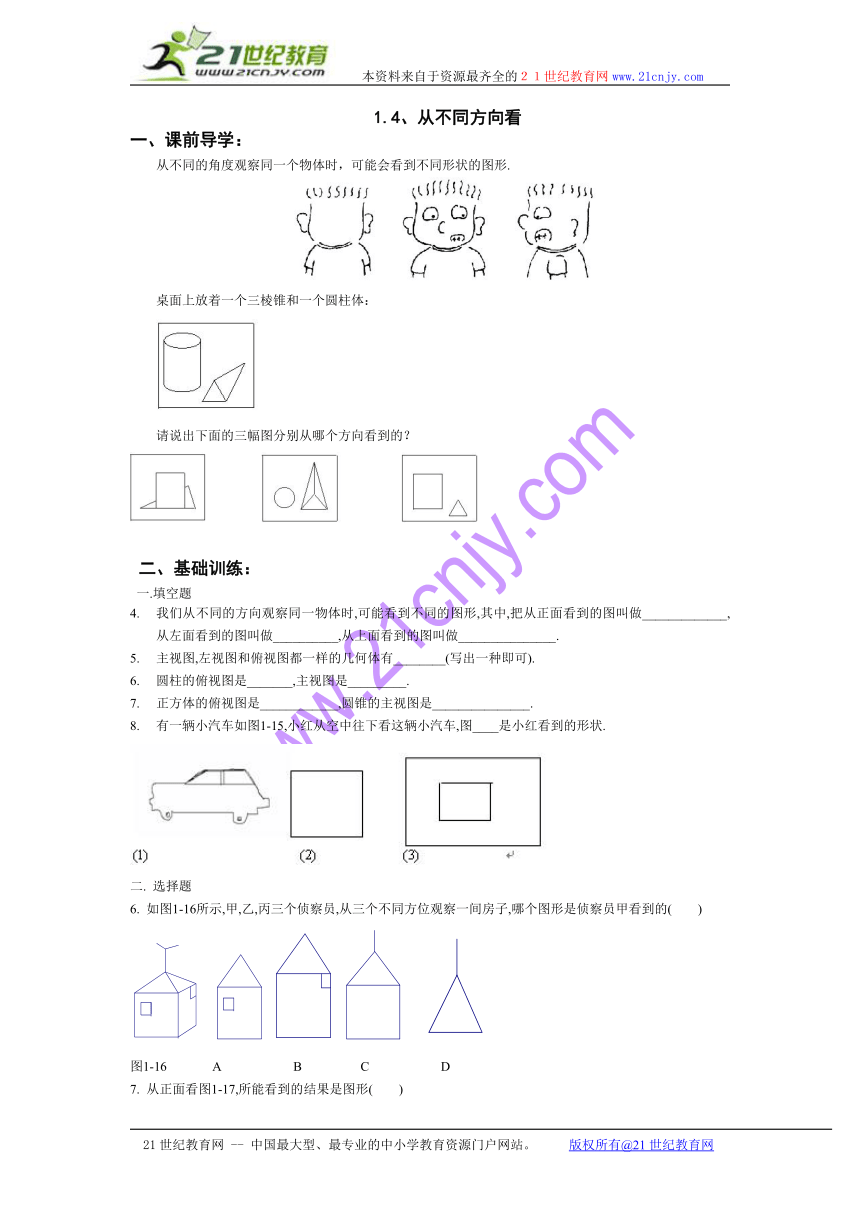

1.4、从不同方向看
一、课前导学：
从不同的角度观察同一个物体时，可能会看到不同形状的图形.
桌面上放着一个三棱锥和一个圆柱体：
请说出下面的三幅图分别从哪个方向看到的？
二、基础训练：
一.填空题
4. 我们从不同的方向观察同一物体时,可能看到不同的图形,其中,把从正面看到的图叫做_____________,从左面看到的图叫做__________,从上面看到的图叫做_______________.
5. 主视图,左视图和俯视图都一样的几何体有________(写出一种即可).
6. 圆柱的俯视图是_______,主视图是_________.
7. 正方体的俯视图是____________,圆锥的主视图是_______________.
8. 有一辆小汽车如图1-15,小红从空中往下看这辆小汽车,图____是小红看到的形状.
二. 选择题
6. 如图1-16所示,甲,乙,丙三个侦察员,从三个不同方位观察一间房子,哪个图形是侦察员甲看到的(　 )
图1-16 A B C D

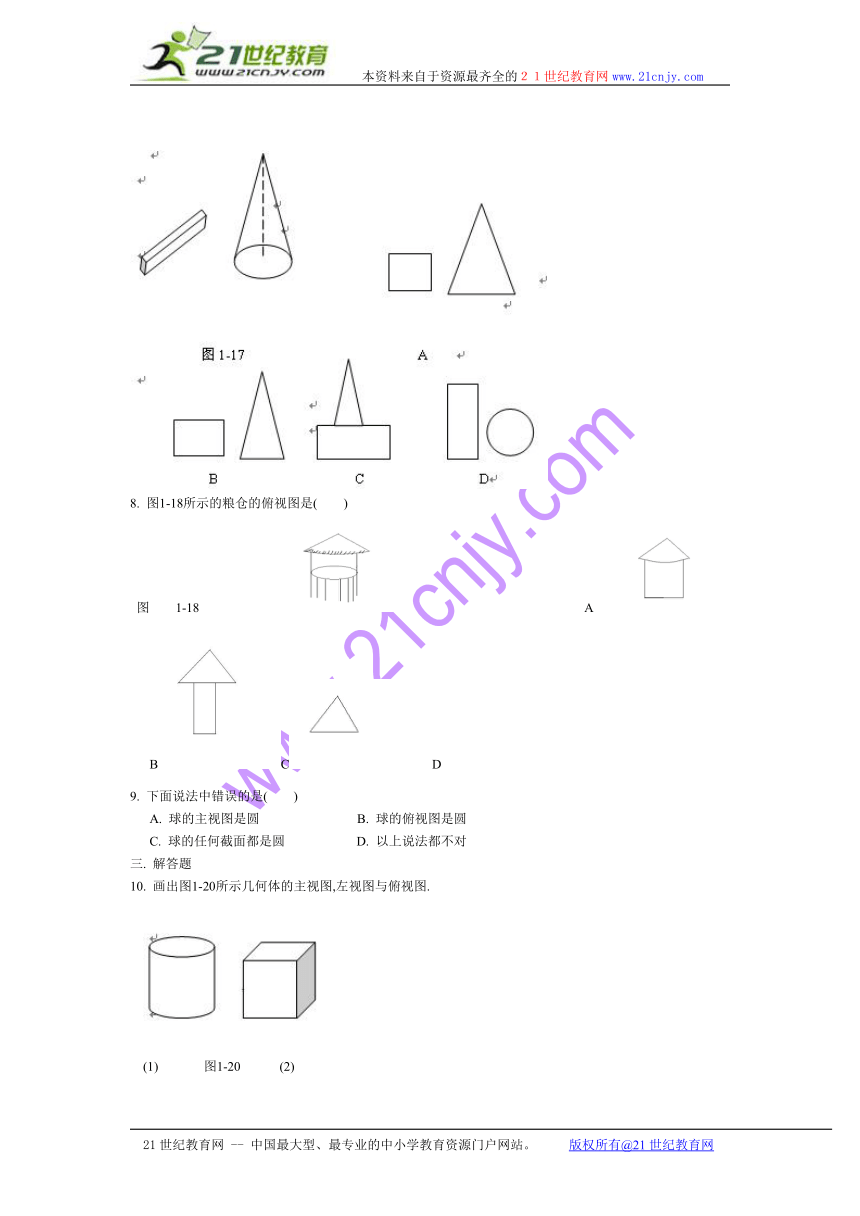

7. 从正面看图1-17,所能看到的结果是图形( )
8. 图1-18所示的粮仓的俯视图是( )
图1-18 A BCD
9. 下面说法中错误的是( )
A. 球的主视图是圆 B. 球的俯视图是圆
C. 球的任何截面都是圆 D. 以上说法都不对
三. 解答题
10. 画出图1-20所示几何体的主视图,左视图与俯视图.
(1) 图1-20 (2)
11. 如图1-21,这是一个由小立方块搭成的几何体的俯视图,小正方形中得数字表示在该位置的小立方块的个数,请你画出它的主视图与左视图.
12. 一个几何体的主视图,左视图和俯视图如图1-22.
主视图 俯视图 左视图
请想一想这是一个什么样的几何体 有可能请画一个草图表示.
13. 一个几何体的俯视图如图1-23,想一想它是一个什么样的几何体,请画出一个草图表示.
图1-23
14. 画出如图1-24所示几何体的主视图,左视图和俯视图.
图1-24
三、能力提升：
一、观察下图1、2、3分别得它的主视图、左视图和俯视图，请写在对应图的下边.
图1
图2
图3
二、桌上放着一个长方体和一个圆柱体，说出下面三幅图分别是从哪个方向看到的？
_________ _________ ________
三、如图是由一些相同的小正方体构成的主体，图形的三种视图
构成这个立体图形的小正方体的个数是（ ）
A.3 B.4 C.5 D.6
四、如果对一个长方体观察所得的左视图、主视图、俯视图的面积都相同，那么这个长方体是正方体吗？
