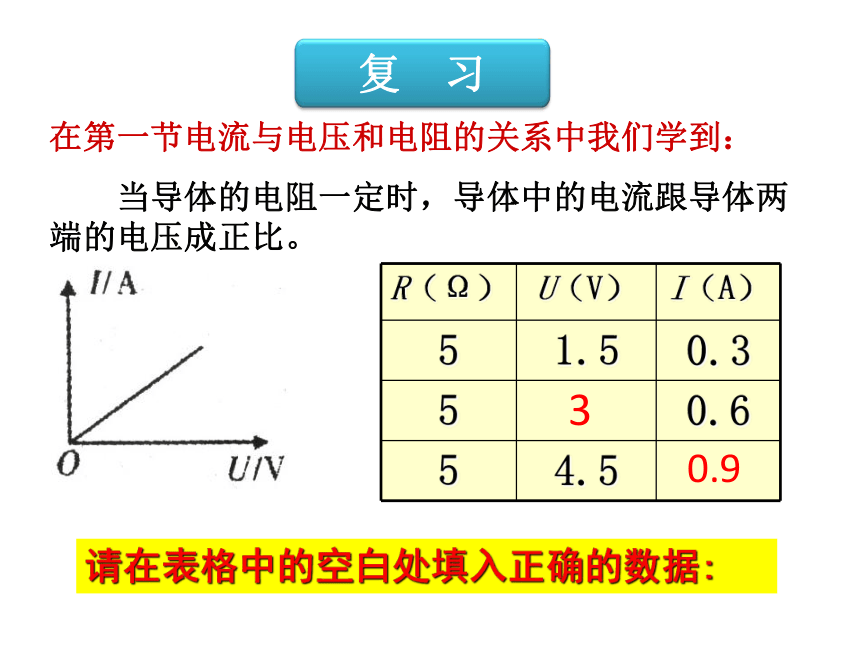

课件25张PPT。欧姆定律在第一节电流与电压和电阻的关系中我们学到：

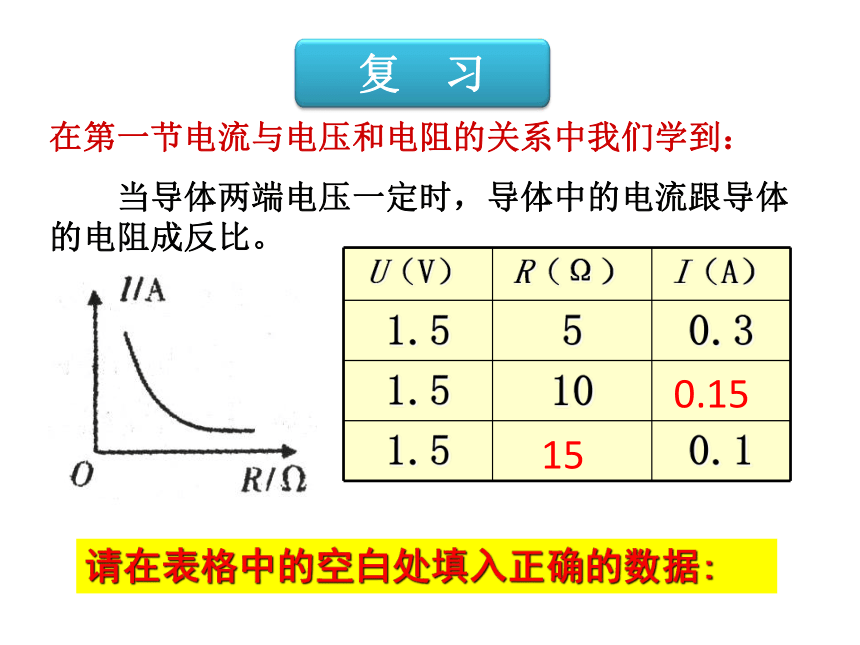

　　当导体的电阻一定时，导体中的电流跟导体两端的电压成正比。复　习请在表格中的空白处填入正确的数据: 3 0.9在第一节电流与电压和电阻的关系中我们学到：
　　当导体两端电压一定时，导体中的电流跟导体的电阻成反比。复　习 0.15 15请在表格中的空白处填入正确的数据:　　当导体的电阻一定时，导体中的电流跟导体两端的电压成正比。

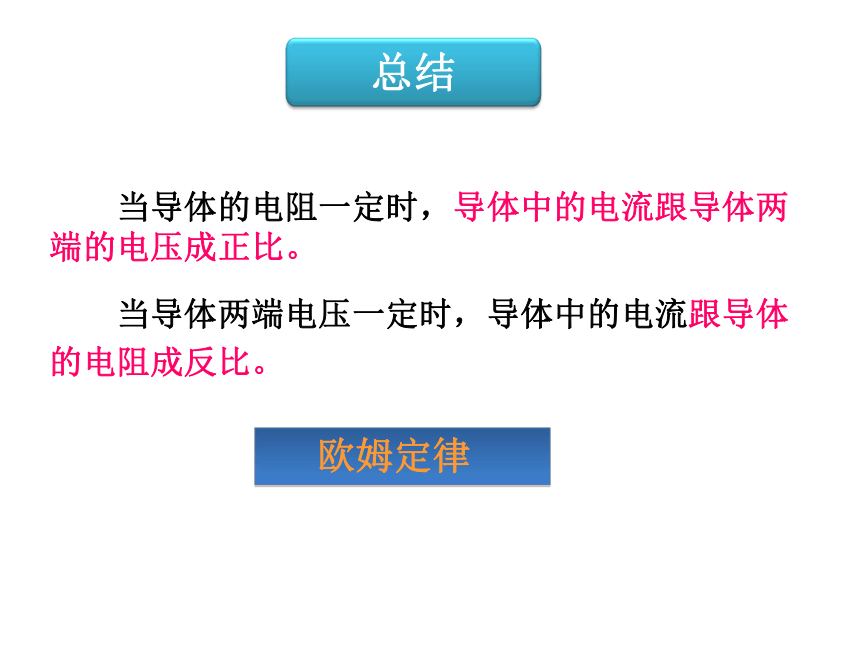

　　当导体两端电压一定时，导体中的电流跟导体的电阻成反比。总结 欧姆定律

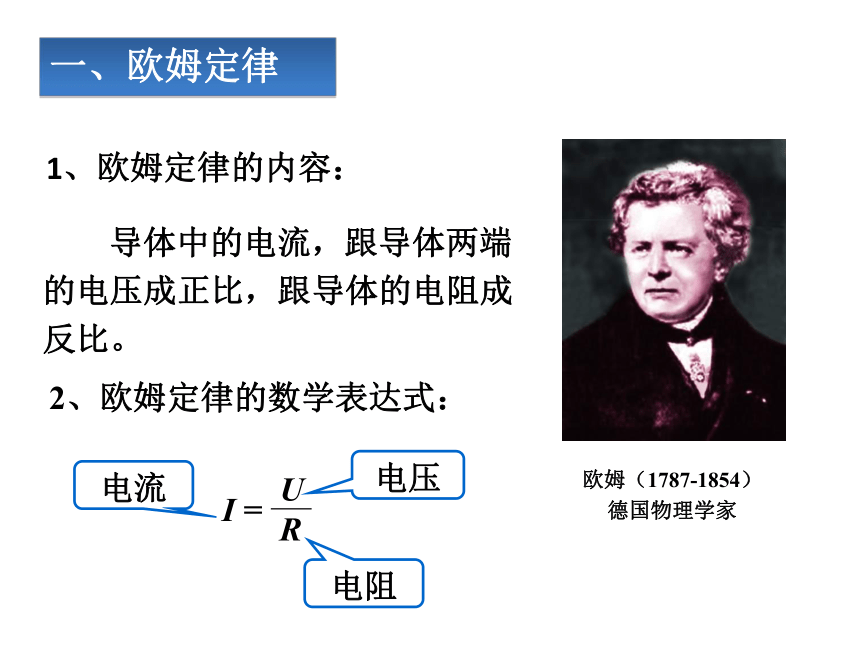

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）

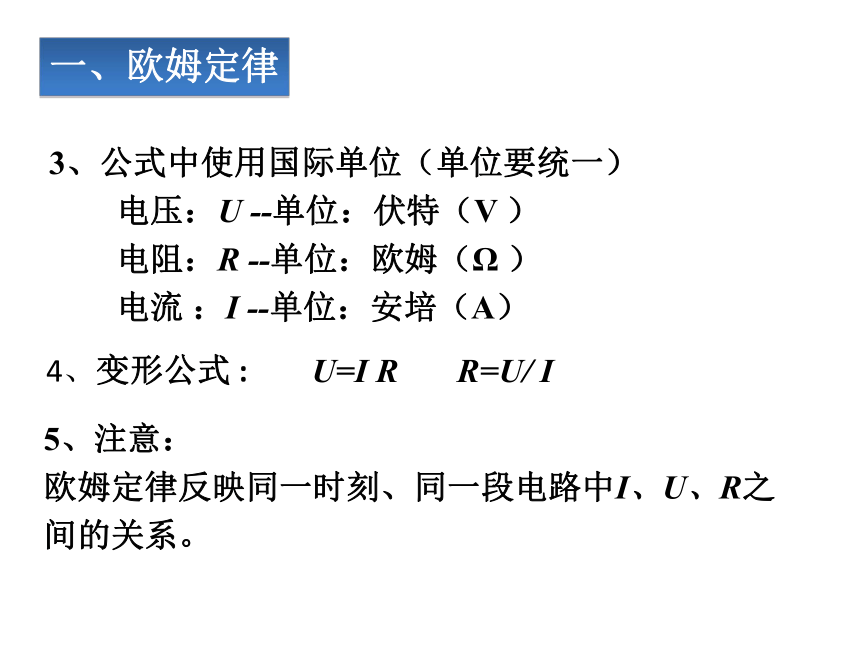

德国物理学家 2、欧姆定律的数学表达式： 电压电阻电流一、欧姆定律1、欧姆定律的内容：3、公式中使用国际单位（单位要统一）
　　电压：U --单位：伏特（V ）
　　电阻：R --单位：欧姆（Ω ）
　　电流 ：I --单位：安培（A）5、注意：
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。一、欧姆定律4、变形公式 :U=I R R=U/ I

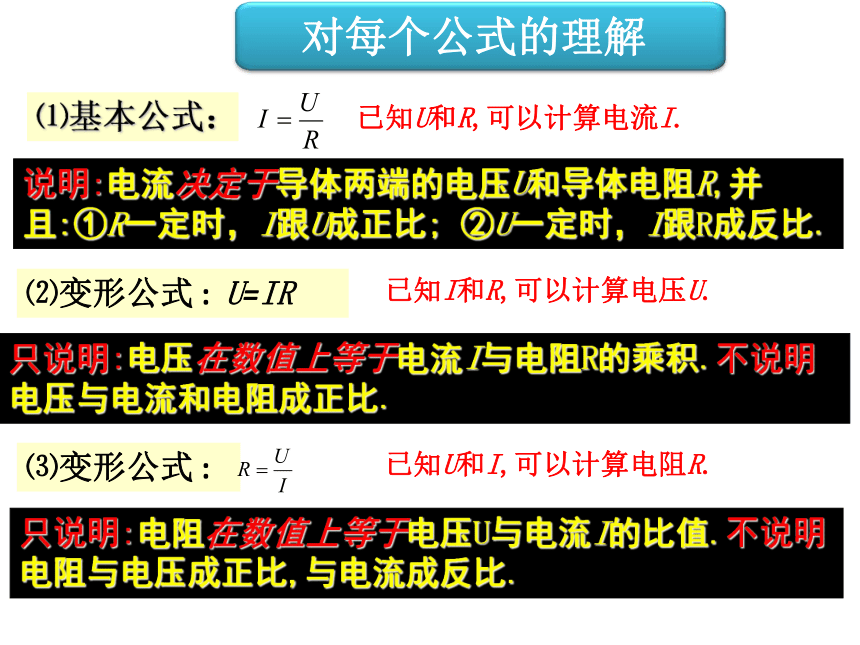

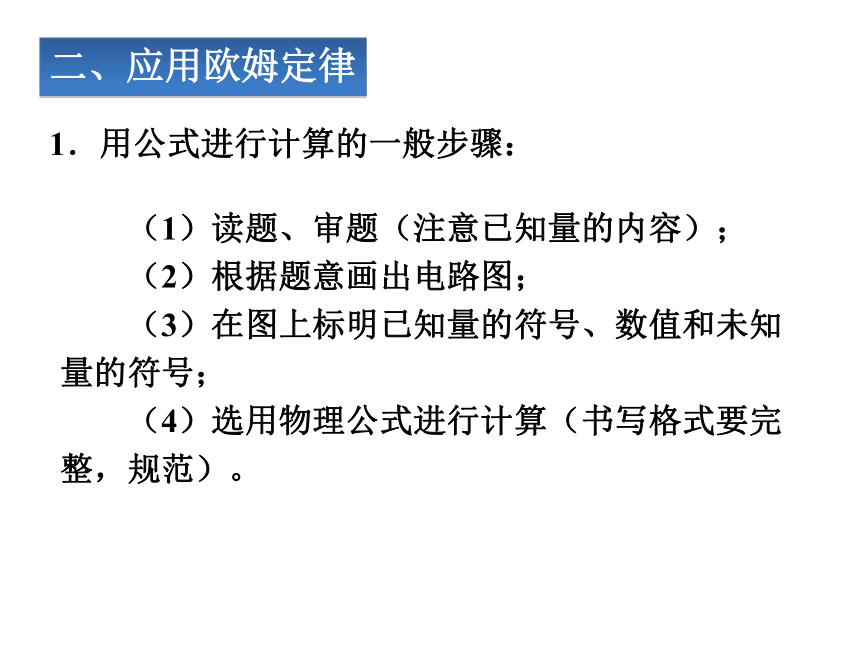

⑴基本公式：说明:电流决定于导体两端的电压U和导体电阻R,并且:①R一定时，I跟U成正比; ②U一定时，I跟R成反比.⑵变形公式 : U=IR已知U和R,可以计算电流I.已知I和R,可以计算电压U.只说明:电压在数值上等于电流I与电阻R的乘积.不说明电压与电流和电阻成正比.⑶变形公式 :已知U和I,可以计算电阻R.只说明:电阻在数值上等于电压U与电流I的比值.不说明电阻与电压成正比,与电流成反比.对每个公式的理解　　（1）读题、审题（注意已知量的内容）；
　　（2）根据题意画出电路图；
　　（3）在图上标明已知量的符号、数值和未知量的符号；
　　（4）选用物理公式进行计算（书写格式要完 整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。 解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。2．例题分析解题步骤解：UL=ILRL
=0.6 A×20 Ω =12 VIL=I=0.6 A　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。解：　　例4 甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)
　　A．1∶1　B．2∶1　C．4∶3　D．3∶1　　据题意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3
　　根据
　　解得： I甲∶I乙= 3∶1 解：　　注意：甲和乙电压与电阻的对应关系不要出现错误。D内容：导体中的电流跟导体两端的电压
成正比，跟导体的电阻成反比。公式： I = U/R变形公式 : U=I R R=U/ I课堂小结
1、科学家有着强烈的好奇心和执着的探究精神，德国物理学家 最先通过实抢归纳出一段导体中电流跟电压和电阻之间
的定量关系，即: 。为了纪念他作出的杰出贡献，人们将他的名字命名为 的单位。 课堂练习欧姆电阻　　2、关于电流跟电压和电阻的关系，下列说法正确的是（ ）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大D巩固练习　　3、一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。20 20 0~3巩固练习4、甲、乙两电阻之比为2：1，将它们串联在
电路中时，则它们的两端电压之比为( )
A．1：2 B．2：1
C．1：1 D．无法比较B5、甲、乙两个导体的电阻之比为1:2，将它们
并联在电路上，则通过它们的电流之比为：
____ . 2:1巩固练习6、通过定值电阻甲、乙的
电流与其两端电压关系图像如图所示。现
将甲和乙并联后接在电压为3V的电源两
端。下列分析正确的是（ ）
R甲 :R乙=2:1
U甲 :U乙=2:1
C.I甲 :I乙=2:1
D.I乙 :I甲=2:1Ｃ7、如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是___Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将_____，电压
表的示数将______。
（两空选填“变大”、
“变小”或“不变”）10变小变大巩固练习8、（多选）关于欧姆定律，下列叙述中正确的是：
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关A B D巩固练习　　9、在探究电阻两端的电压跟通过电阻的电流的关系时，慧颖选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”
或“小于”）
大于巩固练习10、如图的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮 巩固练习1、教材：P79 1、2题2、《同步训练》：本节对应练习作业布置 3、一个电熨斗的电阻是80Ω，接在 220V的电压上，流过它的电流是多少?4、一个定值电阻的阻值是10 Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是多大？5、某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？THEENDbyebye
