人教版八年级物理上5.3凸透镜的成像规律课件

课件34张PPT。§5-3

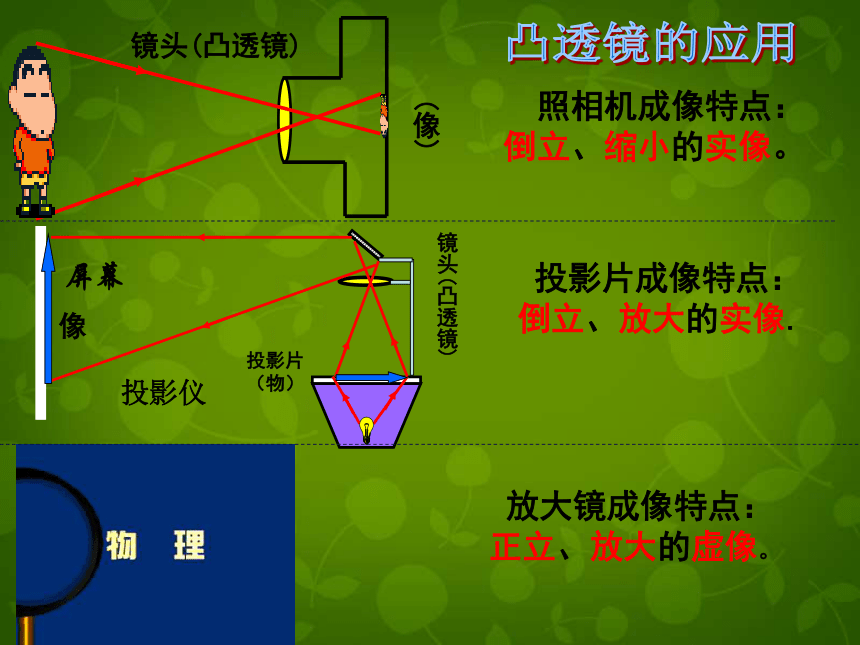

凸透镜成像的规律同一凸透镜成各种不同的像时，物距、
焦距、像距间满足什么条件呢？凸透镜的应用镜头(凸透镜)(像) 照相机成像特点：倒立、缩小的实像。 投影片成像特点：
倒立、放大的实像. 放大镜成像特点：

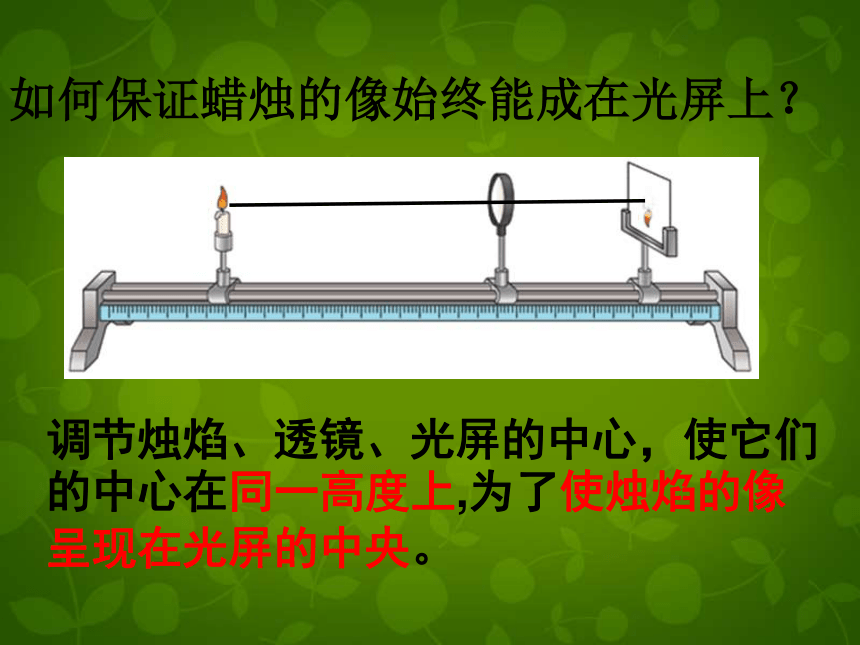

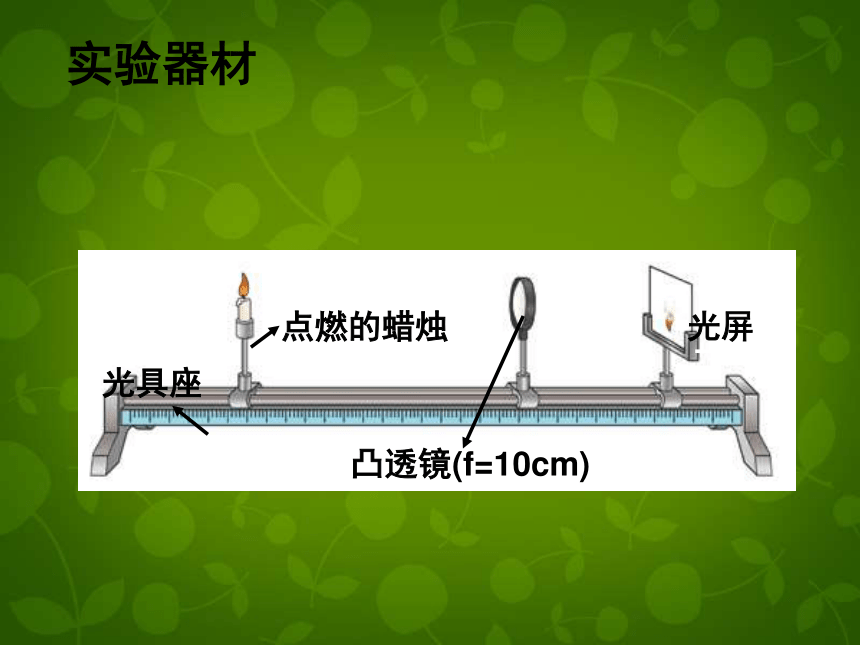

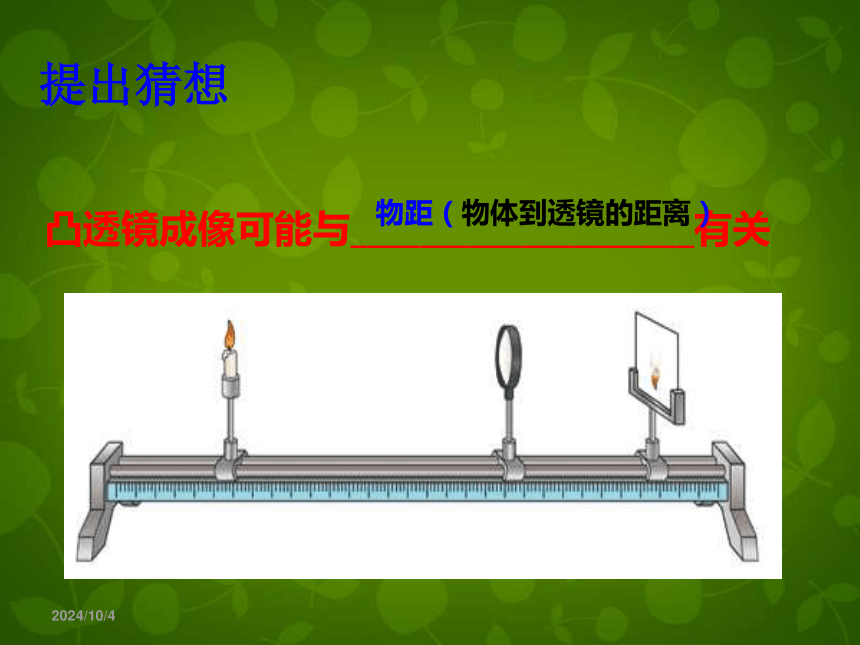

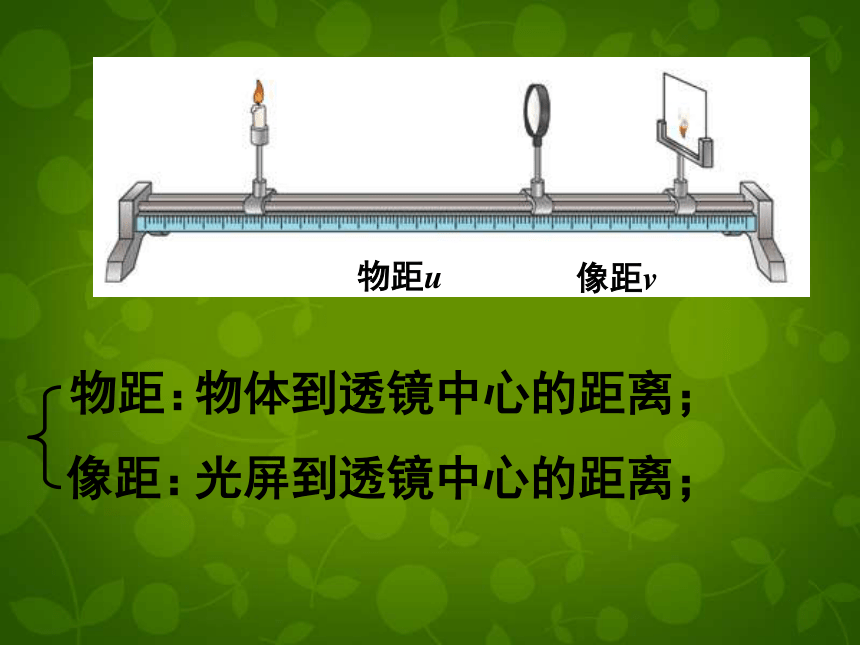

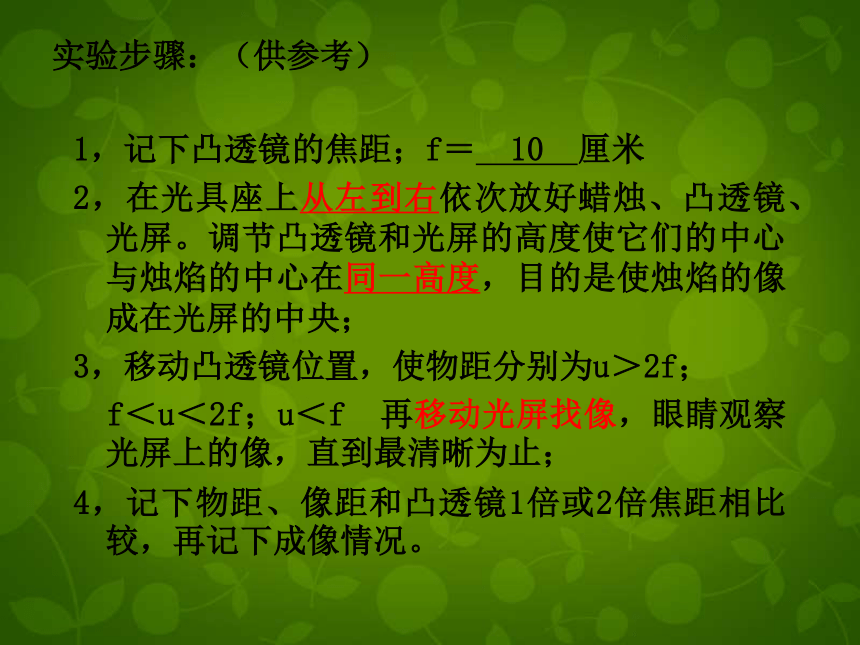

正立、放大的虚像。投影仪物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；2018-11-25提出猜想凸透镜成像可能与____________________有关 物距（物体到透镜的距离） 光屏实验器材如何保证蜡烛的像始终能成在光屏上？调节烛焰、透镜、光屏的中心，使它们的中心在同一高度上,为了使烛焰的像呈现在光屏的中央。 实验步骤：（供参考） 1，记下凸透镜的焦距；f＝ 10 厘米
2，在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度，目的是使烛焰的像成在光屏的中央；
3，移动凸透镜位置，使物距分别为u＞2f；
f＜u＜2f；u＜f 再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；
4，记下物距、像距和凸透镜1倍或2倍焦距相比较，再记下成像情况。

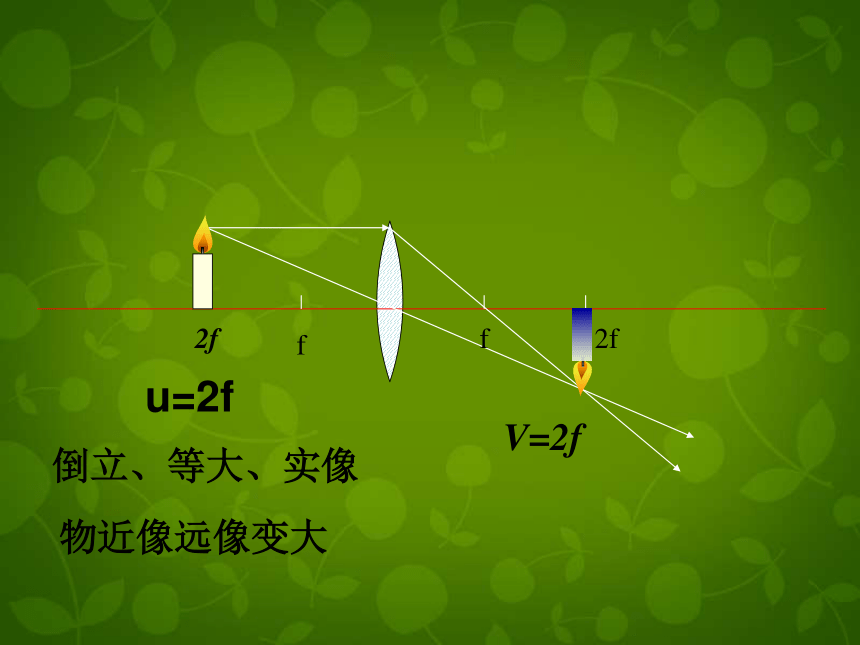

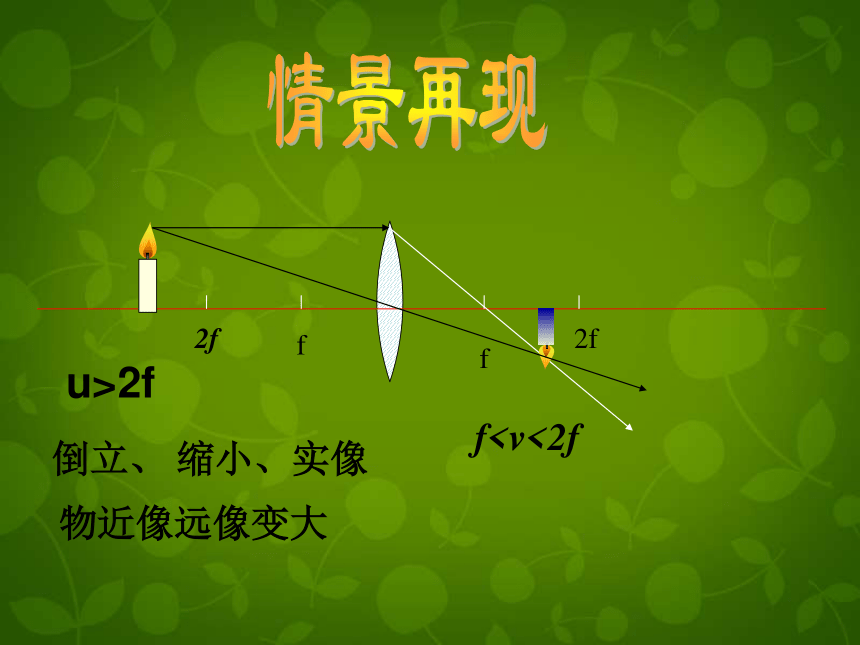

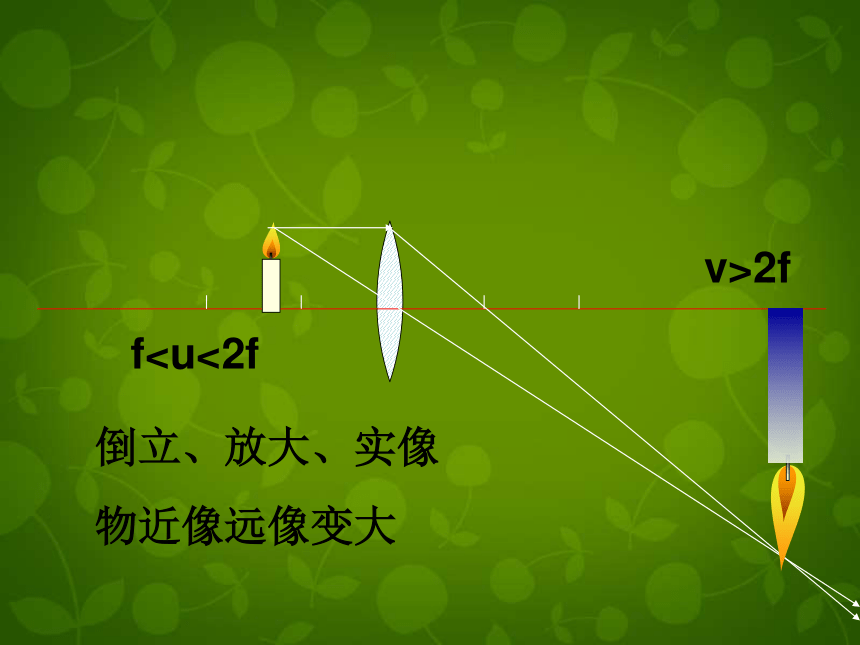

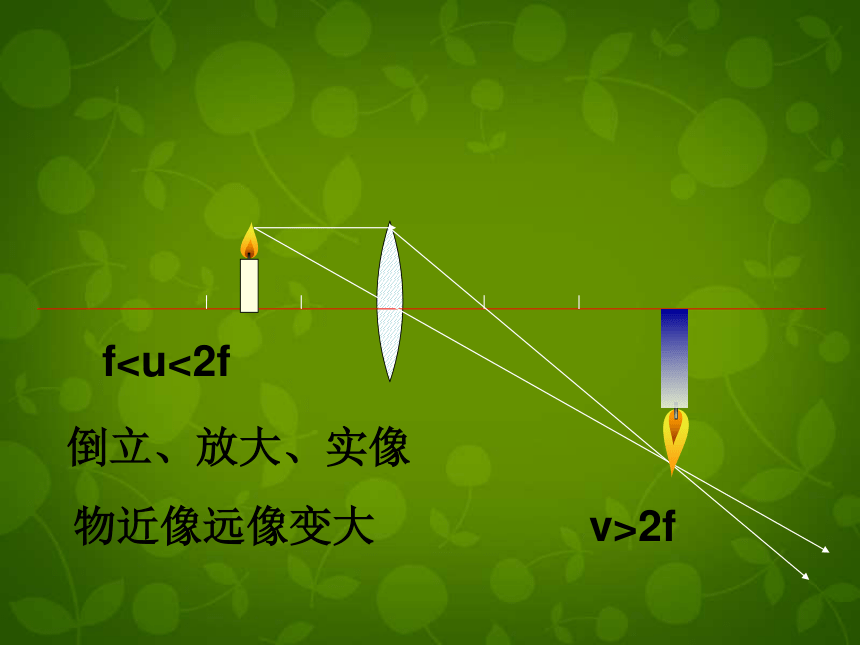

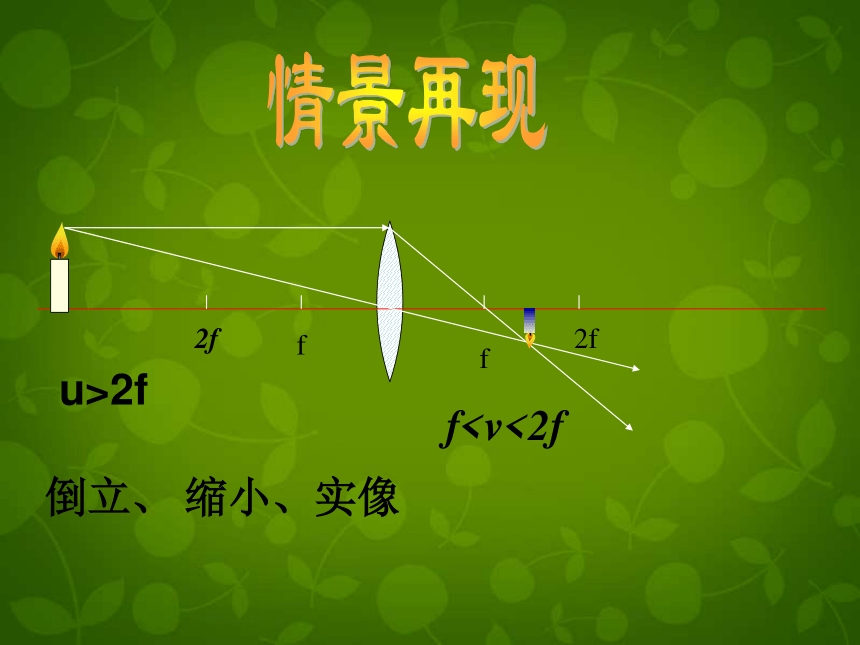

情景再现2fff2f倒立、 缩小、实像f2f情景再现2fff2f倒立、 缩小、实像物近像远像变大f2f2fff2f倒立、等大、实像物近像远像变大V=2fu=2ff2f物近像远像变大倒立、放大、实像f2fu=f 不 成 像u眼睛投影仪、
幻灯片放大镜测凸透镜焦距二、凸透镜成像规律
2018-11-25如何测定凸透镜焦距?测定凸透镜的焦距测得凸透镜的焦距f= cm10 透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2×焦距(二倍焦距成等大实像)2018-11-252018-11-25实验思考当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？2018-11-25能成完整的像，像变暗了。 1.用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D 2.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cmA2018-11-253. 在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像A2018-11-254.如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
（1）把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
ca2018-11-25（2）把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
（3）把烛焰放在 点，屏上不会出现像。cd e5.在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
正立 、放大、虚倒立、放大、实倒立、缩小、实10(1)当物距为18cm时，可以在光屏上得到一个倒立、
缩小的实像。则焦距范围为 。(2)当物距为18cm时，可以在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
(3)当物距为18cm时，通过透镜可以看到一个正立、
放大的虚像。则焦距范围为 。f <9cmf >18cm9cm 缩小的实像。则焦距范围为 。(5)当光屏距透镜18cm时，可在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
9cm 光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。倒立缩小的实像2018-11-253、在实验中，你能发现实像和虚像的分界点在什么位置吗？4、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？焦点是实像和虚像的分界点二倍焦距是缩小像和放大像的分界点2018-11-254、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧2018-11-255.当凸透镜成实像时，随着物距的减少，像距是怎样变化的？物距减少 像距增大
即物像同方向移动
像跟着物体在移动2018-11-25一倍焦距分虚实；二倍焦距分大小;
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。再见121 121 121
