2015年九年级上册《第七章 磁与电》检测试题及解析

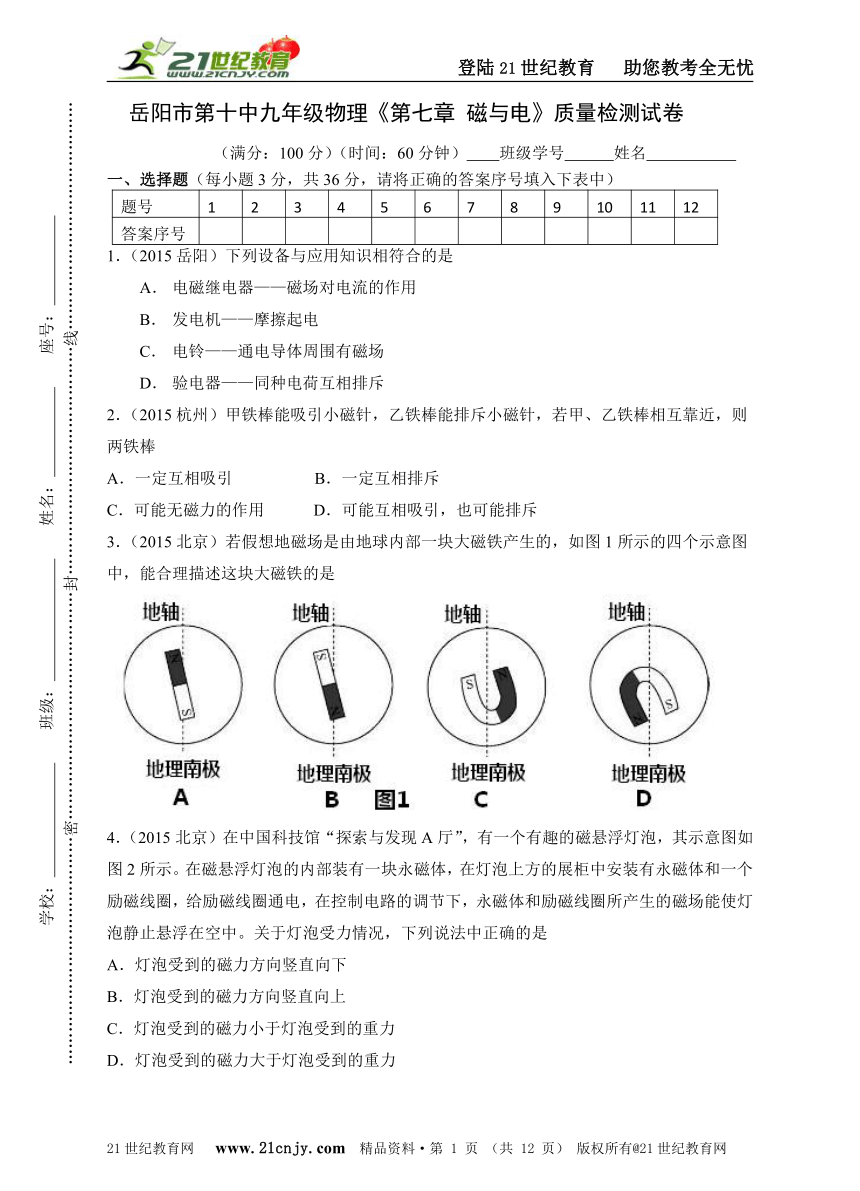

岳阳市第十中九年级物理《第七章 磁与电》质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共36分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案序号
1．（2015岳阳）下列设备与应用知识相符合的是
　 A． 电磁继电器——磁场对电流的作用
　 B． 发电机——摩擦起电
　 C． 电铃——通电导体周围有磁场
　 D． 验电器——同种电荷互相排斥
2．（2015杭州）甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒
A．一定互相吸引 B．一定互相排斥
C．可能无磁力的作用 D．可能互相吸引，也可能排斥
3．（2015北京）若假想地磁场是由地球内部一块大磁铁产生的，如图1所示的四个示意图中，能合理描述这块大磁铁的是21世纪教育网版权所有

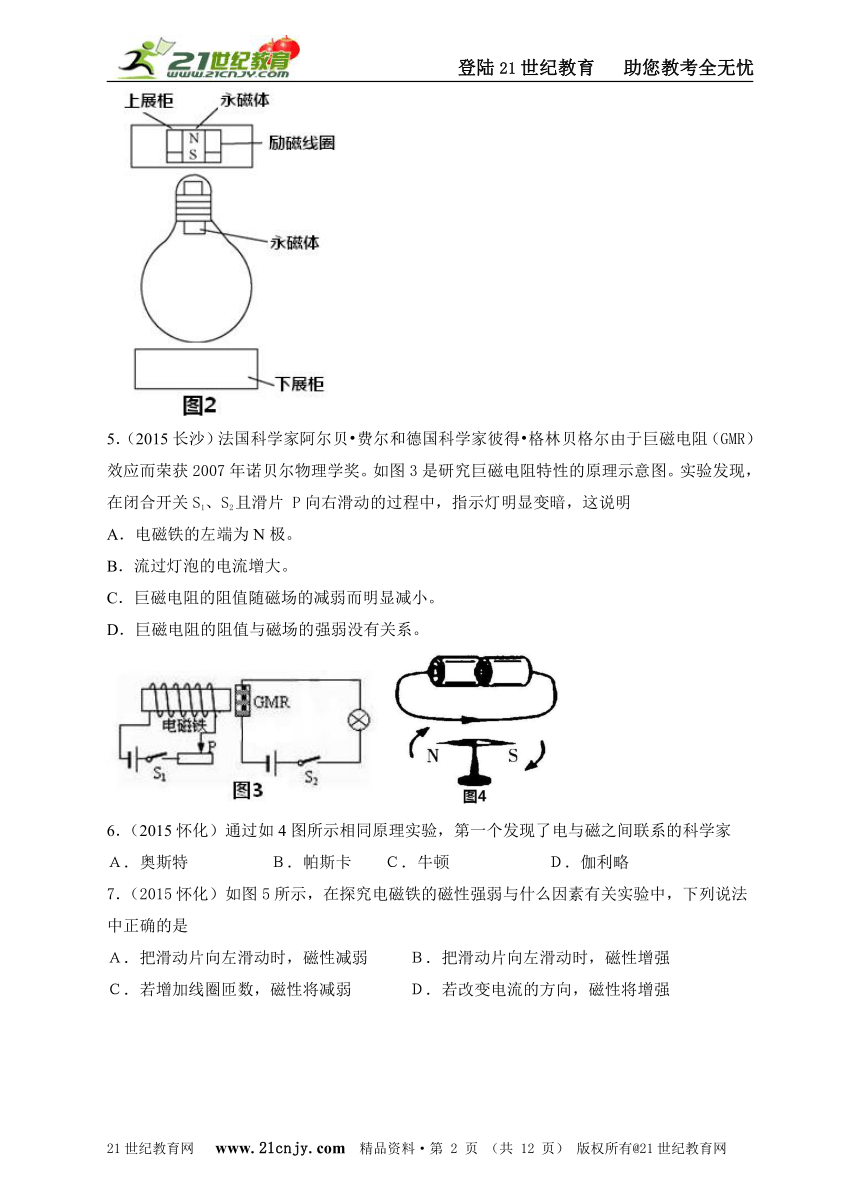

4．（2015北京）在中国科技馆“探索与发现A厅”，有一个有趣的磁悬浮灯泡，其示意图如图2所示。在磁悬浮灯泡的内部装有一块永磁体，在灯泡上方的展柜中安装有永磁体和一个励磁线圈，给励磁线圈通电，在控制电路的调节下，永磁体和励磁线圈所产生的磁场能使灯泡静止悬浮在空中。关于灯泡受力情况，下列说法中正确的是21·cn·jy·com
A．灯泡受到的磁力方向竖直向下
B．灯泡受到的磁力方向竖直向上
C．灯泡受到的磁力小于灯泡受到的重力
D．灯泡受到的磁力大于灯泡受到的重力
5．（2015长沙）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。如图3是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片 P向右滑动的过程中，指示灯明显变暗，这说明21教育名师原
A．电磁铁的左端为N极。
B．流过灯泡的电流增大。
C．巨磁电阻的阻值随磁场的减弱而明显减小。
D．巨磁电阻的阻值与磁场的强弱没有关系。
6．（2015怀化）通过如4图所示相同原理实验，第一个发现了电与磁之间联系的科学家
Ａ．奥斯特　　 　Ｂ．帕斯卡　　Ｃ．牛顿　　 　Ｄ．伽利略
7．（2015怀化）如图5所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是
Ａ．把滑动片向左滑动时，磁性减弱　 Ｂ．把滑动片向左滑动时，磁性增强　
Ｃ．若增加线圈匝数，磁性将减弱　 Ｄ．若改变电流的方向，磁性将增强

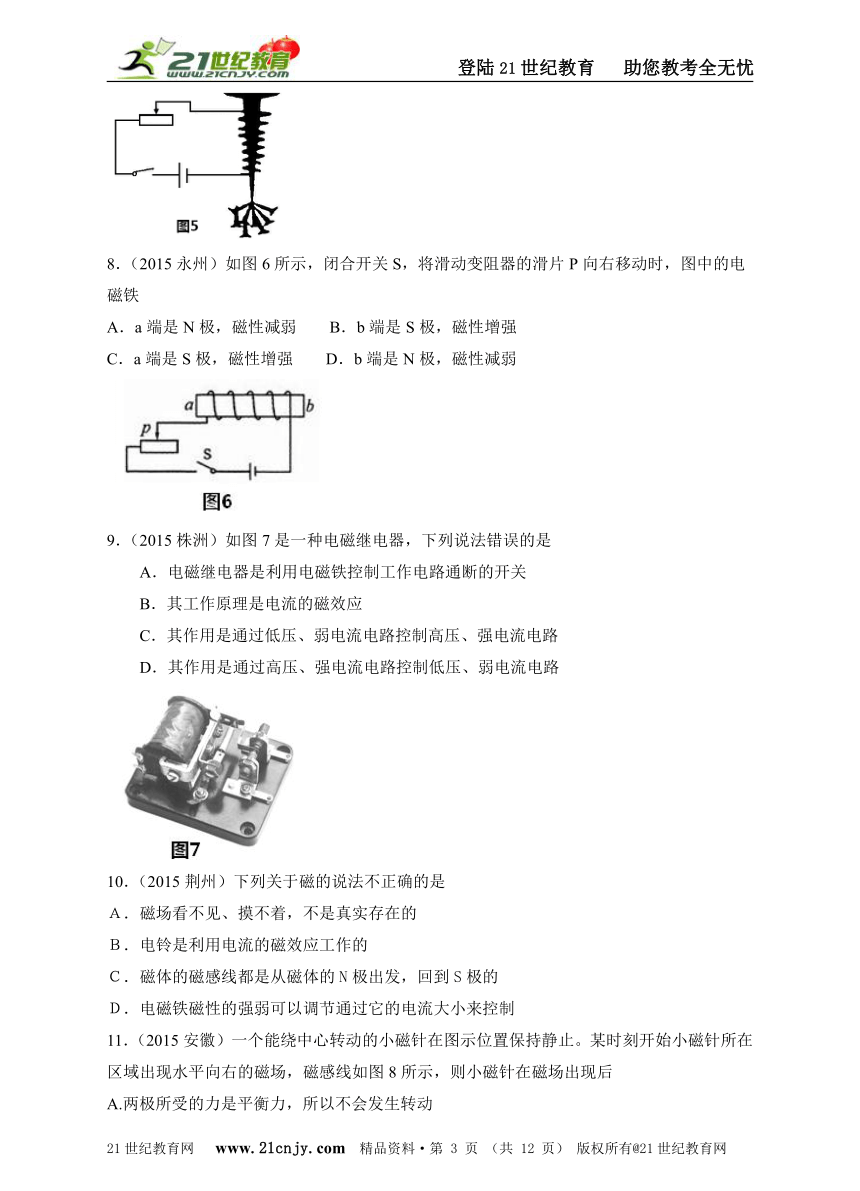

8．（2015永州）如图6所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁
A．a端是N极，磁性减弱 B．b端是S极，磁性增强
C．a端是S极，磁性增强 D．b端是N极，磁性减弱
9．（2015株洲）如图7是一种电磁继电器，下列说法错误的是
A．电磁继电器是利用电磁铁控制工作电路通断的开关
B．其工作原理是电流的磁效应
C．其作用是通过低压、弱电流电路控制高压、强电流电路
D．其作用是通过高压、强电流电路控制低压、弱电流电路
10．（2015荆州）下列关于磁的说法不正确的是
Ａ．磁场看不见、摸不着，不是真实存在的
Ｂ．电铃是利用电流的磁效应工作的
Ｃ．磁体的磁感线都是从磁体的N极出发，回到S极的
Ｄ．电磁铁磁性的强弱可以调节通过它的电流大小来控制

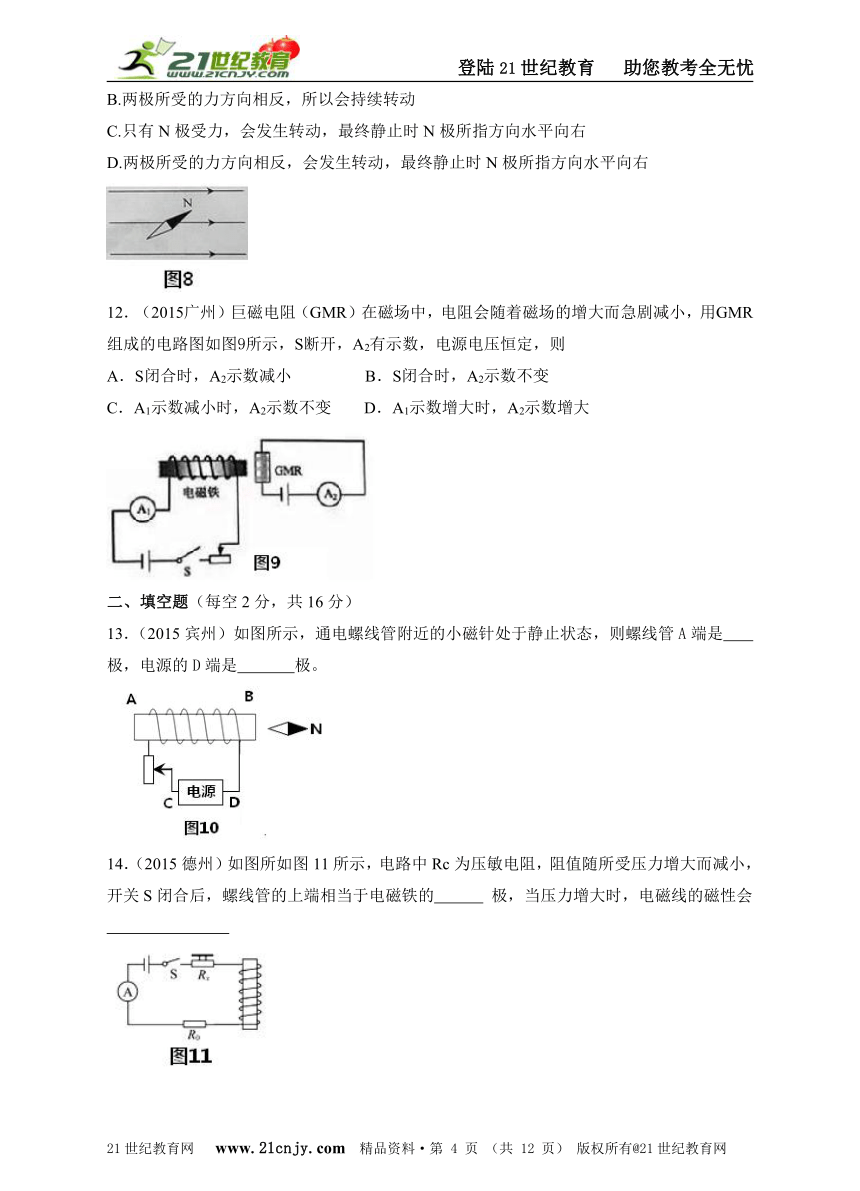

11．（2015安徽）一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向右的磁场，磁感线如图8所示，则小磁针在磁场出现后
A.两极所受的力是平衡力，所以不会发生转动
B.两极所受的力方向相反，所以会持续转动
C.只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D.两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
12．（2015广州）巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图9所示，S断开，A2有示数，电源电压恒定，则2·1·c·n·j·y
A．S闭合时，A2示数减小　　 B．S闭合时，A2示数不变
C．A1示数减小时，A2示数不变　　D．A1示数增大时，A2示数增大
二、填空题（每空2分，共16分）
13．（2015宾州）如图所示，通电螺线管附近的小磁针处于静止状态，则螺线管A端是 极，电源的D端是 极。21·世纪*教育网
14．（2015德州）如图所如图11所示，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的 极，当压力增大时，电磁线的磁性会

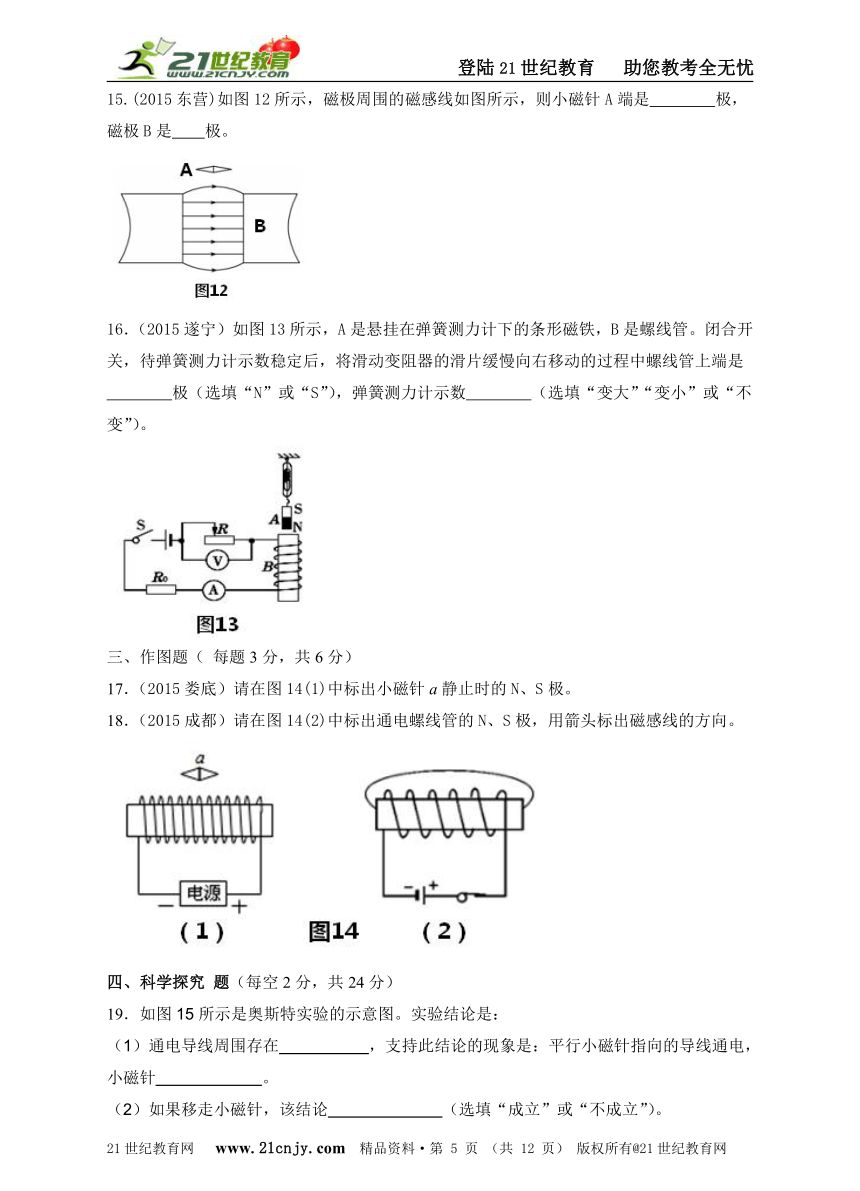

15.(2015东营)如图12所示，磁极周围的磁感线如图所示，则小磁针A端是 极，磁极B是 极。 www-2-1-cnjy-com
16．（2015遂宁）如图13所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中螺线管上端是
极（选填“N”或“S”），弹簧测力计示数 （选填“变大”“变小”或“不变”）。【来源：21cnj*y.co*m】
三、作图题（ 每题3分，共6分）
17．（2015娄底）请在图14(1)中标出小磁针a静止时的N、S极。
18．（2015成都）请在图14(2)中标出通电螺线管的N、S极，用箭头标出磁感线的方向。
四、科学探究 题（每空2分，共24分）
19．如图15所示是奥斯特实验的示意图。实验结论是：
（1）通电导线周围存在 ，支持此结论的现象是：平行小磁针指向的导线通电，小磁针 。【出处：21教育名师】
（2）如果移走小磁针，该结论 （选填“成立”或“不成立”）。
20．如图16所示是探究“通电螺线管的磁场方向”实验的示意图。实验结论是：
（1）通电螺线管磁场与______磁体磁场相。
（2）改变螺线管中的电流方向，小磁针指向也改变，通电螺线管的磁场方向与______有关。(3) 如图所示的螺线管左端是______（选填“N”或“S”）。21*cnjy*com
21．如图17所示是探究“影响电磁铁磁性强弱的因素”实验的示意图。
（1）电磁铁a 与电磁铁b串联，控制______相等。
（2）电磁铁a 与电磁铁b下端螺钉数量的多少反映电磁铁 。
（3）电磁铁a 线圈匝数是20，,电磁铁b线圈匝数是50，实验结论是：在 相等，铁芯相同时，线圈的匝数越多，电磁铁磁性 。
（4）将滑动变阻器的滑片向右时，电磁铁a 的磁性______（选填“减弱”“增强”或“不变”
（5）实验过程用到了物理学中的 法和转换法。
五、计算题（每题9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
22．（2015福州）磁场的强弱可用磁感应强度(B表示，单位为特斯拉(T)。小华设计了磁感应强度测量仪，图18为其原理图。该仪器显示计由电流表改装，电源电压6V，定值电阻R。为40Ω，【磁敏电阻RB在常温下的阻值随外加磁感应强度变化的对应关系如下表所示。求：
磁感应强度B/T
0
0.04
0.08
0.12
0.16
0. 20
磁敏电阻/Ω
160
180
200
230
260
290
(1)当待测磁感应强度为0T时，磁敏电阻RB是多少？
(2)用该测量仪测得某处的磁感应强度是0.08 T，电路中的电流是多少？磁敏电阻RB两端的电压是多少？【出处：21教育名师】【版权所有：21教育】
(3)若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12W，则该处磁感应强度是多少？
23．（2015永州）为了比赛公平，小明为学校短跑比赛设计一款防抢跑装置，该装置安装在起跑线前，如图19甲所示，丙图是其工作原理图：起跑发令枪前，开关S1、S2、S3都闭合，K与A端相连，绿灯亮；发令枪扳机和开关S2相连动，扣动扳机，枪响同时开关S2断开；当电流表示数小于或等于30mA时，在弹簧弹力作用下，K与A端相连，绿灯亮，无人抢跑；当电流表示数大于30 mA时，衔铁被吸下，K与B端相连，红灯同时铃声响，有人抢跑。21教育名师原创作品
已知两电路的电源电压均为6V，保持不变，压力传感器R的阻值随压力变化的图像如图乙所示，压板重力不计，电磁线圈电阻不计。
（1）起跑发令枪发令前，开关S1、S2、S3都闭合，压力传感器R压板上无人（压力F=0N）时，左端电路消耗的电功率为多少？
（2）比赛时，起跑发令枪发令前，抢跑同学踩在压板上的压力F=900N时，左端电路的电流读数为多少？
(3) 比赛时，枪声响起后，某同学踩在压板上的压力为1500N时，要使红灯不亮，电阻R0至少为多大？
岳阳市第十中九年级物理《第七章 磁与电》质量检测答卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。2-1-c-n-j-y
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（每题2分，共36分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
序号
二、填空题（每空2分，共16分）
13. ， 。21教育网
14. ， 。【来源：21·世纪·教育·网】
15. ， 。　　21*cnjy*com
16. ， 。
三、作图题（每题3分，共6分）
17.
18．
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1） 。 （2） 。
（3） 。
20.（1） 。 （2） 。
（3） 。
21.（1） 。 （2） 。
（3） 、 。 （4） 。
（5） 。
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）21cnjy.com
22.解：（1）
（2）
（3）
23.解（1）
（2）
（3）
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1） 磁场 。 （2） 偏转 。
（3） 成立 。
20.（1） 条形 。 （2） 电流方向 。
（3） N 。
21.（1） 电流 。 （2） 磁性强弱 。
（3） 电流 、 越强 。 （4） 减弱 。
（5） 控制变量 。
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）www.21-cn-jy.com
22.解：（1）当B=0T时，查图得RB=160Ω
（2）RB与R0串联。总电阻R=RB+R0=200Ω+40Ω=240Ω,总电流
磁敏电阻RB两端电压UB=IRB=0.025A×200Ω=5V。
（3）当P=0.12W时，电路中电流
电路中总电阻
磁敏电阻RB=R-R0=300Ω-40Ω=260Ω，当RB=260Ω时，查图B=0.16T。
23.解（1）当压力F=0N，查图得，R=300Ω，电路消耗的电功率。
（2）当压力F=900N时，查图R=100Ω，电路中电流
（3）当压力F=1500N时，查图R=50Ω，此时电路中最大流I=30mA=0.03A ,电路中最小总电
阻，最小电阻R0=R总-R=200Ω-50Ω=150Ω。
