2016河南《奋斗者——中考全程备考方略》物理知识梳理：第十六章　生活用电

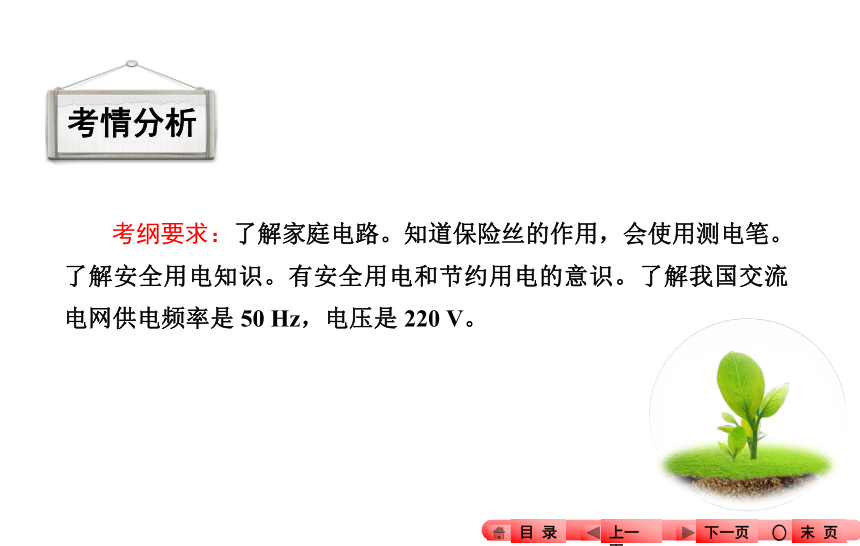

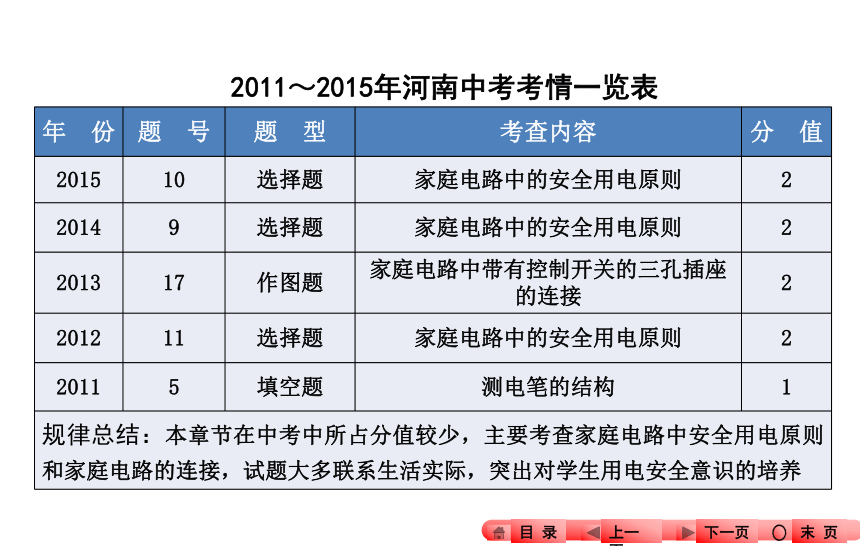

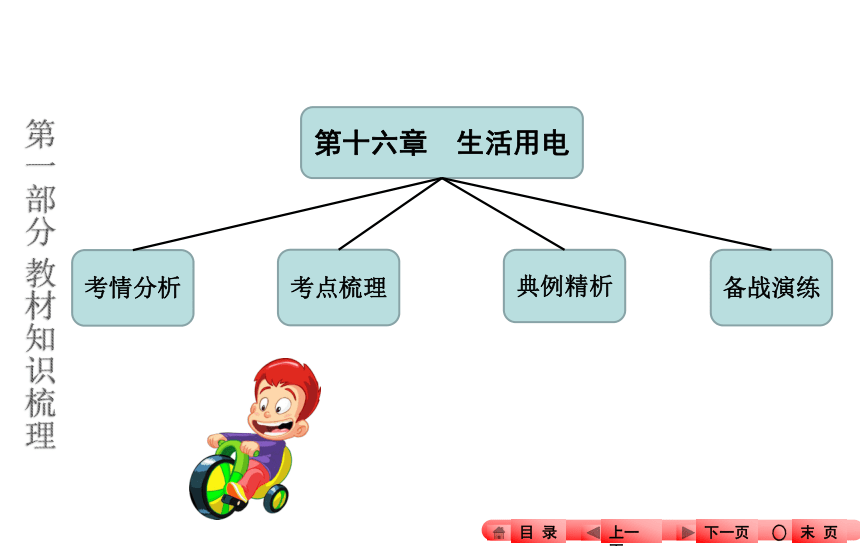

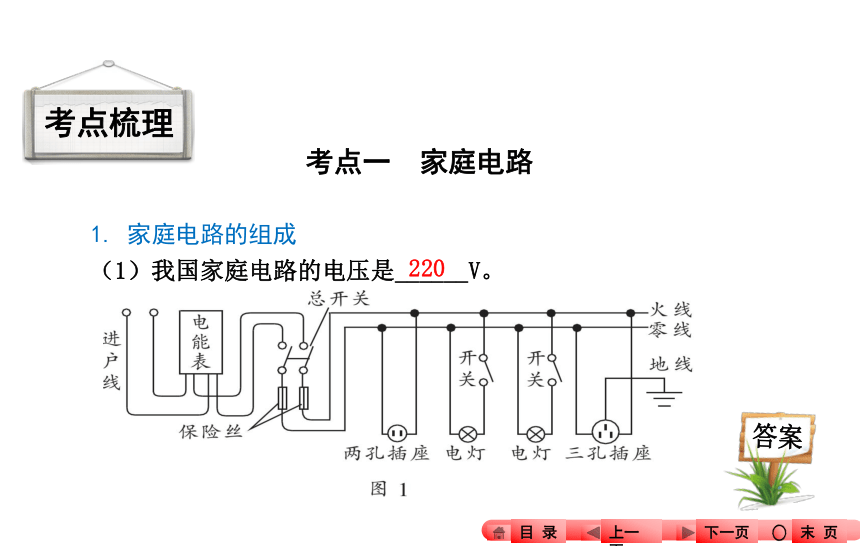

课件35张PPT。第十六章 生活用电考情分析考点梳理典例精析备战演练 考纲要求：了解家庭电路。知道保险丝的作用，会使用测电笔。了解安全用电知识。有安全用电和节约用电的意识。了解我国交流电网供电频率是 50 Hz，电压是 220 V。2011～2015年河南中考考情一览表220考点一 家庭电路　　（2）家庭电路组成：图1是比较简单的家庭电路示意图，由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。
　　【温馨提醒】 用电器应该并联后接在电路中，控制用电器的开关要连接在火线和用电器之间。

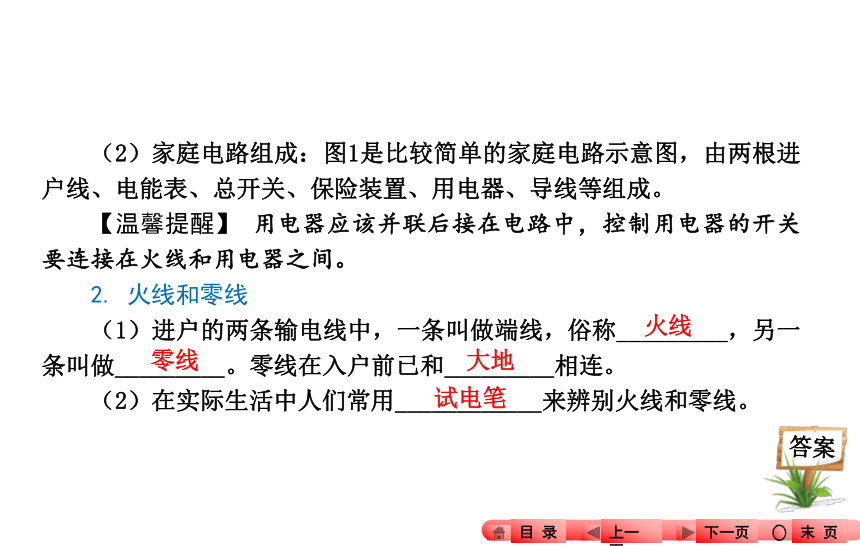

　　2. 火线和零线
　　（1）进户的两条输电线中，一条叫做端线，俗称_________，另一条叫做_________。零线在入户前已和_________相连。

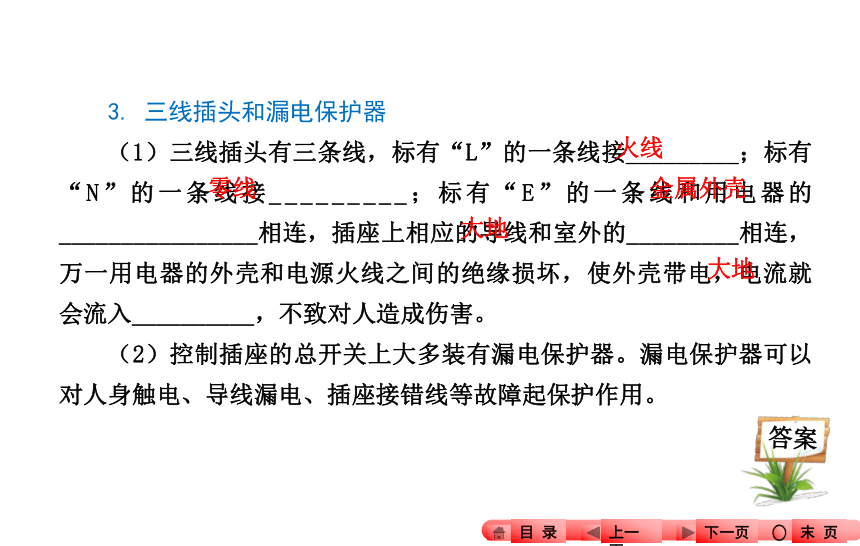

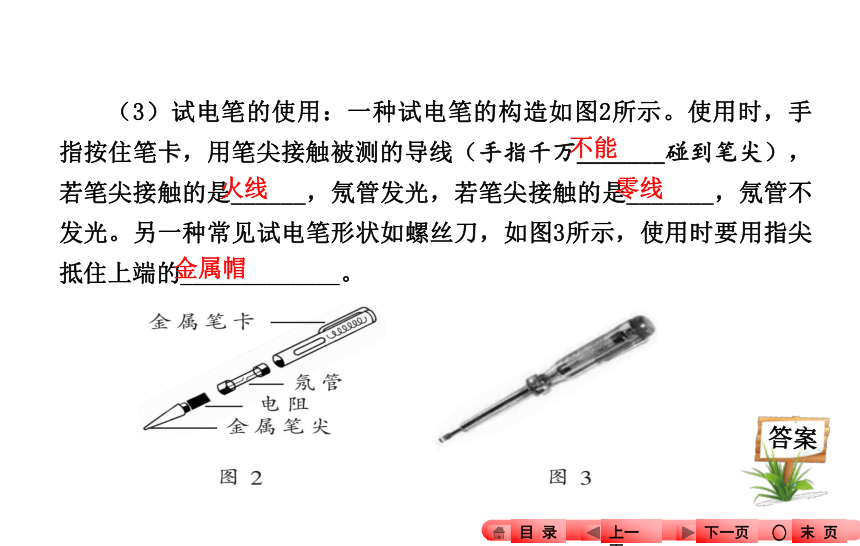

　　（2）在实际生活中人们常用____________来辨别火线和零线。火线零线大地试电笔不能火线零线金属帽　　3. 三线插头和漏电保护器
　　（1）三线插头有三条线，标有“L”的一条线接_________；标有“N”的一条线接_________；标有“E”的一条线和用电器的________________相连，插座上相应的导线和室外的_________相连，万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入__________，不致对人造成伤害。

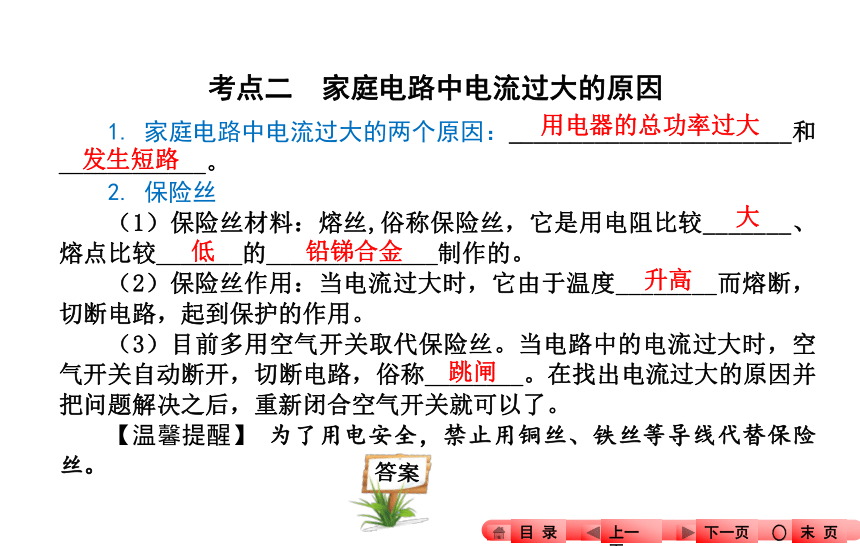

　　（2）控制插座的总开关上大多装有漏电保护器。漏电保护器可以对人身触电、导线漏电、插座接错线等故障起保护作用。火线零线金属外壳大地大地 1. 家庭电路中电流过大的两个原因：_______________________和____________。
　　2. 保险丝
　　（1）保险丝材料：熔丝,俗称保险丝，它是用电阻比较_______、熔点比较_______的______________制作的。
　　（2）保险丝作用：当电流过大时，它由于温度________而熔断，切断电路，起到保护的作用。
　　（3）目前多用空气开关取代保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称________。在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。

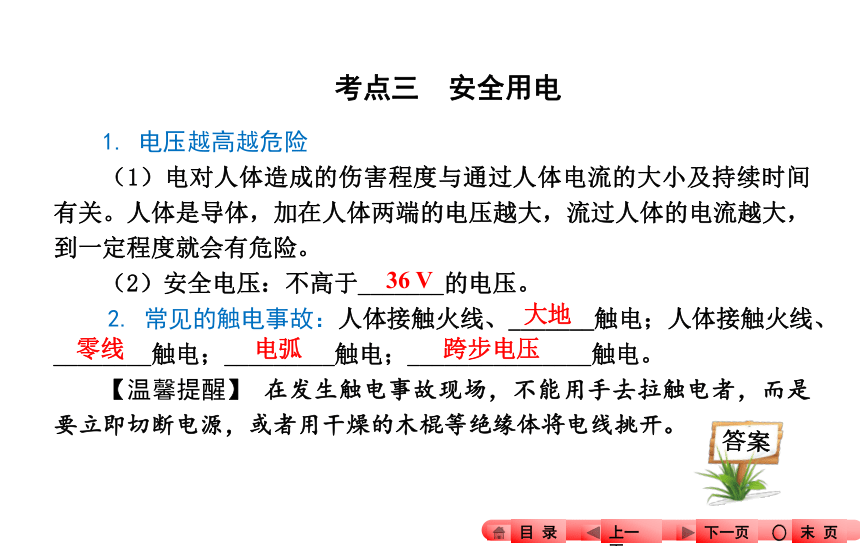

　　【温馨提醒】 为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。 用电器的总功率过大发生短路大低铅锑合金升高跳闸考点二 家庭电路中电流过大的原因 1. 电压越高越危险
　　（1）电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。人体是导体，加在人体两端的电压越大，流过人体的电流越大，到一定程度就会有危险。
　　（2）安全电压：不高于_______的电压。
　　2. 常见的触电事故：人体接触火线、_______触电；人体接触火线、________触电；_________触电；_______________触电。

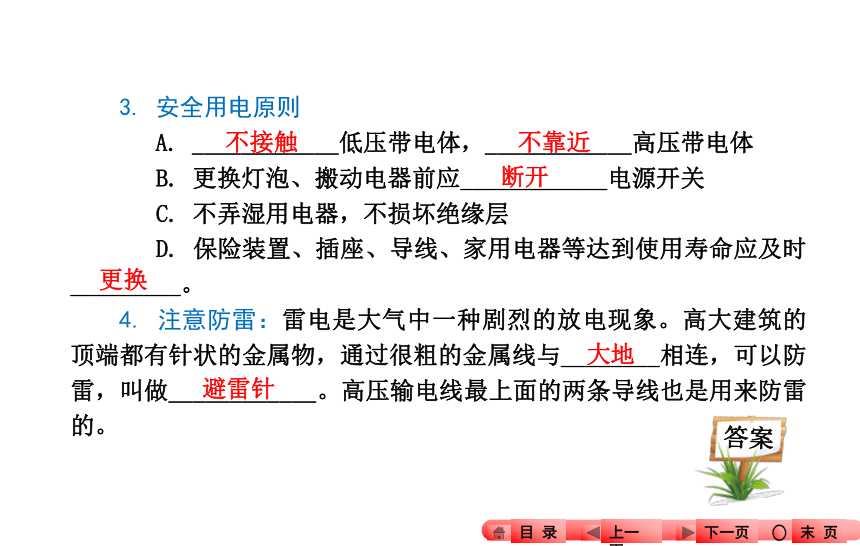

　　【温馨提醒】 在发生触电事故现场，不能用手去拉触电者，而是要立即切断电源，或者用干燥的木棍等绝缘体将电线挑开。36 V大地零线电弧跨步电压考点三　安全用电　　3. 安全用电原则
　 A. ____________低压带电体，____________高压带电体
　　 B. 更换灯泡、搬动电器前应____________电源开关
　　 C. 不弄湿用电器，不损坏绝缘层
　　 D. 保险装置、插座、导线、家用电器等达到使用寿命应及时_________。

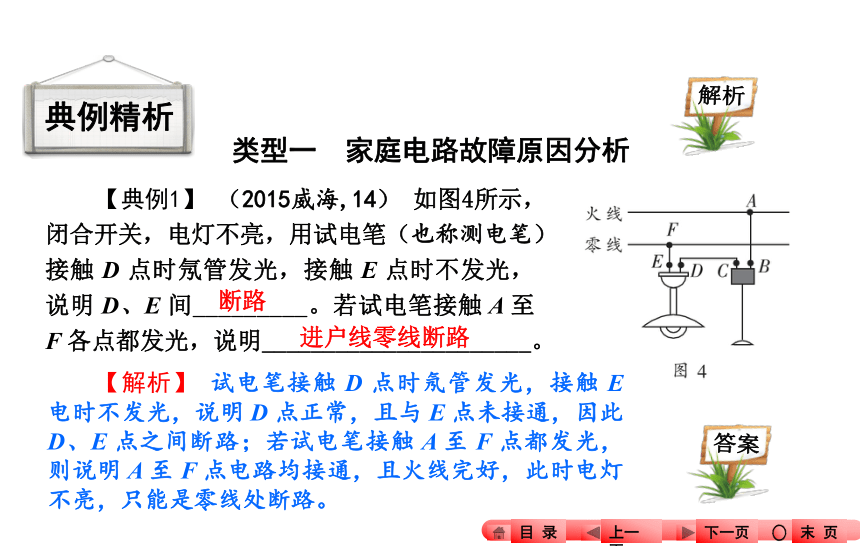

　　4. 注意防雷：雷电是大气中一种剧烈的放电现象。高大建筑的顶端都有针状的金属物，通过很粗的金属线与________相连，可以防雷，叫做____________。高压输电线最上面的两条导线也是用来防雷的。不接触不靠近断开更换大地避雷针　　【解析】 试电笔接触 D 点时氖管发光，接触 E 电时不发光，说明 D 点正常，且与 E 点未接通，因此D、E 点之间断路；若试电笔接触 A 至 F 点都发光，则说明 A 至 F 点电路均接通，且火线完好，此时电灯不亮，只能是零线处断路。断路进户线零线断路类型一　家庭电路故障原因分析　　【变式训练 1】

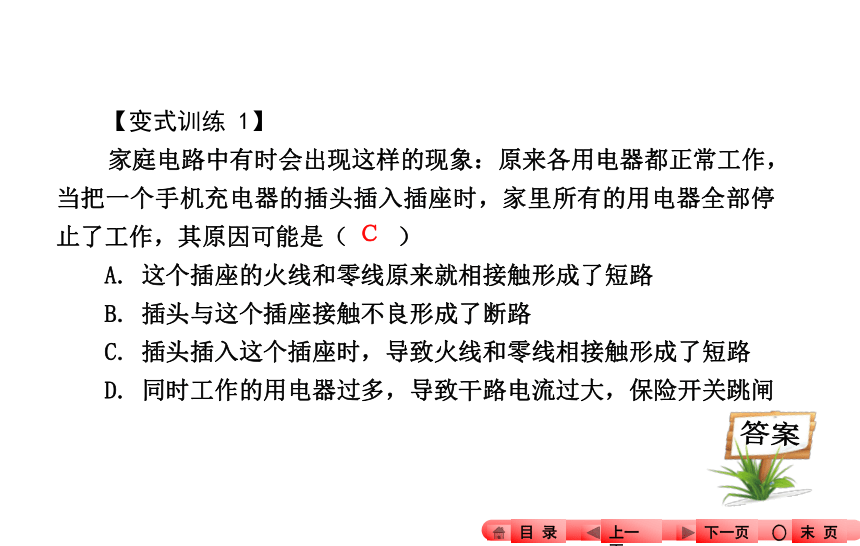

家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（　　）
　　A. 这个插座的火线和零线原来就相接触形成了短路
　　B. 插头与这个插座接触不良形成了断路
　　C. 插头插入这个插座时，导致火线和零线相接触形成了短路
　　D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸 Ｃ　　【典例2】（2013河南，17）图5甲是家庭电路中带有控制开关的三孔插座，请在图5乙中将其正确地连接在电路中。　　【解析】 三孔插座的左孔接零线，右孔接火线，上孔接地线，开关应接在插座与火线之间。所连电路见答案。类型二　家庭电路作图 【方法指导】在连接家庭电路时，不仅要考虑电器元件接法是否符合规范（如三孔插座的左孔接零线、右孔接火线，上孔接地线），还要考虑能否防止发生触电事故（如控制电器元件的开关要接在火线和电器元件之间）。 【变式训练 2】
小华发现教室里的一个开关可以同时控制两盏灯，请你将图6中的电路元件连入电路。 【典例3】（2015河南，10） 关于家庭电路和安全用电，下列说法正确的是（　　）
　　A. 开关应接在用电器和零线之间
　　B. 用电器着火时，应迅速向用电器泼水
　　C. 使用电冰箱时，外壳必须接地
　　D. 为了方便，可抓着导线拉出插座上的插头 【解析】 开关应接在用电器和火线之间，A选项错误；用电器着火时，应先切断电源，再采用其他灭火措施，B选项错误；使用电冰箱时，为防止外壳带电而发生触电事故，外壳必须接地，C选项正确；为了防止触电，不能抓着导线拉出插座上的插头，D选项错误。故选C。Ｃ类型三　安全用电 【变式训练 3】
关于安全用电常识，下列说法正确的是（　　）
　　A. 湿布不能擦灯泡，电线不能晒衣服
　　B. 人体安全电压为36 V
　　C. 使用试电笔时，手指可以碰到笔尖
　 D. 在无保险丝的情况下，可以用铜丝代替Ａ一、填空题
　　1. （2015宜宾）家庭电路中常用带有开关的移动插座，插座上的开关与插座是_____联，插座与插座之间是____联。
　　2. （2015钦州）为了确保用电的安全，日常生活中更换灯泡、搬动电器前应_________电源开关，电饭锅、电冰箱使用的是_________（选填“两脚”或“三脚”）电源插头。并串断开三脚真题演练　　3. （2015茂名）如图7所示的两种使用测电笔的方法，正确的是________。
　　
　　4. （2015北海）小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是____________＿＿＿＿＿＿＿＿＿
___________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关（继续炒菜），这个做法___________安全用电原则（选填“符合”或“不符合”）。甲用电器的总功率过大（其他表述正确均可）不符合　　5. （2011河南）某测电笔中有一个880 kΩ的高阻值电阻，这个电阻与氖管是______联连接的。当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为_______mA。　 串0.25短路正常ＢＣＡ　　10. （2012河南）关于安全用电，下列说法正确的是（　　）
　　　　 A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
　　　　 B. 用测电笔检查电路时，手不能接触笔尾金属体
　　　　 C. 控制家用电器的开关应与该用电器并联
　　　　 D. 家庭电路中的空气开关跳闸了，一定是发生了短路ＡＤ　　12. （2015株洲）为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（　　）
　　　　 A. 人体触电是家庭电路中电流过大的原因
　　　　 B. 保险丝的工作原理是磁场对电流的作用
　　　　 C. 制作保险丝的材料熔点较低、电阻较大
　　　　 D. 制作保险丝的材料熔点较高、电阻较小Ｃ三、作图题
　　13. （2015阜新）请用笔画线代替导线，将图12中的电灯、开关、插座接入家庭电路中。一、填空题
　　1. （2015长春改编）在家庭电路中，通常用________判断火线和零线；当火线和零线直接接通会造成_______，导致电路中的______非常大，产生大量的热，使导线的温度升高，很容易造成火灾。
　　2. （名师原创）高大建筑的顶端都装有避雷针，它通过很粗的金属线与__________相连，可以起到防雷作用。试电笔短路电流大地前瞻预测并不会会Ｂ　　6. （朝霞原创）下列做法中符合安全用电原则的是（　　）
　　　　A. 把三脚插头改成两脚插头使用
　　　　B. 雷雨天在大树下避雨
　　　　C.及时更换已达到使用寿命的保险装置、插座、导线、家用电器等
　　　　D. 发现高压输电线掉落在地面上时，可以走近用木棍挑开
　　7. （2015恩施州改编）小乐家的洗衣机在使用时，接触到金属门手柄会“麻手”。可解决的办法是给洗衣机电路（　　）
　　　　A. 增接零线 　　B. 加接地线
　　　　C. 增接熔丝 　　D. 以上方法都可以ＣＢ　　8. （2015阜新改编）如图16是家庭常用的插线板，若将插线板的插头插入家庭电路的三孔插座使用，下列说法正确的是（　　）
　　　　A. 插线板插孔L与N之间的电压是220V
　　　　B. 插线板插孔E与零线连接
　　　　C. 插线板上Led指示灯是用超导材料制成的
　　　　D. 开关不能控制指示灯　Ａ三、作图题
9. （名师原创）如图17所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制两只额定电压为220 V的灯泡正常发光；②带有保险丝的三孔插座单独接入。
图17谢谢观赏
