2025北师版九年级物理全一册
第十一章　简单电路
时间:60分钟　 满分:100分
题号 一 二 三 四 总分
分值
一、填空题(每空2分,共32分)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.[中考创新考法|跨学科融合]电鳗在鱼类中放电能力最强,它的发电器位于身体两侧的肌肉内,每个肌肉薄片都像一个小电池,能产生约0.15 V的电压,则近万个这样的小电池　　　　(选填“串联”或“并联”)起来可以产生很高的电压.为了不伤到自己,电鳗大部分的身体或重要的器官都由　　　　性能很好的构造包住.
2.[课标新增|静电利用](2023·吉林长春期末)“N95”口罩的中间层为多孔结构的熔喷布,熔喷布能过滤比自身空隙小得多的颗粒物,原因是在生产过程中通过处理,熔喷布得到大量电子而带　　　　(选填“正”或“负”)电,具有　　　　　　　　　　　　的性质.
3.(2023·河南驻马店期中)如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在　　　　　　(选填“a”或“b”)处剪断导线.拆除炸弹前起爆器中　　　　　　(选填“有”或“没有”)电流通过.
第3题图　　第4题图
4.(2023·四川眉山期末)如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把　　　　　　两个接线柱连接起来;如要使灯L1、L2并联,应把　　　　两个接线柱和　　　　两个接线柱连接起来.

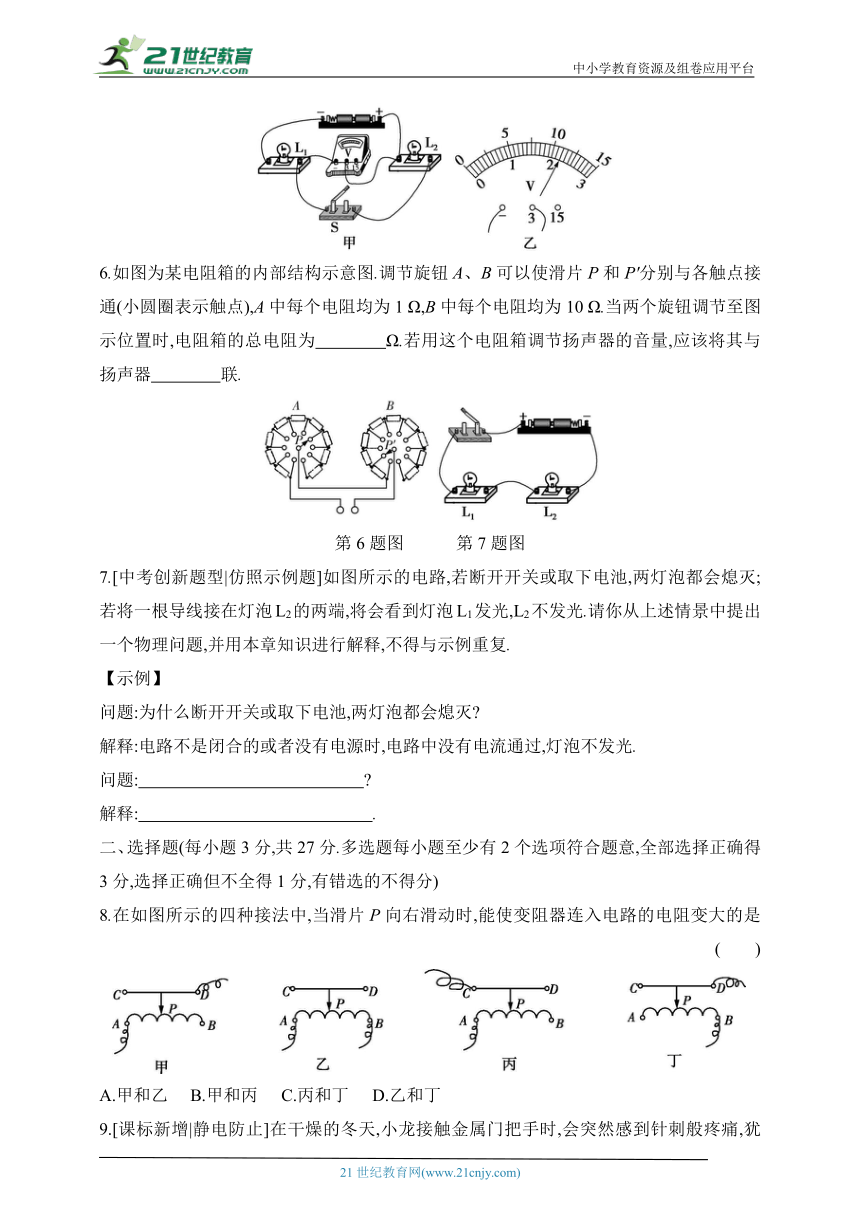

5.(2022·上海青浦区期中)在如图甲所示的电路中,电源由2节新干电池组成,闭合开关后电压表的指针如图乙所示,则L1、L2两端的电压分别为U1=　　　　V,
U2=　　　　V;开关断开时电压表的示数为　　　　V.
6.如图为某电阻箱的内部结构示意图.调节旋钮A、B可以使滑片P和P'分别与各触点接通(小圆圈表示触点),A中每个电阻均为1 Ω,B中每个电阻均为10 Ω.当两个旋钮调节至图示位置时,电阻箱的总电阻为　　　　Ω.若用这个电阻箱调节扬声器的音量,应该将其与扬声器　　　　联.
第6题图　　　第7题图
7.[中考创新题型|仿照示例题]如图所示的电路,若断开开关或取下电池,两灯泡都会熄灭;若将一根导线接在灯泡L2的两端,将会看到灯泡L1发光,L2不发光.请你从上述情景中提出一个物理问题,并用本章知识进行解释,不得与示例重复.
【示例】
问题:为什么断开开关或取下电池,两灯泡都会熄灭
解释:电路不是闭合的或者没有电源时,电路中没有电流通过,灯泡不发光.
问题:　
解释:　 .
二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)
8.在如图所示的四种接法中,当滑片P向右滑动时,能使变阻器连入电路的电阻变大的是 (　　)
A.甲和乙 B.甲和丙 C.丙和丁 D.乙和丁
9.[课标新增|静电防止]在干燥的冬天,小龙接触金属门把手时,会突然感到针刺般疼痛,犹如“触电”一般,下列措施中不能有效防止此“触电”的是 (　　)
A.室内用加湿器加湿 B.用手触摸木制桌椅
C.勤洗手保持手部湿润 D.地毯中夹杂导电纤维
10.如图所示的电子体温计由温度传感器、液晶显示器、纽扣电池、专用集成电路等组成,通过感温头中电流的大小来反映人的体温.感温头是用半导体材料制成的,这是应用了半导体的(　　)
A.良好的绝缘特性
B.单向导电特性
C.电阻随压力的变化而变化的特性
D.电阻随温度的变化而变化的特性
11.(2023·广西贺州期中)如图所示,两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来的瞬间 (　　)
A.A中正电荷通过棒流向B,使B中的两金属片带同种电荷张开
B.B中负电荷通过棒流向A,使B中的两金属片带异种电荷张开
C.金属棒中电流方向从B流向A,B带正电荷
D.金属棒中电流方向从A流向B,B带正电荷
12.(2022·河南开封期末)取半个橙子,把铜片、铁片插入其中,就制成了水果电池.用电压表测量水果电池的电压,如图所示.下列说法正确的是 (　　)
A.铁片是水果电池的正极
B.该水果电池的电压是0.6 V
C.水果电池工作时将内能转化为电能
D.将插入的铁片和铜片的位置互换,电压表指针转向改变
13.如图甲所示,某电子线路板上有定值电阻等多个电路元件.如图乙所示为其电路中某一个节点(分支点)O处,经测量得知1线路中的电流 I1为5 mA,2线路中的电流I2为9 mA,则3线路中的电流I3 (　　)
A.一定为5 mA
B.一定为4 mA
C.可能为14 mA
D.可能为9 mA
14.如图所示的电路,闭合开关S1、S2,电流表、灯泡L1和灯泡L2均能正常工作,则下列说法正确的是 (　　)
A.开关S1闭合,S2断开,电源外部电流流向为 d→c→b→e→a
B.开关S1、S2都闭合,灯泡L1和L2并联
C.开关S1、S2都闭合,通过灯泡L1和L2的电流一定不相等
D.闭合S1、S2中任意一个开关,都会有灯泡发光
15.(2023·山东济南期末)(多选)如图所示电路,闭合开关,电压表V1的示数为6 V,电压表V2的示数为3.4 V,下列说法中正确的是 (　　)
A.可知电源电压为9.4 V
B.可知L1两端电压为2.6 V
C.将电压表V2换成电流表,则L1亮,L2不亮
D.将电压表V2换成电流表,则L1与L2并联,电流表测干路上的电流
16.(多选)两个相同的小灯泡L1、L2串联在电路中,如图所示,闭合开关后两个小灯泡都不亮.已知L1、L2中有一个小灯泡的灯丝烧断了,另一个完好.为检测哪一个小灯泡损坏了,下列操作及判断正确的是 (　　)
A.将电压表与L2并联,闭合开关,如果电压表有示数,则L1损坏
B.将电流表与L2并联,闭合开关,如果电流表有示数,则L1损坏
C.把一根导线的两端分别接在a、b两点,闭合开关,如果L1发光,则L2损坏
D.将另一个相同的小灯泡L与L2并联,闭合开关,如果L、L1发光,则L2损坏
三、作图题(共8分)
17.(4分)根据如图所示的实物图在虚线框中画电路图.
18.(4分)有人发明了一种“感应照孔门把手”,只有在夜间且有人摸门把手时,锁孔旁的灯才会亮,它其实是利用感应开关S1(有人摸门把手时,S1闭合;无人摸门把手时,S1断开)以及光敏开关S2(天暗时S2闭合,天亮时S2断开)控制电路,从而达到目的的.请根据上述描述,将下列元件连接成符合要求的电路图.
四、实验探究题(共25分)
19.(6分)某同学希望通过比较电路中不同位置的电流表的示数来研究串联电路的电流规律.
(1)如图所示是实验室常用的一种电流表的表盘.小明在连接电路前发现指针偏转情况如图甲所示,接下来他应进行的操作是　　　　　　　　　　;实验时,发现电流表指针偏转情况如图乙所示,为了减小测量误差,应做的改进是　　　　　　　　　　.
(2)另一位同学连接电路后,闭合开关,发现电路中的两灯都亮,但由于连线较乱,一时无法确定两灯是串联的还是并联的,以下两种简单判断方法中可行的是方法
　　　(选填“1”或“2”).
方法 操作 现象 结论
1 把其中一灯从灯座上取下 另一灯熄灭 两灯一定串联
2 拆除其中一根导线 两灯都熄灭 两灯一定串联
20.(12分)在探究导体的电阻大小与哪些因素有关的实验中,某实验小组所用导体的相关物理量如表所示.
导体编号 1 2 3 4
长度/m 1.0 1.0 1.0 0.5
横截面积/mm2 1.2 1.2 2.4 1.2
材料 镍铬合金 锰铜合金 镍铬合金 镍铬合金
　　
(1)要探究导体电阻大小与长度是否有关,应选用编号为　　　　的两根导体;要探究导体电阻大小与横截面积是否有关,应选用编号为　　　　的两根导体;要探究导体电阻大小与材料是否有关,应选用编号为　　　　　的两根导体.这种研究物理问题的方法叫　　　　　　　　.
(2)由如图所示的电路图可知,该小组同学是通过观察　　　　　　　　　来判断导体电阻的大小的,这种方法叫　　　　　.有些实验中也用到了这种方法,请你举出一个运用此方法的实例:　 　.
(3)小红和小明仔细观察实验电路后,分别提出了以下建议.
小红:应该将灯泡换成电流表,这样更容易比较导体的电阻大小.
小明:应该在电路中再串联一个电流表.
你认为　　　　的观点更好一些,理由是　　　　　　　　 　　　　　　.
8 9 10 11 12 13 14 15 16
B B D D B C B BC CD
1.串联　绝缘
【解析】电池串联后总电压等于各电池电压之和,故电鳗的每个肌肉薄片串联起来能产生很高的电压;绝缘性能很好的构造能防止电鳗放电时伤到自己.
2.负　吸引轻小物体
【解析】熔喷布得到大量电子而带负电荷,带电体能吸引轻小物体,进而吸附一些粒径较小的污染物,甚至病毒这种纳米级的物质也会被吸附.
3.a　没有
【解析】由题图可知,开关S闭合时,起爆器被短路,没有电流通过起爆器,起爆器不工作.当设定的起爆时间一到,定时开关S断开,则有电流通过起爆器而使炸弹发生爆炸.如果在a处剪断导线,则电路处于断路状态,起爆器不工作.
4.B、C　A、C　B、D
5.0.8　2.2　3
6.16　串
【解析】由题图可知,A中有6个电阻接入电路中,B中有1个电阻接入电路中,且这些电阻都是串联的,故题图中电阻箱的总电阻为1 Ω×6+10 Ω=16 Ω.
7.为什么将一根导线接在灯泡L2的两端,灯泡L1发光、L2不发光
灯泡L2被短路,电流绕过L2而通过L1,故L1发光,L2不发光(合理即可)
8.B
9.B
选项 分析 结论
A 水是导体,用加湿器加湿能使室内潮湿,能把静电导走,能有效去除静电 不符合题意
B 干木头是绝缘体,用手触摸木制桌椅,不能把电荷导走,不能有效去除静电 符合题意
C 水是导体,勤洗手保持手部湿润,能把静电导走,能有效去除静电 不符合题意
D 地毯中夹杂导电纤维,能把静电导走,能有效去除静电 不符合题意
10.D　半导体的导电性能介于导体和绝缘体之间,其电阻会随温度的变化而变化,从而使感温头中的电流发生变化,以此来反映人的体温,故D正确.
11.D　带正电荷是由于缺少电子,而B不带电,连接瞬间B中的负电荷会经过金属棒从B移到A,使B中的两金属片带正电荷而张开,金属棒中电流方向从A流向B,故D正确.
12.B
选项 分析 正误
A 题图中电压表指针正向偏转,说明电流从电压表的正接线柱流入、负接线柱流出,因此铜片为正极
B 由题图可知,电压表的量程为0~3 V,分度值为0.1 V,水果电池的电压为0.6 V 【注意】电压表表盘的刻度值不是从0V开始的 √
C 水果电池工作时将化学能转化为电能
D 只改变插入电极的位置并不会改变流入电压表的电流的方向
13.C　若2线路为1线路和3线路的干路,则I3=I2-I1=9 mA-
【提示】题干中未给出干路所在线路,可采用分类讨论法
5 mA=4 mA;若3线路为1线路和2线路的干路,则I3'=I1+I2=5 mA+9 mA=14 mA.由此可知,I3可能为4 mA或14 mA.
14.B　开关S1闭合,S2断开,电源外部电流流向为d→c→b→a,A错误;开关S1、S2都闭合时,灯泡L1和L2并联,L1和L2两端电压相等,通过L1和L2的电流不一定相等,B正确,C错误;只闭合开关S2时,电路断路,灯泡都不发光,D错误.
15.BC　由题图可知,闭合开关,两灯泡串联,电压表V1测电源的电压,电压表V2测L2两端的电压,则电源的电压U=6 V,L2两端的电压U2=3.4 V,因串联电路中总电压等于各分电压之和,所以L1两端的电压U1=U-U2=6 V-3.4 V=2.6 V,故A错误,B正确;将电压表V2换成电流表时,灯泡L2被短路,电路为灯泡L1的简单电路,此时灯L1发光,L2不发光,故C正确,D错误.
16.CD　将电压表与L2并联,闭合开关,如果电压表有示数,说明L1是连通的,则L2是损坏的,A错误;将电流表与L2并联,闭合开关,如果电流表有示数,说明L1是连通的,B错误;把一根导线的两端分别接在a、b两点,闭合开关,如果L1发光,说明L1是连通的,则L2是损坏的,C正确;将另一个相同的小灯泡L与L2并联,闭合开关,如果L、L1发光,说明L1是连通的,则L2是损坏的,D正确.
17.如图所示.
18.如图所示.
【解析】只有在夜间且有人摸门把手时,锁孔旁的灯才亮,否则灯不亮,说明感应开关S1、光敏开关S2不能独立工作,即二者串联,共同控制锁孔旁的灯.
19.(每空2分)(1)对电流表进行调零　电流表改接0~0.6 A量程　(2)1
20.(除标注外,每空1分)(1)1、4　1、3　1、2　控制变量法　(2)灯泡的亮度(2分)　转换法　通过木块被小车推出的距离的远近来判断小车动能的大小(或通过比较等质量的不同物质吸热升温的多少比较物质的吸热能力,合理即可)(2分)
(3)小明　灯泡串联在电路中可以起到保护电路的作用(2分)
【解析】(2)物理学中在研究看不见或不易观察的物质或现象时,可以通过研究该物质或现象所产生的可见的效果,来分析物质或现象,该方法为转换法.
21.(除标注外,每空1分)(1)短路　滑动变阻器　电源　(2)如图所示.(2分)　(3)多组　多次实验找普遍规律,避免偶然性
　或　
【解析】(1)题图乙中,接线柱A与C之间的导线将滑动变阻器与电源直接连通,闭合开关,若滑动变阻器连入电路的阻值很小,电流会很大,可能会烧坏滑动变阻器,若滑动变阻器接入电路的阻值为零,则电源短路,电源会被烧坏.(3)探究并联电路的电压规律时,应多次实验,记录多组数据,避免实验的偶然性,使结果更有说服力.
22.(1)当只闭合开关S1时,灯L1接入电路,这时电路中的电流大小为I1 =0.4 A (2分)
当只闭合开关S2时,灯L2接入电路,这时电流表选用的量程为 0~0.6 A,根据题意可知,这时电路中的电流大小为 I2 =I满=×0.6 A=0.5 A (2分)
如果S1、S2同时闭合,则灯L1和L2并联接入电路,这时干路中的电流大小为I总=I1+I2=0.4 A+0.5 A=0.9 A,超过电流表所选的量程0~0.6 A,所以不能同时闭合开关S1和S2 . (2分)
(2)如果想要测出S1、S2同时闭合时干路中的电流,应把电流表的量程换接成0~3 A. (2分)
