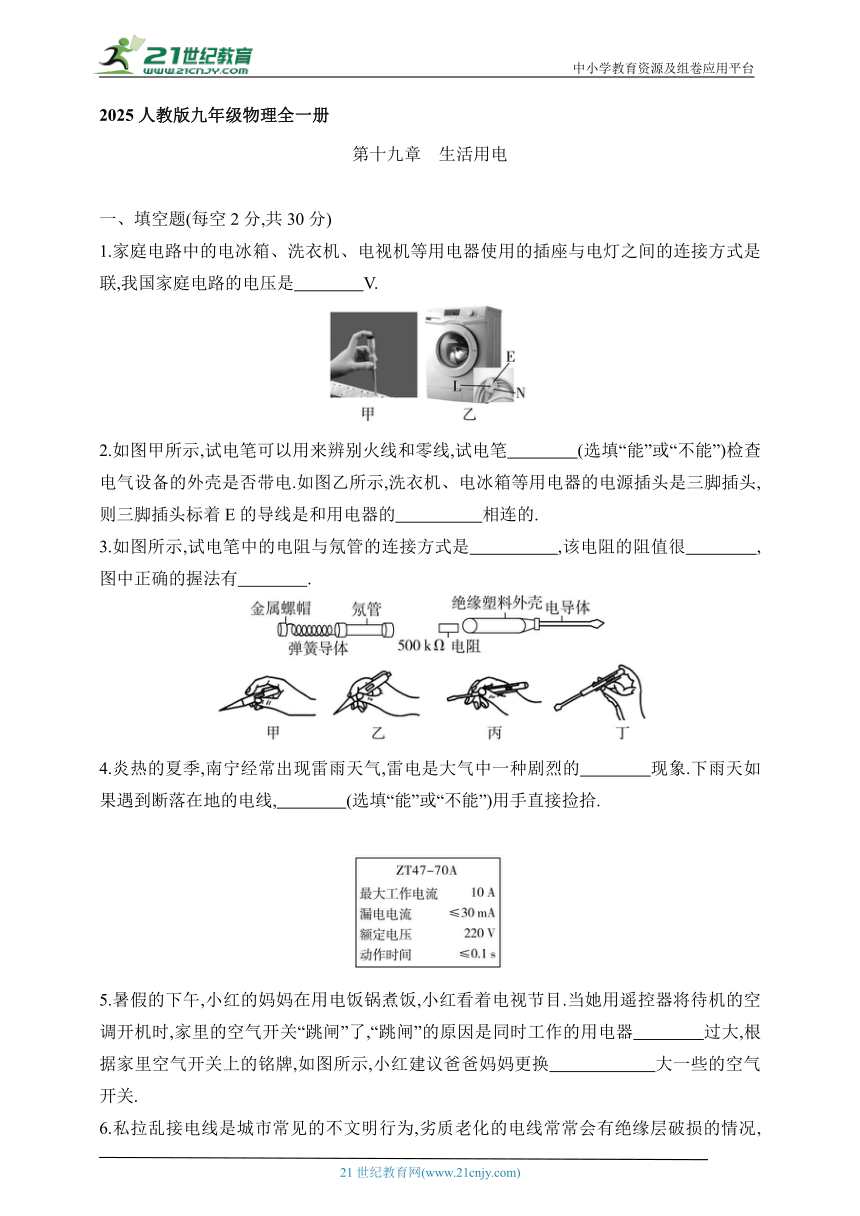

2025人教版九年级物理全一册
第十九章　生活用电
　　　　　　
一、填空题(每空2分,共30分)
1.家庭电路中的电冰箱、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是　　　　联,我国家庭电路的电压是　　　　V.
2.如图甲所示,试电笔可以用来辨别火线和零线,试电笔　　　　(选填“能”或“不能”)检查电气设备的外壳是否带电.如图乙所示,洗衣机、电冰箱等用电器的电源插头是三脚插头,则三脚插头标着E的导线是和用电器的　　　　　相连的.
3.如图所示,试电笔中的电阻与氖管的连接方式是　　　　　,该电阻的阻值很　　　　,图中正确的握法有　　　　.
4.炎热的夏季,南宁经常出现雷雨天气,雷电是大气中一种剧烈的　　　　现象.下雨天如果遇到断落在地的电线,　　　　(选填“能”或“不能”)用手直接捡拾.
5.暑假的下午,小红的妈妈在用电饭锅煮饭,小红看着电视节目.当她用遥控器将待机的空调开机时,家里的空气开关“跳闸”了,“跳闸”的原因是同时工作的用电器　　　　过大,根据家里空气开关上的铭牌,如图所示,小红建议爸爸妈妈更换　　　　　　大一些的空气开关.

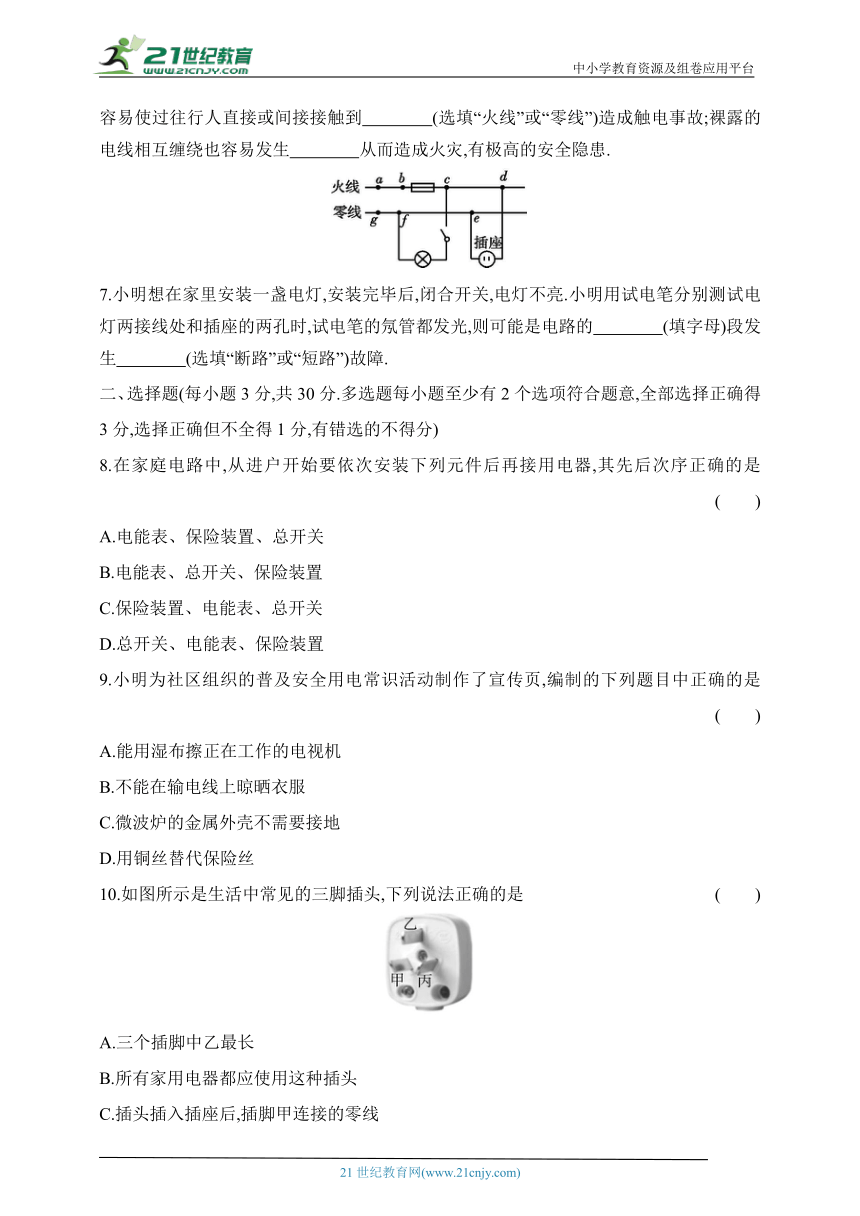

6.私拉乱接电线是城市常见的不文明行为,劣质老化的电线常常会有绝缘层破损的情况,容易使过往行人直接或间接接触到　　　　(选填“火线”或“零线”)造成触电事故;裸露的电线相互缠绕也容易发生　　　　从而造成火灾,有极高的安全隐患.
7.小明想在家里安装一盏电灯,安装完毕后,闭合开关,电灯不亮.小明用试电笔分别测试电灯两接线处和插座的两孔时,试电笔的氖管都发光,则可能是电路的　　　　(填字母)段发生　　　　(选填“断路”或“短路”)故障.
二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)
8.在家庭电路中,从进户开始要依次安装下列元件后再接用电器,其先后次序正确的是 (　　)
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
9.小明为社区组织的普及安全用电常识活动制作了宣传页,编制的下列题目中正确的是 (　　)
A.能用湿布擦正在工作的电视机
B.不能在输电线上晾晒衣服
C.微波炉的金属外壳不需要接地
D.用铜丝替代保险丝
10.如图所示是生活中常见的三脚插头,下列说法正确的是 (　　)
A.三个插脚中乙最长
B.所有家用电器都应使用这种插头
C.插头插入插座后,插脚甲连接的零线
D.可将乙插脚折断后插入两孔插座中使用

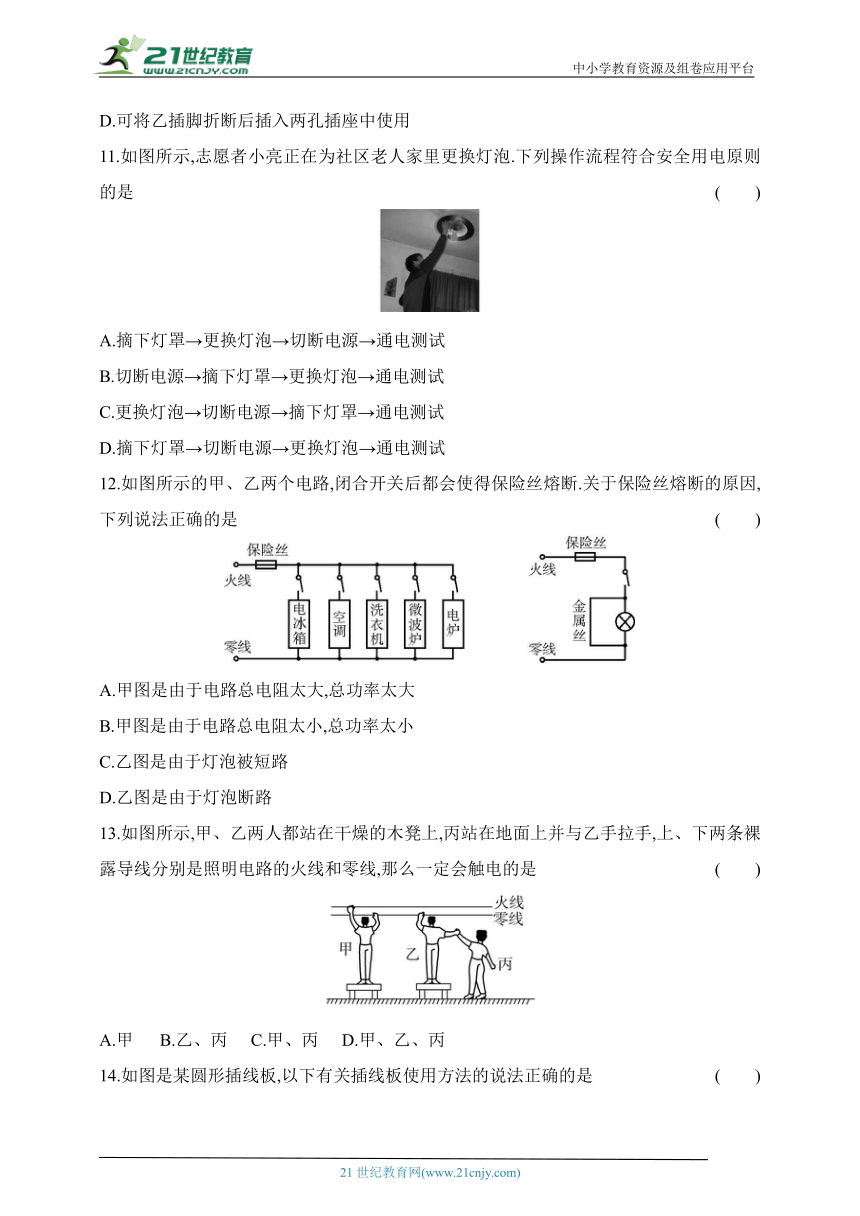

11.如图所示,志愿者小亮正在为社区老人家里更换灯泡.下列操作流程符合安全用电原则的是 (　　)
A.摘下灯罩→更换灯泡→切断电源→通电测试
B.切断电源→摘下灯罩→更换灯泡→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试
12.如图所示的甲、乙两个电路,闭合开关后都会使得保险丝熔断.关于保险丝熔断的原因,下列说法正确的是 (　　)
A.甲图是由于电路总电阻太大,总功率太大
B.甲图是由于电路总电阻太小,总功率太小
C.乙图是由于灯泡被短路
D.乙图是由于灯泡断路
13.如图所示,甲、乙两人都站在干燥的木凳上,丙站在地面上并与乙手拉手,上、下两条裸露导线分别是照明电路的火线和零线,那么一定会触电的是 (　　)
A.甲 B.乙、丙 C.甲、丙 D.甲、乙、丙

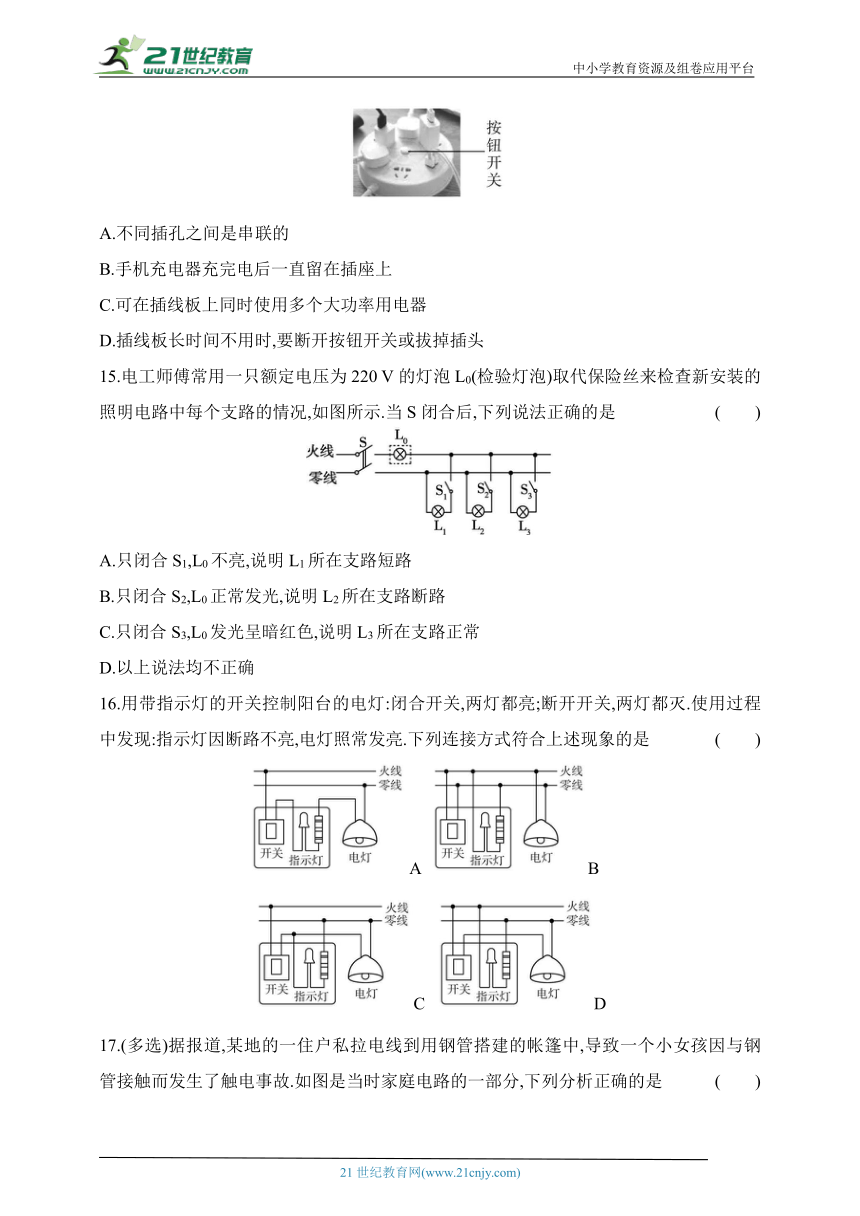

14.如图是某圆形插线板,以下有关插线板使用方法的说法正确的是 (　　)
A.不同插孔之间是串联的
B.手机充电器充完电后一直留在插座上
C.可在插线板上同时使用多个大功率用电器
D.插线板长时间不用时,要断开按钮开关或拔掉插头
15.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示.当S闭合后,下列说法正确的是 (　　)
A.只闭合S1,L0不亮,说明L1所在支路短路
B.只闭合S2,L0正常发光,说明L2所在支路断路
C.只闭合S3,L0发光呈暗红色,说明L3所在支路正常
D.以上说法均不正确
16.用带指示灯的开关控制阳台的电灯:闭合开关,两灯都亮;断开开关,两灯都灭.使用过程中发现:指示灯因断路不亮,电灯照常发亮.下列连接方式符合上述现象的是 (　　)
A B
C D
17.(多选)据报道,某地的一住户私拉电线到用钢管搭建的帐篷中,导致一个小女孩因与钢管接触而发生了触电事故.如图是当时家庭电路的一部分,下列分析正确的是 (　　)
A.女孩触电时,钢管可能与A连接
B.女孩接触钢管时,与大地之间的电压为220 V
C.若断开开关S,钢管连接A点,女孩接触钢管时一定不会触电
D.若女孩穿的鞋子是绝缘的,可能不会触电
三、作图题(共18分)
18.(6分)如图所示,将灯泡及开关正确连入家庭电路.
19.(6分)如图所示,请将三孔插座正确接入家庭电路中.
20.(6分)如图为全自动洗衣机的简化电路,S为总开关,S1为筒盖开关(筒盖打开时S1断开,筒盖关上时S1闭合).全自动洗衣机都有开盖保护系统,一旦打开筒盖,洗衣机就会停止工作,请将开关和电动机正确连入电路.
四、综合应用题(共22分)
21.(10分)如图所示为家用插线板.
(1)把“220 V　1 100 W”的电暖器插入插座,在额定电压下工作.
①流过电暖器的电流多大
②电暖器正常工作时的电阻多大
③电暖器工作多少小时消耗2.2 kW·h的电能
(2)该插线板允许通过的最大电流为10 A,通过计算分析,插线板能否让“220 V　750 W”的电吹风与上述电暖器同时工作.
第十九章　生活用电
8 9 10 11 12 13 14 15 16 17
B B A B C A D C C ABD
1.并　220
2.能　金属外壳
3.串联　大　甲、丁
【解析】试电笔由两个金属电极、氖管、弹簧和一个阻值很大的电阻等组成.使用试电笔时,手要接触笔尾部的金属电极,使人体、试电笔、火线与大地构成回路,这时有微弱电流通过试电笔,氖管会发光.注意:当试电笔的笔尖接触电线时,绝不允许用手或身体的其他部位再去接触金属笔尖.
4.放电　不能
5.总功率　最大工作电流
【解析】分析题意,将空调开机时家里的空气开关“跳闸”了,可见是由于接入家庭电路的电功率变大,导致电路中的总电流变大了.
6.火线　短路
7.gf　断路
8.B　家庭电路中,从进户开始到接用电器,正确的连接顺序是电能表、总开关、保险装置、用电器.
9.B　不能用湿布擦正在工作的用电器,A错误;微波炉的金属外壳要接地,C错误;不能用铜丝替代保险丝,D错误.
10.A　三脚插头最上面的乙脚是接地的,比其他两脚要长,A正确;一些小功率用电器或外壳绝缘的用电器,不需要使用这种插头,B错误;将这种插头插入插座后,甲插脚连接的是电路中的火线,C错误;将乙插脚折断后使用,则该用电器外壳不能接地,有触电危险.
11.B　更换灯泡时,首先应切断电源,然后摘下灯罩,更换灯泡,更换完毕后要通电测试,确保更换后灯泡能正常发光,B正确.
12.C　题图甲中,各用电器间是并联连接的,同时工作的用电器越多,电路的总电阻越小,总功率越大,由I=知,干路总电流越大,所以各开关都闭合时,保险丝会因为总电流过大而熔断.题图乙中,闭合开关,电流从火线经保险丝、金属丝回到零线,灯泡被短路,灯泡中没有电流通过,保险丝熔断.
13.A　触电有两种,当人体的不同部位分别接触火线和零线时,或身体部位与火线接触,另一部分与大地相通时,就会触电,故甲一定会触电,乙只与零线相接,丙又站在大地上,是不会触电的.
14.D　不同插孔之间是并联的,A错误;手机充电器充完电后应及时拔掉,B错误;不能在同一插线板上同时使用多个大功率用电器,C错误.
15.C　用额定电压为220 V的检验灯泡取代保险丝的位置,相当于把此灯串联接入电路中,分别闭合各支路的开关时,会有三种状态:检验灯泡恰能正常发光,说明该支路短路;检验灯泡发光不正常(暗红色),说明该支路正常;检验灯泡不发光,说明该支路断路.故C正确.
16.C　由题可知,开关同时控制两灯,指示灯与电灯互不影响,故它们的连接方式为并联,开关在干路上.家庭电路中,开关应接在用电器与火线之间.题中只有C项符合题意.
17.ABD　开关应接在用电器和火线之间,故A为火线,女孩触电时,是因为接触了火线,则钢管可能是与A接通了,A中说法正确;女孩接触钢管时,若钢管与火线直接接通,女孩与大地之间的电压为220 V,B中说法正确;若断开开关S,钢管连接A点,女孩接触钢管,相当于接触了火线,会造成触电事故,C中说法不正确;若女孩穿的鞋子是绝缘的,则电流可能不会经过人体流向大地,不会造成触电事故,D中说法正确.
18.如图所示.
19.如图所示.
20.如图所示.
21.(1)①由P=UI,得I===5 A (2分)
②由I=,P=UI,得R===44 Ω (2分)
③由W=Pt,得t===2 h (2分)
(2)电吹风正常工作时的电流I1==≈3.41 A (2分)
电吹风和电暖器并联,通过插线板的总电流I总=I+I1=5 A+3.41 A=8.41 A<10 A,因此该插线板可以让电吹风和电暖器同时工作. (2分)
(2)该插线板允许接入的用电器的最大总功率为Pm=10 A×220 V=2 200 W (2分)
P总=P+P风=1 100 W+750 W=1 850 W
P总故该插线板可以让电吹风和电暖器同时工作. (2分)
22.(1)低 (2分)
(2)由表格可知,一个出汗的人,穿塑料鞋站在地上的电阻R人=10 kΩ=1×104 Ω (2分)
则手接触火线时通过人体的电流I人===0.022 A (2分)
通过保险丝的电流I总=9 A+0.022 A=9.022 A,小于保险丝的额定电流10 A,所以保险丝不会熔断. (2分)
(3)试电笔中大电阻的电压U大=220 V-70 V=150 V (2分)
通过大电阻的电流I===10-4 A=0.1 mA<30 mA,所以不存在危险. (2分)
