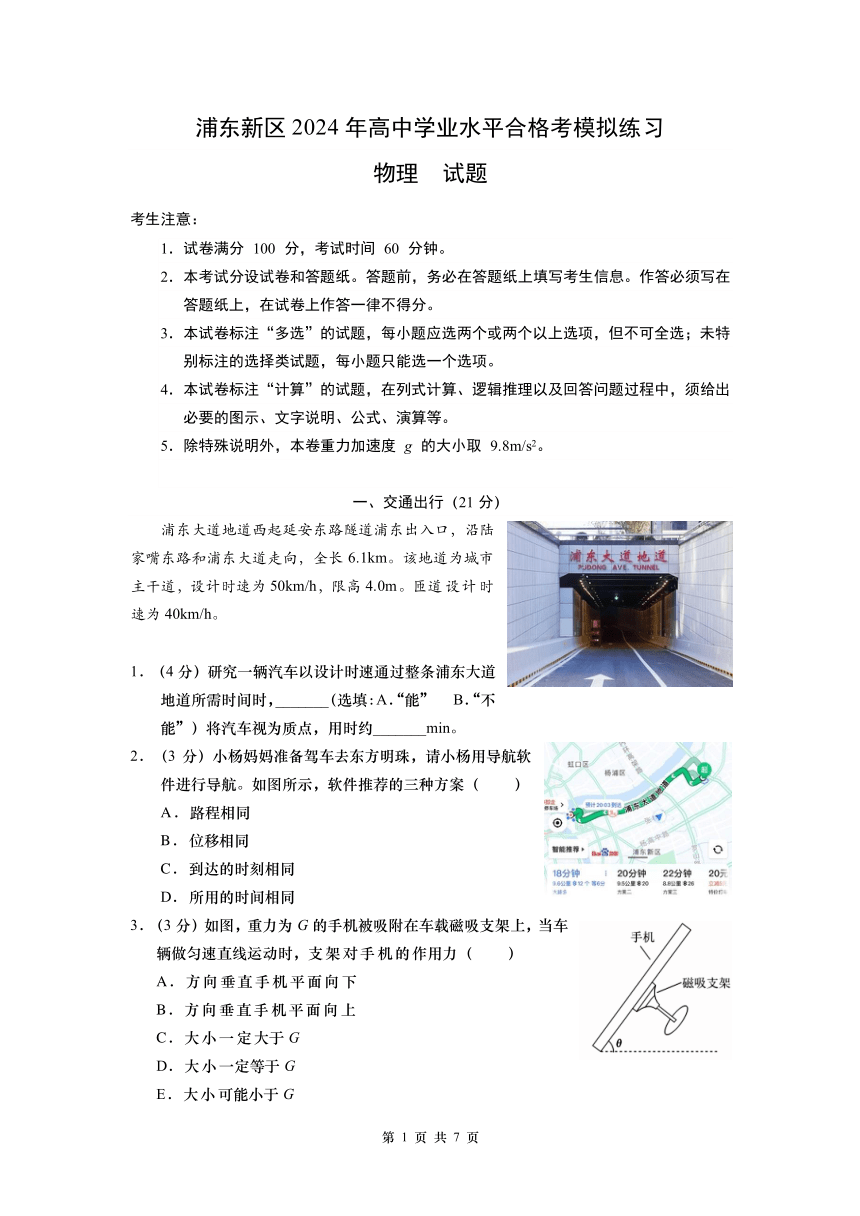

浦东新区 2024 年高中学业水平合格考模拟练习
物理 试题
考生注意：
1．试卷满分 100 分，考试时间 60 分钟。
2．本考试分设试卷和答题纸。答题前，务必在答题纸上填写考生信息。作答必须写在
答题纸上，在试卷上作答一律不得分。
3．本试卷标注“多选”的试题，每小题应选两个或两个以上选项，但不可全选；未特
别标注的选择类试题，每小题只能选一个选项。
4．本试卷标注“计算”的试题，在列式计算、逻辑推理以及回答问题过程中，须给出
必要的图示、文字说明、公式、演算等。
5．除特殊说明外，本卷重力加速度 g 的大小取 9.8m/s2。
一、交通出行（21 分）
浦东大道地道西起延安东路隧道浦东出入口，沿陆
家嘴东路和浦东大道走向，全长 6.1km。该地道为城市
主干道，设计时速为 50km/h，限高 4.0m。匝道设计时
速为 40km/h。
1．（ 4分）研究一辆汽车以设计时速通过整条浦东大道
地道所需时间时，_______（（ 选填：A． （ 能” B． （ 不
能”）将汽车视为质点，用时约_______min。
2．（3 分）小杨妈妈准备驾车去东方明珠，请小杨用导航软
件进行导航。如图所示，软件推荐的三种方案（ ）
A．路程相同
B．位移相同
C．到达的时刻相同
D．所用的时间相同
3．（ 3分）如图，重力为 G的手机被吸附在车载磁吸支架上，当车
辆做匀速直线运动时，支架对手机的作用力（ ）
A．方向垂直手机平面向下
B．方向垂直手机平面向上
C．大小一定大于 G
D．大小一定等于 G
E．大小可能小于 G
第 1 页 共 7 页
{#{QQABCQCU5wggAigQAgosATAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}
4．（4分）小杨乘坐在沿直线行驶的车上，突然感受到 （ 推背感”，他想在实验室用 DIS模
拟研究人感受到的 推背感”与车的 速度”有关，还是与车的 加速度”有关。他应
选择_______测 推背感”，选择_______测速度和加速度（以上均选填：A． 一个力
传感器” B． 一个光电门传感器” C． 一个分体式位移传感器”）。
5．（4分）质量为 2×103 kg的汽车在水平路面上由静止启动，前 6s内做匀加速直线运动，
6s末速度达到 12m/s，且达到汽车的额定功率，之后保持额定功率运动。已知汽车的额
定功率为 96 kW，汽车受到的阻力大小恒为 4×103 N，汽车在前 6s 内的牵引力大小为
___________N，汽车在全过程中的最大速度为___________m/s。
6．（3分）（多选）如遇雨天，路面湿滑，与干燥路面相比，汽车在湿滑路面上刹车时受
到的阻力较小。若同一辆汽车以相同的初速度开始全力刹
车，在干、湿两种路面上刹车的 v-t图像如图所示。汽车在
湿滑路面上刹车过程的（ ）
A．v-t图线是 b B．位移较大
C．平均速度较小 D．阻力做功较少
二、火星探测（25 分）
2021年 2月 10日 19时 52分，我国首次火星探测任务 “ 天问一号”探测器实施近火捕
获制动，成功实现环绕火星运动。火星质量用 M 表示， “ 天问一号”探测器质量用 m表示，
万有引力常量为 G。
1．（8分）将 天问一号”环绕火星的运动视作匀速圆周运动。
（1） 天问一号”处于__________（ 选填：A． （ 平衡” B． （ 非平衡”）状态，运动过
程中动能__________（选填：A． 变化” B． 不变”）；
（2）当 天问一号”绕火星以半径为 r 做圆周运动时，其所受火星的万有引力大小为
_________，线速度大小为___________(用己知物理量的字母表示）。
2．（ 6分） （ 祝融号”火星车承担着在火星表面的探测任务。车上有一个
Л”型支架如图所示，支架脚与水平面夹角 θ＝60°。支架上放置了
θ
火星表面重力为 20.0N 的设备，则每个支架脚所受压力为______N，
若 θ增大，则每个支架脚所受压力_______（选填：A． 变大” B． 变小”）。
3．（9 分）（计算）在距离火星表面 1.86m 的位置将一小石块以 4.96m/s 的初速度水平抛
出，经 1s落到火星表面，不计气体阻力和火星表面的高低起伏变化。求：
（1）火星表面该处的重力加速度 g的大小；
（2）第 1s末小石块速度 v的大小；
（3）石块水平抛出的同时，在其正上方 1m处静止释放一小物块，物块与石块落到火星表
面上的时间差Δt。
第 2 页 共 7 页
{#{QQABCQC5UwggAigQAgoAsTAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}

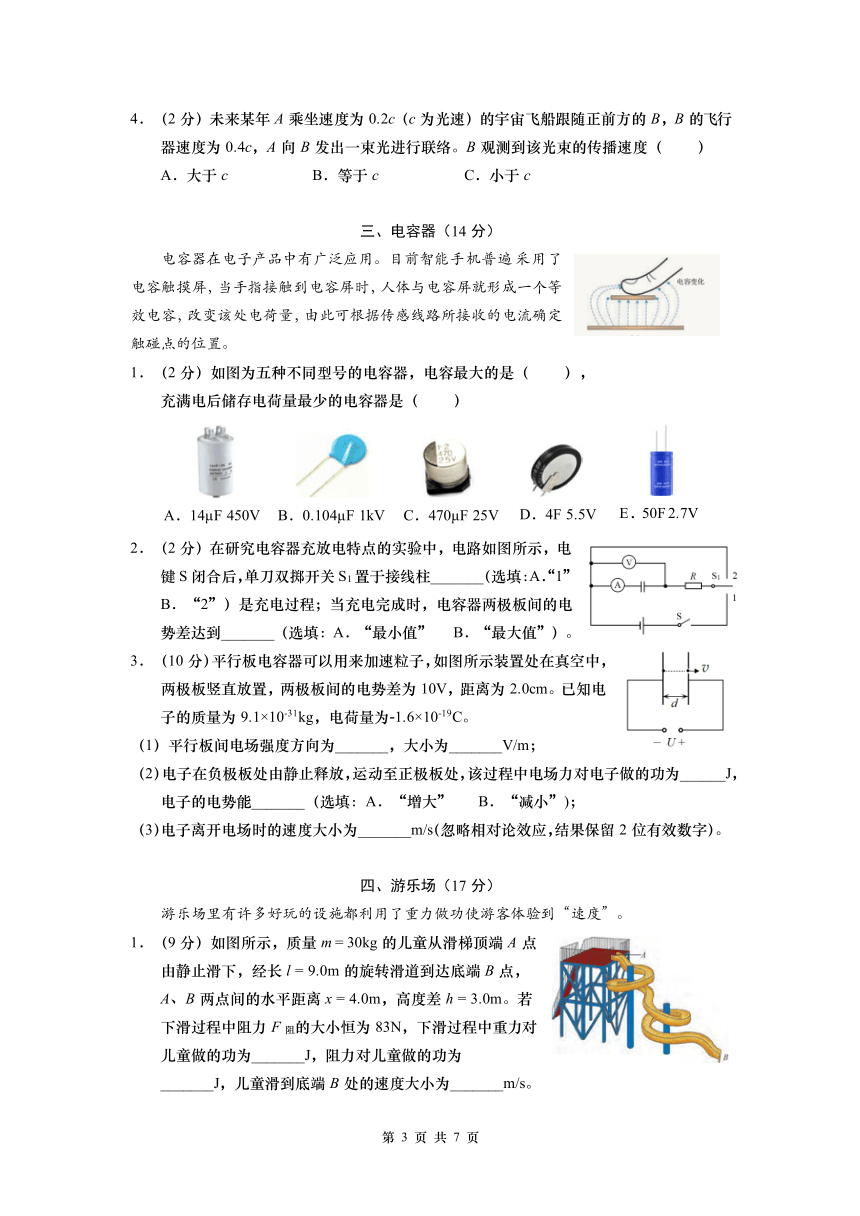

4．（2分）未来某年 A 乘坐速度为 0.2c（ c为光速）的宇宙飞船跟随正前方的 B，B 的飞行
器速度为 0.4c，A 向 B 发出一束光进行联络。B 观测到该光束的传播速度（ ）
A．大于 c B．等于 c C．小于 c
三、电容器（14 分）
电容器在电子产品中有广泛应用。目前智能手机普遍采用了
电容触摸屏，当手指接触到电容屏时，人体与电容屏就形成一个等
效电容，改变该处电荷量，由此可根据传感线路所接收的电流确定
触碰点的位置。
1．（2分）如图为五种不同型号的电容器，电容最大的是（ ），
充满电后储存电荷量最少的电容器是（ ）
A．14μF 450V B．0.104μF 1kV C．470μF 25V D．4F 5.5V E．50F 2.7V
2．（2分）在研究电容器充放电特点的实验中，电路如图所示，电
键 S闭合后，单刀双掷开关 S1置于接线柱_______（（选填：A． （ 1”
B． 2”）是充电过程；当充电完成时，电容器两极板间的电
势差达到_______（ 选填：A． （ 最小值” B． （ 最大值”）。
3．（10分）平行板电容器可以用来加速粒子，如图所示装置处在真空中，
两极板竖直放置，两极板间的电势差为 10V，距离为 2.0cm。已知电
子的质量为 9.1×10-31kg，电荷量为-1.6×10-19C。
（1）平行板间电场强度方向为_______，大小为_______V/m；
（2）电子在负极板处由静止释放，运动至正极板处，该过程中电场力对电子做的功为______J，
电子的电势能_______（选填：A． 增大” B． 减小”)；
（3）电子离开电场时的速度大小为_______m/（s（忽略相对论效应，结果保留 2位有效数字）。
四、游乐场（17 分）
游乐场里有许多好玩的设施都利用了重力做功使游客体验到 速度”。
1．（9分）如图所示，质量 m = 30kg的儿童从滑梯顶端 A 点
由静止滑下，经长 l = 9.0m 的旋转滑道到达底端 B 点，
A、B 两点间的水平距离 x = 4.0m，高度差 h = 3.0m。若
下滑过程中阻力 F 阻的大小恒为 83N，下滑过程中重力对
儿童做的功为_______J，阻力对儿童做的功为
_______J，儿童滑到底端 B 处的速度大小为_______m/s。
第 3 页 共 7 页
{#{QQABCQCU5wggAigQAogsATAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}
2．（8分）如图（a）所示是一条高架滑车的轨道示意图，各处的高度已标在图上，一节车
厢以 1.5m/s的速度从 A 处出发，最终抵达 G处，运动过程中所受阻力忽略。
(1) （5分）（计算）车厢在此过程中的最大速度（g=10m/s2）。
图（a）
(2) （3分）车厢抵达 G处后轨道是水平的，可以在轨道
上铺装一排水平放置的闭合线圈或铝板，车厢下端
装电磁铁，简化模型如图（b）所示，到 G处后给电
图（b）
磁铁通电可实现制动。
①已知电磁铁 a 端接电源正极，则轨道上线圈所在位置处磁场竖直分量的方向为
______________；
②用磁传感器可以测量电磁铁产生的磁场强弱，能描述磁场强弱和方向的物理量叫做
______________，其国际单位是______________。
五、电路的应用（23 分）
随着科技的进步和生活水平的提高，人们在生活中越来越离不开电路的应用。
1．（2分）语音指令 （ 请把灯调暗”可令床头灯变暗，这说明接收到指令后，灯的（ ）
A．额定电压变小
B．额定功率变小
C．实际功率变小
2．（3分）（多选）如图为某控制电路的一部分。已知 AA′间的输入电
压为 24 V，如果电阻 R= 6kΩ，R1 = 6kΩ，R2 = 3kΩ，则 BB′间输出
的电压可能为（ ）
A．0V B．6V C．12V D．24V
3．（4分）某锂电池的参数如下图所示。根据信息 39.6Wh”可知该电池充满电后可以供
实际功率 30W的扫地机器人工作_______h。扫地机器人在工作时，不同形式的能量的
转化情况为_______________________________________________________________。
第 4 页 共 7 页
{#{QQABCQCU5wggAigQAgoAsTAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}
4．（2分）某扫地机器人中直流电动机的额定电压为 U，额定电流为 I，线圈电阻为 r。当
扫地机器人正常工作时，电动机（ ）
A．线圈热功率为 UI B．线圈热功率为 I 2r
C．机械功率为 UI D．机械功率为 I 2r
5．（10分）某团队发明了一种新奇的智能电子织物，可以将显示器、键盘、电源等电子功
能同时编织到织物中，形成一个多功能的综合织物系统。相关研究论文于 2021年在自（
然》杂志上发表。
（1）这种新型电子织物的特点是低功耗，功率在微瓦量级，电流在微安量级，则该电源输
出电压的数量级约为_______V（选填：A． 10-3” B． 100” C． 102”）；
（2）这种柔性电池与其他电池一样也有电动势和内阻等重要
参数，其测量方法与测量一节干电池的电动势和内阻是相
同的。需要的器材还有：电压传感器、电流传感器、滑动
变阻器、电键、若干导线等。
①请将实验电路图补充完整。
②实验发现电池未接入电路时，两端电压为 1.4V，当接入电路且电键闭合后，电压表示
数为 1.1V，电流表示数为 0.4A，通过计算可得该电池的内阻为_______Ω；如果改变滑
片位置测量了多组 U、I，应作___________图像，根据图像函数式______________可得
出 E、r，且误差更小。
6.（2分）为了限制电网的短路电流、减少短路电流对电网的冲击、隔断电网短路电流的
传播， （ 超导限流器”这种电力设备应运而生。图（ a)为 （ 35kV/90MW”（1MW=106W）
超导限流器接入电网的示意图，它的电阻 R 随电流 I 变化关系如图(b)所示。当电路中
的电流为 2 kA时，电路中用电器消耗的功率是______________MW。
R/Ω
超导限流器
R0
35kV 用电器
O 2.5 I/kA
图（a） 图（b）
第 5 页 共 7 页
{#{QQABCQC5UwggiAgQAogAsTAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}
浦东新区 2024 年高中学业水平合格考模拟练习
物理 答案
一、交通出行（21分）
1．（4分，每空 2分）A，7.32
2．（3分）B
3．（3分）D
4．（4分，每空 2分）A，C
5．（4分，每空 2分）8000，24
6．（3分）（多选）AB（选对部分得 2分，选错不得分）
二、火星探测（25分）
1．（8分，每空 2分）（1）B，B；（2） Mm， GMG
r 2 r
2．（6分，每空 3分）11.5N，B
3．（9分，每小题 3分）（1）3.72m/s2；（2）6.2m/s；（3）0.24s
解：（1）小石块竖直方向分运动是 由落体运动，则
1 1
h = gt 2 1.86 = g 12
2 2
得 g = 3.72 m/s2
(2) 第 1s末小石块同时具有水平分速度和竖直分速度
水平方向为匀速直线运动，则 vx = 4.96m/ s
竖直方向为 由落体运动，则 vy = gt = 3.72 1m /s = 3.72m /s
2 2
第 1s末合速度大小为 v = vx + vy = 4.96
2 +3.722 m/s = 6.2m/s
（3）物块做 由落体运动，则
1 1
h'= gt '2 （1+1.86）= 3.72 t '2
2 2
t' 1.24s， t = t' t =1.24 1s = 0.24s
4．（2分）B
第 6 页 共 7 页
{#{QQABCQCU5wggAigQAgoAsTAAACACh5CKQQww1lw0CAqCQkkJBGAjJCWCgSEgwGRxBAACAOIAIYBrgQQZNAIFBIA=A}=#}}#}
三、电容器（14分）
1．（2分，每空 1分）E，B
2．（2分，每空 1分）A，B
3．（10分，每空 2分）（1）水平向左，500；（2）1.6×10-18，B；（3）1.9×106
四、游乐场（17分）
1．（9分，每空 3分）882，-747，3
2．（8分）（1）（5分）26.5m/s
解：高架滑车运动过程中阻力忽略，只有重力做功，因此车的机械能守恒
重力势能最小处动能最大，速度最大，因此最低点 D点处速度最大
以地面为零势能面，由 A、D两处机械能守恒得：
1 2 1 2
mvA +mghA = mvD +mghD
2 2
1 2 1 2 m 1.5 +m 10 40 = m vD +m 10 5
2 2
得 vD=26.5m/s
（2）（3分，每空 1分）①向上；②磁感应强度，特斯拉（写字母也得分）
五、电路的应用（23分）
1．（2分）C
2．（3分）（多选）BCD（选对部分得 2分，选错不得分）
3．（4分，每空 2分）1.32；化学能转化为电能，电能再转化为机械能和线圈的内能
4．（2分）B
5．（10分，每空 2分）(1)B；
(2) ①如图；
②0.75，U-I，U=E-Ir
6.（2分）70
第 7 页 共 7 页
