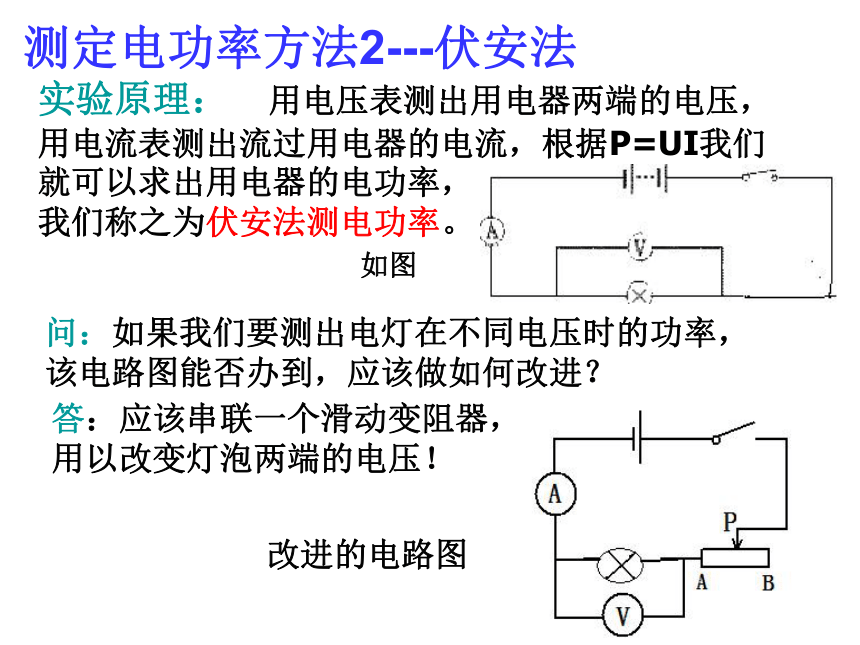

课件26张PPT。测量用电器电功率的方法想想议议: 现在我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能想办法测量小灯泡的电功率吗?怎样测量?根据公式:P=UI小灯泡两端的电压流过灯泡的电流实验原理： 用电压表测出用电器两端的电压，用电流表测出流过用电器的电流，根据P=UI我们就可以求出用电器的电功率，
我们称之为伏安法测电功率。问：如果我们要测出电灯在不同电压时的功率，该电路图能否办到，应该做如何改进？答：应该串联一个滑动变阻器，用以改变灯泡两端的电压！改进的电路图如图测定电功率方法2---伏安法实验测量小灯泡的电功率（P=UI）讨论：需要测量哪些物理量？
需要哪些器材？
如何记录数据？任务：测小灯泡在以下三种情况的功率：
1、在额定电压下
2、在1.2倍额定电压下
3、低于额定电压下请你们表达看法1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？

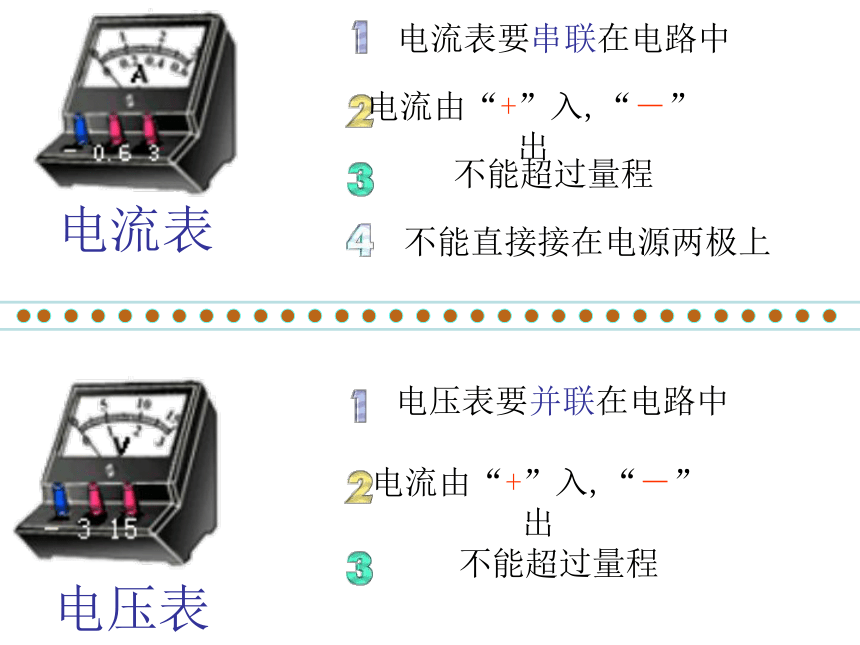

2、电流表和电压表在电路中如何连接？＋、－接线柱连接是否正确？量程选择是否适当？1、与小灯泡串联

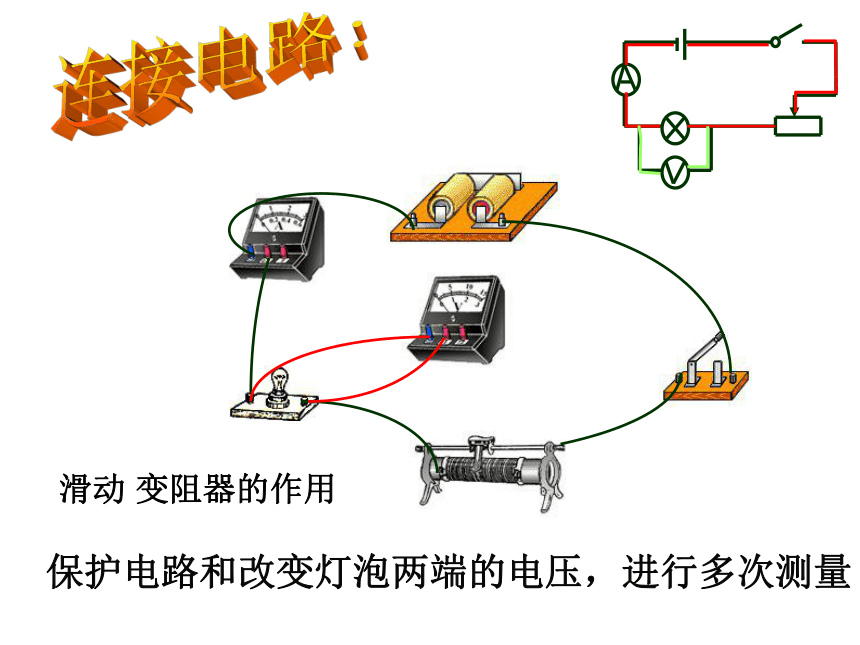

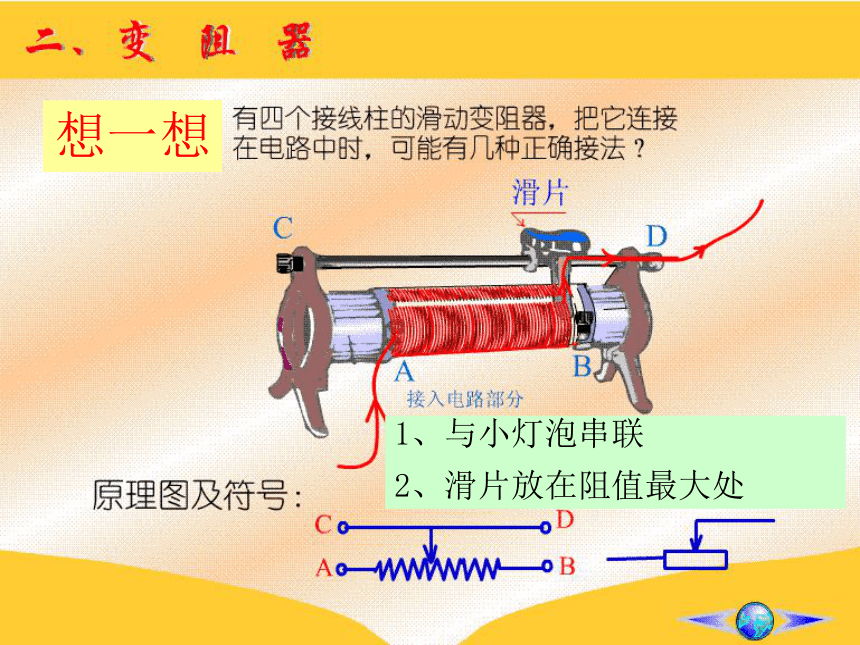

2、滑片放在阻值最大处想一想电流表电压表3、 注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。需小心调节滑动变阻器，以免因实际电压超过额定电压太多，导致电压过大而烧毁灯泡。 注意事项:连接电路:滑动 变阻器的作用保护电路和改变灯泡两端的电压，进行多次测量（五）、实验步骤
1、根据电路图连接实物电路；
2、闭合开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数；
3、调节滑动变阻器，使小灯泡两端电压为额定电压的1.2倍，观察小灯泡发光情况，记录电流表、电压表示数；
4、调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并记录。移动滑动变阻器时，眼应该看哪里眼睛
要看着电压表，使电压表的示数达到我们所规定的数值某同学在“测量额定电压为2.5V的小灯珠的额定功率”的实验过程中,读出以下几组数据：该电灯的额定功率为多少?该电灯处在2V时,功率为多少?0.440.751.26若现在电压表示数为2V,要测该电灯的额定功率,应怎样做? 4. 某同学在实验时得到如下表格，该实验现象和数据记录都正确，你能指出他设计的表格的错误吗？电阻可以求平均值减小误差，
电功率三次测量为了测不同电压下的实际功率并比较灯泡的亮度，所以不能求平均值。你学到了什么??1.小灯泡正常发光的条件
两端电压是额定电压
2.
P实 = P额 正常
　　　　　　　　亮度由
P实 > P额 较亮
　　　　　　　　？决定
P实 < P额 较暗
灯泡的亮度由实际功率决定
用伏安法测电阻的时候，能不能凭一次测量的结果就得出结论？不能，因为只凭一次测量的结果得出结论具有偶然性，必须多次测量求平均值，减少实验误差。连接电路时应注意哪些事项？a、连接电路时，开关必须______。b、连接滑动变阻器时，接线柱必须___。 在闭合开关前，滑动变阻器的滑片P 应放在________
c、连接电表时，电流表应___、电压表 应___；电流必须“__”进“__”出；选择 ___的量程。讨论：d、电源电压应比灯泡的额定电压_____伏安法测电阻与伏安法测电功率两个实验的比较
实验器材基本相同、：电源、导线、开关、小灯泡（R）、电压表、电流表、滑动变阻器
实验电路图相同
实验步骤相同用电压表和电流表测电阻用电压表和电流表测电功率欧姆定律的变形式电功率的定义式改变电阻两端的电压、多次测量，取平均值，以减小误差改变用电器两端的电压，得到不同的实际功率
电阻是导体本身的属性，电阻大小等于电压与电流的比值U实1.用伏安法测小灯泡（额定电压2.5V）的额定功率的实验中： (1)画出电路图。

(2)连接实物电路时，开关应　　　　，滑动变阻器应 ＿　＿　　　　。 (3)要测额定功率，闭合开关，灯泡两端的电压为2V，则图中滑动变阻器滑片P应向　　　移动。 (4)如果估计灯泡电阻大约为10欧，则电流表的量程应选择　　　　。 (5)小灯泡正常发光时，电流表读数如上图示，则P额= ＿＿＿＿＿。 断开把阻值调到最大左0～0.6A0.8 W练一练 2、在“测量小灯泡电功率”的实验中已知小灯泡的额定电 压为2.5伏,额定功率约为1瓦.
（1）请你将电路连接好,要求闭合开关后,滑动变阻器滑片向右移动时,灯泡变亮.
（2）某同学正确连接电路后闭合开关，发现电压表的示数为2伏，为了测小灯泡的额定功率，下一步进行的操作是____________________________,操作后电流表的示数为0.48安培,则该灯的额定功率为______;若移动滑动变阻器使电流表示数为0.5安培,则该灯的实际功率为_______,额定功率_______(选填变大、变小、不变)向右移动滑片使电压表的示数为2.5V1.2W1.3W不变测量用电器电功率的两种方法：电能表法伏安法原理主要仪器P=UI电能表 秒表电流表 电压表
滑动变阻器评价思考：1，一位同学；连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:______________________灯泡L处断路2，另一位同学在连接好电路后，闭和开关，发现小灯泡特别亮，这说明他在闭和开关前没有______________________________.将滑动变阻器的滑片移到阻值最大处例题：在“在测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5 V，灯丝电阻约为8 Ω.
（1)某同学连接的电路如图所示，请指出其中的两处错误或不妥：①_________②________①电流表正、负接线柱接反　②滑动变阻器的接线柱接错 现要测定一额定电压为3.8V的小灯泡的额定功率，提供的器材有：电压恒定为6V的电池组一个，滑动变阻器一个， 电流表和电压表各一个，开关一个和导线若干根。电流表的量程满足实验要求，而电压表的量程只有0～15V已坏。
（1）用以上器材设计测定小灯泡额定功率的实验电路图。
(2)简述实验操作步骤拓展
