第6节电流与电压、电阻的关系（伏安法测电阻）

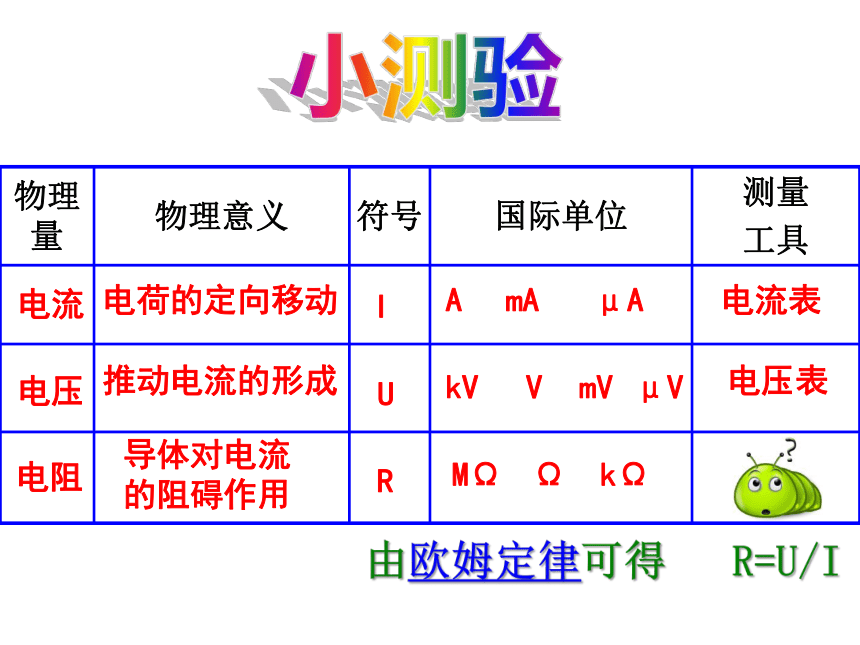

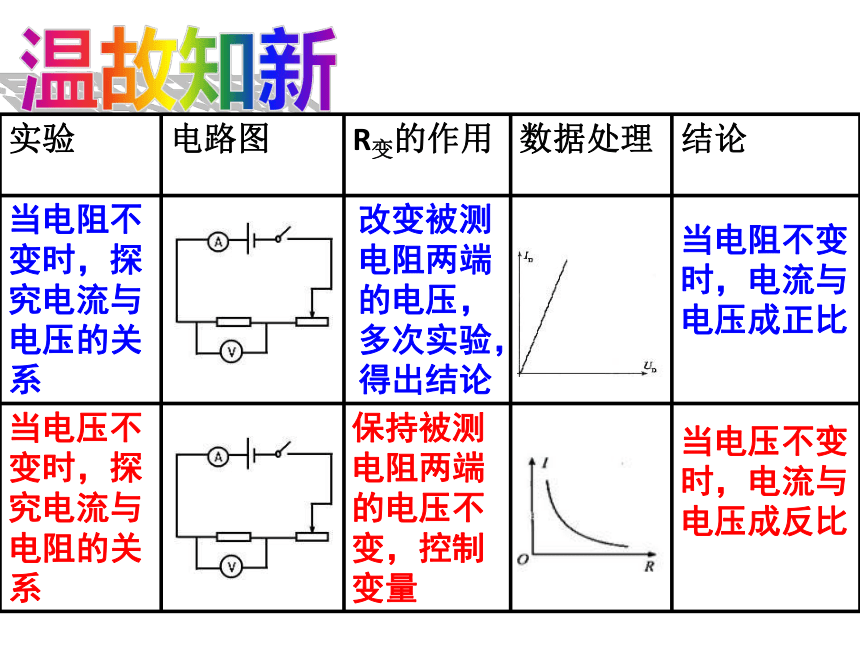

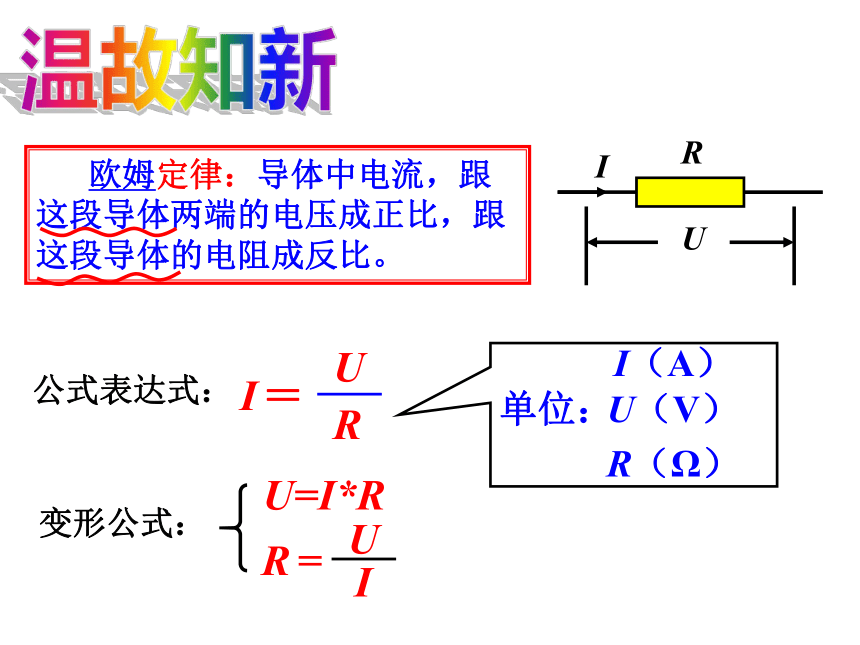

课件14张PPT。第6节 电流与电压、电阻的关系——伏安法测电阻电流电荷的定向移动ImA 电流表电压推动电流的形成UμV电压表电阻导体对电流的阻碍作用RΩ小测验A μA kVVmVMΩkΩ由欧姆定律可得 R=U/I温故知新当电阻不变时，探究电流与电压的关系改变被测电阻两端的电压，多次实验，得出结论当电阻不变时，电流与电压成正比当电压不变时，探究电流与电阻的关系保持被测电阻两端的电压不变，控制变量当电压不变时，电流与电压成反比 欧姆定律：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式表达式：变形公式：U=I*R温故知新温故知新1.下列关于欧姆定律及其公式的理解正确的是（ ）
A.根据R=U/I，导体的电阻与导体两端的电压成正比
B.根据U=IR，导体两端的电压与该导体的电阻成正比
C.根据I=U/R，电阻一定时，通过导体的电流与电压成正比

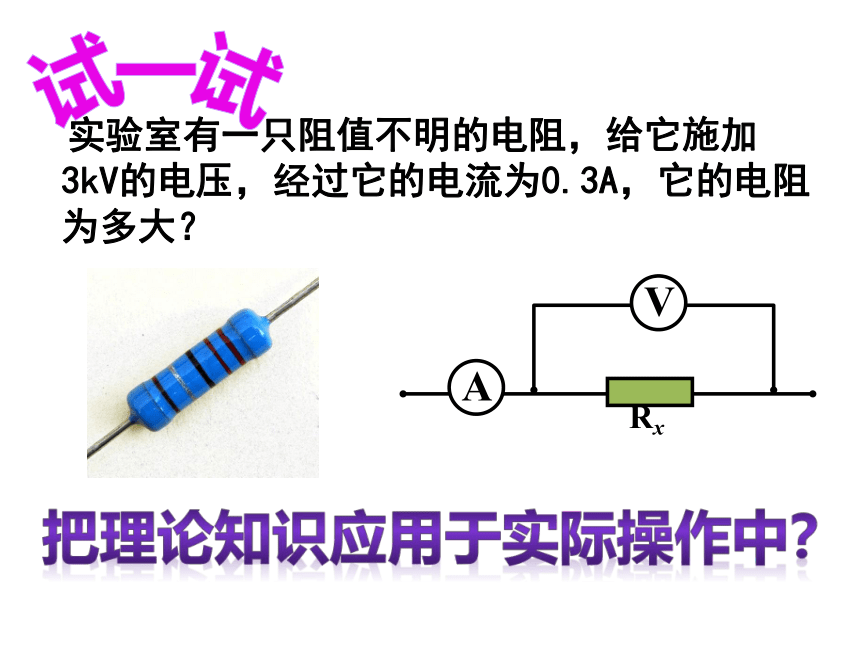

D.因为电阻是导体本身的一种特性，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2.图中阴影部分面积表示的物理量是_____????????????C电压为2V 实验室有一只阻值不明的电阻，给它施加3kV的电压，经过它的电流为0.3A，它的电阻为多大？试一试把理论知识应用于实际操作中？实验原理：电路图：实验器材：干电池、电流表、电压表、开关、
导线、Rx、R变根据欧姆定律的变形公式：如何测量一个未知电阻的阻值?
1、请画出测量的电路图,
2、列出所需器材,
3、写出测量步骤.比一比作用：改变Rx两端的电压，取平均值，减小实验误差1.连接电路，先串后补，开关打开，滑片移到阻值最大处2.检查无误后闭合开关，读出电表的示数，记录在表格中4.重复以上实验2-3次实验步骤：3.开关闭合，移动滑片，改变Rx两端的电压，再读数记录5.实验结束后，整理器材，分析数据，绘制伏安特性曲线伏安法测电阻测量原理：电路图：根据欧姆定律：伏安法测小灯泡的电阻注意事项：灯泡两端施加的电压必须小于它的规格实验数据：注意:灯丝的电阻是________，因此______________变化的灯丝（金属导体）的电阻跟温度有关，　　　　　温度越高，电阻越大R平均值？不能取平均值1.练习：如图(a)所示电路，在测量电阻的实验中，R为待测电阻，R＇为滑动变阻器。
(1)在圆圈中填上两表符号。
(2)移动滑动变阻器滑片P是为了_________________。
在连接电路，开关S应____，滑片应位于________端。 (3)设R约为3Ω，用笔线代替导线把图(b)的元件连接成电路（注意导线不交叉，元件位置不移动）。改变电阻两端电压打开阻值最大AV2.用伏安法测电阻的电路中,有关滑动变阻器
的作用说法错误的是( )
Ａ．改变待测电阻两端的电压
Ｂ．改变通过待测电阻的电流
C．保护电路中的电路元件
D．为了使电表能选用小量程而使测量结果更准确
D游刃有余3.（1）若待测电阻R约为15Ω，电源电压为6v，则电流表应选_________量程，电压表应选_________量程；
（2）实验中通过改变____________来改变待测电阻两端的电压，以达到多次测量的目的。轻松达标滑片P的位置0-0.6A0-15V（3）从实验1到实验3时，滑片P向____移动．
左4.小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，闭合开关时会出现什么问题？提示：小灯泡会亮吗?电压表有示数吗?电流表有示数吗?请你诊断
