八上科学第四章电路的探秘第4-7节单元测试（答案不完整）

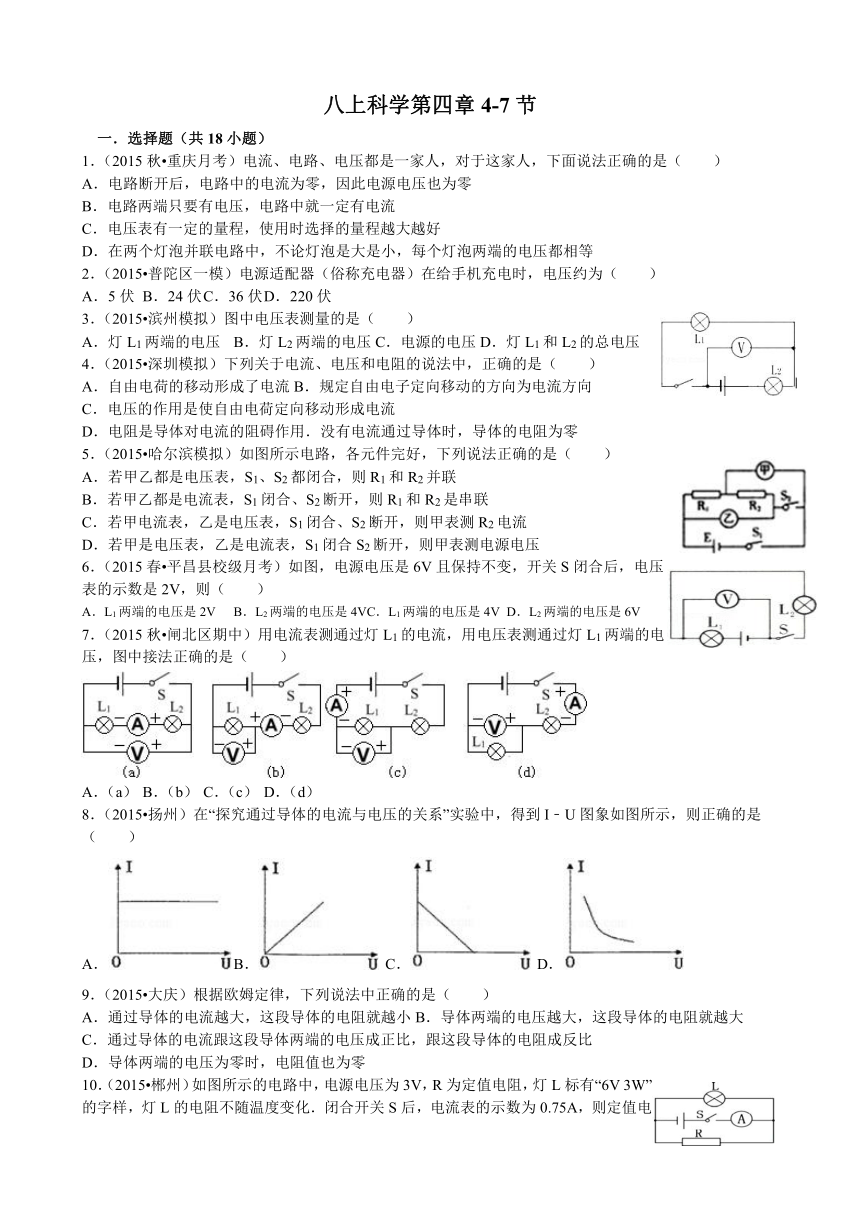

八上科学第四章4-7节
　一．选择题（共18小题）
1．（2015秋 重庆月考）电流、电路、电压都是一家人，对于这家人，下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
2．（2015 普陀区一模）电源适配器（俗称充电器）在给手机充电时，电压约为（　　）
A．5伏 B．24伏 C．36伏 D．220伏
3．（2015 滨州模拟）图中电压表测量的是（　　）
A．灯L1两端的电压 B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压
4．（2015 深圳模拟）下列关于电流、电压和电阻的说法中，正确的是（　　）
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流
D．电阻是导体对电流的阻碍作用．没有电流通过导体时，导体的电阻为零
5．（2015 哈尔滨模拟）如图所示电路，各元件完好，下列说法正确的是（　　）
A．若甲乙都是电压表，S1、S2都闭合，则R1和R2并联
B．若甲乙都是电流表，S1闭合、S2断开，则R1和R2是串联
C．若甲电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流
D．若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电源电压
6．（2015春 平昌县校级月考）如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（　　）
A．L1两端的电压是2V B．L2两端的电压是4VC．L1两端的电压是4V D．L2两端的电压是6V
7．（2015秋 闸北区期中）用电流表测通过灯L1的电流，用电压表测通过灯L1两端的电压，图中接法正确的是（　　）
A．（a） B．（b） C．（c） D．（d）
8．（2015 扬州）在“探究通过导体的电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（　　）
A． B． C． D．
9．（2015 大庆）根据欧姆定律，下列说法中正确的是（　　）
A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零

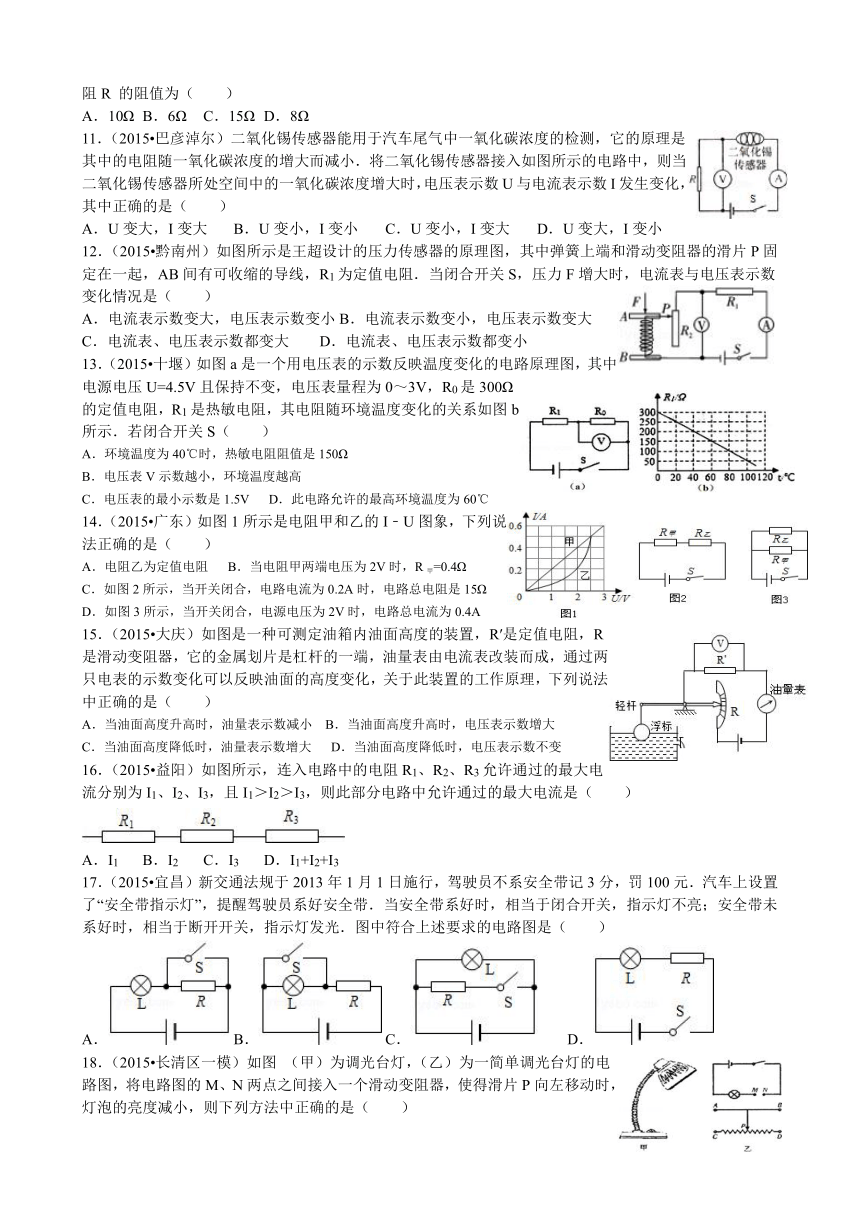

10．（2015 郴州）如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R 的阻值为（　　）
A．10Ω B．6Ω C．15Ω D．8Ω
11．（2015 巴彦淖尔）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A．U变大，I变大 B．U变小，I变小 C．U变小，I变大 D．U变大，I变小
12．（2015 黔南州）如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（　　）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
13．（2015 十堰）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（　　）
A．环境温度为40℃时，热敏电阻阻值是150Ω
B．电压表V示数越小，环境温度越高
C．电压表的最小示数是1.5V D．此电路允许的最高环境温度为60℃
14．（2015 广东）如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）
A．电阻乙为定值电阻 B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
15．（2015 大庆）如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（　　）
A．当油面高度升高时，油量表示数减小 B．当油面高度升高时，电压表示数增大
C．当油面高度降低时，油量表示数增大 D．当油面高度降低时，电压表示数不变
16．（2015 益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）
A．I1 B．I2 C．I3 D．I1+I2+I3
17．（2015 宜昌）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）
A． B． C． D．
18．（2015 长清区一模）如图 （甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（　　）
A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N
二．填空题（共4小题）
19．（2015 南昌县二模）滑动变阻器是靠改变电阻线在电路中的　　　　　　来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示　　　　　　．大量实验表明　　　　　　伏的电压一般对人体是安全的．
20．（2015秋 深圳校级期中）如图为“用滑动变阻器改变电流”的实验．
（1）在闭合开关前，滑片P应移动到最　　　　　　端（选填“左”或“右”）．
（2）滑片向A端滑动时，小灯泡　　　　　　（选填“变亮”，“变暗”或“不变”）
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　　　　　　．
21．（2015 保亭县模拟）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知　　　　　　片是电池的正极，此时电压表的读数是　　　　　　V．
22．（2015 乐山）如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为　　　　　　Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流
为　　　　　　A．
23．（2015 威海）如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入　　　　　　，c、d之间应接入　　　　　　．（选填“定值电阻”、“电流表”或“电压表”）
24．（2015 佛山）在晓月设计的小组合作控制电路中，k1 和k2 是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的　　　　　　图；晓宇设计的是防盗电路，触发k1 或k2 的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的　　　　　　图；下列电路图中的　　　　　　图若两开关都闭合电池将被短路．
三．探究题（共1小题）
25．（2015秋 重庆月考）李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该　　　　　　；
②小芳同学用上面的方法　　　　　　（能、不能）测出L2两端的电压？为什么？　　　　　　
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（3）改正电路后，闭合开关，电压表如图2乙所示，电压表的示数为　　　　　　V，若电源电压为3V，则灯L1两端的电压是　　　　　　V．
26．（2015 达州）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
27．小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：
实验次数 1 2 3
电压U/V 2.0 2.5 2.8
电流I/A 0.20 0.24 0.25
(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现 现象.在图中补画出正确的连线.闭合开关前，他应将滑动变阻器的滑片调到 端(填“A”或“B”)；
(2)小刚改正错误后，按正确的操作测得的数据如右表：
则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是 .
2．孙楠同学用如图所示的电路研究导体中的电流跟导体电阻的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A、B两点间，闭合开关S，读出电流表示数（如下表）。由实验数据可以看出电流I与电阻R并不成反比。
问：（1）该实验中选错了什么器材？请你说出应换用的器材。
（2）为保证实验正确进行，还需要什么仪器？
四．计算题
28．（2015 来宾）如图所示电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考考虑温度对灯丝电阻的影响，求：
（1）灯L1的阻值．（2）电流表A的示数．
　
　
29．（2015 内江）如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：
（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？
　
八上科学第四章4-7节
参考答案
　
一．选择题（共18小题）
1．D 2．A 3．A 4．C 5．D 6．C 7．D 8．B 9．C 10．B 11．A 12．B 13．D 14．C 15．B 16．C 17．B 18．C
　
二．填空题（共4小题）
19．电阻线长度允许通过的最大电流是2.5A不超过36 20．左变暗滑片的最下面的两个接线柱接入电路 21．铜0.6
　
22．200.35 23．电压表定值电阻 24．甲丙乙
　
三．探究题（共1小题）
25．断开不能电压表正负接线柱接反了1.21.8
　
26．　　　 27．　　　
　
六．计算题（共1小题）
28．
